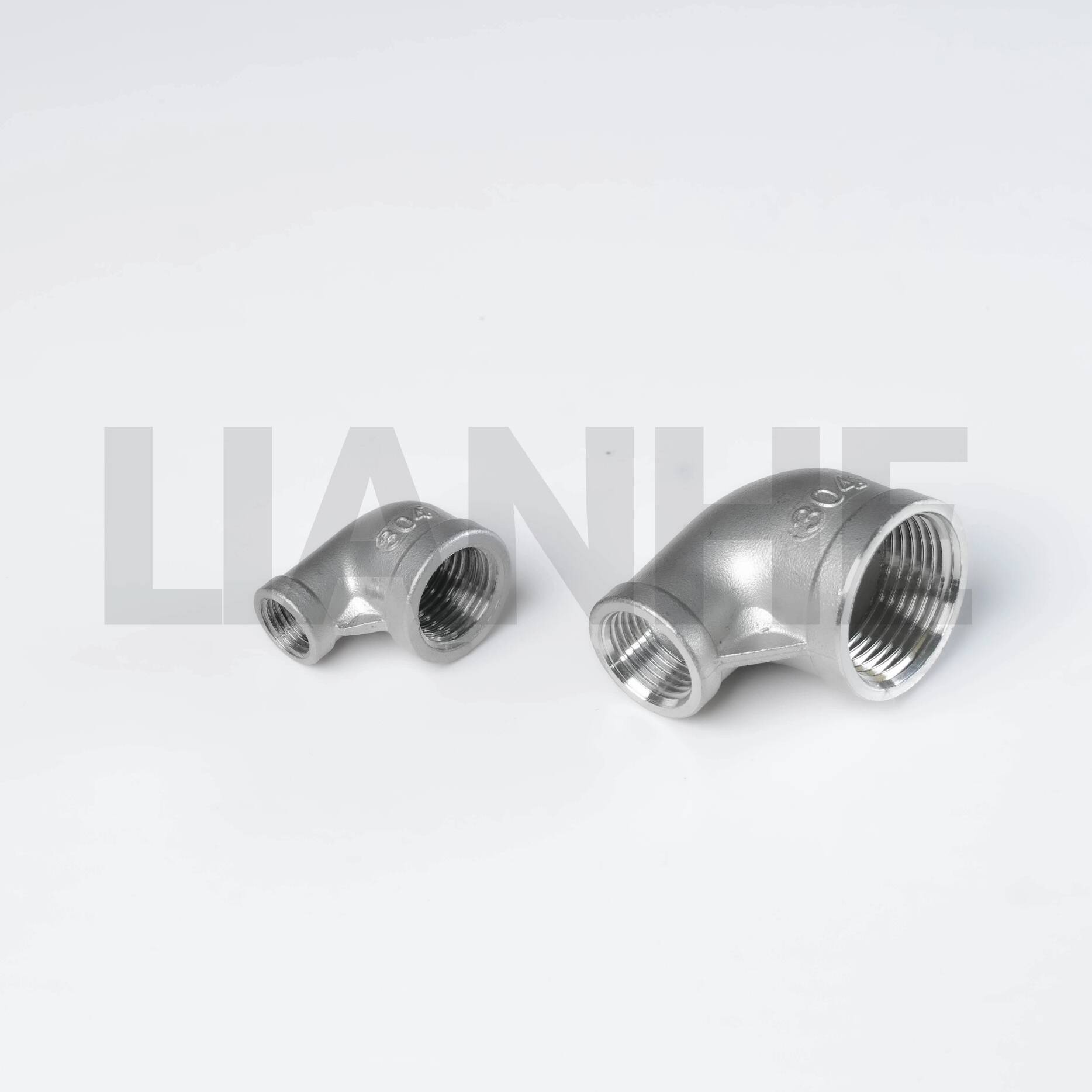

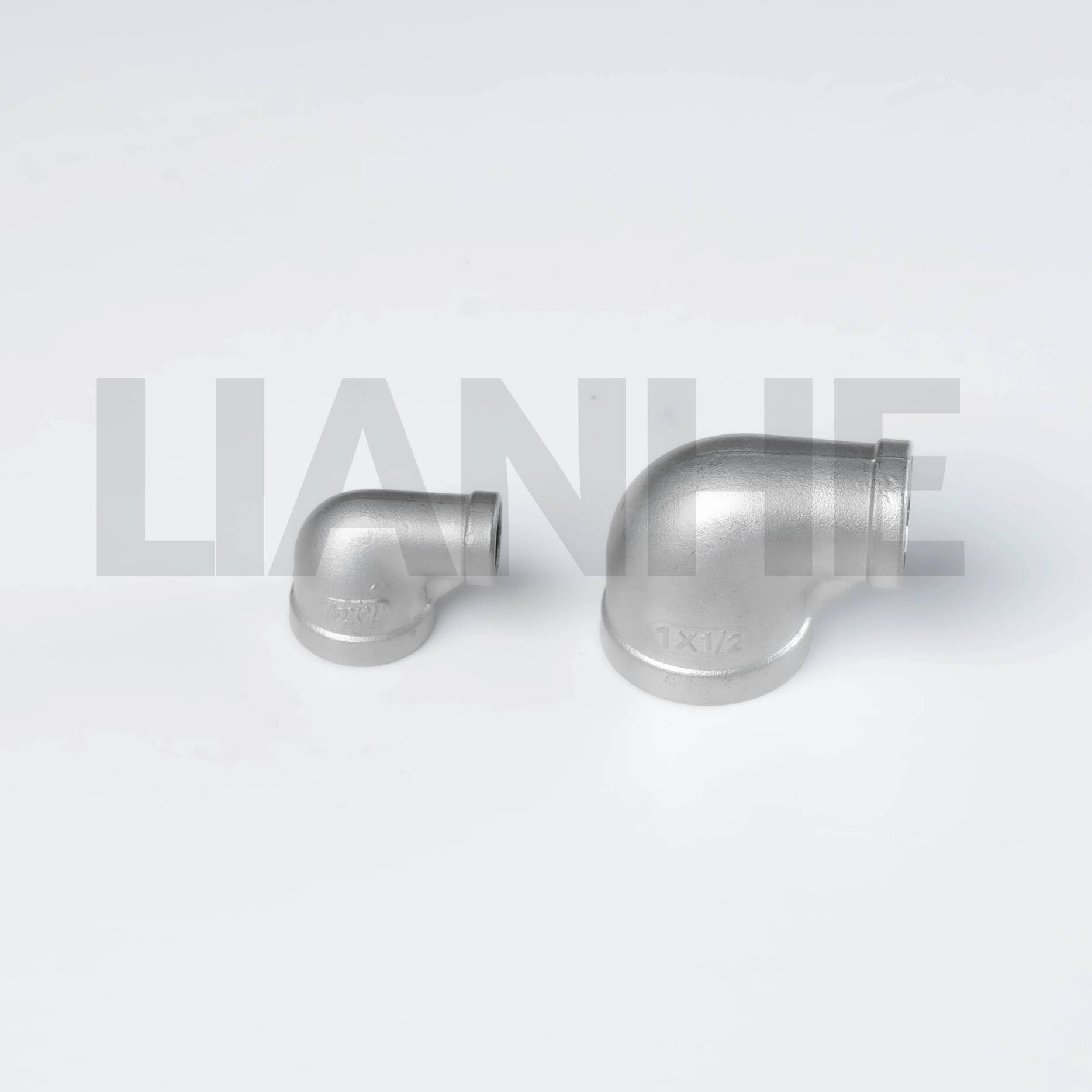

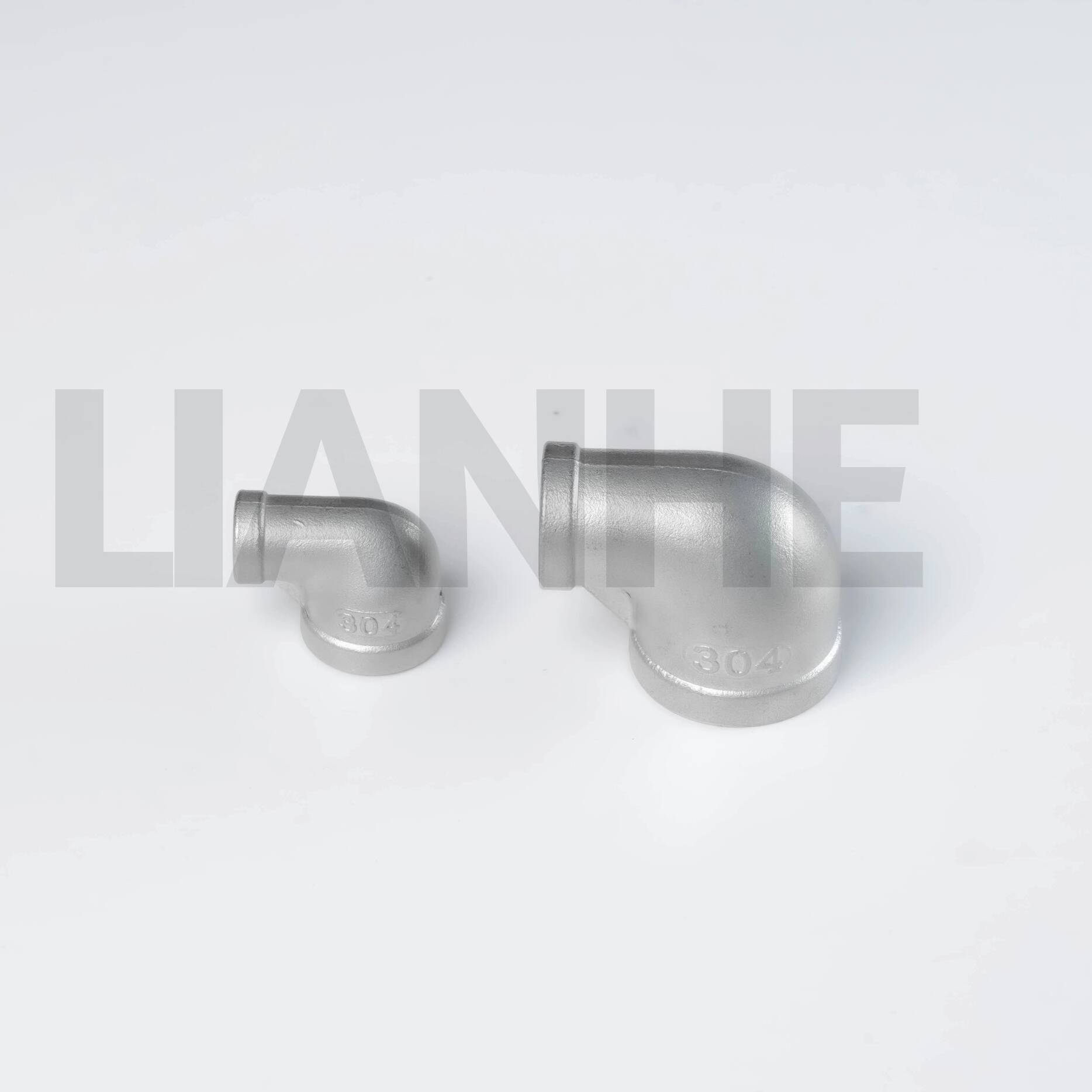

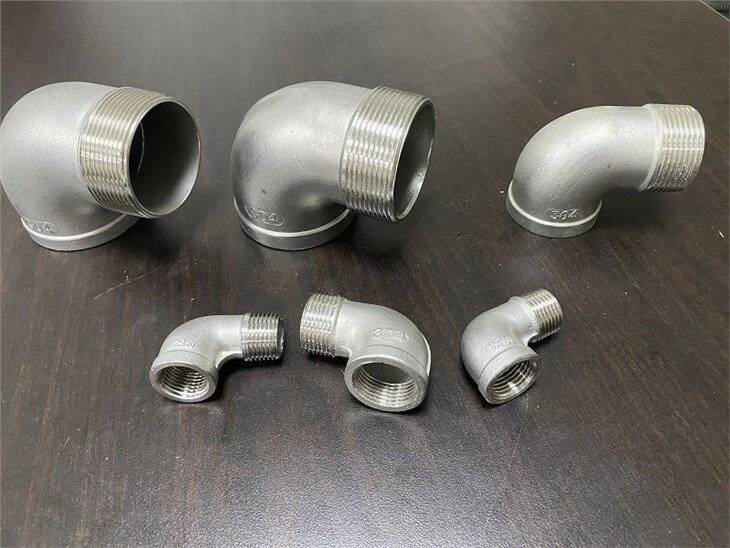

Угловые фитинги с внутренней резьбой из нержавеющей стали 90DEG для трубных систем

Обзор

Угловые фитинги из нержавеющей стали с внутренней резьбой 90 градусов представляют собой прецизионные компоненты труб, предназначенные для изменения направления трубы в резьбовых трубопроводных системах, сохраняя при этом структурную целостность и устойчивость к утечкам. Эти колена, изготовленные из высококачественной нержавеющей стали 316 (ASTM A312), имеют гладкие внутренние поверхности и точные размеры резьбы, что обеспечивает плавный поток и надежные соединения в агрессивных средах и средах с высокой чистотой.

Функции

Премиум-материал и конструкция:

Нержавеющая сталь 316 (содержание молибдена 3,5%) обеспечивает превосходную устойчивость к точечной и щелевой коррозии, вызванной хлоридами, и на 50% более долговечна, чем нержавеющая сталь 304, в морской среде.

Процесс литья по выплавляемым моделям обеспечивает однородную толщину стенок (допуск ±10%) и гладкость канала (Ra ≤1,6 мкм), уменьшая турбулентность и накопление отложений.

Прецизионная резьба:

Внутренняя резьба NPT (ANSI/ASME B1.20.1) с углом резьбы 60° и резьбой 11,5 на дюйм (для размеров 1/2–2 дюйма), протестирована под 1,5-кратным рабочим давлением для герметичных соединений.

Скошенные кромки на входе и выходе предотвращают образование заусенцев и облегчают установку трубы, сокращая время установки на 20%.

Универсальный дизайн:

Доступны номинальные размеры труб (NPS) от 1/8" до 4", с вариантами сортамента 40 (стандартное давление) и сортамента 80 (высокое давление) (до 3000 фунтов на квадратный дюйм).

Угол 90° обеспечивает оптимальное изменение направления потока при минимизации потерь давления, а радиус равен 1,5 диаметру трубы, что обеспечивает плавный ламинарный поток.

Соответствие и сертификация:

Соответствие стандартам ASTM A312, ASME B16.11 и MSS SP-83, а также отчеты о отслеживании материалов, доступные для критически важных приложений (например, фармацевтической, аэрокосмической).

Пассивированная поверхность (удаление оксидного слоя) для систем высокой чистоты, снижение выщелачивания ионов металлов в деионизированной воде и химических процессах.

Приложение

Идеально подходит для трубопроводных систем, требующих коррозионной стойкости и точного изменения направления:

Морская инженерия: Системы охлаждения соленой водой, судовые трубопроводы и морские платформы из нержавеющей стали 316, устойчивой к коррозии морской воды в течение более 10 лет.

Химическая обработка: Линии передачи химикатов высокой чистоты, совместимые с агрессивными средами, такими как серная кислота, гидроксид натрия и органические растворители.

Пищевая и фармацевтическая промышленность: Санитарное применение с электрополированными поверхностями (Ra ≤0,8 мкм), соответствует санитарным стандартам 3-A и FDA 21 CFR, часть 177.

ОВиК и холодильное оборудование: Линии конденсата, трубы хладагента и системы сжатого воздуха в суровых условиях (например, прибрежные объекты, промышленные морозильники).

Часто задаваемые вопросы

Вопрос: Можно ли приварить эти колена вместо резьбы??

А:Нет, это резьбовые фитинги; для сварных соединений используйте колена, приваренные встык (ASTM A403 WP316).

Вопрос: Каков диапазон температур для нержавеющей стали 316??

А:От -250°C до 800°C, подходит для криогенных и высокотемпературных процессов при надлежащей теплоизоляции.

Вопрос: Как очистить пассивированную поверхность систем высокой чистоты??

А:Промойте деионизированной водой или используйте неабразивные чистящие средства; избегайте растворителей на основе хлоридов для поддержания коррозионной стойкости.

Вопрос: Доступны ли немагнитные варианты??

А:Да, нержавеющая сталь 316L (низкоуглеродистая) обладает низкой магнитной проницаемостью и идеально подходит для трубопроводов установок магнитно-резонансной томографии (МРТ).
