Сегодня высокие ставки определяют промышленные трубопроводы и системы управления жидкостями. Выбор неправильного типа клапана часто приводит к преждевременному износу, катастрофическим утечкам или значительной неэффективности системы. Эти механические неисправности ставят под угрозу безопасность работников и серьезно нарушают производственные графики. При выборе коррозионностойкогоКлапан из нержавеющей сталиявляется надежной основой долговечности, внутренний механизм определяет общую производительность системы. Прочный материал корпуса не может исправить неправильную геометрию потока. От того, выберете ли вы шаровую, литниковую или шаровую конструкцию, зависит, насколько хорошо система выдерживает давление, скорость потока и циклы технического обслуживания. В этом руководстве не используются базовые определения, чтобы предоставить практическую, основанную на фактических данных основу. Вы узнаете, как оценивать, сравнивать и определять правильные внутренние механизмы для коммерческих и востребованных приложений. Понимая уникальное поведение гидравлики каждого типа, вы можете обеспечить надежную работу и предотвратить дорогостоящие простои.
Нержавеющая стальШаровые краны обеспечивают быстрое закрытие на четверть оборота и превосходное уплотнение, но не подходят для точного регулирования расхода.
Нержавеющая стальЗадвижкиобеспечивают минимальное ограничение потока и падение давления в режимах включения/выключения, но склонны к повреждению седла при использовании для дросселирования.
Нержавеющая стальШаровые клапаныпревосходны в точном регулировании расхода и частой эксплуатации, но обеспечивают значительно более высокое сопротивление потоку (перепад давления).
Практическое правило выбора:Выберите Ball для надежной изоляции, Gate для беспрепятственного массового потока и Globe для точного регулирования.
Скрытые затраты мешают неправильному использованию систем контроля жидкости. Инженеры часто сталкиваются с серьезными эксплуатационными штрафами, когда выбирают компоненты исключительно на основе размера линии или бюджета. Использование конструкции вентиля для операций регулирования служит классическим примером отказа. Высокоскоростные жидкости просачиваются через частично открытый клин. Этот турбулентный поток вызывает сильное волочение проволоки, что в конечном итоге приводит к эрозии металлического седла. После эрозии устройство полностью теряет способность герметизировать. Аналогично, установка шара с мягким седлом в среде с высоким содержанием твердых частиц гарантирует быстрый выход из строя. Абразивная среда разрывает полимерные уплотнения во время срабатывания.
Успешные закупки требуют тщательного оперативного анализа. Покупатели должны сбалансировать первоначальные затраты и долгосрочную надежность. Ключевые показатели эффективности включают интервалы технического обслуживания, требования к коэффициенту расхода (Cv) и пространственные ограничения. Простой переход на сплав марки 316 не предотвратит механическую деградацию, вызванную неправильной динамикой потока. Вы должны оценить, как внутренняя геометрия взаимодействует с вашей конкретной жидкостью в течение тысяч циклов.
Признанные отраслевые стандарты таких организаций, как ASME и API, подчеркивают необходимость выбора для конкретного приложения. Они рекомендуют рассматривать каждый конвейер как динамическую среду. Скачки давления, колебания температуры и нагрузка частиц диктуют необходимую внутреннюю механику. Реальный опыт доказывает, что такой подход предотвращает дорогостоящие незапланированные простои.

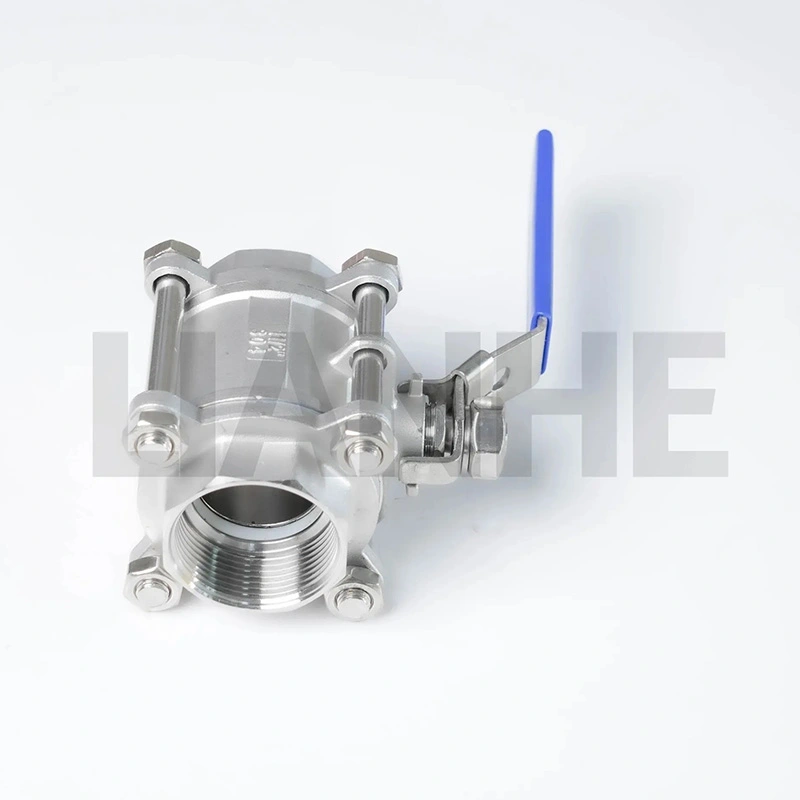

The Шаровой кран из нержавеющей сталииспользует простое поворотное действие на четверть оборота. Полая перфорированная сфера вращается внутри корпуса клапана, контролируя поток. Когда отверстие расположено прямо вдоль трубопровода, жидкости проходят беспрепятственно. Поворот на 90 градусов полностью останавливает поток.
Эта конструкция превосходно обеспечивает отключение с нулевой утечкой. Он обеспечивает невероятно быстрое срабатывание. Инженеры широко используют их в системах с чистыми жидкостями и газами, где надежная изоляция имеет решающее значение. Мягкие седла, обычно изготовленные из ПТФЭ или тефлона, образуют плотное прилегание к полированной сфере. Этот механизм создает герметичную изоляцию даже после длительных периодов бездействия.
Однако существуют специфические риски реализации. Быстрое закрытие создает мощный гидравлический удар в высокоскоростных жидкостных линиях. Это явление, известное как гидравлический удар, повреждает опоры труб, разрывает прокладки и нарушает целостность системы. Операторы должны обучить персонал медленному приведению в действие ручных рычагов. Для автоматизированных установок требуются приводы, настроенные на контролируемую скорость закрытия.
Работая за счет многооборотного линейного движения,Задвижка из нержавеющей сталиопускает твердый клин прямо в путь жидкости. Поднятие клина полностью очищает канал. Этот механизм создает исключительно прямолинейный профиль потока.
Мы указываем этот тип, когда трубопроводы требуют минимального перепада давления. Полностью беспрепятственное отверстие предотвращает скопление материала, что делает его идеальным для перекачки суспензий, вязких сред и сыпучих жидкостей. Поскольку внутренний канал соответствует диаметру трубы, он эффективно поддерживает операции очистки трубопровода скребками.
Несмотря на эти преимущества потока, операторы сталкиваются с заметными недостатками. Многооборотному штоку требуется значительное время для полного срабатывания. Они совершенно непригодны для регулирования потока. Если оставить клин частично открытым, он подвергается воздействию высокой скорости жидкости. Клин без опоры сильно вибрирует, стуча по сиденью. Эта вибрация вызывает сильный механический износ, постоянные задиры и гарантированную возможную утечку.
Инженеры полагаются наШаровой клапан из нержавеющей сталидля динамического контроля жидкости. Он использует многооборотное линейное движение. Закругленная заглушка опускается на параллельное посадочное кольцо, расположенное в середине корпуса. Внутренняя геометрия заставляет жидкости двигаться по характерному Z-образному пути.
Такое пропорциональное соотношение между положением затвора и объемом потока обеспечивает точную регулировку. Он остается абсолютно лучшим выбором для приложений регулирования, частой эксплуатации и сценариев, требующих высоких перепадов давления. Прочная конструкция плунжера и седла выдерживает постоянное воздействие жидкости лучше, чем любой другой стандартный вариант.
Эксплуатационный компромисс предполагает энергоэффективность. Извилистый внутренний путь потока создает изначально высокое сопротивление потоку. Насосы должны работать усерднее, чтобы преодолеть это трение. Кроме того, сложный процесс литья и более высокий профиль штока требуют большей физической площади. Они также весят значительно больше, чем аналогичные конструкции с мячом или воротами.
Непосредственное сравнение технических характеристик позволяет выявить различные возможности каждой конструкции. В качестве основных показателей мы используем сопротивление потоку, целостность уплотнения и скорость срабатывания.
Сравнительная таблица производительности клапанов
|
Метрика производительности |
Дизайн мяча |
Дизайн ворот |
Глобус Дизайн |
|---|---|---|---|
|
Сопротивление потоку (Cv) |
Около нуля (полный порт) |
Около нуля |
Высокий (значительное падение) |
|
Герметичность целостности |
Отлично (мягкие сиденья) |
Хорошо (Металл/Клин) |
Отлично (металлическая заглушка/седло) |
|
Скорость срабатывания |
Быстрый (поворот на 90 градусов) |
Медленный (многооборотный) |
Медленный (многооборотный) |
|
Основная функция |
Включение/выключение изоляции |
Включение/выключение массового потока |
Точное регулирование |
Коэффициент расхода (Cv) определяет объем воды, проходящей через клапан при перепаде давления в один фунт на квадратный дюйм. Полнопроходные конструкции шара и ворот обеспечивают исключительно высокие значения Cv. Их прямые пути минимизируют турбулентность и экономят энергию накачки. И наоборот, конструкция шара заставляет жидкость дважды менять направление. Это сильно ограничивает поток и снижает общее значение Cv.
Целостность уплотнения зависит от материала седла. В конструкциях шариков используются гибкие материалы, такие как ПТФЭ или ПЭЭК. Эти полимеры принимают форму сферы, гарантируя герметичное перекрытие. Они прекрасно справляются со стандартными температурами. В моделях ворот и глобусов обычно используются сиденья «металл по металлу». Эти жесткие седла выдерживают экстремальные температуры и высокоабразивные среды, хотя со временем могут допускаться незначительные утечки класса IV.
Скорость срабатывания напрямую влияет на безопасность системы. Быстрое срабатывание шарового типа на 90 градусов обеспечивает немедленную аварийную изоляцию. Инженеры должны реализовать защиту от скачков напряжения, чтобы смягчить внезапные скачки давления во время быстрого закрытия. Многооборотная работа воротных и шаровых типов естественным образом предотвращает этот риск. Их постепенное закрытие позволяет безопасно снизить скорость жидкости.
Долговечность системы во многом зависит от превентивного технического обслуживания и понимания предсказуемых закономерностей износа. Каждая конструкция представляет собой уникальные проблемы с эксплуатацией.
Проходные клапаны, как правило, требуют простого оперативного обслуживания. Технические специалисты могут открутить крышку, чтобы получить доступ к заглушке и седлу непосредственно сверху. Им можно притереть посадочные поверхности или заменить заглушку, не вырезая корпус из трубопровода. Стандартные типы мячей представляют собой другую реальность. Обычно для замены внутренних уплотнений необходимо полностью снять цельные или состоящие из двух частей корпуса. Для решения этой проблемы на объектах часто устанавливают трехсекционные кузова. Это позволяет центральной секции откидываться для быстрой замены уплотнения.
Уязвимости изнашивания фундаментально различаются в разных конструкциях. Общие режимы отказа включают в себя:
Подсчет очков на клиньях:Типы ворот страдают от глубоких задиров на металле, если их закрывать против высокоскоростных потоков или захваченного мусора.
Деградация упаковки:Многооборотные штоки в моделях ворот и глобусов испытывают постоянное трение. Это трение в конечном итоге приводит к разрушению набивки штока из графита или ПТФЭ, что приводит к неорганизованным выбросам.
Экструзия мягкого сиденья:Высокие температуры или чрезмерное давление могут деформировать полимерные седла внутри шаровых узлов, что приведет к необратимой утечке из них.
Мы должны проанализировать первоначальные затраты в сравнении с рентабельностью инвестиций в течение жизненного цикла. Шаровые блоки большого диаметра стоят значительно дороже, чем эквивалентные блоки ворот. Однако их превосходная долговечность в условиях чистой изоляции быстро окупает первоначальные инвестиции. Меньшее количество отказов уплотнений и отсутствие утечек сокращают затраты на долгосрочное техническое обслуживание. И наоборот, использование дешевой конструкции затвора для регулирования потока гарантирует частые и дорогостоящие замены.
Проведение процесса закупок требует логического, поэтапного подхода. Используйте следующую структуру, чтобы сузить свои варианты на основе эмпирических данных системы.
Определите основную функцию.Определите, требует ли оперативная цель изоляции или регулирования. Выбирайте дизайн мяча или ворот для строгого режима включения/выключения. Выбирайте шаровые конструкции, если вам необходимо динамически регулировать скорость потока.
Анализ СМИ и окружающей среды.Задокументируйте характеристики жидкости. Оцените уровень твердых частиц, вязкость и химическую агрессивность. Сопоставьте эти характеристики с материалами сидений. Убедитесь, что необходимые номинальные значения температуры и давления соответствуют спецификациям ASME класса 150, 300 или выше.
Оцените пространство и ограничения действия.Измерьте физическую площадь установки. Шарообразные корпуса требуют большего вертикального зазора для своих удлиненных штоков. Определите, нужен ли вам пневматический или электрический привод. Шаровые типы легко и экономично автоматизируются благодаря низкому крутящему моменту и требованиям четвертьоборота.
Ваш следующий шаг предполагает официальную проверку. Всегда сверяйтесь со схемами трубопроводов и приборов (P&ID) перед оформлением заказа на поставку. Проверка требований соответствия стандартам API 608, API 600 или AWWA обеспечивает оптимальную безопасность. При работе с пограничными параметрами привлечение специалиста по контролю жидкости предотвращает дорогостоящие ошибки в спецификации.
Ни одна конструкция клапана не решает всех инженерных задач. Системная механика требует определенной геометрии, чтобы справляться с различными эксплуатационными трудностями. Шаровая конструкция остается непревзойденной по точности управления потоком и долговечности в условиях дросселирования. Конструкция затвора обеспечивает надежный и беспрепятственный поток суспензий и низкий перепад давления. Шаровая конструкция обеспечивает самое быстрое и надежное закрытие с нулевой утечкой.
Покупатели должны отдавать приоритет параметрам системы над первоначальными затратами на единицу продукции. Сосредоточение внимания исключительно на закупочной цене неизбежно приводит к быстрому износу и дорогостоящим сбоям в дальнейшем. Согласуйте тип среды, номинальное давление и потребности в срабатывании с правильным внутренним механизмом.
Примите меры сегодня, чтобы защитить свою трубопроводную инфраструктуру. Просмотрите полные каталоги продукции по типам, загрузите технические таблицы размеров Cv или обратитесь напрямую к специалистам по продажам за консультацией по конкретному приложению.
О: Стандартные конструкции шаров никогда не должны выполнять функции дросселирования. Частично открытое положение подвергает мягкие седла из ПТФЭ воздействию высокоскоростного потока. Такое воздействие быстро разрушает полимер, вызывая постоянные утечки. Однако специальные конструкции шаров с V-образными отверстиями имеют усиленные контурные вырезы, специально разработанные для точного регулирования потока.
Ответ: Глобусные типы требуют сложных внутренних отливок для создания Z-образного пути потока. Производители также должны использовать более тяжелые и толстые материалы корпуса. Эта добавленная масса необходима, чтобы выдерживать сильные перепады давления, вибрацию и турбулентные силы, неизбежно связанные с регулированием потока и дросселированием.
Ответ: Шаровые конструкции с быстрым закрыванием на четверть оборота представляют наибольший риск гидравлического удара. Захлопывание рычага мгновенно останавливает движение жидкости, посылая разрушительную ударную волну назад по трубопроводу. Медленное, многооборотное действие конструкции затвора и шара естественным образом смягчает эти скачки давления за счет постепенного снижения скорости жидкости.
Ответ: Марка 316, как правило, лучше, поскольку в нее добавлен молибден. Этот специфический легирующий элемент значительно повышает устойчивость к точечной и щелевой коррозии. Инженеры настоятельно рекомендуют использовать 316 вместо 304 для сред с высоким содержанием хлоридов, морского применения и агрессивных химических технологических линий, чтобы обеспечить максимальный срок службы.
