Справочник по характеристикам труб из нержавеющей стали: SCH 10, SCH 40 и SCH 80.

Указание неправильного графика трубопроводов приводит либо к опасным уязвимостям системы, либо к напрасной трате капитала проекта. Промышленный транспорт жидкостей не оставляет места для догадок. Недостаточное проектирование влечет за собой катастрофические выбросы. Чрезмерное проектирование без необходимости истощает ваш строительный бюджет. Вы должны сделать эти расчеты правильно с первого раза.

В то время как номинальный размер трубы (NPS) определяет внешний диаметр, таблица определяет толщину стенки, внутренний диаметр и предельное давление. Неправильное понимание этих переменных часто приводит к структурным сбоям. Это также может привести к серьезным ограничениям потока внутри ваших технологических линий. Вам нужен надежный метод оценки этих размеров.

Мы создали это руководство для решения именно этой проблемы. Он предоставляет менеджерам по закупкам и инженерам по трубопроводам научно обоснованную основу для оценки и выбора между спецификациями SCH 10, SCH 40 и SCH 80. Вы узнаете, как стандарты ASME регулируют эти размеры. Мы также исследуем, как эксплуатационные нагрузки, абразивные среды и бюджетные ограничения влияют на ваш окончательный выбор материала.

Ключевые выводы

• График определяет толщину стены:По мере увеличения номера графика (с 10 до 80) стенка становится толще, внутренний диаметр уменьшается, а номинальное давление увеличивается.

• SCH 10 – для низкого давления:Идеально подходит для экономичных сред с низким давлением, где снижение веса является приоритетом.

• SCH 40 — универсальный стандарт:Наиболее распространенная спецификация для общепромышленного, химического и водоочистного применения.

• SCH 80 – для экстремальных нагрузок:Необходимо для систем высокого давления, высококоррозионных сред или сред, требующих значительного допуска на механический износ.

• Обозначение «S» имеет значение:В случае нержавеющей стали после спецификаций обычно ставится буква «S» (например, SCH 40S), чтобы отличить их от стандартов размеров углеродистой стали согласно ASME B36.19.

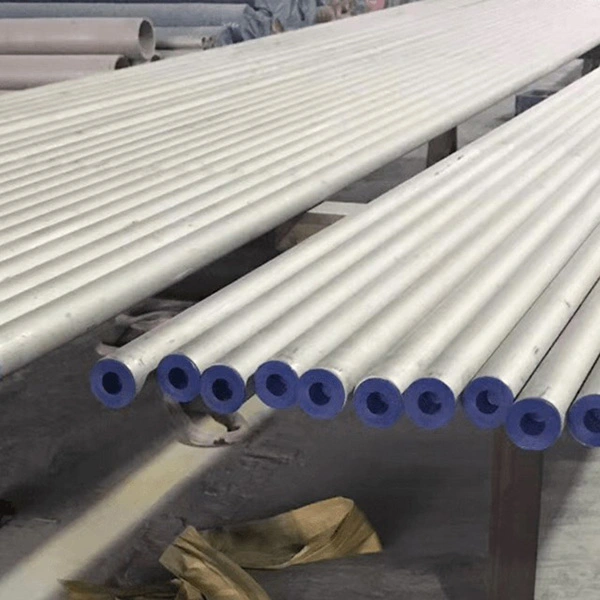

Понимание стандартов спецификации труб из нержавеющей стали

Инженеры должны сначала понять основополагающие стандарты, регулирующие размеры трубопроводов. Американское общество инженеров-механиков (ASME) поддерживает строгие рамки производства. ASME B36.19 служит конкретным стандартом размеров для любогоТруба из нержавеющей стали. Это полностью отличается от ASME B36.10. ASME B36.10 определяет размеры труб из кованой и углеродистой стали.

Нержавеющая сталь обладает уникальной коррозионной стойкостью и прочностью на разрыв. Эти свойства позволяют производителям использовать более тонкие стенки для тех же номинальных давлений по сравнению с углеродистой сталью. ASME создало стандарт B36.19, чтобы отразить эти превосходные характеристики материала. Это не позволяет инженерам без необходимости завышать толщину стенок.

К номеру расписания часто можно будет увидеть суффикс «S». Такие обозначения, как 10S, 40S и 80S, обозначают специальные марки нержавеющей стали. Стандартная и S-графика идеально совпадают при меньших наружных диаметрах. Однако они значительно расходятся в более толстых и крупных размерах. Труба SCH 40 из углеродистой стали размером более NPS 12 имеет другую толщину стенок, чем труба SCH 40S из нержавеющей стали. Вы должны указать букву «S», чтобы гарантировать правильный размер.

Одна из важнейших реалий реализации часто сбивает с толку младших инженеров. Независимо от выбранногографик труб из нержавеющей стали, внешний диаметр (OD) остается абсолютно постоянным для данного NPS. 2-дюймовая труба всегда имеет внешнюю длину 2,375 дюйма. Поскольку ОД остается заблокированным, увеличение графика строго добавляет материал внутрь. Переход от легкой стены к сверхтяжелой стене уменьшает внутренний диаметр (ID). Это внутреннее сокращение напрямую уменьшает объем жидкости. Это также увеличивает скорость жидкости и внутреннее трение. Инженеры должны рассчитать это влияние на скорость потока, прежде чем завершать проектирование системы.

SCH 10, SCH 40 и SCH 80: основные технические различия

ОценкаСЧ 10 против СЧ 40 против СЧ 80требует четкого понимания их физических различий. Каждая классификация служит определенной оперативной цели. Правильный выбор оптимизирует срок службы системы.

Таблица 10 представляет категорию легких стен. Он имеет значительно более тонкие стенки. Это максимизирует внутренний объем для транспортировки жидкости. Он также обеспечивает самый низкий вес на погонный фут. Меньший вес означает меньшие затраты на материалы и более простой монтаж. Однако SCH 10 имеет строгие ограничения. Это обеспечивает гораздо более низкую устойчивость к давлению. Никогда не используйте его в высокоабразивных средах. Открытые линии SCH 10 очень чувствительны к механическим повреждениям. Случайный удар вилочного погрузчика может легко вмять или раздавить легкую трубу.

Schedule 40 служит стандартной рабочей лошадкой для стен. Он имеет идеально сбалансированную толщину стенок. Этот график представляет собой оптимальное сочетание номинального давления, жесткости конструкции и стоимости материала. Большинство инженеров по умолчанию используют SCH 40 для объектов общего назначения. Он легко справляется с давлением жидкости от умеренного до высокого. Он выдерживает стандартные скорости промышленного потока без чрезмерного износа. Он обеспечивает достаточную механическую прочность, чтобы выдержать загруженность заводских цехов.

Schedule 80 доминирует в категории сверхтяжелых стенок. Он может похвастаться самым толстым профилем стенок среди этих трех распространенных размеров. Этот добавленный материал делает его значительно тяжелее. Инженеры создают линии SCH 80 специально для экстремальных условий PSI. Он плавно справляется с агрессивными высокотемпературными колебаниями. На перерабатывающих предприятиях, перемещающих абразивные суспензии, используется SCH 80. Дополнительная толщина действует как решающий «припуск на коррозию». Среды могут медленно разрушать внутреннюю стенку в течение десятилетий, прежде чем труба когда-либо достигнет критической точки разрушения.

Ознакомьтесь с размерными данными ниже. Он обеспечивает наглядное сравнение размеров NPS 2 и NPS 4 дюймов по всем трем стандартным графикам.

Схема принятия решений: соответствие графика требованиям приложения

Выбрать размер трубы на основе интуиции нельзя. Гидродинамика и механическая физика диктуют ваши требования. Инженеры полагаются на структурированные структуры принятия решений для обеспечения безопасности.

Оценка рабочего давления и температуры является абсолютной основой вашего выбора. Требуемую толщину стены рассчитываем по формуле Барлоу. Это уравнение определяет внутреннее давление, которое труба может безопасно выдержать. Вы умножаете расчетное давление на внешний диаметр трубы. Затем вы делите этот продукт на удвоенное допустимое напряжение материала. В результате вы получаете минимальную необходимую толщину стены. Всегда необходимо округлять до ближайшего стандартного графика.

Температура представляет здесь огромный фактор риска. Высокие температуры агрессивно снижают допустимое давление всех металлов. Труба SCH 40, работающая при температуре 100°F, выдерживает значительно большее давление, чем такая же труба, работающая при температуре 800°F. Тепло ослабляет молекулярную структуру. Прежде чем утверждать какую-либо конструкцию, необходимо проверить кривые температурного снижения характеристик ASME B31.3. Системе может потребоваться SCH 80 просто для отвода тепла, даже если базовое давление кажется низким.

Коррозионная активность СМИ требует тщательной оценки. Химические заводы транспортируют высокоагрессивные жидкости. Серные кислоты и абразивные минеральные суспензии постоянно воздействуют на внутреннюю часть трубы. Каждый день они снимают микроскопические слои металла. Если ваша система транспортирует эти носители, вам потребуется допуск на износ. SCH 80 обеспечивает гораздо более длительный срок службы. Это допускает значительную внутреннюю потерю материала до того, как стена достигнет критической толщины разрушения. SCH 10 полностью разрушится за долю времени.

Соображения о структурных и внешних нагрузках имеют такое же значение, как и внутреннее давление. Трубы не существуют в вакууме. Они охватывают большие расстояния между трубными эстакадами и опорами конструкции. Гравитация постоянно притягивает металл и тяжелую жидкость внутри него. Трубы с длинными пролетами без опор требуют жесткости SCH 40 или SCH 80. SCH 10 не обладает прочностью балки для длинных пролетов. Он может провиснуть под собственным весом. Кроме того, СЧ 10 легко разрушается при внешних механических воздействиях. Промышленные зоны с интенсивным движением транспорта требуют более толстых стен исключительно для внешней физической защиты.

Реалии закупок: стоимость, вес и масштабируемость

Инженерное совершенство всегда должно соответствовать реалиям закупок. Бюджеты диктуют осуществимость проекта. Вы должны понимать, как выбор графика влияет на вашу финансовую прибыль и сроки строительства.

Мультипликаторы стоимости материалов сразу же ударят по вашему бюджету. Производители оценивают промышленные металлы строго по весу. Модернизация объекта с SCH 40 до SCH 80 значительно увеличивает фунты на фут. Эта эскалация напрямую приводит к увеличению материальных затрат. Вы покупаете больше необработанного сплава. Если ваши расчеты давления подтвердят, что SCH 40 достаточен, покупка SCH 80 приведет к потере критического капитала проекта.

Логистика доставки и обработки грузов приводит к возникновению дополнительных слоев затрат. Рассмотрим каскадные эффекты более тяжелых графиков:

• Счета за фрахт увеличиваются, поскольку логистические компании взимают плату за тоннаж.

• Монтажным бригадам требуется тяжелое подъемное оборудование для подъема труб на место.

• Инженерам-строителям приходится проектировать более прочные и дорогие опорные стойки, способные выдерживать дополнительный собственный вес.

• Складские площадки на объекте нуждаются в укрепленном грунте, чтобы тяжелые поддоны не проваливались в грязь.

Время сварки и монтажа резко зависит от толщины стенки. Более толстые стены требуют значительно больше труда. Для сварки соединения SCH 80 требуется более широкий скос. Сварщикам приходится выполнять несколько проходов, чтобы полностью заполнить шов. Они потребляют более дорогой присадочный металл. Интенсивное тепловложение требует более длительного времени охлаждения между проходами. И наоборот, сварщики часто могут выполнить соединение SCH 10 за один быстрый проход. Работа обычно стоит дороже, чем материал. Обновление графиков умножает ваше рабочее время.

Наличие запасов определяет график вашего проекта. SCH 40S служит универсальным отраслевым стандартом. Дистрибьюторы хранят его на всех крупных складах по всему миру. Обычно вы можете обеспечить доставку SCH 40S на следующий день. Однако для SCH 10S и SCH 80S часто требуется более длительное время выполнения заказа. Это особенно актуально при выборе менее распространенных сплавов, таких как 316L или дуплексная сталь. Шестинедельное ожидание конкретной толстостенной трубы может сорвать весь график строительства.

Включение вашего поставщика труб из нержавеющей стали в шорт-лист

Ваши инженерные расчеты ничего не значат, если ваш поставщик поставляет некачественный материал. Поиск надежного партнера-производителя гарантирует целостность системы. Вы должны тщательно проверять поставщиков.

Проверка соответствия формирует вашу первую линию защиты. Никогда не приобретайте трубопроводы, не ознакомившись с документацией. Убедитесь, что поставщик предоставляет полные протоколы заводских испытаний (MTR) для каждой партии. Эти отчеты подтверждают точный химический состав партии плавки. Они также подтверждают, что физические размеры строго соответствуют допускам ASME B36.19. Стандарт обычно допускает производственный допуск +/- 12,5% от номинальной толщины стенки. Надежный поставщик с радостью предоставит MTR перед отправкой.

Вы должны оценить бесшовные и сварные методы производства. Для критически важных применений высокого давления часто требуются бесшовные трубы. Бесшовные трубы не имеют продольного сварного шва, что исключает потенциальную точку разрушения. Они исключительно хорошо работают в условиях экстремального стресса. Однако бесшовное производство стоит гораздо дороже. Во многих современных приложениях используются трубы, сваренные электрическим сопротивлением (ERW). Сварной SCH 40 вполне достаточен для большинства промышленных процессов при условии, что завод его правильно сертифицирует. Требуйте подтверждения 100% рентгеновского контроля всех сварных швов.

Выполнение чистого процесса закупок требует точности. Составьте подробноеЗапрос цен (RFQ)для отправки поставщикам, включенным в короткий список. Четкая коммуникация предотвращает дорогостоящие возвраты. Включите в свой запрос предложения именно эти параметры:

1. Общий линейный метраж:Включите 5%-ный избыток отходов, связанных с обрезкой и сбором на месте.

2. Марка сплава:Укажите точные марки, например 304, 304L, 316 или 316L.

3. Номинальный размер трубы (NPS):Четко укажите стандартный размер.

4. Конкретное расписание:Точно укажите обозначение «S» (10S, 40S или 80S).

5. Требования к финишной отделке:Укажите, нужны ли вам гладкие концы, концы со скошенной кромкой для сварки или концы с резьбой.

Заключение

Выбор правильного графика трубопроводов – это попытка найти баланс между безопасностью системы и эффективностью капиталовложений. Базовые требования будут определяться физикой транспорта жидкости. Выбор по умолчанию SCH 80 автоматически приводит к потере ценного бюджета и увеличению времени установки. И наоборот, невыполнение обязательств по SCH 10 исключительно ради экономии денег чревато катастрофическим провалом под давлением.

Тщательно оцените внутреннее давление, абразивность среды и нагрузки на конструкцию. Сопоставьте эти переменные с установленными стандартами ASME B36.19. Всегда используйте формулу Барлоу, чтобы проверить свои предположения.

Примите меры по своему проекту сегодня. Попросите своих инженеров-строителей подтвердить все расчеты высокотемпературного давления. После проверки свяжитесь со своей специальной командой по продажам и технической поддержке. Просматривайте текущие наличие запасов, запрашивайте среднесрочные отчеты и обеспечивайте безопасность цен вашего проекта до того, как затраты на сырье изменятся.

Часто задаваемые вопросы

Вопрос: Означает ли расписание 40, что толщина трубы составляет 40 миллиметров?

О: Нет. Номер спецификации представляет собой безразмерную ссылку на формулу толщины стенки, основанную на номинальном давлении. Это не абсолютное измерение в миллиметрах или дюймах. Фактическая толщина трубы Schedule 40 меняется в зависимости от ее номинального размера трубы (NPS).

Вопрос: Могу ли я смешивать SCH 40 и SCH 80 в одной системе трубопроводов?

О: Да, но максимальное номинальное давление системы будет ограничено самым слабым звеном, которым является секция SCH 40. Кроме того, точки перехода будут иметь несовпадающие внутренние диаметры. Этот шаг внутри трубы может вызвать сильную турбулентность потока и локальную эрозию.

Вопрос: В чем разница между SCH 40 и SCH 40S?

A: SCH 40 — это стандарт размеров углеродистой стали, определенный в соответствии с ASME B36.10. SCH 40S — это стандарт нержавеющей стали, соответствующий стандарту ASME B36.19. Для труб меньшего диаметра их размеры идентичны. Однако они существенно различаются по толщине стенок при больших наружных диаметрах.

Вопрос: Насколько SCH 80 тяжелее SCH 40?

Ответ: Хотя точная разница в весе зависит от конкретного номинального размера трубы, труба из нержавеющей стали SCH 80 обычно на 30–50 % тяжелее на фут, чем труба SCH 40. Такое увеличение веса напрямую коррелирует с увеличением толщины стенки, необходимой для работы в условиях экстремального давления.
