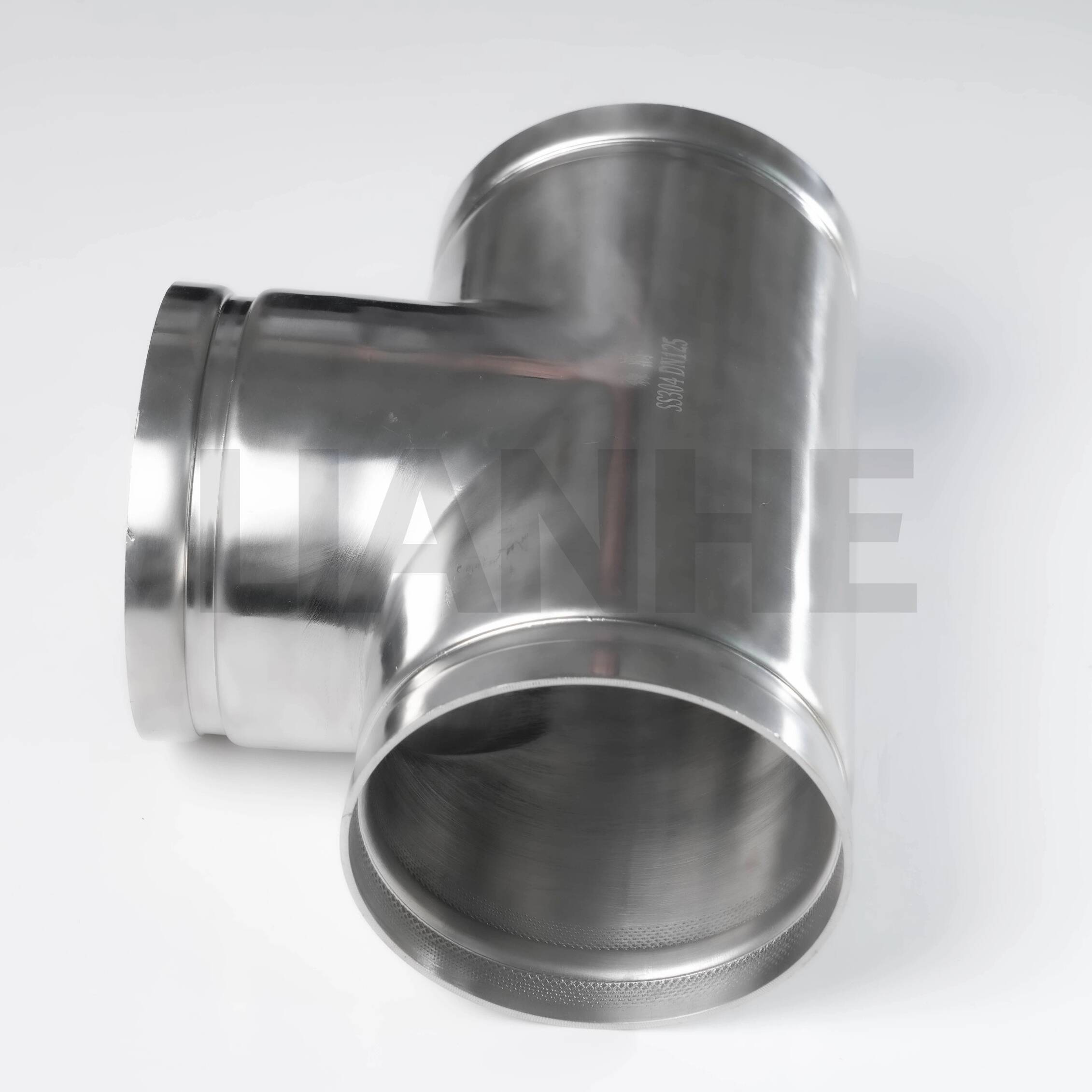

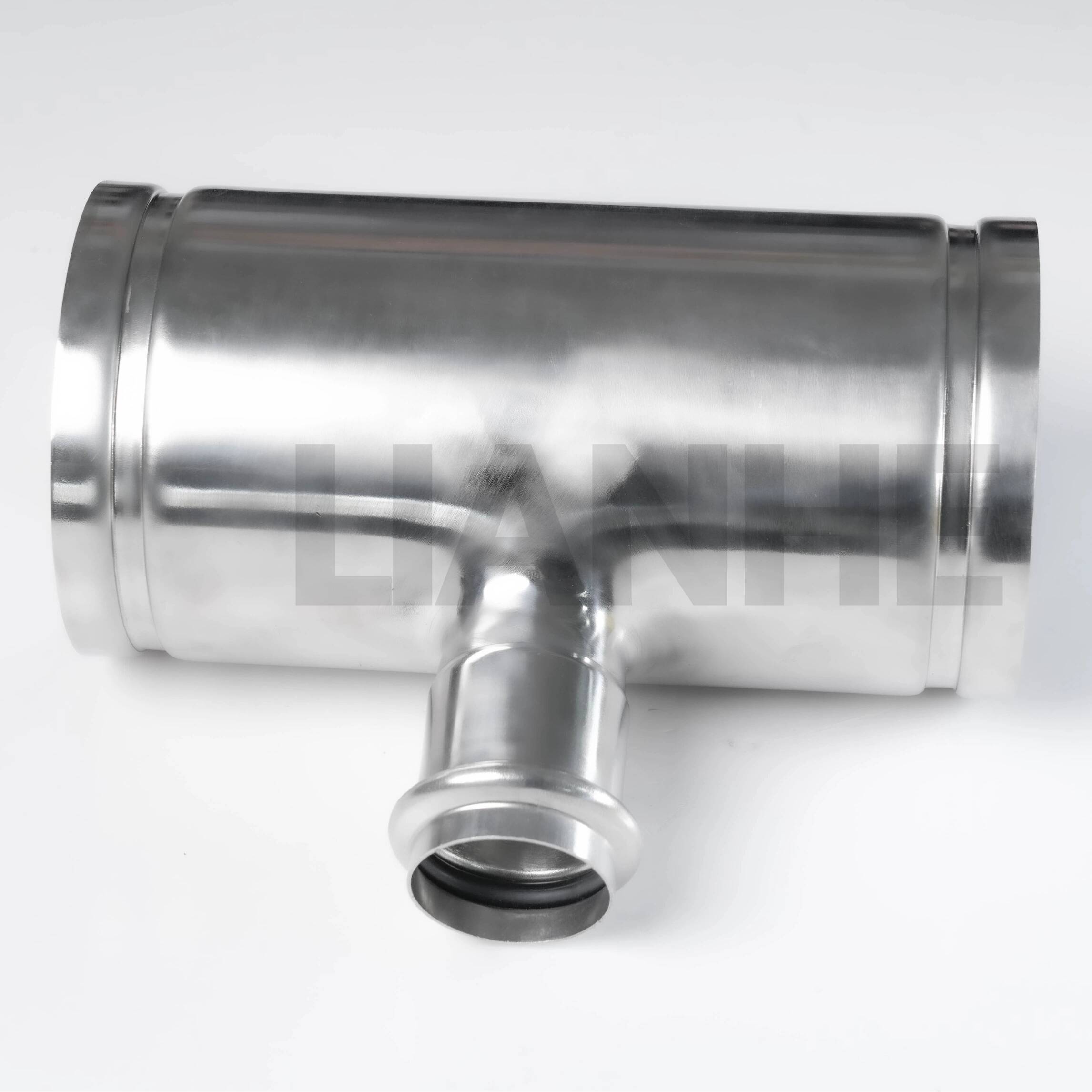

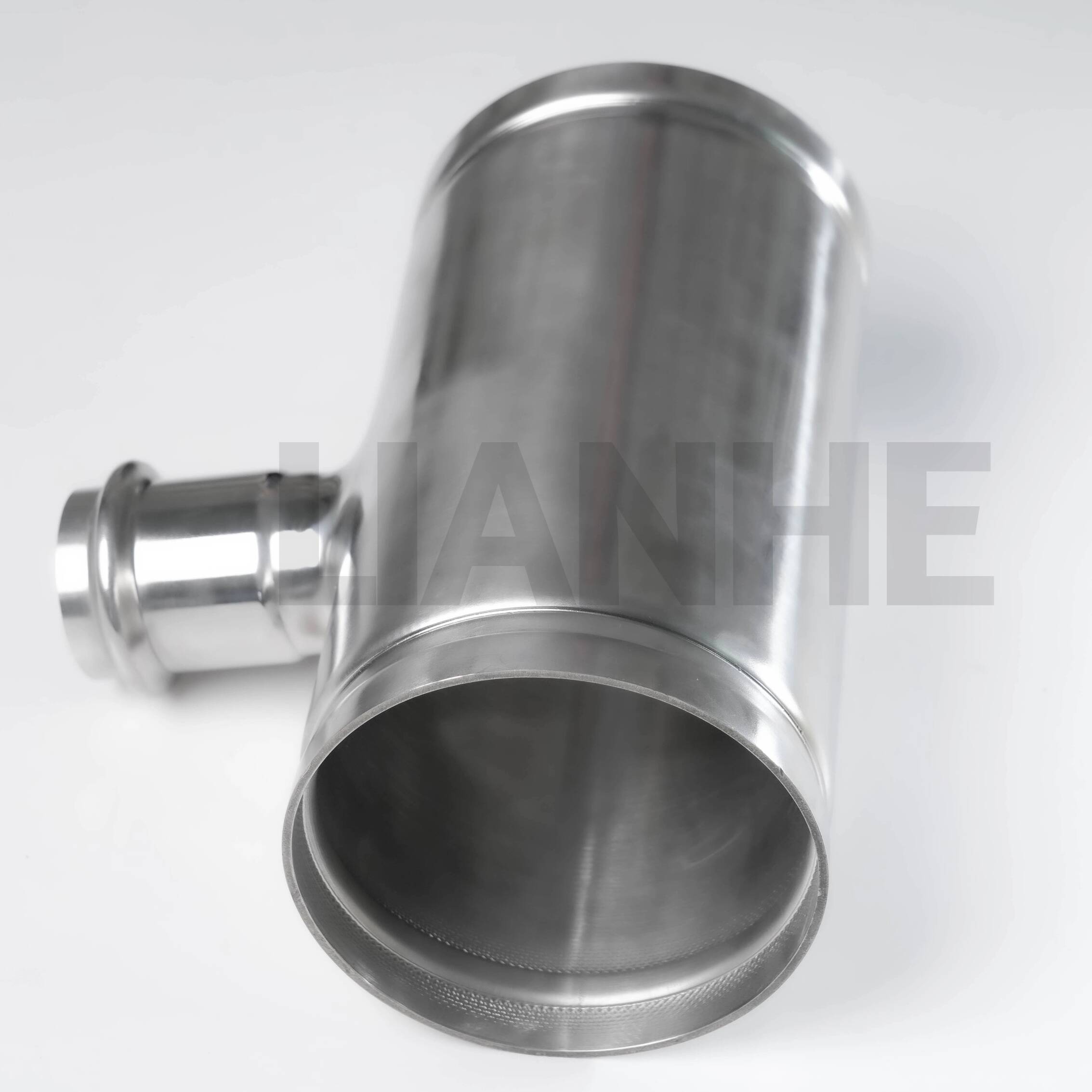

Тройник с пазом и прессом из нержавеющей стали

Описание продукта

Тройник с пазом и прессом LIANHE из нержавеющей стали разработан для создания стабильного ответвительного соединения в требовательных системах передачи воды, газа и совместимых жидкостей. Сочетая рифленое соединение с прессовым соединением, фитинг обеспечивает эффективную сборку трубопровода и помогает соединить различные участки труб в одной трубопроводной сети.

Его конструкция из нержавеющей стали, полученная механическим способом, обеспечивает надежную точность размеров, устойчивость к коррозии и долговременную структурную стабильность. Обтекаемый внутренний канал помогает снизить сопротивление потоку, а соединительные концы точной формы обеспечивают надежную установку и надежную герметичность.

Доступные в размерах от 2 до 8 дюймов (DN50–DN200), пазы и пресс-тройники из нержавеющей стали подходят для промышленных объектов, коммерческих зданий, жилых комплексов, проектов водоочистки, отопительных установок и других трубопроводов большого диаметра.

Технические характеристики

Тип продукта:Тройник с пазом и прессом из нержавеющей стали

Диапазон размеров:2–8 дюймов (Ду50–Ду200)

Толщина стены:1,0–5,0 мм

Применимые стандарты:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN и ASME

Доступные материалы:

• 0Cr18Ni9, SS304, S30408, SUS304 и 1,4301.

• 0Cr17Ni12Mo2, SS316 и SUS316

• SS304L, S30403 и 1.4306

• SS316L, S31603 и 1.4404

Тип подключения:Паз × Пресс-соединение

Опции пресс-конца:D-тип и S-тип

Номинальное давление:PN16

Гидростатическое испытательное давление:2,5 МПа

Испытательное давление на герметичность:1,05 МПа

Применимый диапазон температур прокладки:от -20°С до +110°С

Производственный процесс:Механически изготовлен из труб из нержавеющей стали.

Варианты обработки поверхности:Вибрационная полировка, магнитная полировка и травление

Маркировка продукта:ЛОГОТИП – OD – W.T. – Материал. Логотипы клиентов и индивидуальная маркировка могут быть нанесены в соответствии с конкретными требованиями заказа.

Бренд:ЛИАНХЭ

Место происхождения:Вэньчжоу, Чжэцзян, Китай

Фактические пределы давления и температуры зависят от размера продукта, толщины стенок, марки нержавеющей стали, материала уплотнительного кольца, транспортируемой среды и применимого стандарта проекта.

Приложения и поддерживаемые носители

Пазовые и пресс-тройники LIANHE из нержавеющей стали предназначены для универсального использования в коммерческих, жилых, муниципальных, морских и промышленных проектах трубопроводов. Комбинированное соединение помогает инженерам интегрировать магистральные трубопроводы с канавками с ответвленными трубопроводами с запрессовкой, сохраняя при этом эффективный процесс установки.

Применимые средства массовой информации:

• Питьевая вода

• Холодная вода и горячая вода

• Сточные воды

• Промышленная вода

• Масло и совместимые жидкие среды

• Газ и совместимые газообразные среды

Типичные области применения:

• Инженерные и инфраструктурные проекты

• Суда и морские трубопроводные установки

• Коммерческие здания

• Жилые здания

• Больницы и медицинские учреждения

• Гостиницы и общественные объекты

• Оборудование для защиты окружающей среды

• Водоочистные сооружения

• Системы отопления

• Системы кондиционирования

• Промышленные перерабатывающие предприятия

Арматура может использоваться в системах водоснабжения, газораспределения, прямых трубопроводах питьевой воды, системах сточных вод, трубопроводах защиты окружающей среды, паровых системах, трубопроводах отопления, сетях кондиционирования и системах промышленного водоснабжения.

Перед заказом клиенты должны подтвердить совместимость материала из нержавеющей стали и прокладки с транспортируемой средой, рабочей температурой, давлением в системе и средой установки.

Преимущества продукта

Паз и пресс-тройник из нержавеющей стали обеспечивают практичный баланс механической прочности, коррозионной стойкости, эффективности монтажа и долгосрочных эксплуатационных характеристик.

К основным преимуществам продукта относятся:

1. Высокая механическая стойкость и устойчивость к давлению

2. Отличная стойкость к коррозии и окислению

3. Длительный срок эксплуатации

4. Низкое внутреннее сопротивление потоку

5. Хорошие вибрационные и сейсмические характеристики.

6. Надежное соединение филиалов

7. Экологически ответственная конструкция из нержавеющей стали.

8. Быстрая и удобная установка

9. Подходит для скрытой установки, где это разрешено.

10. Снижение общих затрат на установку и обслуживание.

11. Хорошая износостойкость

12. Гигиеническая конструкция для подходящих систем питьевого водоснабжения.

13. Надежная герметизация с уменьшенным риском утечек

Рифленый конец обеспечивает удобное соединение с совместимым рифленым трубопроводом, а пресс-конец обеспечивает быстрое механическое соединение с патрубком. Такая комбинированная конструкция позволяет сократить количество сварочных работ на месте, упростить процедуры установки и сократить график строительства.

Правильная подготовка трубы, размеры канавок, глубина вставки, выбор прокладки, калибровка пресс-инструмента и окончательная проверка имеют важное значение для обеспечения надежного уплотнения и механических характеристик.

Гарантия качества и сертификаты

LIANHE применяет процедуры контроля качества при проверке сырья, резке труб, механической формовке, сварке, термообработке, отделке поверхности, испытаниях под давлением, маркировке продукции и упаковке.

Доступные сертификаты:

• ГБ/Т 19001-2016

• ИСО 9001:2015

• Документация CE для применимых продуктов

• Санитарная лицензия

Наличие и объем индивидуальных сертификатов должны быть подтверждены в соответствии с выбранным продуктом и предполагаемым рынком.

Отчеты заводских проверок

Отчеты о проверках и подтверждающие документы могут быть предоставлены в соответствии с согласованными требованиями к продукции и заказу, включая:

• EN 10204 3.1 Сертификат испытаний материала

• Сертификат проверки сырья

• Отчет о радиографических испытаниях, если применимо

• Отчет об испытаниях гидравлического уплотнения

• Отчет о проверке размеров

• Отчет о проверке на конце соединения

• Отчет сторонней проверки

• Другие документы по качеству, относящиеся к конкретному проекту.

Объем проверки, коэффициент тестирования, требования к документации и механизмы наблюдения третьей стороны должны быть подтверждены до начала производства.

Процедуры тестирования

Доступное тестирование продукта включает в себя:

• Испытание гидростатическим давлением

• Испытание на герметичность

• Испытание рабочего давления

• Испытание отрицательным давлением

• Тест на вытягивание

• Испытание на циклическое изменение температуры холодной и горячей воды

• Гидростатические испытания на изгиб и кручение

• Гидростатическое испытание на вибрацию

• Гидростатическое испытание на удар

Проверка доставки:Материал, состояние поверхности, размеры изделия, размеры гнезд и пазов, гидростатические характеристики, воздухонепроницаемость, маркировка изделия, количество и упаковка.

Применимые испытания зависят от спецификации продукта, действующего стандарта, предполагаемого применения и утвержденного плана проверок.

Восьмиступенчатый контроль качества продукции

Сотрудники службы контроля качества проводят производственные и финальные проверки на протяжении всего производства. Перед поставкой продукция проверяется на предмет соответствия ее материалов, размеров, соединительных концов, поверхностей и упаковки подтвержденным требованиям заказа.

1. Проверьте внешний диаметр, толщину стенок, марку материала и состояние поверхности поступающего сырья.

2. Проверьте длину, положение резки и конечное состояние сырья после резки.

3. Проверьте гнездо, канавку, наружный диаметр и толщину стенки после механической обработки и механической формовки.

4. Проверьте размеры сварного шва, внешний вид сварного шва и качество поверхности после сварки и формовки.

5. Осмотрите поверхность, размеры, канавку и гнездо после термообработки.

6. Проверьте качество поверхности после виброполировки, магнитной полировки, травления или другой обработки поверхности.

7. Выполните испытания на гидравлическое давление и герметичность в соответствии с применимыми требованиями проверки.

8. Перед отправкой проверьте маркировку продукта, количество, этикетки, упаковочные материалы и отгрузочные знаки.

Производственная мощность и заводское оборудование

Наше производственное предприятие оборудовано для стабильного производства пресс-фитингов из нержавеющей стали и трубных фитингов с пазами для стандартных и индивидуальных международных проектов.

Производственное оборудование включает в себя пять автоматических трубосварочных линий, два станка лазерной резки, пять виброполировальных станков, два магнитно-полировальных станка, пять установок герметичности и гидравлических испытаний, три формовочных станка, три долбежных станка, два сверлильных станка, десять токарных станков с ЧПУ, шесть торцевых станков.

Дополнительное оборудование включает в себя две вертикальные гидроформовочные машины, две гидроформовочные машины рамного типа, десять трубогибочных машин, восемь автоматов аргонодуговой сварки, четыре гидравлических волочильных станка, четыре высокоскоростных гидравлических штамповочных станка, два станка лазерной маркировки, два упаковочных агрегата и другое сопутствующее производственное и контрольное оборудование.

Наши услуги

1. Обширное знание международных рынков и способность поддерживать различные технические требования.

2. Прямое производство на нашем собственном заводе в Вэньчжоу, Чжэцзян, Китай.

3. Опытная техническая и производственная команда сосредоточила свои усилия на поддержании стабильного качества продукции.

4. Эффективные системы производства и контроля затрат, предназначенные для обеспечения конкурентоспособных заводских цен.

5. Большой опыт в производстве, управлении качеством и международных продажах пресс-фитингов из нержавеющей стали.

Доступны услуги OEM и ODM. Продукция может быть изготовлена ​​по чертежам заказчика, образцам, техническим характеристикам, маркировке продукции, дизайну упаковки и требованиям контроля.

Упаковка

Каждый продукт защищен пластиковым пакетом, чтобы уменьшить воздействие пыли, влаги и загрязнения поверхности. Затем фитинги упаковываются в усиленные экспортные коробки и при необходимости складываются в деревянные ящики.

Картонные коробки, логотипы клиентов, этикетки, штрих-коды, упаковка на поддонах и другие упаковочные материалы по индивидуальному заказу могут быть поставлены в соответствии с подтвержденными требованиями заказа.

Доставка и доставка

Доступные торговые условия:EXW, FOB, CFR, CIF, DDP и DDU

Товары могут быть доставлены морским, воздушным, наземным транспортом или международной экспресс-доставкой.

Срок поставки:Товары стандартного размера, имеющиеся на складе, обычно могут быть доставлены в течение 3–7 дней. Заказы, требующие нового производства, обычно занимают около 25 дней.

Фактический график доставки зависит от технических характеристик продукта, количества, наличия материалов, требований к проверке, индивидуальной упаковки и текущего производственного плана завода.

Коммерческие условия

Код ТН ВЭД: 7307230000

Минимальное количество заказа:Обычно 5–10 штук, в зависимости от размера продукта и текущего запаса.

Мы поддерживаем запас многих обычных продуктов и часто запрашиваемых размеров. Количество выбранных продуктов может достигать 5000 штук, что обеспечивает гибкие объемы заказов и короткие сроки поставки. Фактический запас должен быть подтвержден при запросе предложения.

Условия оплаты:Залог в размере 30% необходимо внести заранее, а оставшиеся 70% оплатить банковским переводом до доставки. Конкретные условия оплаты могут обсуждаться в зависимости от заказа.

Доступные способы оплаты включают T/T, Western Union, PayPal и другие взаимно согласованные методы.

Время цитаты:Обычно в течение трех рабочих часов после получения полных спецификаций продукта и требований к количеству.

Срок действия предложения:Обычно 3–7 дней, в зависимости от цен на сырье из нержавеющей стали, обменных курсов и текущих рыночных условий.

Бесплатные образцы:Образцы могут быть предоставлены бесплатно для проверки размеров и оценки качества. Стоимость международной экспресс-доставки обычно оплачивается получателем.

Послепродажное обслуживание

Наш стандартный гарантийный срок качества продукции составляет один год. Если проблема качества, связанная с производством, подтвердится в течение гарантийного периода, наша команда выяснит причину и предоставит соответствующее техническое или послепродажное решение.

Клиенты должны предоставить модель продукта, номер заказа, условия установки, рабочее давление, рабочую температуру, транспортируемую среду, а также соответствующие фотографии или видео, чтобы помочь в технической оценке.

Производитель и место происхождения:ЛЯНХЭ — Вэньчжоу, Чжэцзян, Китай
