Фитинги для стыковой сваркиявляются важными компонентами промышленных трубопроводных систем, где важны целостность соединений, точность размеров и долгосрочная эксплуатационная надежность. Эти фитинги, от колен и тройников до переходников и колпачков, помогают соединять трубы, перенаправлять поток и компенсировать изменения в размерах трубопровода. Понимание выбора материалов, стандартов размеров, толщины стенок, подготовки к сварке и требований к проверке помогает инженерам, подрядчикам и группам закупок уменьшить проблемы при установке и избежать дорогостоящих сбоев. В этом руководстве объясняется, как выбирать фитинги для стыковой сварки, оценивать качество и принимать обоснованные решения о покупке для требовательных промышленных применений.
1. Что такое фитинги для стыковой сварки?

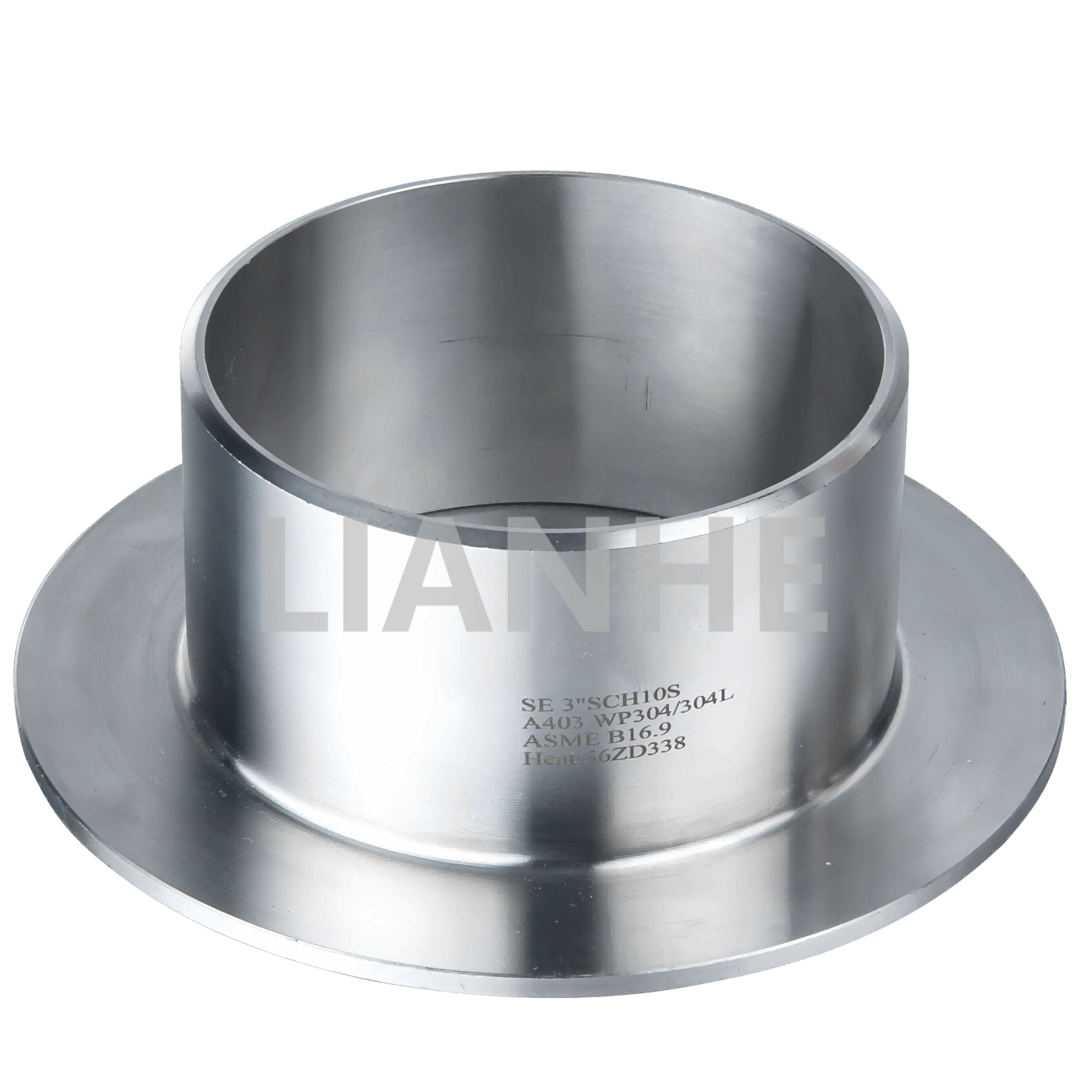

Фитинги для стыковой сварки are pipe components designed to be joined to corresponding pipe ends through butt welding. The fitting and pipe are aligned, their ends are prepared as required, and a qualified welding procedure is used to create the connection. При правильном проектировании, сварке, проверке и эксплуатации в установленных пределах эти соединения могут обеспечить долговечную и герметичную работу.
В отличие от резьбовых фитингов, которые соединяются посредством ответной резьбы, фитинги со стыковой сваркой не полагаются на резьбовое соединение в точке соединения. Их обычно выбирают для технологических трубопроводов, где важны механическая целостность, непрерывный внутренний путь потока и снижение риска утечек в соединениях.
Типичные области применения включают химическую обработку, нефтегазовые объекты, производство электроэнергии, очистку воды, фармацевтическое производство, судостроение и промышленное производство. Требуемая конфигурация фитинга зависит от геометрии трубопровода, условий эксплуатации, имеющегося места для установки и конструктивного решения.
Для покупателей ключевым моментом является то, что сама по себе форма фитинга не определяет, подходит ли он. Также необходимо подтвердить марку материала, размеры, толщину стенок, подготовку концов, качество изготовления и совместимость с подключаемыми трубопроводами.
2. Почему фитинги под стыковую сварку используются в промышленных трубопроводах?
Надежные соединения в определенных условиях эксплуатации
Правильно выполненная стыковая сварка создает прочное соединение между трубой и фитингом. Это делает фитинги для стыковой сварки подходящими для многих систем, требующих надежной изоляции жидкостей, газов, пара или технологических сред. Фактические пределы давления и температуры зависят от материалов, размеров компонентов, качества сварки и применимых норм трубопроводов.
Плавный внутренний путь потока
Когда внутренние поверхности правильно выровнены и профиль сварного шва является приемлемым, стыковые сварные соединения могут свести к минимуму появление резких внутренних препятствий. This is beneficial in systems where flow efficiency, cleanability, or reduced areas of fluid accumulation are important. Poor alignment, excessive weld penetration, or an unsuitable fitting geometry can still create flow restrictions.
Сокращение регулярного обслуживания суставов
Неразъемные сварные соединения устраняют необходимость периодического затягивания соединения, как того требуют некоторые механические соединения. Однако сварные системы по-прежнему нуждаются в соответствующем осмотре, мониторинге коррозии и плановом обслуживании в зависимости от условий их эксплуатации.
Гибкие схемы трубопроводов
Колена, тройники, переходники и другие конфигурации фитингов позволяют инженерам прокладывать трубопроводы вокруг оборудования, создавать ответвления и переходить между размерами труб. Стандартизированные размеры также помогают подрядчикам более точно планировать сборку и установку.
3. Распространенные типы фитингов под приварку встык и их применение.
Каждый фитинг выполняет определенную функцию. Выбор неправильной геометрии может привести к конфликтам при установке, изменить предполагаемый путь потока или потребовать дорогостоящих модификаций во время строительства.
| Тип фитинга | Основная функция | Ключевые соображения по выбору |
|---|---|---|

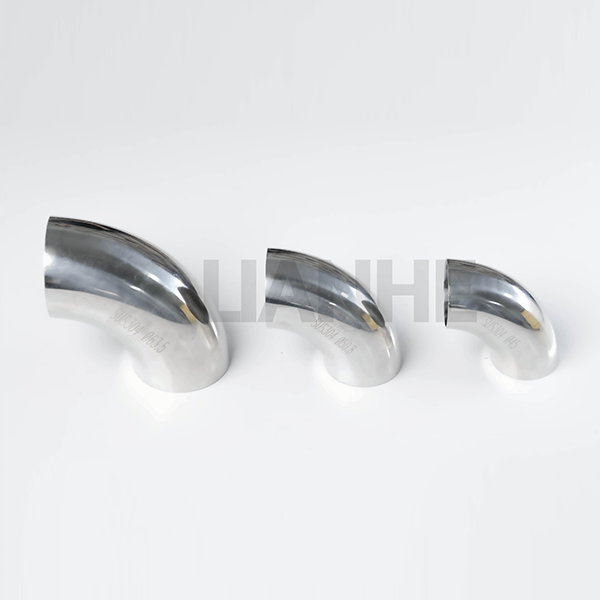

| колено 90 градусов | Изменяет направление потока на 90 градусов. | Длинный или короткий радиус, размер трубы, толщина стенки и доступное пространство. |
| колено 45 градусов | Меняет направление более постепенно. | Требуемый угол, размеры от центра до конца и геометрия компоновки. |
| Равный тройник | Создает ветвь с тем же номинальным размером, что и участок. | Размеры участков и ответвлений, требования к потоку и соображения по армированию. |

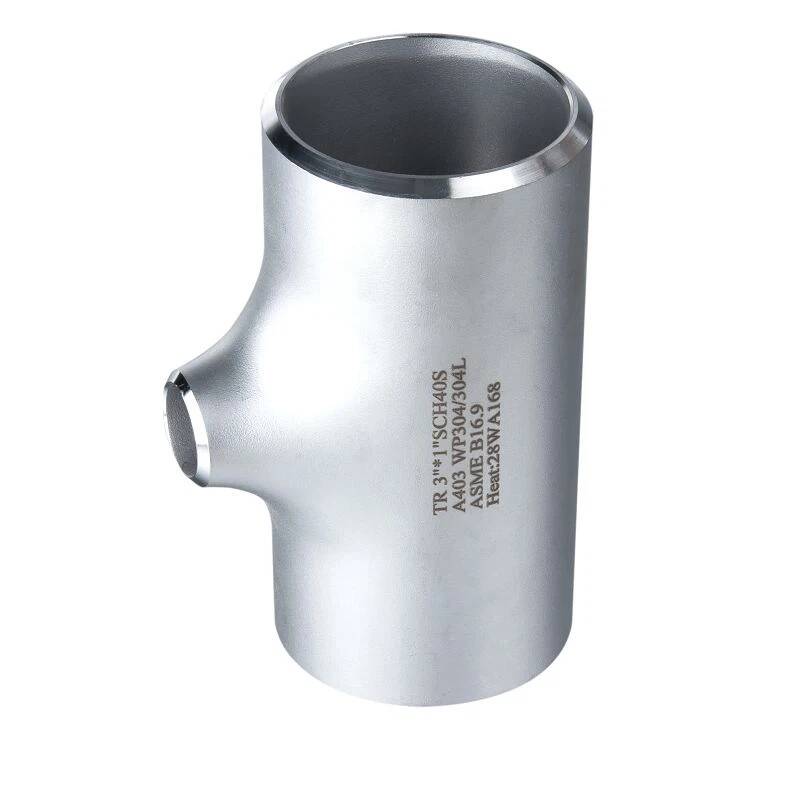

| Тройник редукционный | Создает ветку меньшего размера, чем основной конвейер. | Размер серии, размер ответвления и применимые требования к проектированию. |
| Концентрический переходник | Соединяет трубы разных размеров вдоль общей осевой линии. | Размер большого конца, размер малого конца, длина перехода и ориентация. |
| Эксцентриковый редуктор | Соединяет разные размеры с помощью смещенной осевой линии. | Горизонтальная или вертикальная ориентация, дренаж и наличие воздушных карманов. |
| Крышка трубы | Закрывает конец трубопровода. | Размер, материал, толщина стенок и требования к будущему доступу. |
| Крест или индивидуальный фитинг | Создает несколько ответвлений, где это разрешено конструкцией. | Геометрия ответвлений, анализ напряжений, требования к размерам и применимые нормы. |
Отводы с длинным радиусом часто используются, когда предпочтительно более плавное изменение направления, тогда как отводы с коротким радиусом могут подходить для компактных планировок, где это позволяет конструкция. Концентрические и эксцентрические переходники удовлетворяют различным требованиям компоновки и не должны рассматриваться как взаимозаменяемые.
Например, эксцентриковый переходник на горизонтальной линии может помочь избежать нежелательной высокой или низкой точки при установке в правильной ориентации. Соответствующее расположение зависит от жидкости, направления потока, конфигурации насоса, требований к дренажу и проектных чертежей.
4. Как правильно выбрать материал для фитингов под стыковую сварку
Выбор материала напрямую влияет на коррозионную стойкость, прочность, температурную пригодность, требования к изготовлению и стоимость жизненного цикла. Самый дешевый фитинг не обязательно является самым экономичным выбором, если он требует преждевременной замены или вызывает проблемы совместимости.
| Категория материала | Примеры общих спецификаций | Типичные соображения |
|---|---|---|
| Углеродистая сталь | ASTM A234 WPB | Общее применение в промышленных трубопроводах; может потребоваться защита от коррозии. |
| Низкотемпературная углеродистая сталь | АСТМ А420 ВПЛ6 | Области применения, требующие заданной низкотемпературной прочности. |
| Легированная сталь | Применимые марки ASTM A234, например WP11 или WP22. | Выбранные высокотемпературные или специальные условия эксплуатации. |
| Аустенитная нержавеющая сталь | ASTM A403 WP304/304L или WP316/316L | Коррозионная стойкость в подходящих средах; Выбор сорта зависит от среды и условий. |
| Дуплекс из нержавеющей стали | Применимые марки ASTM A815 | Области применения, требующие сочетания прочности и коррозионной стойкости. |
| Никелевые сплавы | Применимые марки ASTM B366 | Специализированные агрессивные, высокотемпературные или другие агрессивные среды. |
Оцените реальную среду обслуживания
Прежде чем подтвердить выбор материала, инженеры должны учитывать состав жидкости, рабочие и расчетные температуры, давление, механизмы коррозии, возможные загрязнения и чистящие химикаты. Например, нержавеющая сталь не всегда устойчива ко всем агрессивным средам. Концентрация хлоридов, температура и другие условия могут существенно влиять на его производительность.
Подтвердить отслеживаемость материалов
Для критически важных промышленных проектов покупателям могут потребоваться сертификаты испытаний материалов, идентификация плавки или партии, записи о химическом составе, результаты механических испытаний и инспекционная документация. Требования различаются в зависимости от спецификации материала, спецификации проекта и руководящих норм.
Покупатели должны подтвердить точную марку и применимый стандарт материала, а не полагаться на такие описания, как «нержавеющая сталь» или «высокопрочный сплав». Эти общие термины не дают достаточно информации для установления пригодности.
5. Размеры, толщина стенок и стандарты.
Совместимость размеров является одной из наиболее частых причин проблем, которых можно избежать при монтаже труб. Даже фитинг, изготовленный из правильного материала, может оказаться непригодным, если его номинальный размер, наружный диаметр, толщина стенки или конечные размеры не соответствуют конструкции.
Понимание ASME B16.9
ASME B16.9 охватывает габаритные размеры, допуски, номинальные характеристики, испытания и маркировку фабричных фитингов, приваренных встык, размером от NPS 1/2 до NPS 48 или от DN 15 до DN 1200. Это широко используемый стандарт для стандартизированных компонентов промышленных трубопроводов.
Стандарт не следует путать с полной спецификацией материала или заменой конструкции трубопроводной системы. Требования к материалам, процедурам сварки, эксплуатационной пригодности и другие обязательства по проекту должны быть оговорены в применимых стандартах материалов, нормах для трубопроводов и проектной документации.
Соответствуйте толщине стены
График труб обычно используется для определения толщины стенок в стандартизированных трубопроводных системах. Однако один и тот же номинальный размер трубы может иметь разную толщину стенок в зависимости от ее сортамента. Поэтому покупатели должны подтвердить фактические необходимые размеры и убедиться, что фитинг подходит для ответной трубы.
Подтвердите сварные концы
Для фитингов, приваренных встык, обычно требуются подготовленные концы, подходящие для указанной процедуры сварки. Подготовка торца, геометрия фаски, отверстие корня и выравнивание должны соответствовать применимому стандарту, утвержденной процедуре сварки и техническим требованиям.
6. Как правильно выбрать фитинги для стыковой сварки для вашего проекта
Структурированный процесс выбора помогает предотвратить неправильные заказы, задержку монтажа и незапланированную замену материалов. Начните с технических требований, а затем проверьте способность поставщика производить и документировать указанную продукцию.
Шаг 1: Определите условия эксплуатации
Запишите расчетное давление, рабочую температуру, состав жидкости или газа, факторы коррозии и соответствующие нормы проекта. Эти условия устанавливают границы выбора материалов и компонентов.
Шаг 2. Определите геометрию фитинга
Укажите, нужен ли вам колено, тройник, переходник, колпачок или другая конфигурация. Укажите угол, радиус, расположение ответвлений и любые требования к ориентации, указанные в утвержденных чертежах.
Шаг 3. Подтвердите полную спецификацию
Укажите номинальный размер, форму или толщину стенки, марку материала, применимый производственный стандарт и подготовку торца. Если необходимы нестандартные размеры, представьте чертежи с четко указанными допусками и критериями приемки.
Шаг 4: Установите требования к проверке
Определите, какие записи, проверки и тесты необходимы для проекта. Они могут включать проверку размеров, сертификаты материалов, визуальный осмотр, неразрушающий контроль или другие определенные действия по проверке. Не все испытания применимы к каждому фитингу, и испытания должны быть согласованы до начала производства.
Шаг 5. Просмотрите полное коммерческое предложение
Сравните предложения, используя одну и ту же техническую спецификацию. Подтвердите количество, единицу измерения, время производства, упаковку, условия доставки, требования к документации и процедуры обращения с несоответствующей продукцией.
- Используйте утвержденные чертежи, а не полагайтесь только на названия продуктов.
- Уточните любые различия между запрошенной спецификацией и предлагаемой альтернативой.
- Запросите подтверждение точной марки материала и стандарта размеров.
- Согласуйте требования к проверке и документации перед размещением заказа.
- Оцените общую стоимость проекта, включая риски доработки, доставки и замены.
7. Контроль качества и аспекты сварки
Надежные фитинги, приваренные встык, требуют не только правильной маркировки. Постоянство производства, проверка материалов, точность размеров, состояние поверхности и соответствующий контроль — все это способствует повышению качества продукции.
Проверка размеров
Критические измерения могут включать внешний диаметр, толщину стенки, размеры от центра до конца, общую длину, геометрию ответвления и подготовку конца. Критерии проверки должны соответствовать применимому стандарту на продукцию и спецификации покупки.
Проверка материала
Идентификация материала и документация помогают подтвердить, что поставляемые фитинги соответствуют указанному классу. Если этого требует проект, могут использоваться дополнительные методы проверки для установления идентичности или прослеживаемости сплава. План проверки должен определять метод, охват и критерии приемки.
Проверка поверхности и производства
Фитинги следует проверять на наличие недопустимых поверхностных дефектов, деформаций, повреждений и других условий, которые могут повлиять на соответствие требованиям или установку. Методы изготовления могут различаться в зависимости от типа фитинга, размеров, материала и применимых спецификаций.
Контроль сварки и монтажа
Перед сваркой персонал должен проверить совместимость материалов, посадку, чистоту, выравнивание и утвержденную процедуру сварки. Тепловложение, температура между проходами, предварительный нагрев и послесварочная термообработка могут потребовать контроля в зависимости от материала, толщины, условий эксплуатации и руководящих норм.
В зависимости от применения могут быть указаны такие методы контроля, как визуальный контроль, радиографический контроль, ультразвуковой контроль, магнитопорошковый контроль или контроль проникающей жидкости. Метод и объем проверки должны определяться применимыми нормами и требованиями проекта, а не предполагаться одинаковыми для всех фитингов.
8. Распространенные проблемы при покупке и установке
Заказ только по номинальному размеру
Два фитинга с одинаковым номинальным размером могут различаться материалом, типом конструкции, геометрией или стандартом. Неполное описание покупки увеличивает риск получения компонента, который невозможно установить по назначению. Всегда предоставляйте полную техническую спецификацию.
Выбор материалов только по цене
Более дешевый сорт может не обеспечить требуемой коррозионной стойкости, температурной устойчивости или механических свойств. Прежде чем рассматривать цену, сравните полную спецификацию материала и проверьте его пригодность для проектных условий.
Игнорирование допусков и подгонки
Несоответствие размеров может затруднить выравнивание, увеличить время изготовления и повлиять на качество сварки. Перед изготовлением проверьте размеры и допуски сопряжений, особенно для сборных трубных катушек или систем с ограниченным пространством для установки.
Оставляем документацию до конца
Отсутствие сертификатов или неясная возможность отслеживания могут задержать проверку и приемку проекта. Установите требования к документации на этапе предложения и подтвердите, что записи будут идентифицировать поставляемую продукцию и соответствующие партии материалов.
Неспособность защитить продукты во время доставки
Влага, загрязнение, удары и плохие условия хранения могут повредить фитинги или повлиять на их состояние перед установкой. Укажите соответствующие методы упаковки, идентификации, обращения и хранения в зависимости от материала и условий транспортировки.
9. Практический контрольный список закупок фитингов под приварку встык.
Прежде чем отправить запрос котировок, подготовьте информацию ниже. Полный запрос позволяет поставщикам более точно оценить требования и помогает покупателям сравнивать предложения на равноценной основе.
- Тип продукта:Колено, тройник, переходник, колпачок или другой указанный фитинг.
- Размеры:Номинальный размер трубы, обозначение DN или NPS и требуемая геометрия.
- Толщина стенки:График труб или указанная минимальная толщина стенки.
- Материал:Точные характеристики и класс материала.
- Стандарт изготовления:Применимые требования ASME, ASTM, EN или другие требования, указанные в проекте.
- Условия эксплуатации:Расчетное давление, температура, условия эксплуатации жидкости и коррозия.
- Завершающая подготовка:Требуемая конфигурация сварочного конца и применимый стандарт.
- Количество:Количество штук для каждого размера и типа крепления.
- Документы качества:Сертификаты, протоколы проверок, протоколы испытаний и требования к отслеживаемости.
- Доставка:Требуемая дата доставки, пункт назначения, упаковка и условия доставки.
- Особые требования:Чертежи, дополнительные допуски, маркировка или критерии приемки для конкретного проекта.
Предоставление этой информации в начале сокращает циклы разъяснений и облегчает выявление различий между предложениями поставщиков. Если какая-либо техническая деталь остается неопределенной, попросите ответственного инженера по трубопроводам подтвердить ее до окончательного оформления заказа.
10. Часто задаваемые вопросы о фитингах под стыковую сварку
1. Для чего в основном используются фитинги для стыковой сварки?
Они соединяют участки труб, изменяют направление потока, создают разветвления, переход между размерами труб и закрывают концы труб. Они обычно используются в промышленных технологических трубопроводах, энергетических объектах, химических заводах, системах очистки воды и других устройствах, требующих постоянных сварных соединений.
2. Чем отличаются стыковые сварные фитинги от резьбовых?
Фитинги, приваренные встык, соединяются с концами трубы посредством сварки, а резьбовые фитинги соединяются с помощью ответной резьбы. Стыковые сварные соединения часто предпочтительнее в тех случаях, когда важны постоянные соединения и непрерывный внутренний путь потока. Резьбовые фитинги могут быть полезны в подходящих случаях с меньшим диаметром отверстия или в особых случаях эксплуатации. Соответствующее подключение зависит от норм проектирования и условий эксплуатации.
3. Какой стандарт обычно используется для фитингов, приваренных встык?
ASME B16.9 широко используется для изготовления фабричных фитингов для стыковой сварки. В его рамках рассматриваются размеры, допуски, номинальные характеристики, испытания и маркировка. Для проекта также необходимо подтвердить применимую спецификацию материала и код трубопровода.
4. Как выбрать правильную марку материала?
Учитывайте состав жидкости, расчетное давление, температуру, механизмы коррозии, механические требования и применимые нормы и правила. Уточните точную спецификацию и марку материала у ответственного инженера, вместо того чтобы полагаться на общее описание, например, углеродистая сталь или нержавеющая сталь.
5. Должна ли толщина стенки фитинга соответствовать трубе?
Фитинг должен соответствовать применимым требованиям к конструкции и размерам и быть совместим с подключаемой трубой. Покупатели должны указать требуемую спецификацию или толщину стенок, а также проверить конечные размеры и подготовку сварных швов. Любое допустимое несоответствие должно быть устранено в соответствии с утвержденными требованиями к проектированию и сварке.
6. Какие документы мне следует запросить у поставщика?
В зависимости от проекта документы могут включать сертификаты испытаний материалов, протоколы проверки размеров, информацию об идентификации продукта и отслеживании, применимую документацию о соответствии, а также определенные отчеты о неразрушающем контроле или испытаниях. Согласуйте необходимые документы перед производством или отправкой.
7. Можно ли изготовить фитинги для стыковой сварки по индивидуальному заказу?
Некоторые производители могут поставлять фитинги с согласованными нестандартными размерами, материалами или требованиями, специфичными для проекта, в зависимости от производственных возможностей и применимых норм. Предоставьте чертежи, требования к материалам, допуски, количества и критерии проверки, чтобы поставщик мог оценить осуществимость. Не следует считать, что изготовленная на заказ продукция соответствует стандарту во всех отношениях, если требования не были проверены.
8. Как я могу снизить общую стоимость покупки фитингов для стыковой сварки?
Сократите затраты, которых можно избежать, выпуская полные спецификации, объединяя совместимые заказы, планируя графики поставок, проверяя документацию поставщиков и предотвращая несоответствия размеров или материалов. Оцените качество, надежность доставки и возможные доработки наряду с указанной ценой за единицу продукции.
Найдите подходящие фитинги для стыковой сварки для вашего проекта
Выбор подходящих фитингов для стыковой сварки требует пристального внимания к маркам материалов, размерам, применимым стандартам, требованиям к сварке и условиям эксплуатации. Работа с поставщиком, который понимает эти требования, может помочь оптимизировать закупки, повысить ясность спецификаций и обеспечить более надежное выполнение проекта.
Вэньчжоу Lianhe Valve Fitting Co., Ltd.является потенциальным партнером по закупкам для покупателей, оценивающих фитинги промышленной арматуры и компоненты трубопроводных соединений. При обсуждении ваших требований укажите предполагаемое применение, тип фитинга, размер, марку материала, применимый стандарт, количество и любую документацию по конкретному проекту, необходимую для создания четкой основы для предложения.
Ищете фитинги для стыковой сварки для будущего промышленного проекта?Связаться с намичтобы обсудить ваши требования к продукции, технические характеристики и потребности в источниках поставок с компанией Wenzhou Lianhe Valve Fitting Co., Ltd.
