Глухой фланец из нержавеющей стали высокой прочности для уплотнения трубопроводов

Обзор

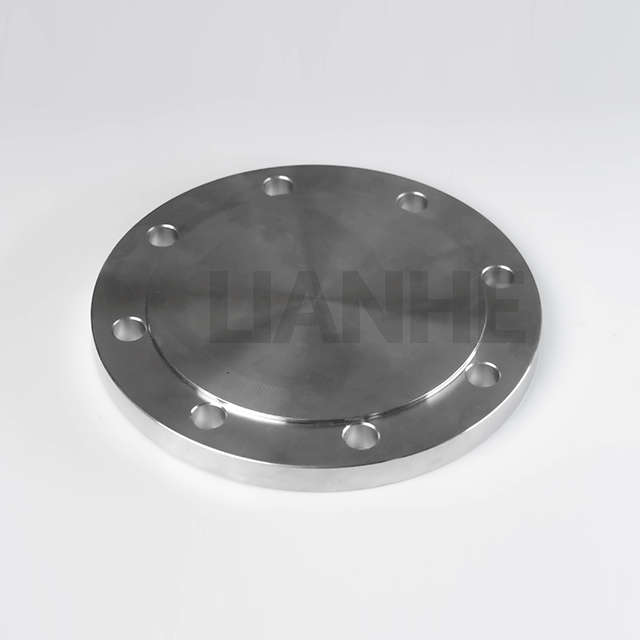

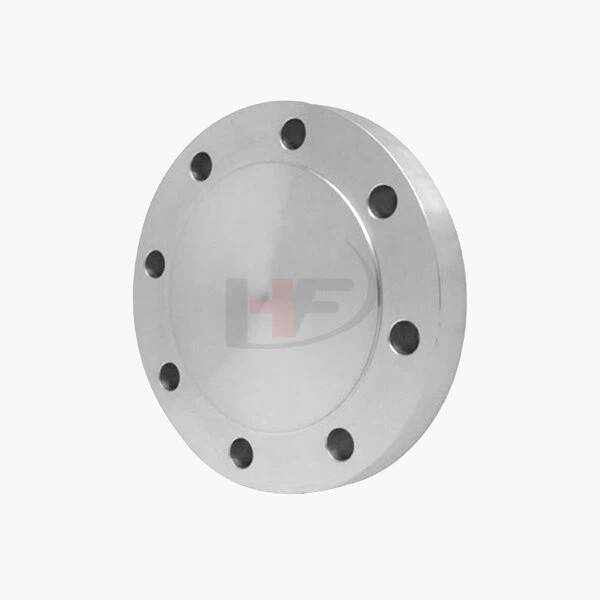

Глухой фланец из высокопрочной нержавеющей стали — это трубный фитинг премиум-класса, предназначенный для постоянной герметизации конца трубопровода или обеспечения доступа для проверки и технического обслуживания в агрессивных средах под высоким давлением. Этот фланец, изготовленный из нержавеющей стали 304 или 316, имеет цельный диск и отверстия для болтов, соответствующие стандарту ANSI B16.5, что обеспечивает герметичность и структурную стабильность.

Функции

Прочная конструкция:

Цельный диск из нержавеющей стали (304/316) с толщиной, соответствующей ASME B16.5 (класс от 150 до 2500), рассчитанный на рабочее давление до 2500 фунтов на квадратный дюйм (нержавеющая сталь 316, класс 300).

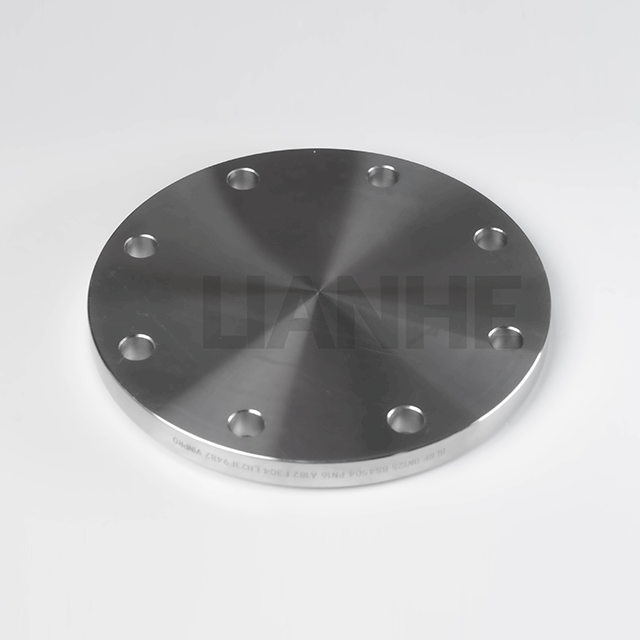

Гладкая выступающая поверхность (RF) или плоская поверхность (FF) (Ra ≤1,6 мкм) обеспечивает оптимальный контакт прокладки, снижая риск утечек на 40 % по сравнению с шероховатыми поверхностями.

Прецизионная обработка:

Отверстия для болтов просверлены с точными делительными окружностями (PCD) в соответствии с ANSI B16.5, что обеспечивает совмещение с ответными фланцами и равномерное распределение нагрузки на болты.

Скошенные края предотвращают появление заусенцев и облегчают установку прокладки, а также дополнительные зенкованные отверстия для болтов под приварку в раструб в условиях высокой вибрации.

Устойчивость к коррозии и температуре:

Вариант из нержавеющей стали 316 устойчив к хлоридной коррозии в морских и химических средах, а сталь 304 идеально подходит для общепромышленного использования (диапазон температур: от -250°C до 800°C).

Пассивированная поверхность (316) снижает выщелачивание ионов металлов, что соответствует требованиям FDA 21 CFR, часть 177, для применения в пищевой промышленности.

Соответствие и сертификация:

Соответствует ASME B16.5, ISO 1092-1 и NACE MR0175 (нержавеющая сталь 316), а для целей аудита доступны отчеты о отслеживании материалов и заводские сертификаты.

Приложение

Идеально подходит для герметизации трубопроводов и доступа в критических системах:

Переработка нефти и газа: Герметизация конечных точек трубопроводов на нефтеперерабатывающих и нефтехимических заводах с помощью нержавеющей стали 316, устойчивой к сероводородной коррозии.

Еда и напитки: Обеспечение отверстий доступа для очистки резервуаров на молочных и пивоваренных заводах из нержавеющей стали 304, соответствующей санитарным стандартам 3-A, для прямого контакта с пищевыми продуктами.

Производство электроэнергии: Герметизация контрольных точек паропроводов на тепловых станциях, выдерживающих температуру 550°C и давление 200 бар в системах с комбинированным циклом.

Морская инженерия: Герметизация проходов корпуса и точек доступа к балластным цистернам из нержавеющей стали 316, выдерживающей постоянное погружение в морскую воду.

Часто задаваемые вопросы

Вопрос: Как выбрать правильный класс фланца для моего применения??

А:Выбирайте в зависимости от рабочего давления (например, класс 150 для ≤300 фунтов на квадратный дюйм, класс 300 для ≤800 фунтов на квадратный дюйм), подробно описанного в таблицах давления и температуры ASME B16.5.

Вопрос: Можно ли повторно использовать глухие фланцы??

А:Да, если поверхность не повреждена и тщательно очищена; замените прокладки и болты для надежной повторной герметизации.

Вопрос: Какой материал прокладки рекомендуется для высокотемпературного пара??

А:Используйте прокладки с графитовой или металлической оболочкой (до 650°C), избегая прокладок из ПТФЭ, которые разлагаются при температуре выше 260°C.

Вопрос: Существуют ли облегченные варианты для морских приложений??

А:Да, доступны легкие фланцы из нержавеющей стали 316 с уменьшенным расположением болтов, соответствующие стандартам DNVGL для морских платформ.
