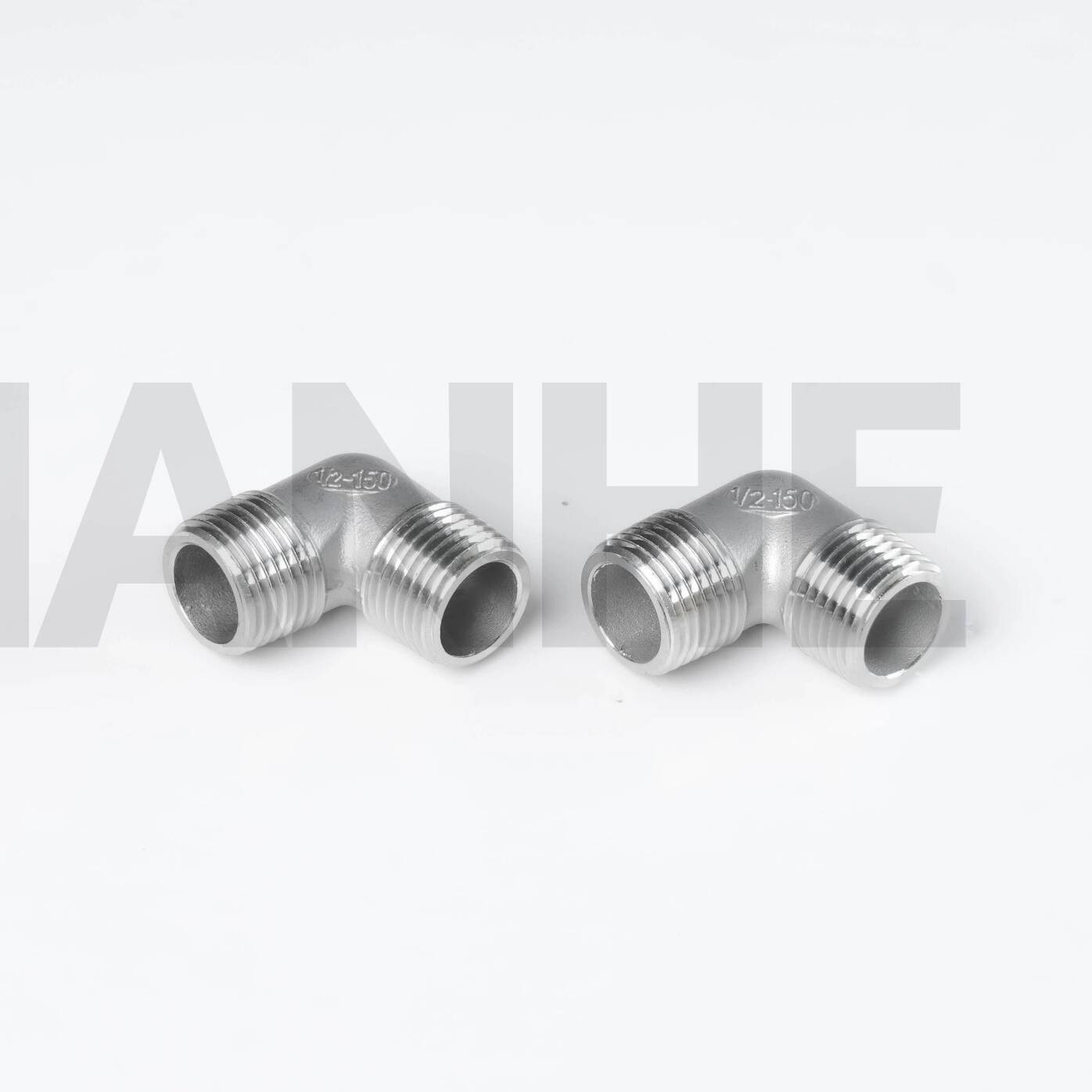

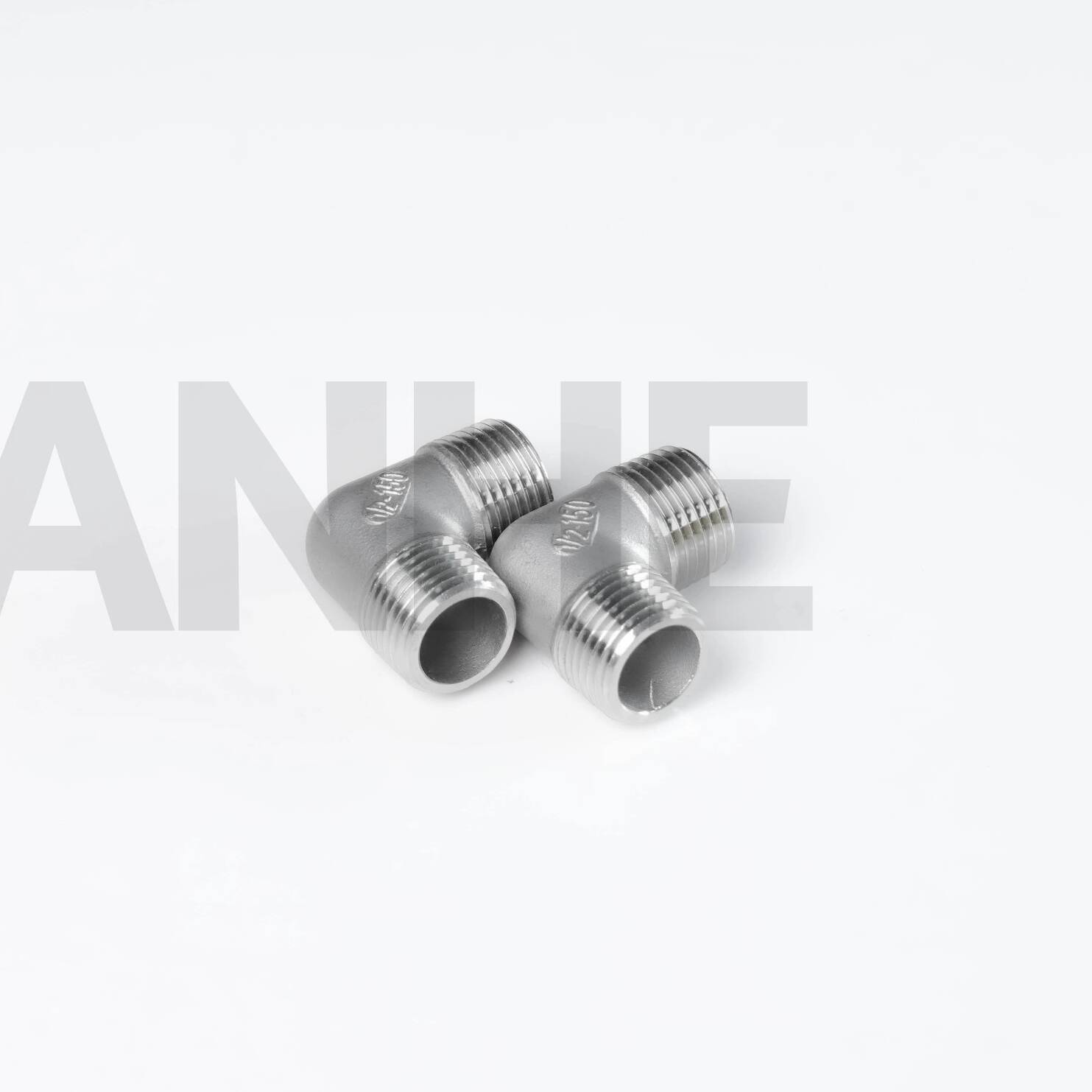

Угловые фитинги из нержавеющей стали высокого давления 150# 90DEG с резьбой

Обзор

Отводы из нержавеющей стали высокого давления 150# с резьбой 90 градусов представляют собой прецизионные трубопроводные фитинги, предназначенные для изменения направления в резьбовых системах высокого давления, обеспечивая при этом герметичность соединений и структурную стабильность. Эти колена, изготовленные из нержавеющей стали 304 или 316, имеют резьбу NPT (ANSI B1.20.1) и радиус 1,5D, что идеально подходит для промышленного и коммерческого применения, требующего как прочности, так и коррозионной стойкости.

Функции

Премиум-материал и резьба:

Изготовлен из нержавеющей стали ASTM A312 (304 или 316) с минимальной прочностью на разрыв 515 МПа и удлинением ≥30 % для ударопрочности в условиях высокого давления.

Внутренняя резьба NPT (угол 60°, 11,5 витков на дюйм для размеров 1/2–2 дюйма), обработанная с допуском ±0,05 мм, протестированная при 1,5-кратном рабочем давлении (150 фунтов на квадратный дюйм для номинала 150#).

Оптимизация потока и напряжения:

Радиус осевой линии 1,5D (соответствует стандарту ANSI B16.11) снижает сопротивление потоку и турбулентность, достигая значений Cv на 10 % выше, чем у стандартных колен с коротким радиусом.

Усиленные пяточная и носочная части (толщина стенок в 1,2 раза больше) выдерживают тепловое расширение и вибрацию, что критически важно для соединений насоса и компрессора.

Универсальная совместимость:

Присоединяется к трубам из углеродистой, нержавеющей стали и пластика с резьбой NPT, подходит для воздуха, воды, масла и неагрессивных газов.

Доступны размеры от 1/8 до 4 дюймов NPS, с опциями класса 40 (стандартное давление) и класса 80 (высокое давление) (до 3000 фунтов на квадратный дюйм для класса 80).

Соответствие и завершение:

Соответствуют стандартам ASME B16.11 и MSS SP-83, с дополнительной электрополировкой (Ra ≤0,8 мкм) для систем высокой чистоты в фармацевтической и полупроводниковой промышленности.

Пассивированная поверхность (для колен 316) снижает выщелачивание ионов металлов, обеспечивая соответствие требованиям FDA 21 CFR, часть 177, для применений в пищевой промышленности.

Приложение

Идеально подходит для высокого давления и агрессивных сред:

Промышленная гидравлика: Перенаправление гидравлической жидкости в машинах и системах автоматизации, с 316 коленами, устойчивыми к разрушению из-за присадок к маслу.

Системы отопления, вентиляции и кондиционирования: Линии конденсата и хладагента в коммерческих зданиях с коленами 304, обеспечивающие надежное соединение во влажной среде.

Химические лаборатории: Линии передачи химикатов высокой чистоты с электрополированными коленами 316, минимизирующими риск загрязнения в системах доставки реагентов.

Морское оборудование: Соединение бортовых трубопроводов пресной воды и топлива из нержавеющей стали 316, устойчивой к брызгам соленой воды и коррозии в течение более 10 лет.

Часто задаваемые вопросы

Вопрос: Можно ли использовать эти колена с резьбой British Standard Pipe (BSP)??

А:Нет, у них резьба NPT; используйте переходник NPT-BSP для совместимости с системами метрической резьбы.

Вопрос: Какой резьбовой герметик рекомендуется использовать??

А:Используйте ленту из ПТФЭ или смазку для труб для воды/газа; для масляных систем высокого давления рассмотрите возможность использования анаэробных герметиков для повышения устойчивости к утечкам.

Вопрос: Как предотвратить истирание резьбы из нержавеющей стали??

А:Нанесите противозадирный состав (на основе никеля для высоких температур) и избегайте чрезмерной затяжки сверх рекомендованного момента (например, 40 Н·м для колен 1 дюйм).

Вопрос: Существуют ли пожаробезопасные варианты для легковоспламеняющихся сред??

А:Несмотря на то, что нержавеющая сталь 316 не является огнестойкой, высокая температура плавления (1400°C) делает ее подходящей для сред с умеренным пожароопасным использованием в сочетании с металлическими прокладками.
