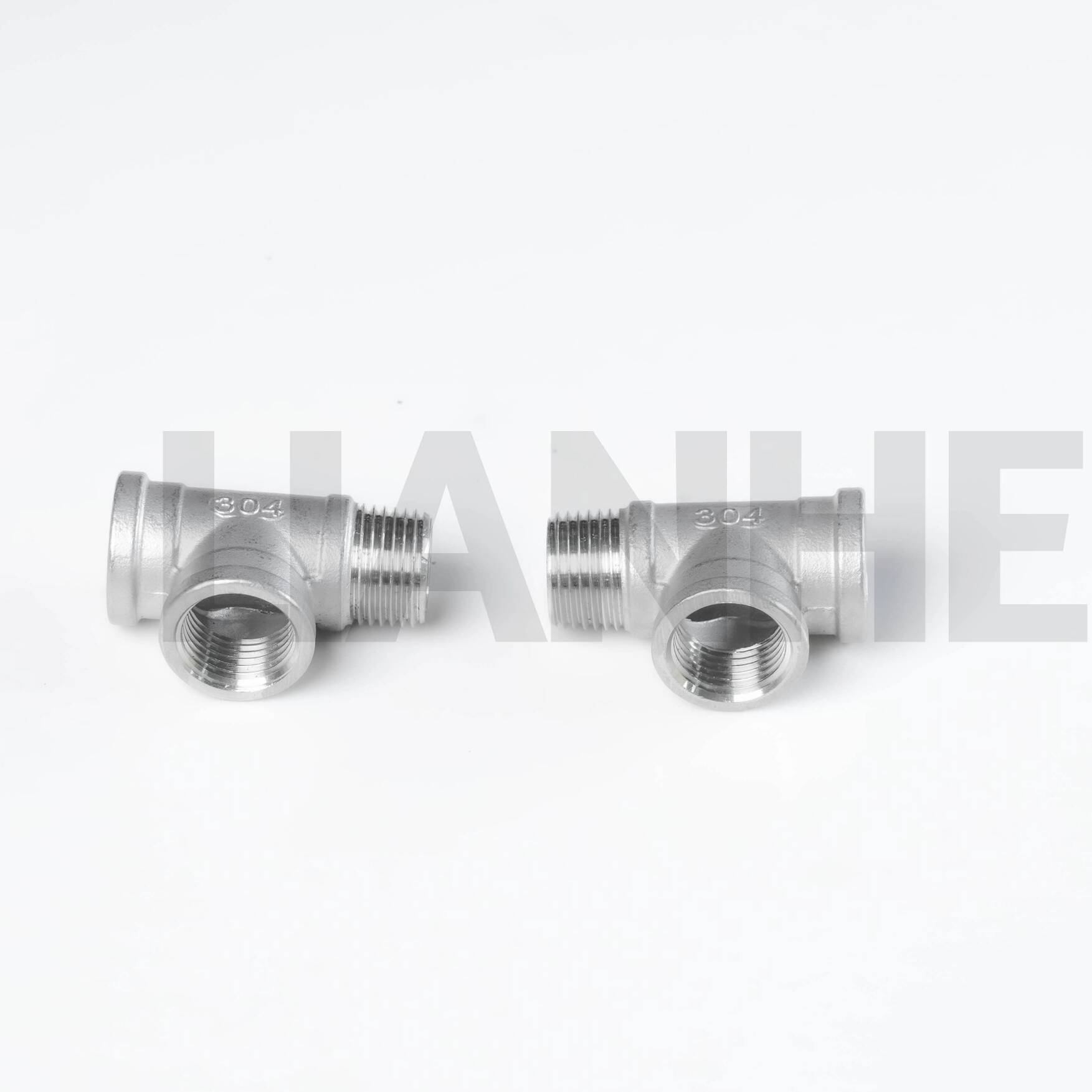

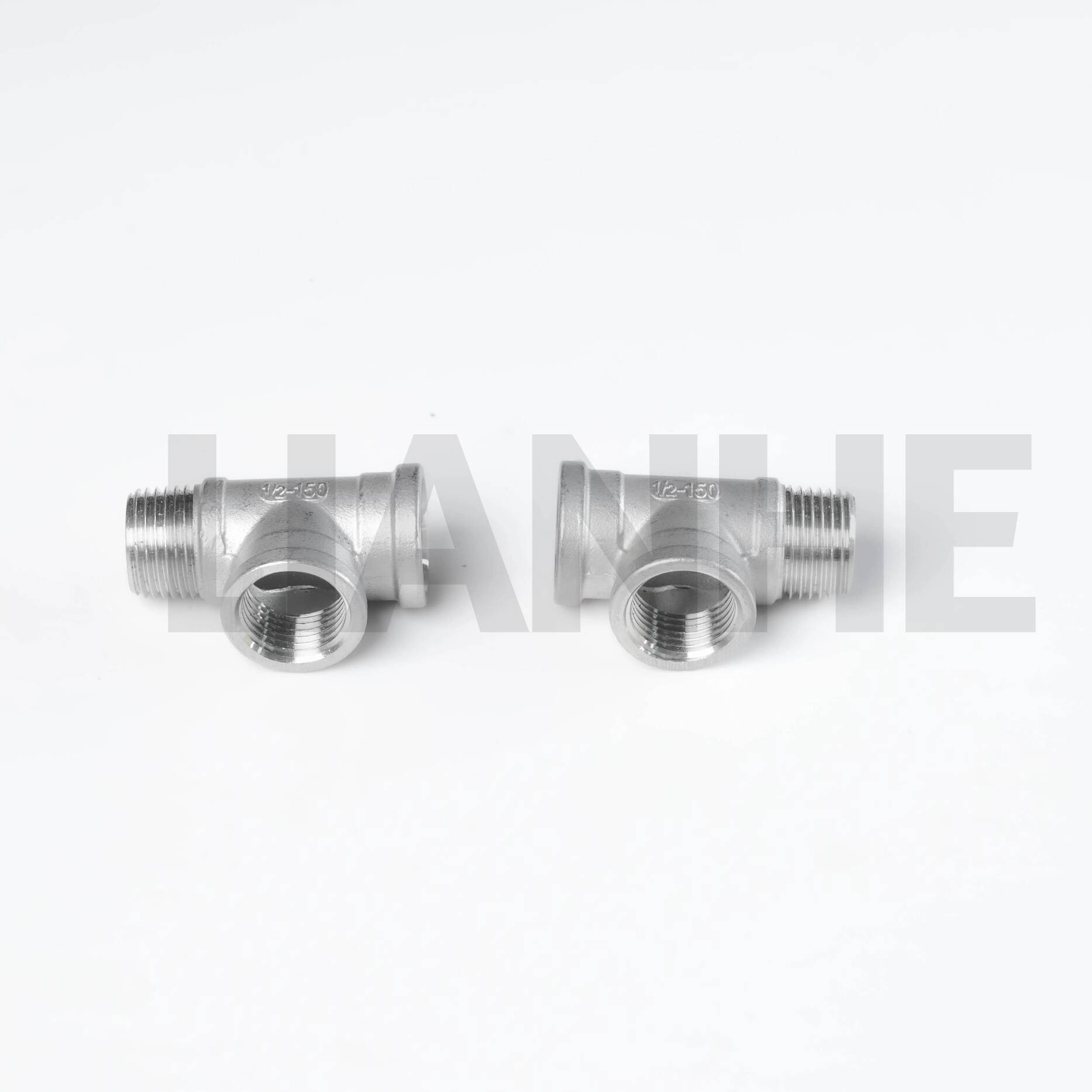

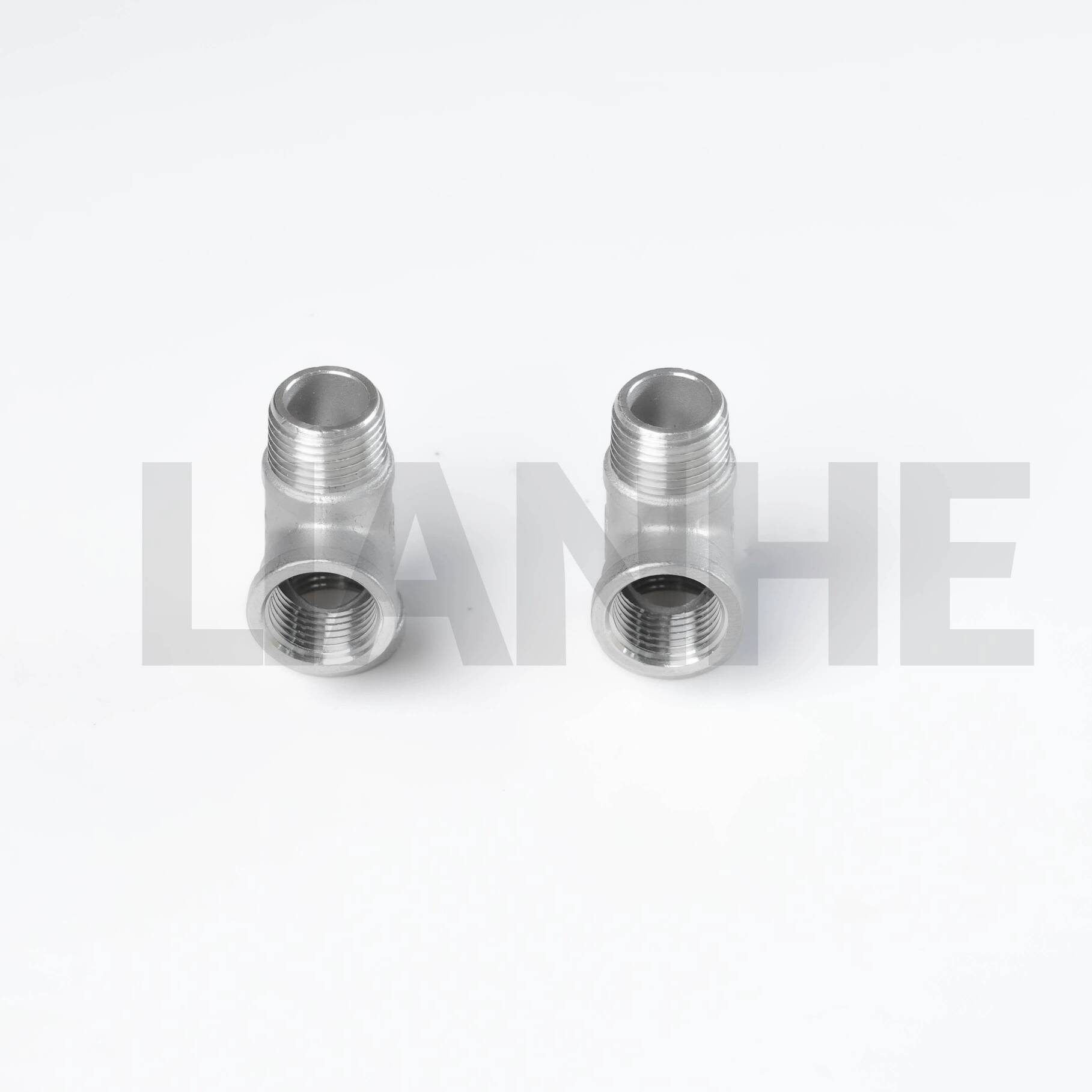

Тройник из нержавеющей стали высокого давления F/M с резьбой класса 150 для разветвления труб

Обзор

Тройник из нержавеющей стали высокого давления с резьбой F/M класса 150 — это универсальный трубный фитинг, предназначенный для создания ответвлений в системах трубопроводов с резьбой, сочетающий внутреннюю и наружную резьбу NPT для гибкой установки. Этот тройник, изготовленный из нержавеющей стали 304 или 316, имеет усиленное ответвление и соответствует классу 150, что делает его идеальным для промышленного и коммерческого применения при среднем давлении.

Функции

Смешанный дизайн резьбы:

Внутренняя резьба NPT (F) на основной линии и наружная резьба NPT (M) на ответвлении (или наоборот), что обеспечивает прямое соединение с резьбовыми клапанами, манометрами или трубами без переходников.

Резьба, соответствующая ANSI B1.20.1 (конус 60°), обеспечивает герметичное уплотнение до 300 фунтов на квадратный дюйм (класс 150) с тефлоновой лентой или трубной смазкой.

Усиленная конструкция ветвей:

Более толстая стенка в месте соединения ответвления (1,2x основная стенка) выдерживает нагрузки давления, снижая концентрацию напряжений на 20 % по сравнению со стандартными тройниками.

Гладкий внутренний радиус (1,0-кратная толщина стенки трубы) минимизирует турбулентность и подходит для скоростей потока до 500 галлонов в минуту (тройник 4 дюйма).

Материал и производительность:

нержавеющая сталь 304 (ASTM A312) общего назначения; Нержавеющая сталь 316 (ASTM A316) для агрессивных сред, диапазон температур от -20°C до 180°C (резьба с уплотнением из ПТФЭ).

Рассчитан на рабочее давление до 300 фунтов на квадратный дюйм (класс 150), толщина стенок класса 40 обеспечивает структурную целостность в системах умеренного давления.

Соответствие требованиям и универсальность:

Соответствуют стандартам ASME B16.11 и MSS SP-83, доступны в размерах от 1/8 до 4 дюймов NPS, с одинаковым тройником (все резьбы одинакового размера) и переходным тройником (отвод меньшего размера).

Приложение

Идеально подходит для резьбовых ответвлений в промышленных и коммерческих системах:

Системы отопления, вентиляции и кондиционирования: Разветвление от основных трубопроводов охлажденной воды до вентиляционных установок в коммерческих зданиях, с использованием нержавеющей стали 304, устойчивой к коррозии, вызванной влажностью.

Линии сжатого воздуха: Creating connections to air tools and valves in factory automation, with Class 150 rating suitable for 120 PSI air systems.

Сантехнические и водопроводные работы: Разветвление от магистральной водопроводной сети к бытовым водопроводам в соответствии со стандартом NSF/ANSI 61 для питьевого водоснабжения.

Химическая обработка: Линии впрыска химикатов под низким давлением на нефтеперерабатывающих заводах из нержавеющей стали 316, устойчивой к воздействию слабых кислот и щелочей.

Часто задаваемые вопросы

Вопрос: В чем разница между конфигурациями резьб F/M и M/F??

А:У F/M есть самка на главной и самец на ветке; M/F меняет это положение, обеспечивая гибкость при подключении к различным резьбовым компонентам.

Вопрос: Можно ли использовать этот тройник с резьбой British Standard Pipe (BSP)??

А:Нет, резьбы NPT несовместимы с BSP; используйте адаптер NPT-BSP для совместимости со стандартами.

Вопрос: Как предотвратить заедание резьбы в соединениях из нержавеющей стали??

А:Нанесите противозадирный состав на основе никеля и избегайте чрезмерной затяжки; затяните момент до 30 Н·м для резьбы 1 дюйм, чтобы предотвратить повреждение.

Вопрос: Подходит ли тройник для вакуумных применений??

А:Да, рассчитан на полный вакуум (29 дюймов рт. ст.), но для повышения устойчивости к утечкам в вакуумных линиях используйте металлические прокладки или анаэробные герметики.
