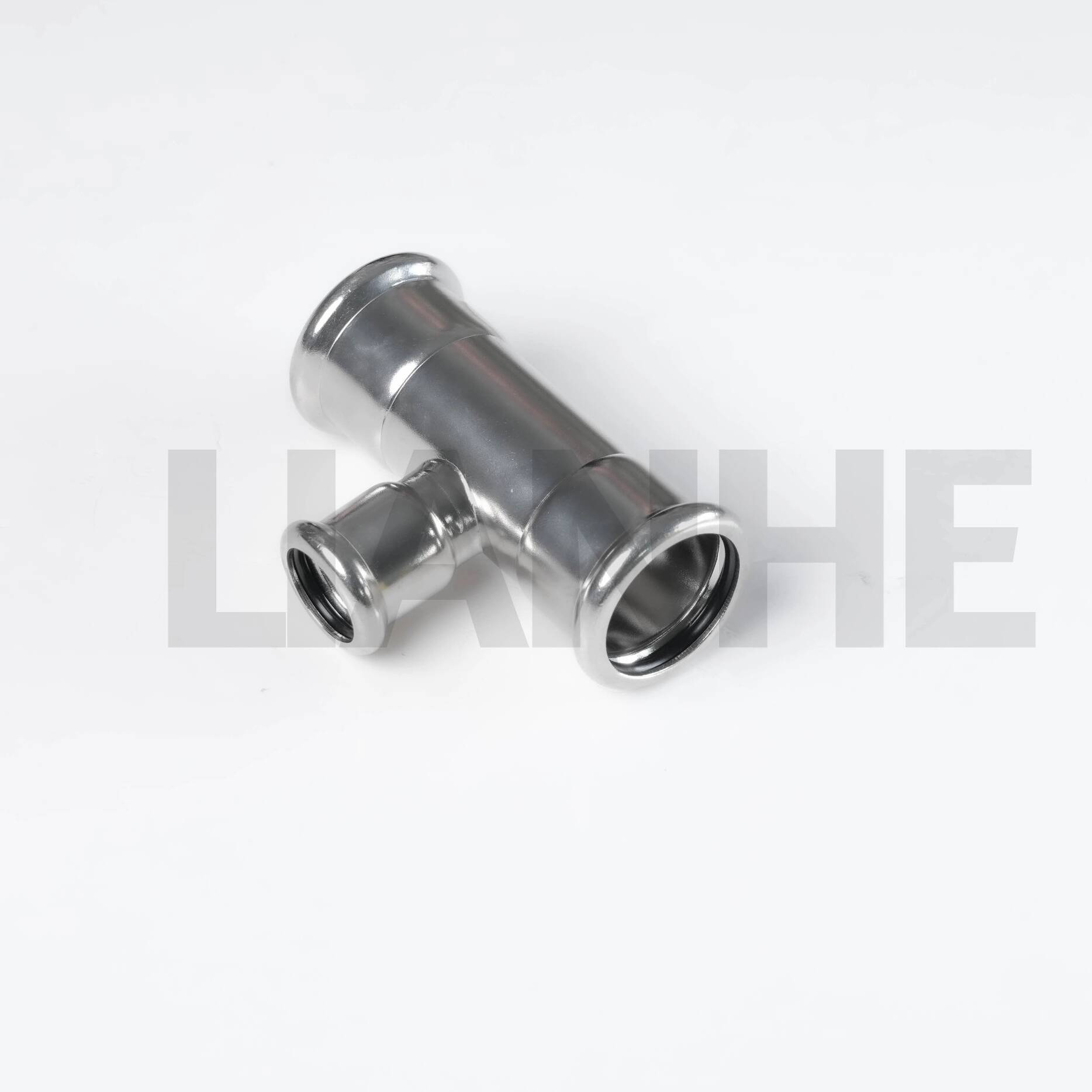

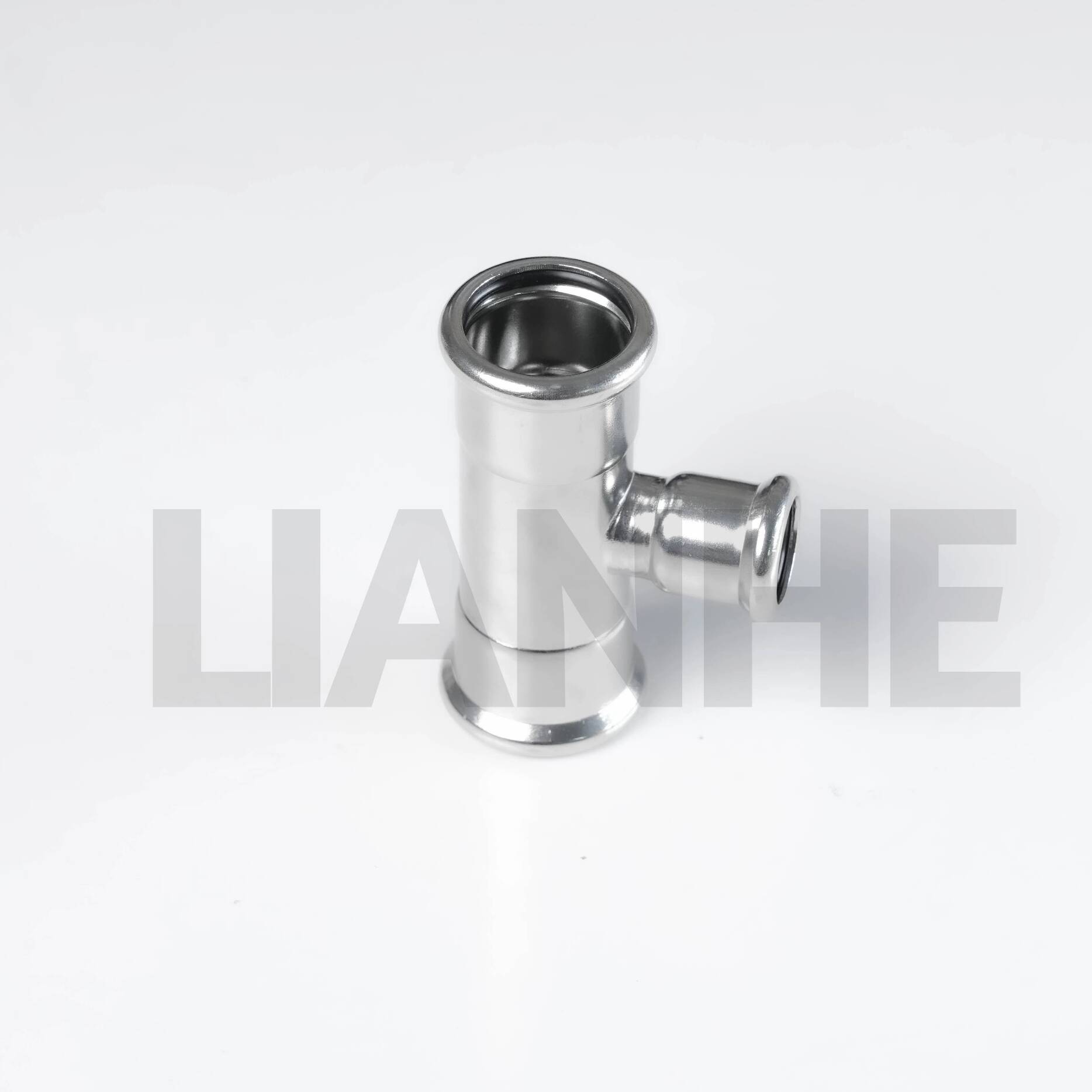

Пресс-фитинги переходного тройника из нержавеющей стали 304/316L высокой чистоты для жидкостных систем

Обзор

Пресс-фитинги-переходники-тройники из нержавеющей стали 304/316L высокой чистоты представляют собой прецизионные компоненты труб, предназначенные для соединения труб различного диаметра в системах запрессовки, сохраняя при этом целостность потока и чистоту. Эти тройники, изготовленные из нержавеющей стали 304 или 316L, имеют конструкцию с запрессовкой (соответствует стандарту ISO 6122) и гладкое отверстие, идеально подходящее для применения в средах с высокой чистотой и агрессивными средами.

Функции

Премиум-материал и отделка:

Нержавеющая сталь 304L (низкоуглеродистая) или 316L (сверхнизкоуглеродистая) с пассивированной поверхностью (Ra ≤0,8 мкм) для систем высокой чистоты, снижающая выщелачивание ионов металлов в фармацевтических и полупроводниковых процессах.

Бесшовная конструкция (без сварных швов) сводит к минимуму захват частиц, что критически важно для сверхчистой воды и газа.

Преимущества технологии прессовой посадки:

Пресс-концы, соответствующие стандарту ISO 6122, создают прочные герметичные соединения за 3 секунды с помощью гидравлического пресс-инструмента, что сокращает время установки на 50 % по сравнению с резьбовыми переходниками.

Совместим с трубами из нержавеющей стали, меди и полиэтилена (НД: 15–63 мм), с визуальными индикаторами (деформированное прижимное кольцо) для подтверждения правильности посадки.

Оптимизированная по потоку конструкция:

Конструкция переходного тройника (например, 54 x 42 мм) обеспечивает плавный переход между размерами труб, а угол впуска 45° минимизирует турбулентность и потерю давления на 20 % по сравнению с острыми переходниками.

Усиленное ответвительное соединение (толщина стенки в 1,5 раза больше) выдерживает скачки давления в многолинейных системах и подходит для давления до 16 бар (232 фунтов на квадратный дюйм) при 20°C.

Соответствие и сертификация:

Соответствие санитарным стандартам EN 10226-1, NSF/ANSI 61 и 3-A, а также отчеты о отслеживании материалов и заводские сертификаты для критически важных применений.

Вариант 316L обеспечивает превосходную стойкость к межкристаллитной коррозии и идеально подходит для сварки в системах высокой чистоты без послесварочного отжига.

Приложение

Идеально подходит для систем с высокочистыми и агрессивными жидкостями:

Фармацевтическое производство: Соединение линий чистого пара и систем очищенной воды (PW) с использованием нержавеющей стали 316L, соответствующей классу VI USP и FDA 21 CFR, часть 177.

Производство полупроводников: Линии сверхчистой воды (UPW) и химико-механической планаризации (CMP) с пассивированными поверхностями, предотвращающими загрязнение частицами.

Еда и напитки: Системы смешивания напитков и линии пастеризации молочных продуктов, соответствующие санитарным стандартам 3-A для прямого контакта с пищевыми продуктами.

Биотехнологии и исследования: Линии перекачки лабораторных жидкостей для клеточных сред и реагентов с запрессованными соединениями, исключающими риск загрязнения резьбы.

Часто задаваемые вопросы

Вопрос: Можно ли использовать эти переходники с пластиковыми трубами??

А:Да, совместим с трубами PEX и PB с правильным наружным диаметром, но избегайте использования с жесткими пластиковыми трубами, находящимися под высоким давлением.

Вопрос: Каков диапазон температур для нержавеющей стали 316L??

А:От -250°C до 450°C, подходит для линий криогенного этанола и систем обеззараживания горячей воды.

Вопрос: Как очистить фитинг для применений с высокой степенью чистоты??

А:Используйте промывку деионизированной водой или стерилизацию паром; избегайте абразивных чистящих средств, которые могут поцарапать пассивированную поверхность.

Вопрос: Можно ли использовать пресс-соединение в вакуумных системах??

А:Да, механическая блокировка обеспечивает надежную герметизацию в условиях вакуума (до 29 дюймов рт. ст.), но для экстремального вакуума рекомендуется использовать уплотнения металл-металл.
