Колено из высокопрочной нержавеющей стали 90DEG для промышленных трубопроводов

Обзор

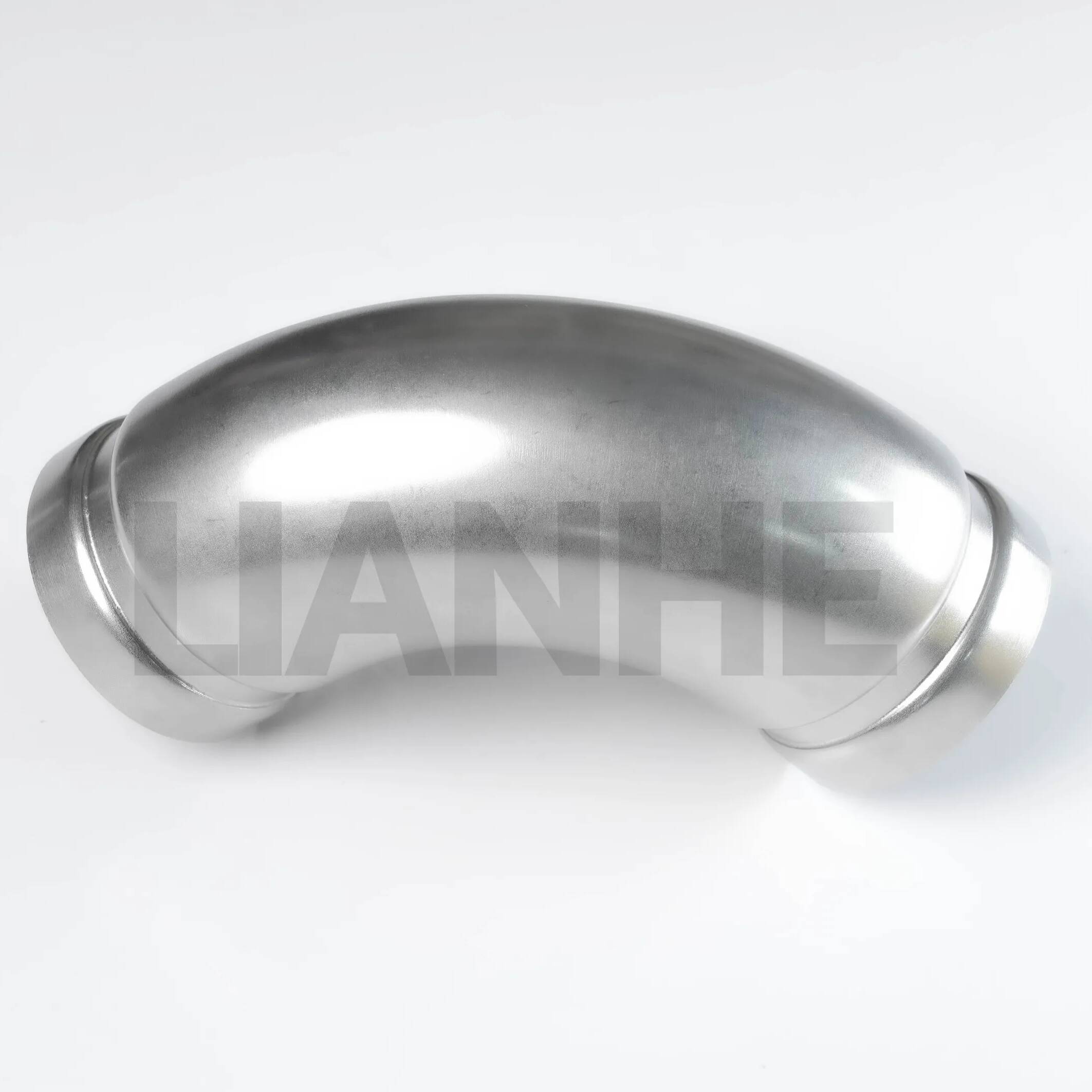

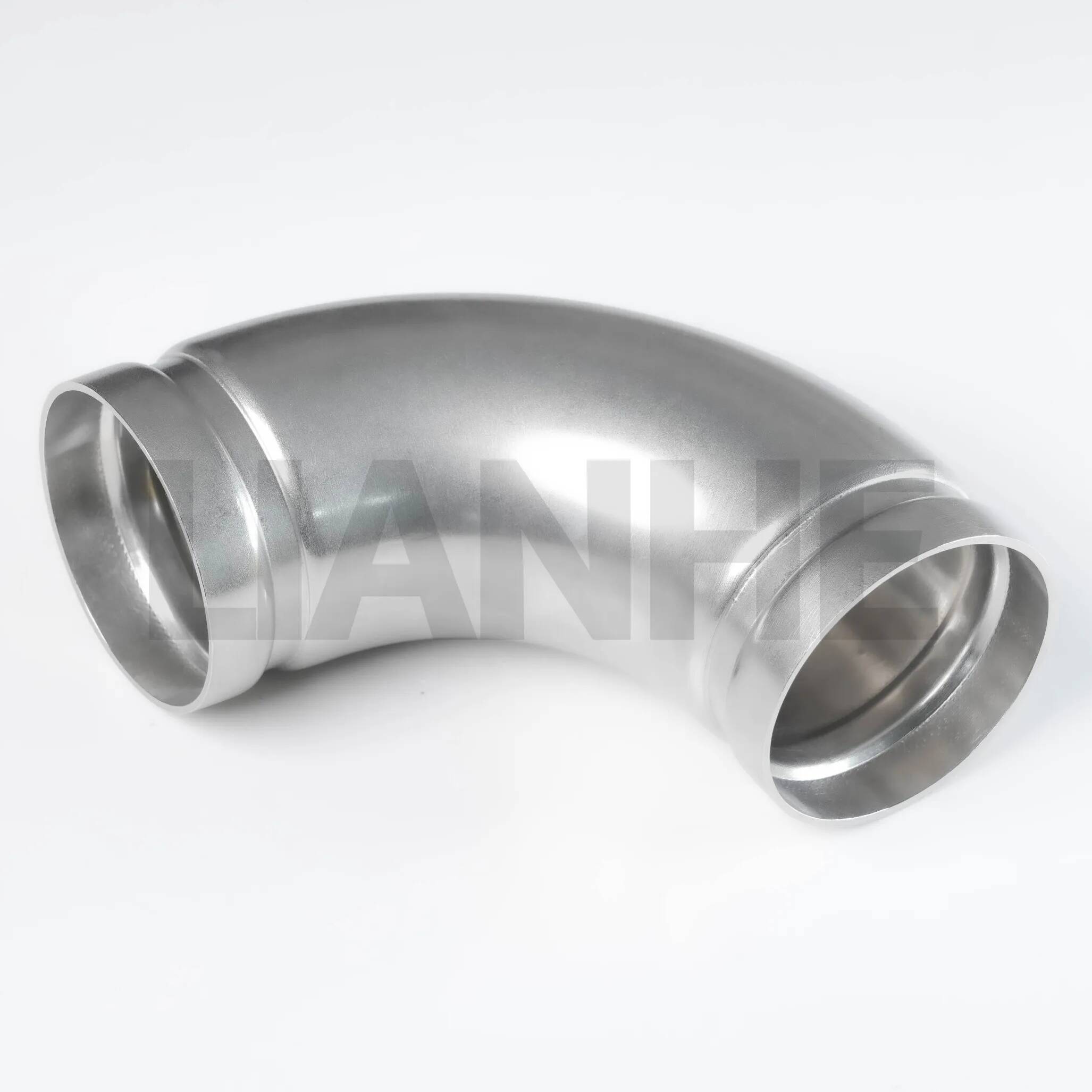

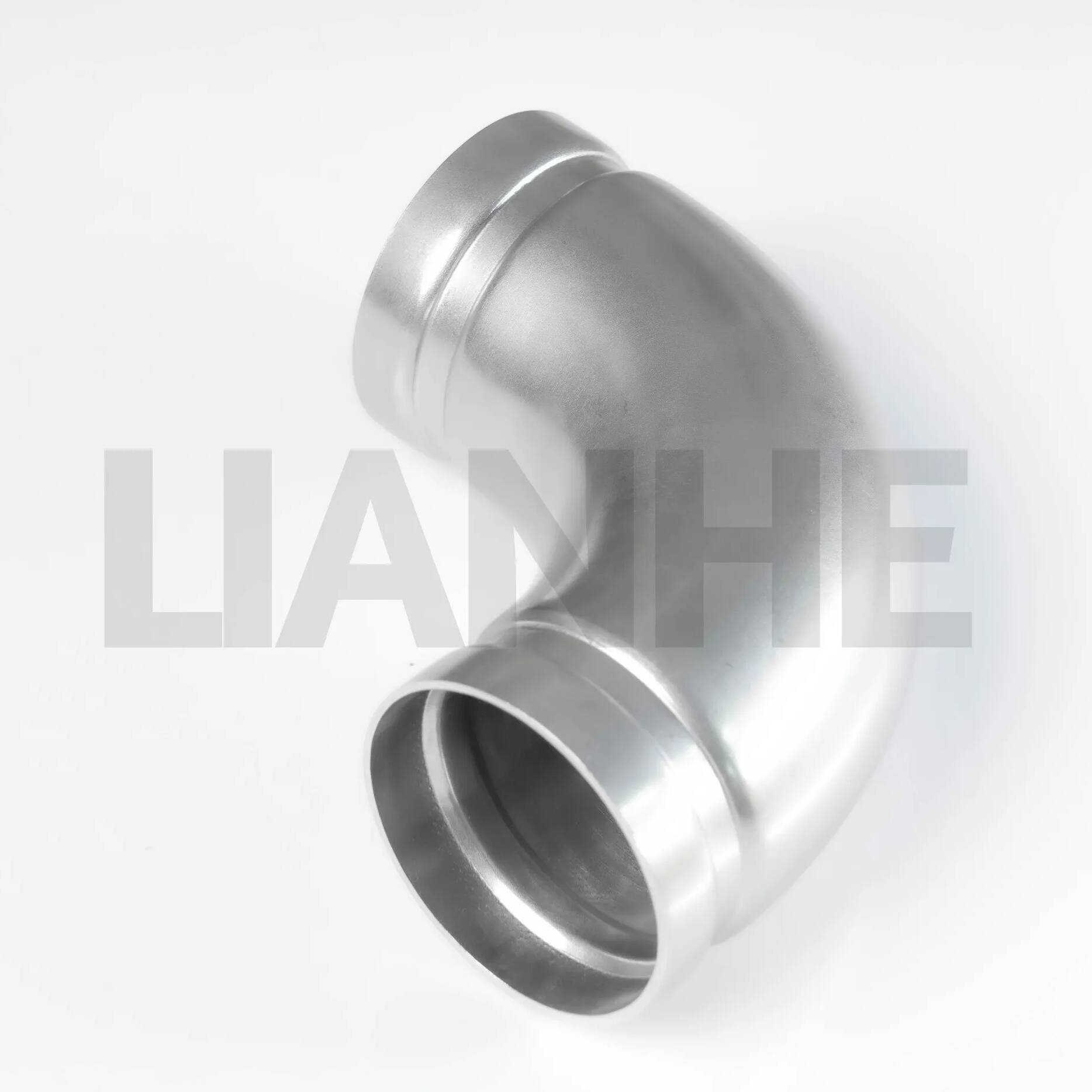

Колено из высокопрочной нержавеющей стали с канавкой 90DEG — это трубопроводная арматура премиум-класса, предназначенная для изменения направления в системах трубопроводов с канавками, сохраняя при этом структурную целостность и эффективность потока. Эти колена, изготовленные из бесшовной нержавеющей стали 304 или 316, имеют канавки, соответствующие требованиям AWWA C606, и радиус 1,5D для плавного ламинарного потока, что делает их идеальными для тяжелых условий эксплуатации, требующих устойчивости к вибрации и коррозионной стойкости.

Функции

Прочная бесшовная конструкция:

Изготовлены из экструдированной или кованой нержавеющей стали (304 для общего применения, 316 для суровых условий), с толщиной стенок, соответствующей классу 40/80, и пределом текучести ≥250 МПа.

Размеры канавки (ширина: 12,7 мм, глубина: 2,4 мм), обработанные с высокой точностью в соответствии со стандартами AWWA C606, обеспечивают стабильное зацепление муфты.

Оптимизированная по потоку конструкция:

Радиус осевой линии 1,5D снижает потери давления на 30 % по сравнению с коленами с коротким радиусом, а полированное внутреннее отверстие (Ra ≤1,6 мкм) сводит к минимуму турбулентность и образование накипи.

Угол 90° обеспечивает оптимальное изменение направления при равномерном распределении нагрузки, подходит для систем с высоким расходом (до 1000 галлонов в минуту для колен 12 дюймов).

Гибкость установки:

Присоединяется к трубам с канавками с помощью механических муфт (без сварки/нарезания резьбы), что обеспечивает быструю установку за считанные минуты с использованием основных инструментов и сокращение трудозатрат на 40%.

Доступны размеры от 2 до 48 дюймов NPS, с индивидуальным диаметром и толщиной стенок для специальных проектов.

Экологическая устойчивость:

Вариант из нержавеющей стали 316 устойчив к точечной коррозии, вызванной хлоридами (что критически важно в морской и морской воде), а защитная пассивированная поверхность продлевает срок службы на 20%.

Диапазон температур: от -250°C до 800°C (с соответствующими прокладками), подходит для криогенных жидкостей и высокотемпературных паропроводов.

Приложение

Идеально подходит для трубопроводных систем с высокими требованиями:

Противопожарная защита: Отводы, соответствующие стандарту NFPA 20, в спринклерных системах, обеспечивающие надежный поток в коммерческих зданиях и промышленных объектах.

Переработка нефти и газа: Отвод потока в трубопроводах нефтеперерабатывающих заводов и на морских платформах, с коленами 316, отвечающими требованиям NACE MR0175 для сред с сернистым газом.

Производство электроэнергии: Линии пара и конденсата на тепловых станциях, выдерживающие резкие изменения температуры и циклы высокого давления (до 200 бар).

Очистка воды: Системы слива сточных вод и линии дозирования химикатов с коленами 304, соответствующие стандарту NSF 61, для применения в неагрессивной воде.

Часто задаваемые вопросы

Вопрос: Можно ли использовать эти колена при подземной прокладке??

А:Да, но используйте полиэтиленовый кожух или антикоррозийную пленку для дополнительной защиты в агрессивных почвах.

Вопрос: Каково максимальное рабочее давление для колен сорта 80??

А:До 300 фунтов на квадратный дюйм для нержавеющей стали 304 и 350 фунтов на квадратный дюйм для нержавеющей стали 316 при 20°C.

Вопрос: Влияют ли канавки на номинальное давление колена??

А:Нет, конструкция с канавками спроектирована таким образом, чтобы при правильном соединении выдерживать полное давление трубопроводной системы.

Вопрос: Можно ли красить локоть в эстетических целях??

А:Да, используйте краски на эпоксидной основе, совместимые с нержавеющей сталью; убедитесь, что область канавки остается неокрашенной для правильного зацепления муфты.
