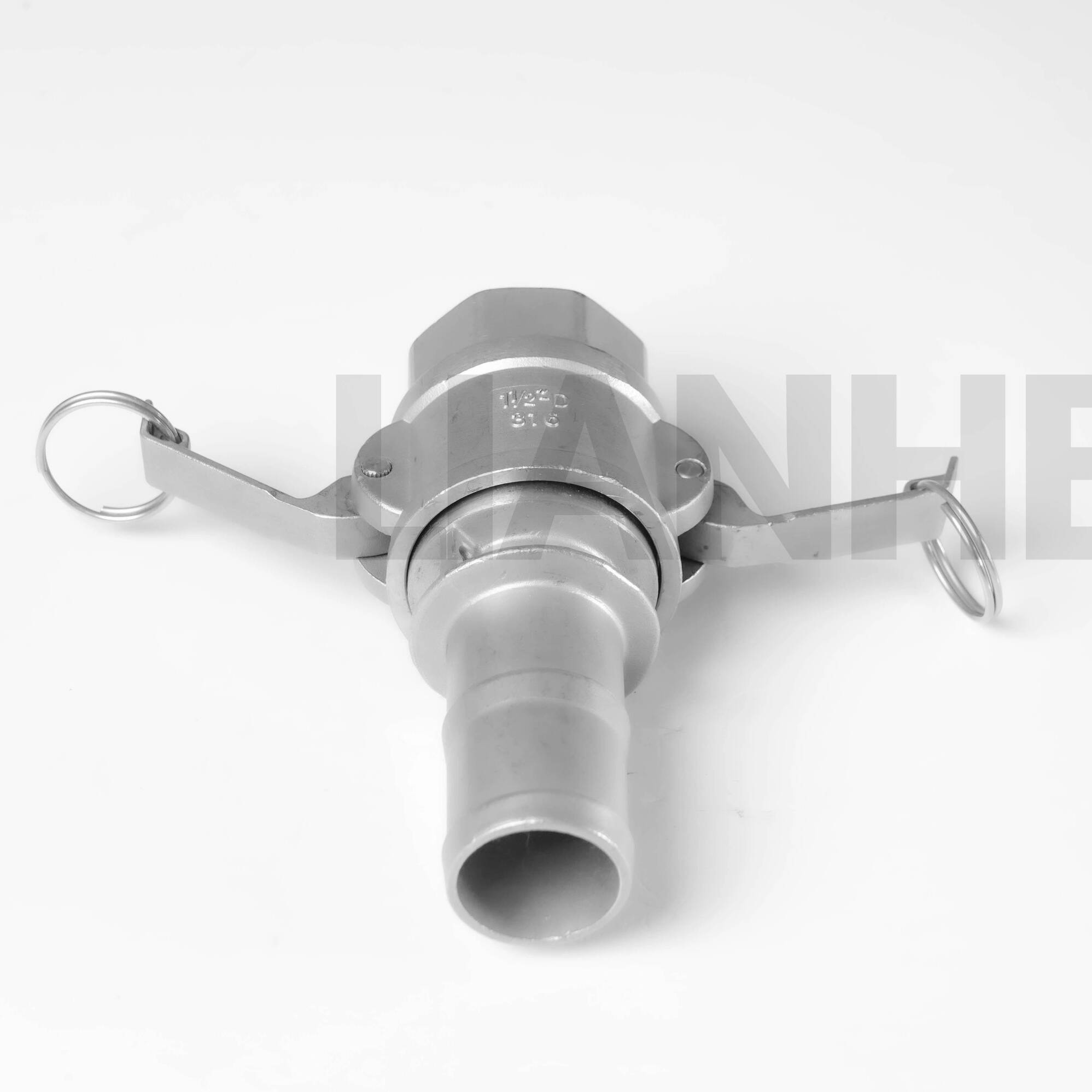

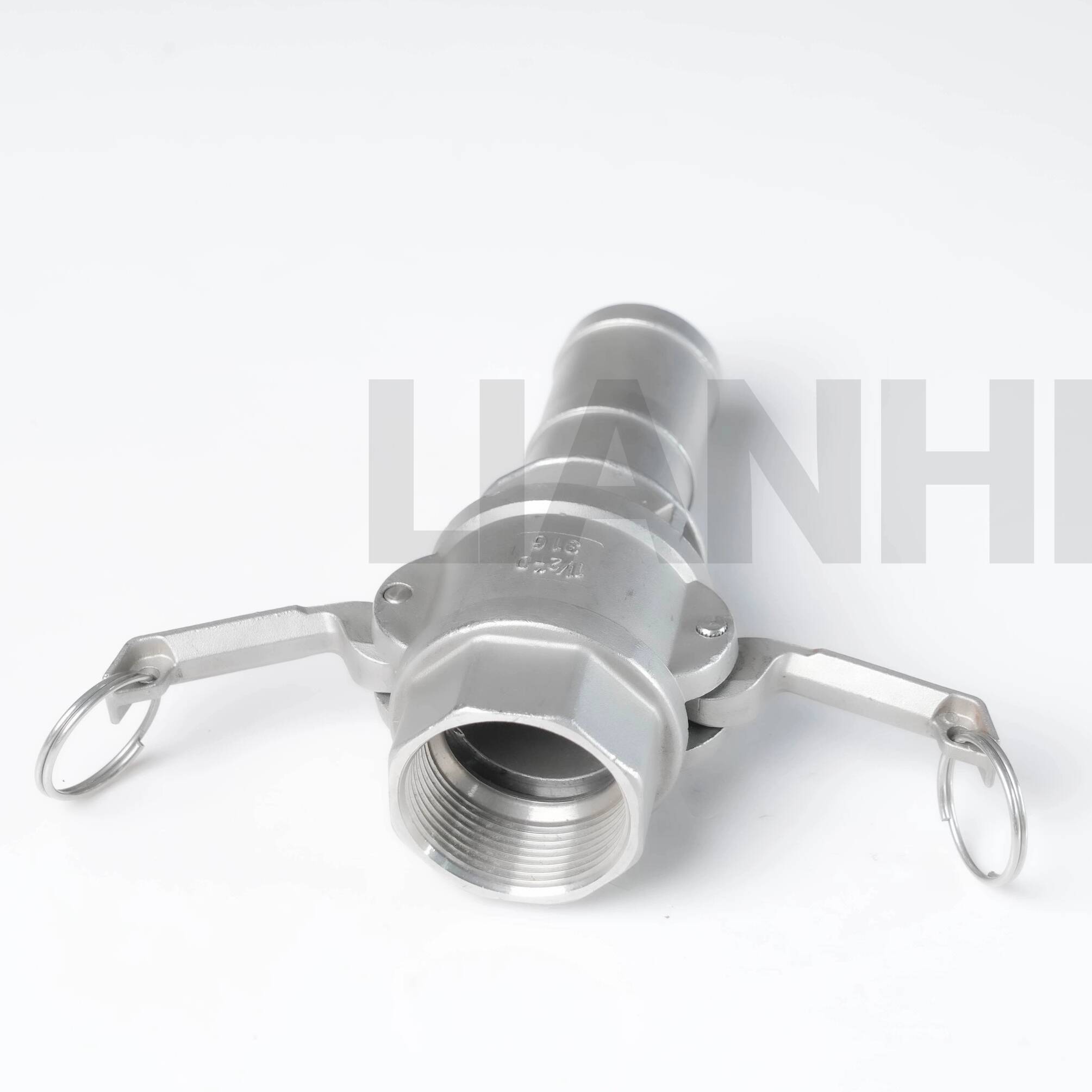

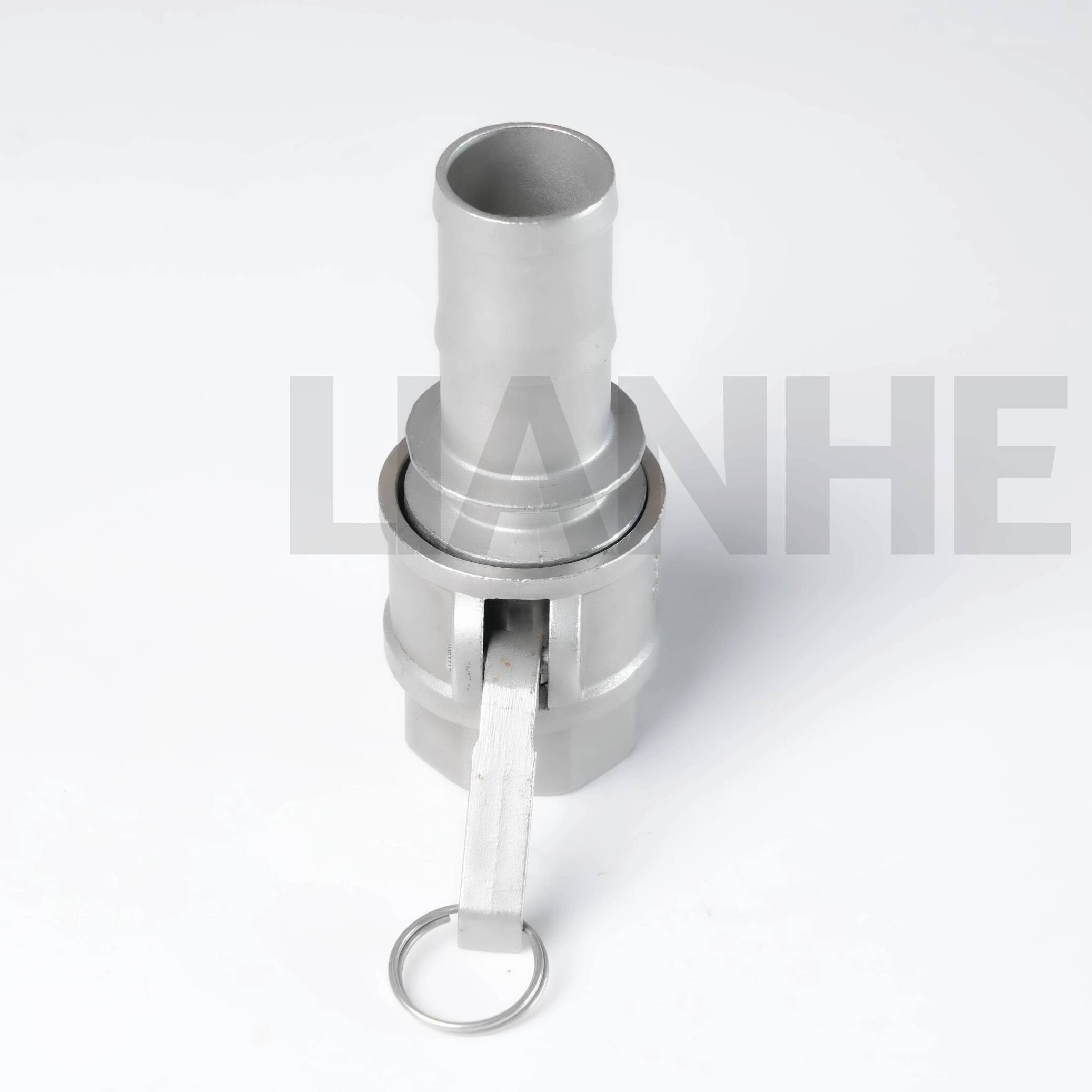

Гигиеническое быстроразъемное соединение C-типа из нержавеющей стали

Описание продукта

Гигиеническое быстроразъемное соединение C-типа из нержавеющей стали предназначено для быстрой сборки и разборки совместимых трубопроводных систем для пищевых продуктов, напитков, фармацевтических, косметических и биотехнологических систем.

Конструкция из нержавеющей стали и гладкая внутренняя поверхность обеспечивают гигиеничность обращения с жидкостями и удобную очистку. Совместимые прокладки можно выбрать в соответствии с технологической средой, температурой, давлением и требованиями к очистке.

Технические характеристики

Диапазон размеров:1/2–12 дюймов (Ду15–Ду300)

Материал:Нержавеющая сталь SS316L

Тип подключения:Быстрое соединение типа C

Ссылочный стандарт:ISO 2852, при условии подтверждения размеров

Рабочее давление:До 10 бар, в зависимости от размера, прокладки, температуры и конструкции соединения.

Доступные материалы прокладок:ЭПДМ, силикон и ПТФЭ

Шероховатость внутренней поверхности:Ra ≤0,8 мкм

Дополнительная обработка поверхности:Электрополировка; более низкие значения Ra доступны при условии проверки и подтверждения

Ориентировочный температурный диапазон:от -40°C до +200°C, в зависимости от выбранной прокладки и условий эксплуатации.

Доступные документы:

• EN 10204 3.1 Сертификат испытаний материала

• Отчет о отслеживании материалов

• Отчет о проверке шероховатости поверхности

• Документация о соответствии прокладок, если применимо

• Отчет сторонней проверки

Преимущества продукта

1. Быстрая сборка и разборка

2. SS316L устойчивая к коррозии конструкция

3. Гладкая внутренняя поверхность для удобной очистки.

4. Варианты прокладок из EPDM, силикона и PTFE.

5. Подходит для совместимых процессов CIP и SIP.

6. Сокращение времени на обслуживание и очистку

7. Доступны различные размеры и варианты отделки поверхности.

8. Поддерживается отслеживание материалов

Приложения

Подходит для совместимых приложений в:

• Переработка молочных продуктов и напитков

• Пивоварни и линии по производству соков

• Пищевое оборудование

• Фармацевтические производственные системы

• Биотехнологическое оборудование

• Продукция косметической и личной гигиены

• Системы фильтрации, смешивания и наполнения

• Трубопроводы для перекачки жидкостей общегигиенического назначения

Перед заказом необходимо подтвердить размеры соединений, материал прокладки, рабочее давление, температуру, условия вакуума, шероховатость поверхности и процесс очистки.

Установка и обслуживание

1. Перед сборкой осмотрите уплотнительные поверхности и прокладку.

2. Убедитесь, что все компоненты имеют совместимые размеры.

3. Расположите прокладку правильно, не перекручивая и не выдавливая.

4. Закрепите соединение согласно указанному методу сборки.

5. Перед эксплуатацией выполните испытание на давление или утечку.

6. Осмотрите и замените прокладку в соответствии с ее фактическим состоянием, технологической средой, температурой и циклами очистки.

Место происхождения:Вэньчжоу, Чжэцзян, Китай
