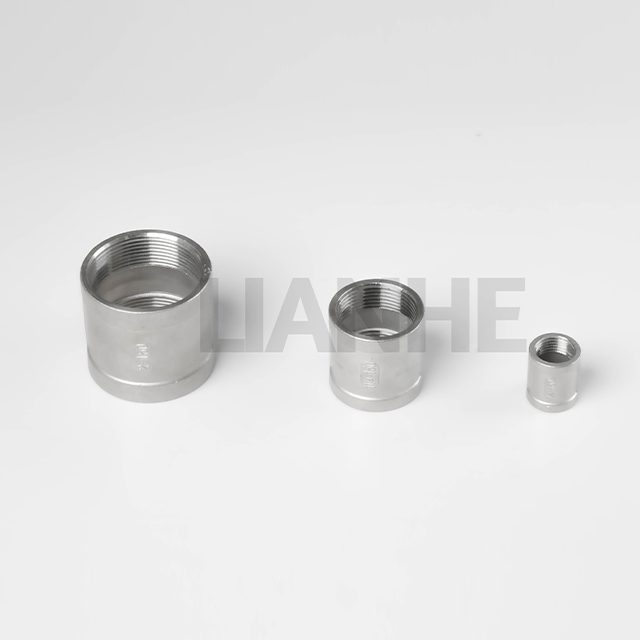

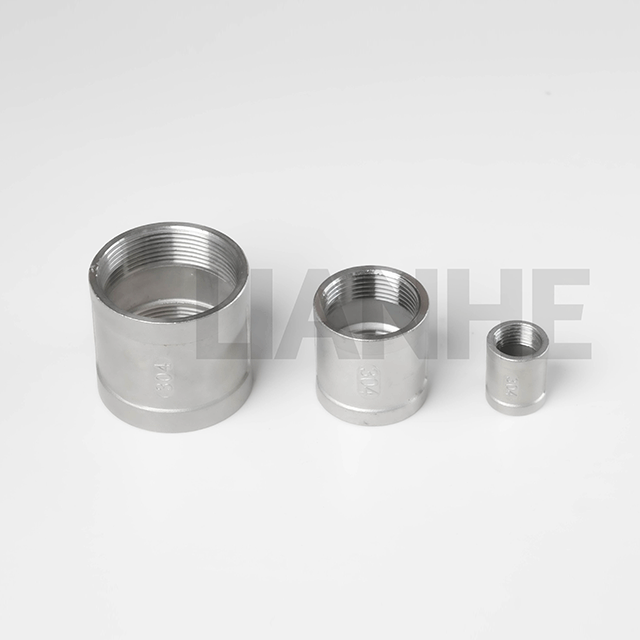

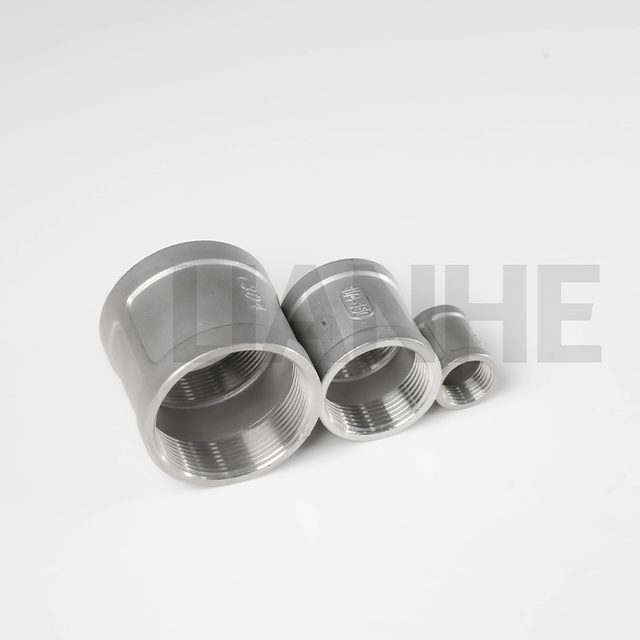

Соединительная муфта из нержавеющей стали промышленного класса 150 для соединения труб

Обзор

Соединительная муфта 150 из нержавеющей стали промышленного класса — это прочный трубный фитинг, предназначенный для соединения стальных труб с помощью механической муфты и обеспечивающий надежное и виброустойчивое решение для промышленных трубопроводов. Эта муфта, изготовленная из нержавеющей стали 304 или 316, имеет рифленый конец (соответствует AWWA C606) и усиленную конструкцию, обеспечивающую герметичность в условиях высокого давления и высокой вибрации.

Функции

Технология пазового соединения:

Рифленый конец, соответствующий стандарту AWWA C606, подходит для механических соединений (например, Victaulic®), что обеспечивает быструю установку с помощью простых гаечных ключей и снижает трудозатраты на 40 % по сравнению со сварными системами.

Размеры канавок (глубина: 2,4 мм ±0,1 мм), обработанных с высокой точностью для обеспечения постоянного сцепления муфты, подходят для труб сортамента 40/80.

Тяжелая конструкция:

Нержавеющая сталь 304 (общего применения) или нержавеющая сталь 316 (агрессивные среды) с пределом текучести 250 МПа и ударопрочностью (V-образный надрез по Шарпи ≥27 Дж при 20°C).

Рассчитан на рабочее давление до 300 фунтов на квадратный дюйм (нержавеющая сталь 304, класс 40) и температуру от -46°C до 650°C, подходит для работы с паром, нефтью и газом.

Устойчивость к вибрации и коррозии:

Вариант из нержавеющей стали 316 с легированием молибденом устойчив к точечной коррозии в морских и химических средах, а конструкция с канавками компенсирует незначительные смещения труб (до 3°), снижая напряжение.

Гладкая внутренняя поверхность (Ra ≤1,6 мкм) сводит к минимуму турбулентность и образование накипи в системах с высоким расходом.

Соответствие требованиям при установке:

Соответствует стандартам ASME B16.24 и MSS SP-83, с дополнительными комплектами гальванической развязки для соединения разнородных металлов (например, нержавеющей стали с углеродистой сталью).

Приложение

Идеально подходит для тяжелых трубопроводных систем и трубопроводов большого диаметра:

Распределение воды: Подключение городских водопроводов и систем противопожарной защиты (соответствие NFPA 20) с помощью рифленых соединений, обеспечивающих быстрое расширение сети.

Промышленные предприятия: Контуры охлаждающей воды и линии транспортировки сыпучих материалов на электростанциях и нефтеперерабатывающих заводах из нержавеющей стали 316, устойчивой к хлоридной коррозии.

Механические системы: Соединения оборудования, подверженного вибрации (например, насосов, генераторов), с рифлеными муфтами, снижающими нагрузку на муфту во время динамической нагрузки.

Морской и оффшорный: Системы забора морской воды и палубные трубопроводы на кораблях и платформах из нержавеющей стали 316, устойчивой к коррозии в морской воде и биообрастанию.

Часто задаваемые вопросы

Вопрос: Каков максимальный размер трубы, совместимой с этим разъемом??

А:Доступны размеры от 2 до 48 дюймов NPS, а также нестандартные размеры до 72 дюймов для крупномасштабных промышленных проектов.

Вопрос: Можно ли использовать розетку с пластиковыми трубами??

А:Нет, предназначен для стальных труб; для соединения с пластиковыми (например, ПВХ, ПП) трубами используйте переходные фитинги.

Вопрос: Как предотвратить гальваническую коррозию труб из углеродистой стали??

А:Установите диэлектрическую муфту или оберните соединение антикоррозионной лентой для изоляции разнородных металлов.

Вопрос: Каков рекомендуемый момент затяжки стяжных болтов??

А:Следуйте рекомендациям производителя муфты, обычно 50–70 Н·м для раструбов 2–12 дюймов, чтобы обеспечить равномерное давление уплотнения.
