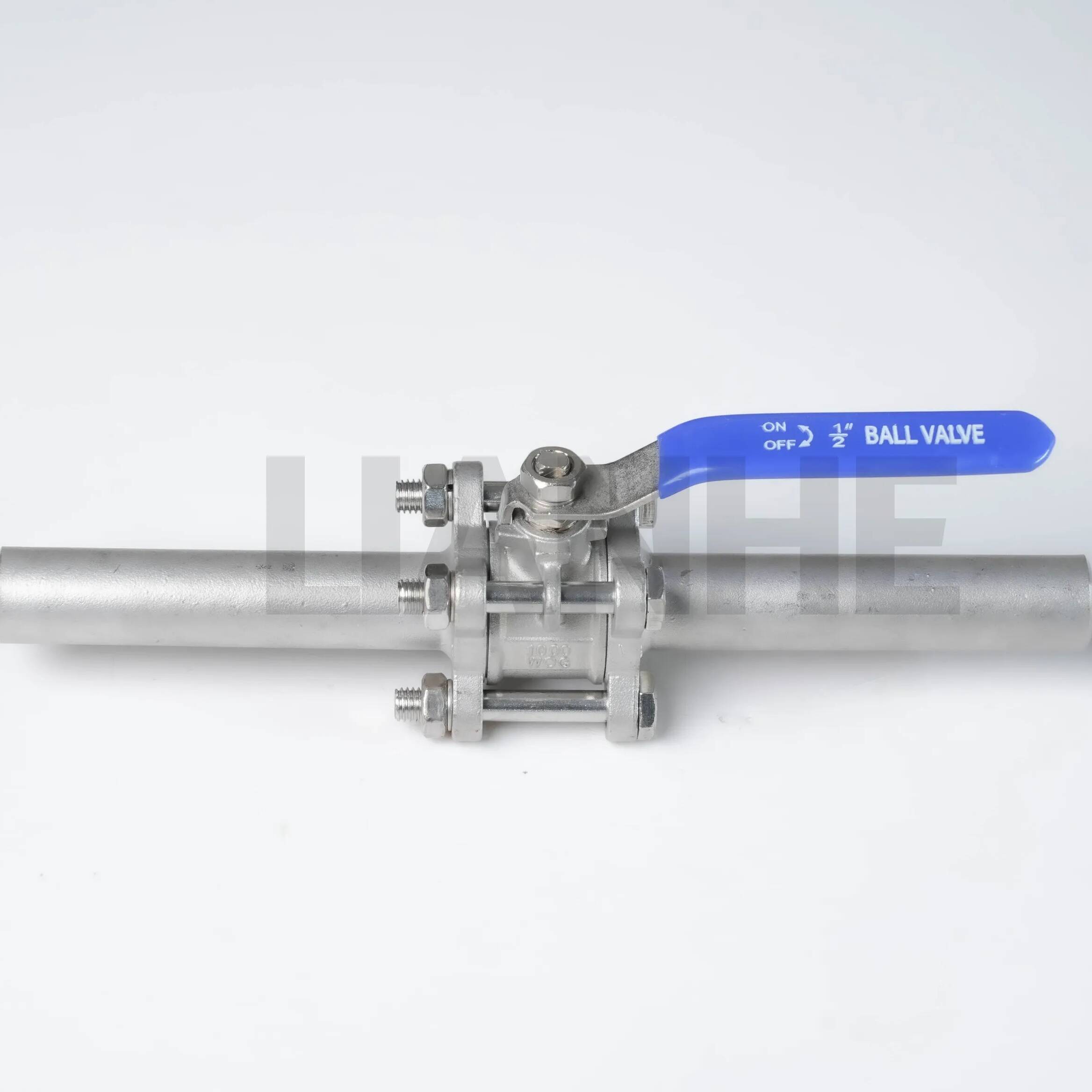

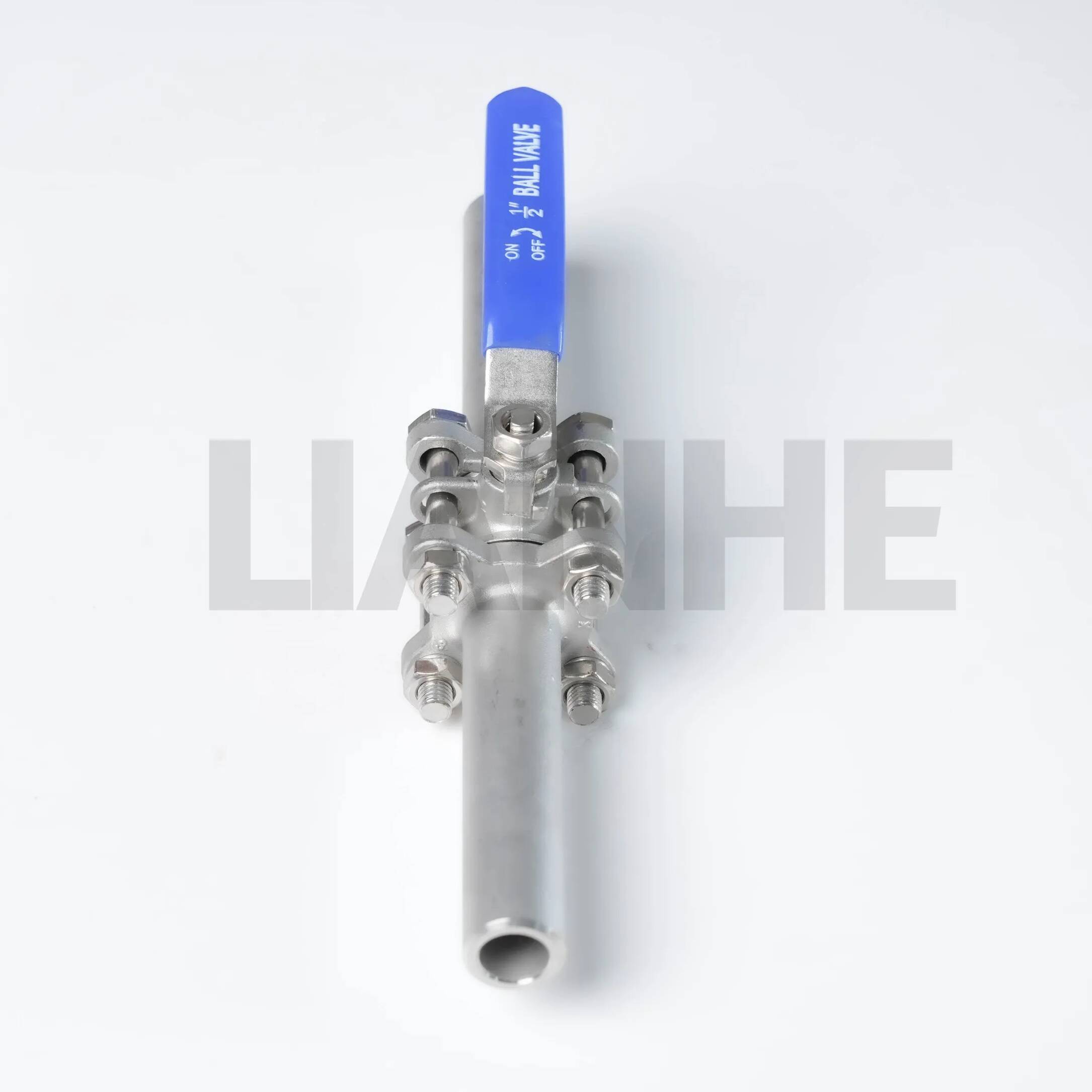

Трехкомпонентный сварной шаровой кран длинного типа для промышленных трубопроводов

Обзор

Трехкомпонентный сварной шаровой клапан длинного типа — это высокопроизводительный промышленный клапан, предназначенный для надежного регулирования расхода в трубопроводных системах высокого давления и высокой температуры. Этот клапан состоит из сварного корпуса, состоящего из трех частей (углеродистая сталь ASTM A105 или нержавеющая сталь A316), имеет полнопроходную конструкцию и прецизионно обработанный шар, позволяющий минимизировать падение давления и обеспечить герметичное закрытие. Конфигурация с длинным корпусом обеспечивает повышенную структурную устойчивость и выравнивание сварных установок, что делает ее идеальной для тяжелых условий эксплуатации, где безопасность и долговечность имеют решающее значение.

Функции

Прочная трехкомпонентная конструкция:

Разборная конструкция корпуса с концами, приваренными встык (ANSI B16.25), для удобства обслуживания и замены внутренних компонентов без отсоединения трубопроводов.

Сварные соединения протестированы на 1,5-кратное максимально допустимое рабочее давление (MAWP) для предотвращения утечек в средах с высокой вибрацией.

Полнопроходная эффективность потока:

Неограниченный путь потока (равный диаметру трубы) снижает турбулентность и потери давления, достигая значений Cv на 20 % выше, чем у стандартных клапанов с уменьшенным проходным отверстием.

Полированный шар (Ra ≤0,8 мкм) и седло из ПТФЭ обеспечивают герметичное закрытие (стандарты API 598) и низкий рабочий крутящий момент (≤15 Н·м для 2-дюймовых клапанов).

Высокопроизводительные материалы:

Корпус: углеродистая сталь (до 425°C) или нержавеющая сталь (до 650°C), совместимая с агрессивными средами, такими как кислоты, щелочи и морская вода.

Седло: варианты из армированного ПТФЭ, ПТФЭ или металл-металл (стеллитовое покрытие) для температур в диапазоне от -46°C до 815°C.

Улучшения безопасности:

Встроенный противовыбросовой шток и антистатическое устройство (соединяет шар со штоком для рассеивания статического заряда), соответствующие стандартам безопасности API 6D и ISO 14313.

Запираемая ручка (ход на 90°) предотвращает несанкционированное использование и оснащена дополнительным индикатором положения для визуального контроля потока.

Приложение

Идеально подходит для промышленных процессов, требующих точного контроля расхода:

Нефть и газ: Управление включением/выключением на трубопроводах нефтеперерабатывающих заводов, устьях скважин и нефтехимических заводах в соответствии с NACE MR0175 для работы с высокосернистым газом.

Производство электроэнергии: Пароконденсатные системы на теплоэлектростанциях, выдерживающие пар высокого давления (до 250 бар) и резкие перепады температур.

Химическая обработка: Работа с агрессивными жидкостями в химических реакторах и системах смешивания, варианты из нержавеющей стали соответствуют требованиям FDA 21 CFR, часть 177, для применения в пищевой промышленности.

Очистка воды: Мощные водопроводные и канализационные трубопроводы, обеспечивающие надежное перекрытие насосов, фильтров и резервуаров для хранения.

Часто задаваемые вопросы

Вопрос: Каким стандартам сварки соответствуют концы?

A: Концы под стыковую сварку соответствуют стандартам ANSI B16.25 и ASME B31.3 и подходят как для процессов сварки GTAW (TIG), так и для сварки GMAW (MIG).

Вопрос: Можно ли устанавливать клапан на вертикальных трубопроводах?

О: Да, трехкомпонентная конструкция позволяет устанавливать седло в любом положении, однако для оптимального распределения износа седла рекомендуется горизонтальная установка.

Вопрос: Каков типичный интервал технического обслуживания?

О: Плановое техническое обслуживание (смазка, проверка седла) каждые 12–24 месяца, в зависимости от коррозионной активности среды и частоты эксплуатации.

Вопрос: Доступны ли пожаробезопасные конструкции?

О: Да, дополнительная пожаробезопасная конструкция (соответствует API 607) с графитовым уплотнением и металлическими седлами для систем аварийного отключения.
