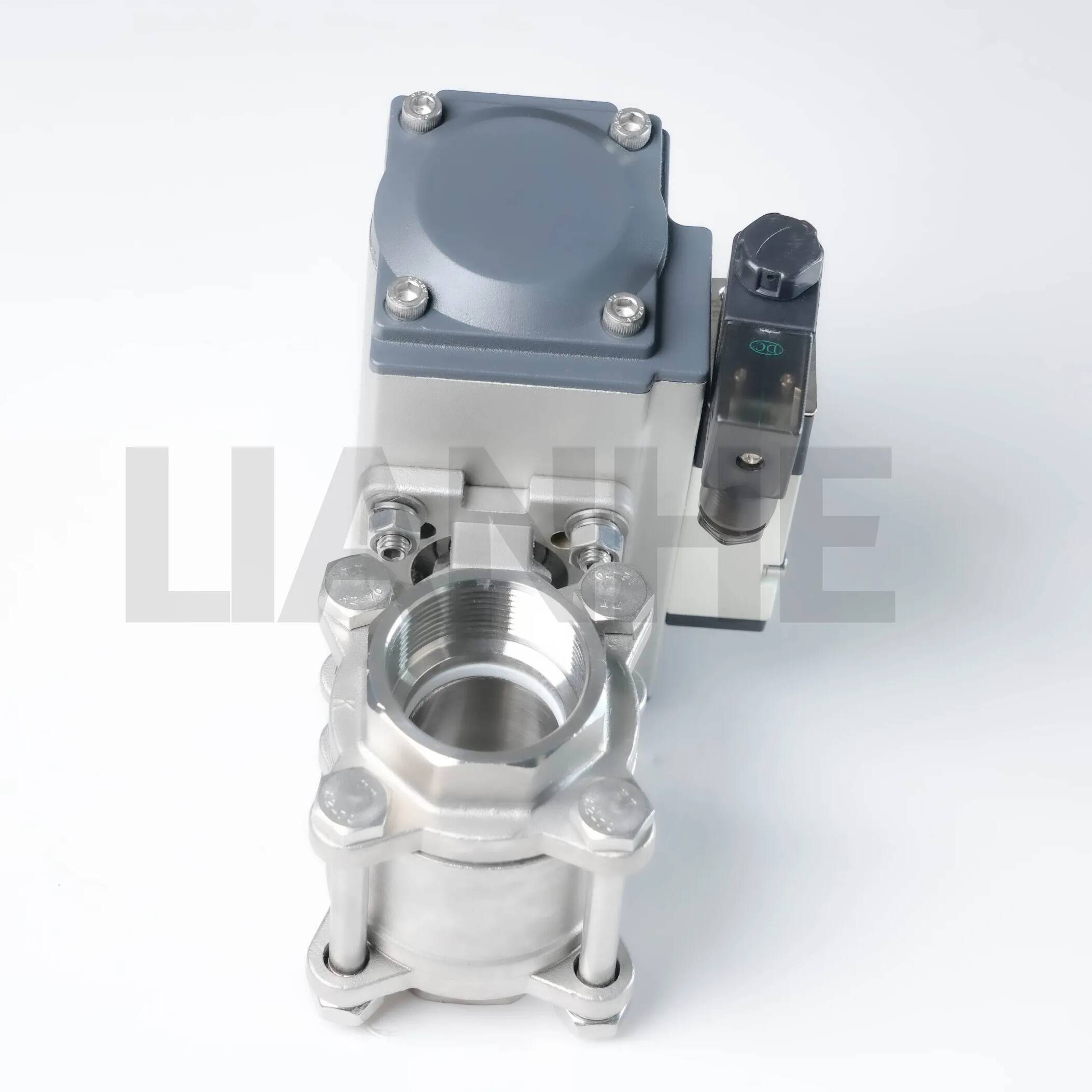

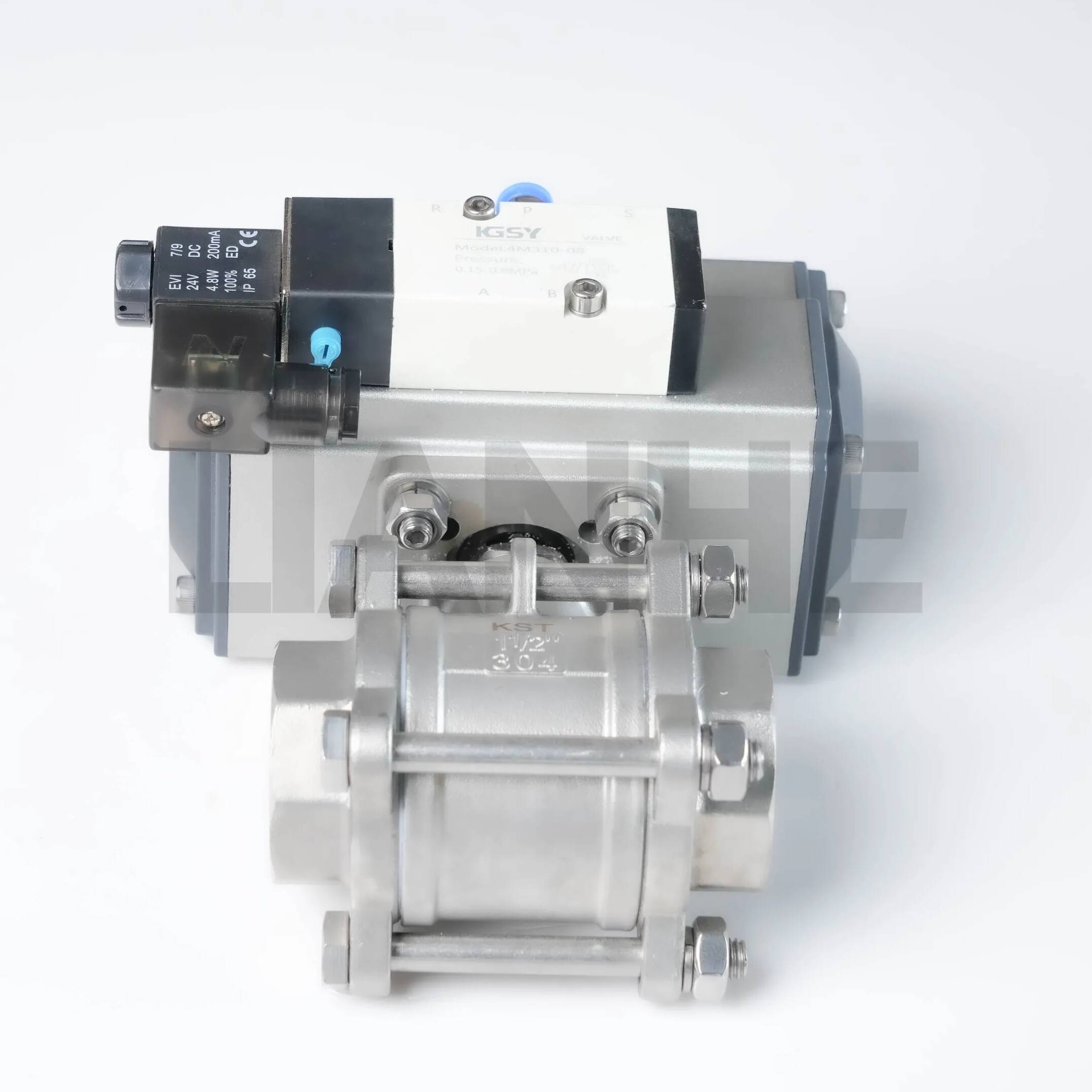

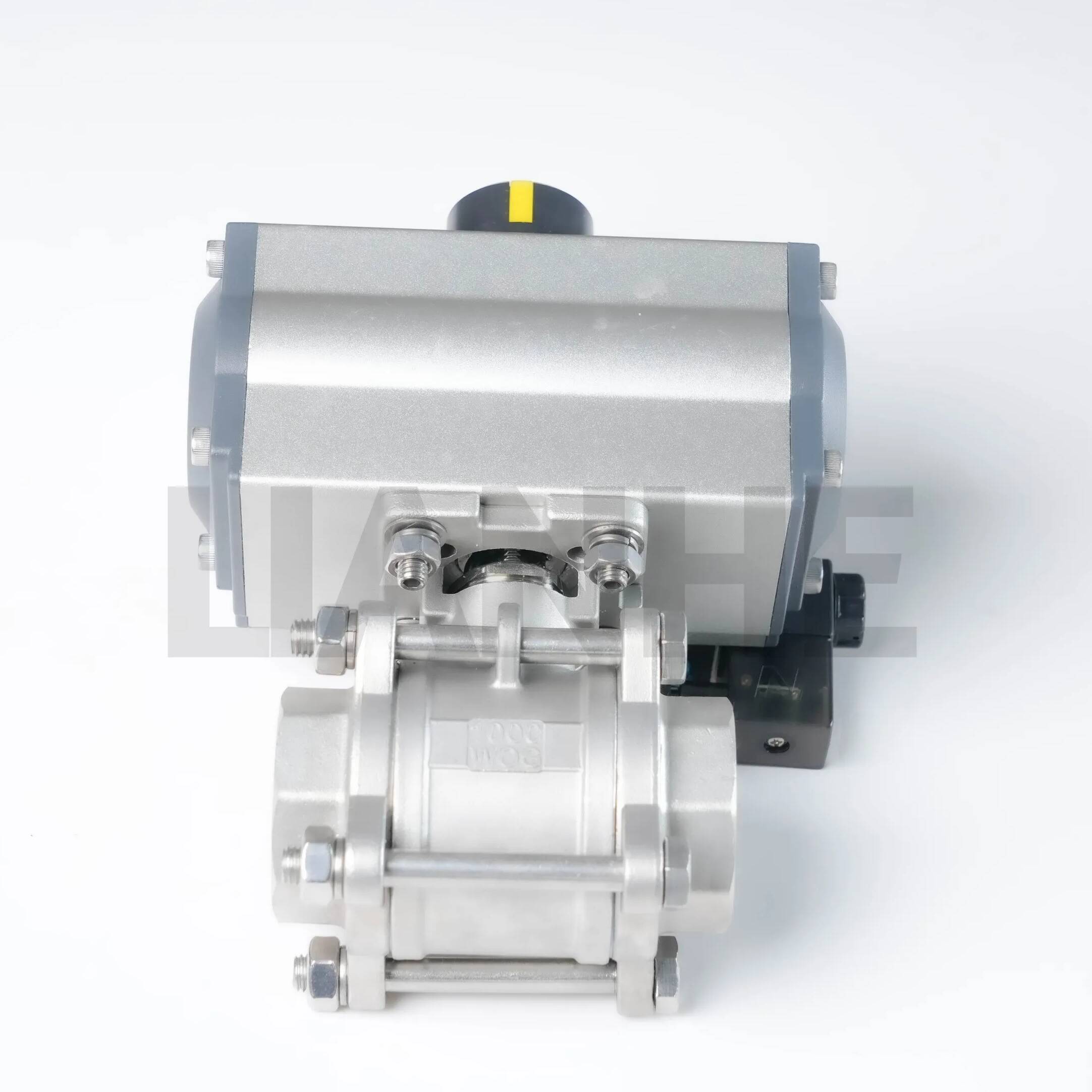

Трехкомпонентный шаровой клапан с пневматическим приводом для промышленной автоматизации

Обзор

Шаровой кран с трехкомпонентной резьбой с пневматическим приводом представляет собой высоконадежное решение для управления потоком, предназначенное для быстрой и эффективной работы в системах промышленной автоматизации. Этот клапан, изготовленный из нержавеющей стали 316, имеет резьбу NPT (ANSI B1.20.1) и пневматический привод, обеспечивающий быстрое движение на четверть оборота на 90° для управления включением/выключением в суровых, агрессивных средах.

Функции

Преимущества пневматического привода:

Пневматический привод двойного действия или с пружинным возвратом (давление воздуха 5–8 бар), обеспечивающий надежную работу (пружинный возврат закрывается/открывается при потере воздуха) и время цикла ≤3 секунды для 2-дюймовых клапанов.

Монтажная платформа ISO 5211 обеспечивает совместимость с приводами мировых брендов (например, Festo, SMC) с дополнительными позиционерами для пропорционального управления потоком.

Коррозионностойкая конструкция:

Корпус из нержавеющей стали 316 (ASTM A316) с содержанием молибдена 3,5 %, устойчив к хлоридной коррозии в морских и химических средах, с пассивированной поверхностью, продлевающей срок службы на 30 %.

Седло из ПТФЭ с антиэкструзионным кольцом обеспечивает герметичное закрытие (API 598) при температуре от -40°C до 260°C (седло из RPTFE).

Прецизионные резьбовые соединения:

Наружная/внутренняя резьба NPT для надежного крепления труб, совместима с трубами класса 80 и фитингами для тяжелых условий эксплуатации, рассчитана на крутящий момент до 80 Н·м для 2-дюймовых клапанов, чтобы выдерживать усилия привода.

Усиленная толщина корпуса в местах соединений резьбы (стандарт 1,3x) предотвращает деформацию при многоцикловой пневматической работе.

Безопасность и соответствие:

Антистатическое устройство (подпружиненное) обеспечивает непрерывность электрической цепи при работе с газом, снижая риск статического разряда в легковоспламеняющихся средах.

Соответствует требованиям NACE MR0175 для работы с высокосернистыми газами и ATEX/IECEx для использования во взрывоопасных средах (зона 1/21), с дополнительными комплектами пламегасителей.

Приложение

Идеально подходит для высокоскоростной и высоконадежной промышленной автоматизации:

Добыча нефти и газа: Быстрое отключение в системах управления устьем скважин и линиях закачки химикатов, из нержавеющей стали 316, устойчивой к коррозии H2S на месторождениях высокосернистого газа.

Еда и напитки: Гигиенический контроль потока в линиях пастеризации и системах CIP (очистка на месте), соответствующий санитарным стандартам 3-A для прямого контакта с пищевыми продуктами.

Производство электроэнергии: Пневматическое управление конденсатоотводчиками и конденсатопроводами в парогазовых установках с быстрым срабатыванием, снижающим скачки давления в турбинных системах.

Аэрокосмическая наземная поддержка: Контроль топлива и гидравлической жидкости на объектах технического обслуживания самолетов с пневматическим приводом, обеспечивающим безотказную работу в условиях высокогорья.

Часто задаваемые вопросы

Вопрос: Какое давление воздуха требуется для привода??

А:Стандартная работа при давлении 6 бар; минимум 5 бар, максимум 10 бар. Используйте регулятор давления для поддержания стабильной производительности.

Вопрос: Можно ли использовать клапан в вакуумных системах??

А:Да, седло из ПТФЭ обеспечивает надежную герметизацию при вакууме до 29 дюймов рт.ст., хотя седла металл-металл рекомендуются для условий экстремального вакуума.

Вопрос: Как предотвратить коррозию привода в прибрежной зоне??

А:Выберите привод с алюминиевым корпусом, окрашенным эпоксидной смолой, или с компонентами из нержавеющей стали и установите коалесцирующий воздушный фильтр для удаления частиц влаги и соли.

Вопрос: Какой размер воздушного фильтра рекомендуется для привода??

А:Используйте фильтр с размером частиц 5 мкм для защиты привода от загрязнения твердыми частицами, обеспечивая плавную работу и увеличивая срок службы.
