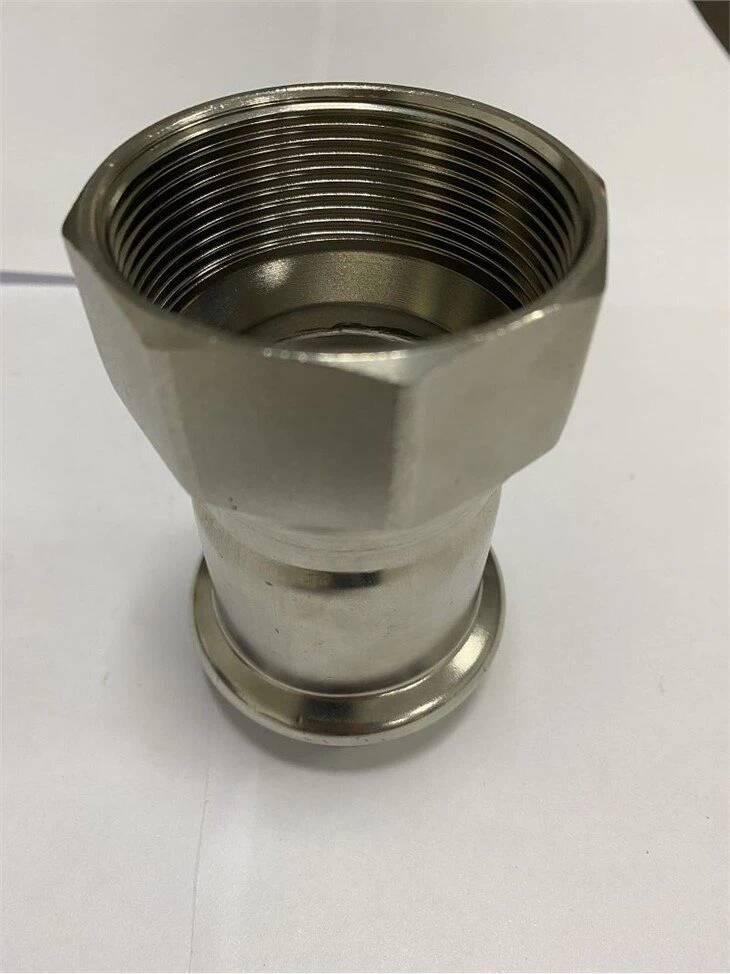

Пресс-муфта S-типа из нержавеющей стали с внутренней резьбой для соединения труб

Обзор

Пресс-муфта S-типа с внутренней резьбой из нержавеющей стали представляет собой универсальный трубный фитинг, предназначенный для соединения запрессованных труб с резьбовыми компонентами, сочетающий в себе скорость пресс-соединения с гибкостью резьбовых соединений. Эта муфта, изготовленная из нержавеющей стали 304, имеет запрессованный охватывающий конец и наружную резьбу NPT, что обеспечивает быструю установку без инструментов в коммерческих и промышленных трубопроводных системах.

Функции

Конструкция с двойным подключением:

Внутренняя часть с запрессовкой (соответствует стандарту ISO 6122) для бесшовной интеграции с запрессованными трубами (нержавеющая сталь, медь, PEX), создавая постоянное герметичное соединение за считанные секунды.

Наружная резьба NPT (ANSI B1.20.1) для подключения к клапанам, счетчикам или другим резьбовым аксессуарам, устраняя необходимость в переходниках или переходниках.

Высококачественные материалы:

Нержавеющая сталь 304 (18Cr-8Ni) обеспечивает превосходную стойкость к общей коррозии, а пассивированная поверхность повышает защиту во влажной среде.

Усиленная шейка в месте перехода от резьбы к прессу для повышения прочности на разрыв (≥500 МПа), предотвращения растрескивания под напряжением при скачках давления.

Удобная установка:

Для прессового соединения требуется только гидравлический пресс-инструмент с визуальными индикаторами (деформация пресс-кольца) для подтверждения правильной посадки.

Резьба предварительно покрыта противозадирным составом для облегчения сборки, что сокращает время установки на 30 % по сравнению с традиционными резьбовыми соединениями.

Технические характеристики:

Номинальное давление: 16 бар (232 фунта на квадратный дюйм) при 20°C для конца с запрессовкой; 25 бар (363 PSI) для резьбового конца, диапазон температур от -20°C до 150°C.

Испытание на герметичность: рабочее давление 1,1x в течение 10 минут, соответствует стандарту EN 10226-1 для запрессованных соединений.

Приложение

Идеально подходит для гибридных трубопроводных систем, требующих смешанных соединений:

Коммерческая сантехника: Соединение запрессованных труб из нержавеющей стали с резьбовыми счетчиками воды и регулирующими клапанами в высотных зданиях в соответствии со стандартом NSF 61 для питьевой воды.

Промышленная гидравлика: Соединение запрессованных трубок с резьбовыми гидравлическими насосами и цилиндрами в машинах, сокращение времени простоя при обслуживании оборудования.

Проекты Реновации: Модернизация старых резьбовых систем на современные трубы с запрессовкой, особенно в ограниченном пространстве, где сварка или нарезание резьбы нецелесообразны.

Лабораторное оборудование: Соединение трубок PEX с резьбовыми химическими инжекторами и фильтрами в исследовательских учреждениях из нержавеющей стали 304, устойчивой к умеренному химическому воздействию.

Часто задаваемые вопросы

Вопрос: Можно ли использовать запрессованный конец с пластиковыми трубами??

А:Да, совместимо с пластиковыми трубами PEX и PB с правильным наружным диаметром (НД), соответствующим размеру пресс-фитинга.

Вопрос: Что произойдет, если пресс-соединение встанет не до конца??

А:Видимый зазор между муфтой и трубой указывает на неправильную посадку; повторно опрессуйте или замените муфту, чтобы обеспечить надежное соединение.

Вопрос: Совместима ли резьба NPT с метрической резьбой??

А:Нет, ДНЯО — это имперская нить; используйте переходник с метрической на NPT для совместимости с резьбой ISO 7-1.

Вопрос: Как снять пресс-муфту для ремонта??

А:Используйте специальный инструмент для снятия, чтобы расширить пресс-кольцо, однако рекомендуется заменить его, поскольку разборка может повредить трубу.
