Фланец из нержавеющей стали 304/316 внахлестку для соединения труб

Обзор

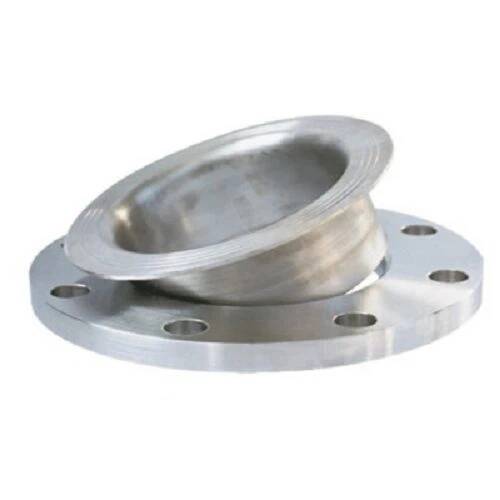

Фланец внахлестку из высококачественной нержавеющей стали 304/316 представляет собой надежное решение для соединения труб, предназначенное для простоты выравнивания и обслуживания в высокотемпературных и агрессивных средах. Этот фланец, изготовленный из нержавеющей стали 304 или 316, имеет свободную посадку, которая скользит по заглушке, позволяя регулировать вращение для идеального выравнивания отверстий под болты без вращения трубы.

Функции

Уникальный дизайн шарнирного соединения:

Фланцевое кольцо свободно скользит по патрубку (приварная шейка или раструбная сварка), позволяя вращаться на 360° для выравнивания отверстий под болты, что крайне важно для морских и модульных трубопроводов, где точное выравнивание затруднено.

Снижает нагрузку на подключенное оборудование за счет устранения незначительных смещений, продлевая срок службы насосов, клапанов и инструментов.

Превосходные характеристики материала:

нержавеющая сталь 304 (18Cr-8Ni) для общей коррозионной стойкости; Нержавеющая сталь 316 (16Cr-10Ni-2Mo) для сред с высоким содержанием хлоридов, с минимальной прочностью на разрыв 515 МПа.

Соответствует стандартам ASME B16.5 (150#-2500#) и BS EN 1092-1, с дополнительной отделкой с выступающей поверхностью (RF) или плоской поверхностью (FF) для различных типов прокладок.

Простая установка и обслуживание:

Заглушка приварена к трубе (стыковая или раструбная сварка), а фланцевое кольцо прикручено болтами отдельно, что позволяет производить замену фланца без разрезания трубы.

Снижает потребность в сварке на 50 % по сравнению с цельными фланцами, идеально подходит для ремонта на месте и проектов модернизации.

Уплотнение и номинальное давление:

Совместим со спирально навитыми прокладками из ПТФЭ и металлическими прокладками, обеспечивая герметичность уплотнений до 2500 фунтов на квадратный дюйм (нержавеющая сталь 316, рейтинг 150#).

Диапазон температур: от -250°C до 800°C (с соответствующими прокладками), подходит для криогенных, паровых и высокотемпературных технологических линий.

Приложение

Идеально подходит для сложных сценариев подключения труб:

Нефть и газ на шельфе: Соединение подводных трубопроводов и модулей платформы с 316 нахлесточными соединениями, устойчивыми к коррозии морской воды и циклическим нагрузкам.

Турбины электростанций: Соединения для высокотемпературного пара: фланцы 304 выдерживают температуру 550°C, а фланцы 316 - до 700°C при надлежащей теплоизоляции.

Химические реакторы: Фланцевые соединения для агрессивных сред из нержавеющей стали 316, соответствующие стандартам CEPDG и OSHA по обращению с опасными химическими веществами.

Морские суда: Соединения трубопроводов машинного отделения и грузовых танков с нахлесточными соединениями, облегчающими выравнивание в вибрирующих условиях на борту судна.

Часто задаваемые вопросы

Вопрос: В чем разница между фланцами с нахлесточным соединением и приварными фланцами с шейкой??

А:Нахлесточные соединения позволяют вращать фланцы для выравнивания болтов, а приварные шейки являются неотъемлемой частью трубы, обеспечивая более высокие номинальные давления, но меньшую гибкость.

Вопрос: Можно ли использовать фланцы с соединением внахлестку с трубами из нержавеющей стали??

А:Да, но используйте диэлектрическую прокладку для предотвращения гальванической коррозии при соединении с трубами из углеродистой стали.

Вопрос: Как выбрать правильную прокладку для моего применения??

А:Ознакомьтесь с нашей таблицей совместимости прокладок в зависимости от типа среды, давления и температуры; распространенный выбор включает ПТФЭ (общего использования) и металлическую оболочку (высокого давления).

Вопрос: Каков минимальный размер трубы для фланцев с соединением внахлест??

А:Доступны размеры от 1 до 48 дюймов NPS, а также нестандартные размеры и номиналы для специальных промышленных проектов.
