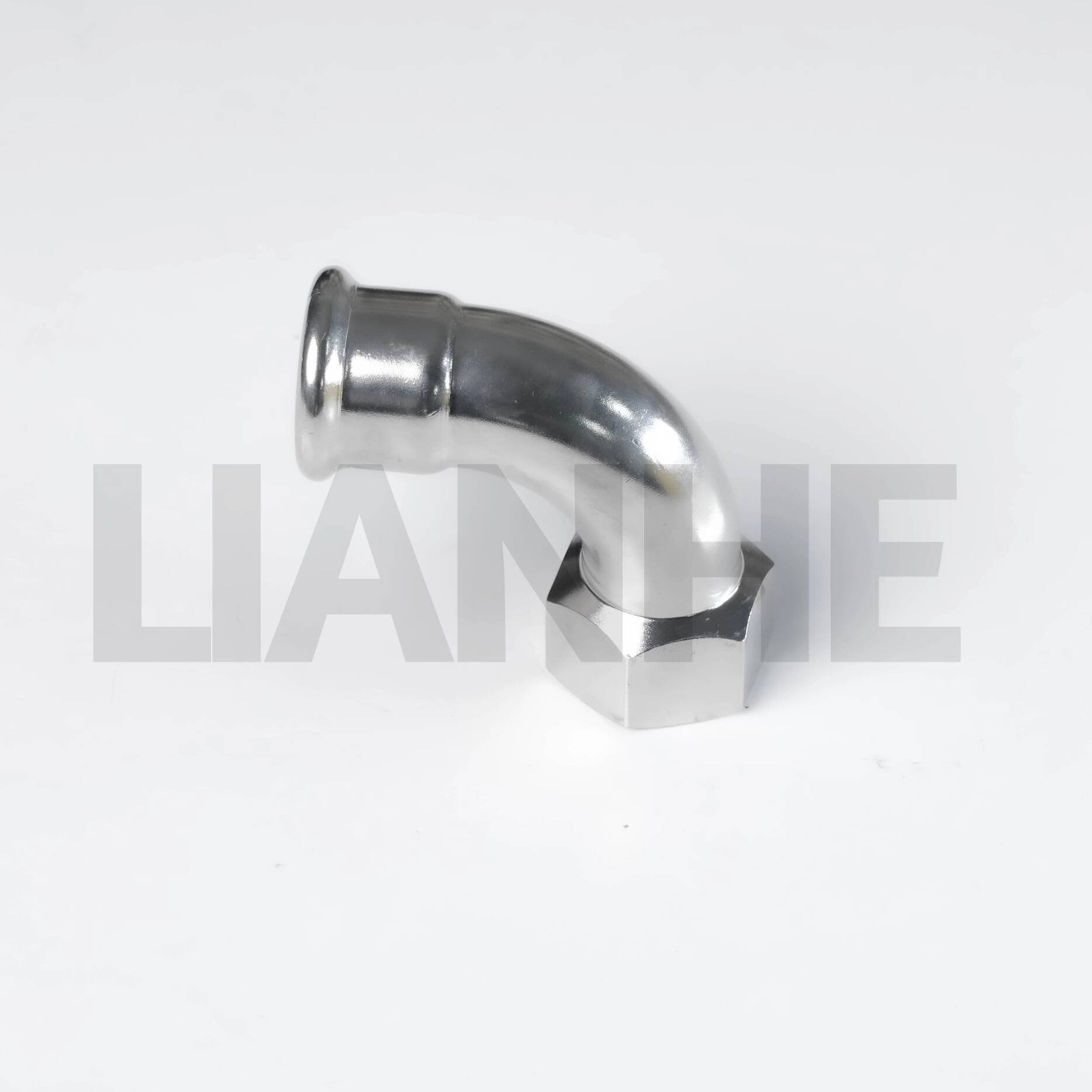

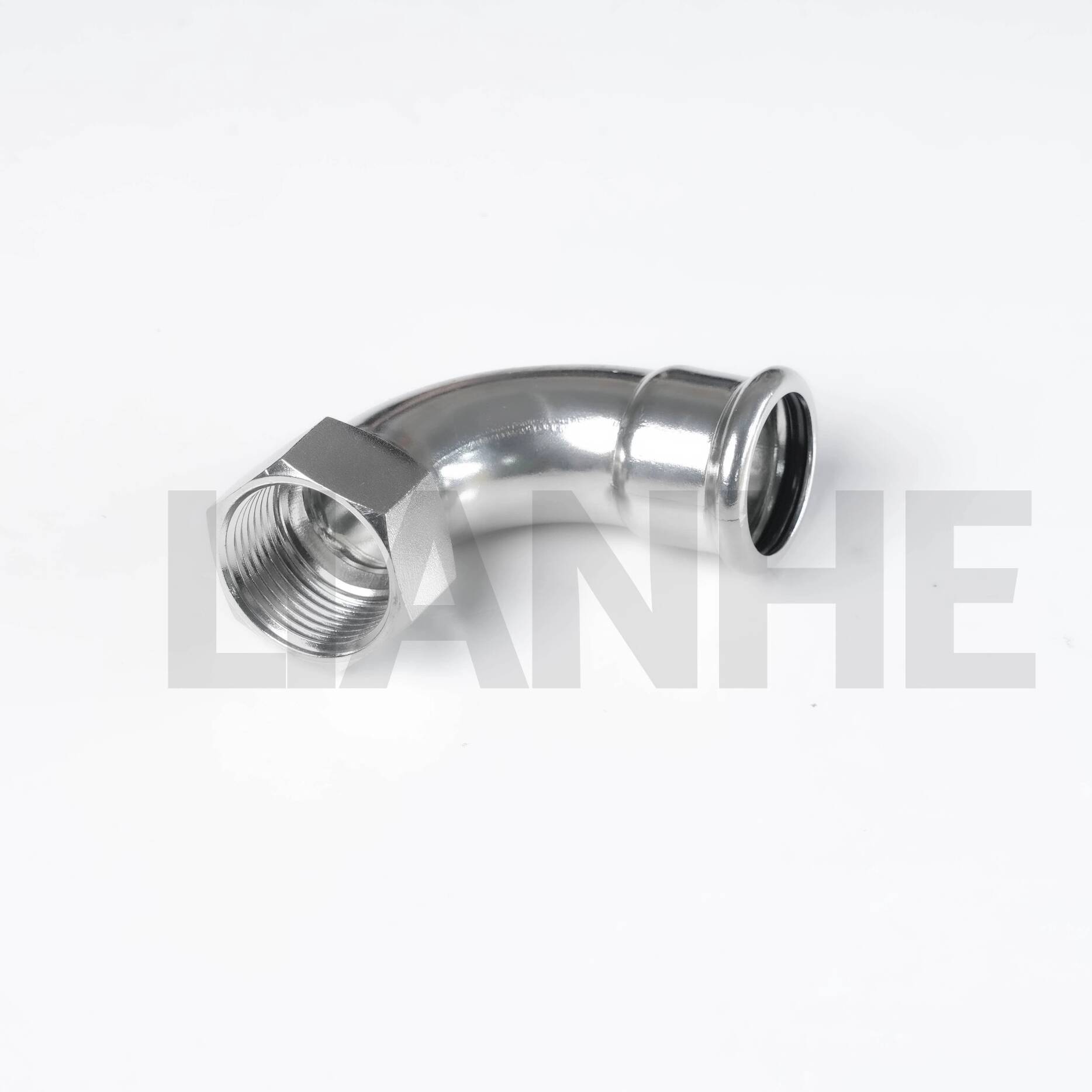

Пресс D-типа из нержавеющей стали, колено 90° с внутренней резьбой

Описание продукта

Колено 90° D-типа LIANHE из нержавеющей стали с внутренней резьбой соединяет запрессованную трубу с совместимым компонентом с внешней резьбой, изменяя при этом направление трубопровода на 90 градусов.

Пресс-гнездо типа D обеспечивает быструю установку без возгорания, а конец с внутренней резьбой позволяет соединять клапаны, приборы, оборудование или другие компоненты трубопровода с резьбой.

Технические характеристики

Диапазон размеров:1/4–4 дюйма (Ду10–Ду100)

Толщина стены:0,6–2,0 мм

Применимые стандарты:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN и ASME

Доступные материалы:

• SS304, 0Cr18Ni9, S30408, SUS304 и 1,4301

• SS304L, S30403 и 1.4306

• СС316 и 0Cr17Ni12Mo2

• SS316L, S31603 и 1.4404

Тип подключения:Пресс-гнездо типа D × Внутренняя резьба

Варианты тем:ДНЯО, БСПТ и БСПП

Материалы уплотнительного кольца:CIIR, EPDM, PTFE и NBR.

Номинальное давление:PN16

Гидростатическое испытательное давление:2,5 МПа

Испытательное давление на герметичность:1,05 МПа

Диапазон температур прокладки:от -20°C до +110°C, в зависимости от материала и среды

Производственный процесс:Механически изготовлен из труб из нержавеющей стали.

Обработка поверхности:Вибрационная полировка, магнитная полировка или травление

Маркировка продукта:ЛОГОТИП + ОД + Толщина стенки + Материал. Возможна индивидуальная маркировка.

Упаковка:Пластиковые пакеты, экспортные коробки и деревянные ящики

Сертификаты:GB/T 19001-2016, ISO 9001:2015, документация CE на применимую продукцию и санитарная лицензия.

Бренд:ЛИАНХЭ

Код ТН ВЭД: 7307230000

Место происхождения:Вэньчжоу, Чжэцзян, Китай

Приложения

Подходит для совместимых приложений в:

• Системы питьевого водоснабжения и канализации

• Системы отопления, охлаждения и вентиляции и кондиционирования

• Промышленное водоочистное оборудование

• Коммерческие и жилые здания

• Газовые и паровые системы с совместимыми уплотнениями

• Суда и морские трубопроводные системы

Преимущества продукта

1. Изменяет направление трубопровода на 90 градусов.

2. Сочетает в себе пресс типа D и соединения с внутренней резьбой.

3. Быстрая установка без возгорания

4. Хорошая устойчивость к коррозии

5. Несколько вариантов резьбы и прокладок

6. Компактный дизайн для ограниченного пространства

7. Надежное уплотнение при правильной установке

8. Сокращение времени установки и трудозатрат

Для установки требуется пресс-инструмент и губка, совместимая с указанным профилем типа D. Резьбы NPT, BSPT и BSPP не могут использоваться взаимозаменяемо, если совместимость не подтверждена.

Тестирование и проверка

Стандартный осмотр включает в себя:

1. Проверка сырья и толщины стенок

2. Проверка гнезда, резьбы, угла и размеров

3. Проверка сварных швов и поверхностей, где это применимо

4. Испытания на гидростатическое давление и герметичность

5. Маркировка продукции и проверка упаковки

Доступные документы включают сертификаты испытаний материалов EN 10204 3.1, сертификаты на сырье, отчеты о резьбе и размерах, отчеты о гидравлических испытаниях и отчеты о проверках третьих сторон.

Коммерческие условия

МОК:Обычно 5–10 штук, в зависимости от размера и наличия на складе.

Бесплатные образцы:Доступно для выбранных стандартных продуктов; Экспресс-расходы обычно оплачиваются получателем.

Время цитаты:Обычно в течение трех рабочих часов.

Срок поставки:Примерно 3–7 дней для обычной продукции и примерно 25 дней для новой продукции.

Условия оплаты:Депозит 30% T/T и баланс 70% перед поставкой.

Условия доставки:EXW, FOB, CFR, CIF, DDP и DDU.

Гарантия:Один год в случае подтвержденных производственных дефектов.

Производитель:ЛИАНХЭ
Место происхождения:Вэньчжоу, Чжэцзян, Китай
