Колено из нержавеющей стали с пазом 45 градусов для трубопроводов, работающих в тяжелых условиях

Обзор

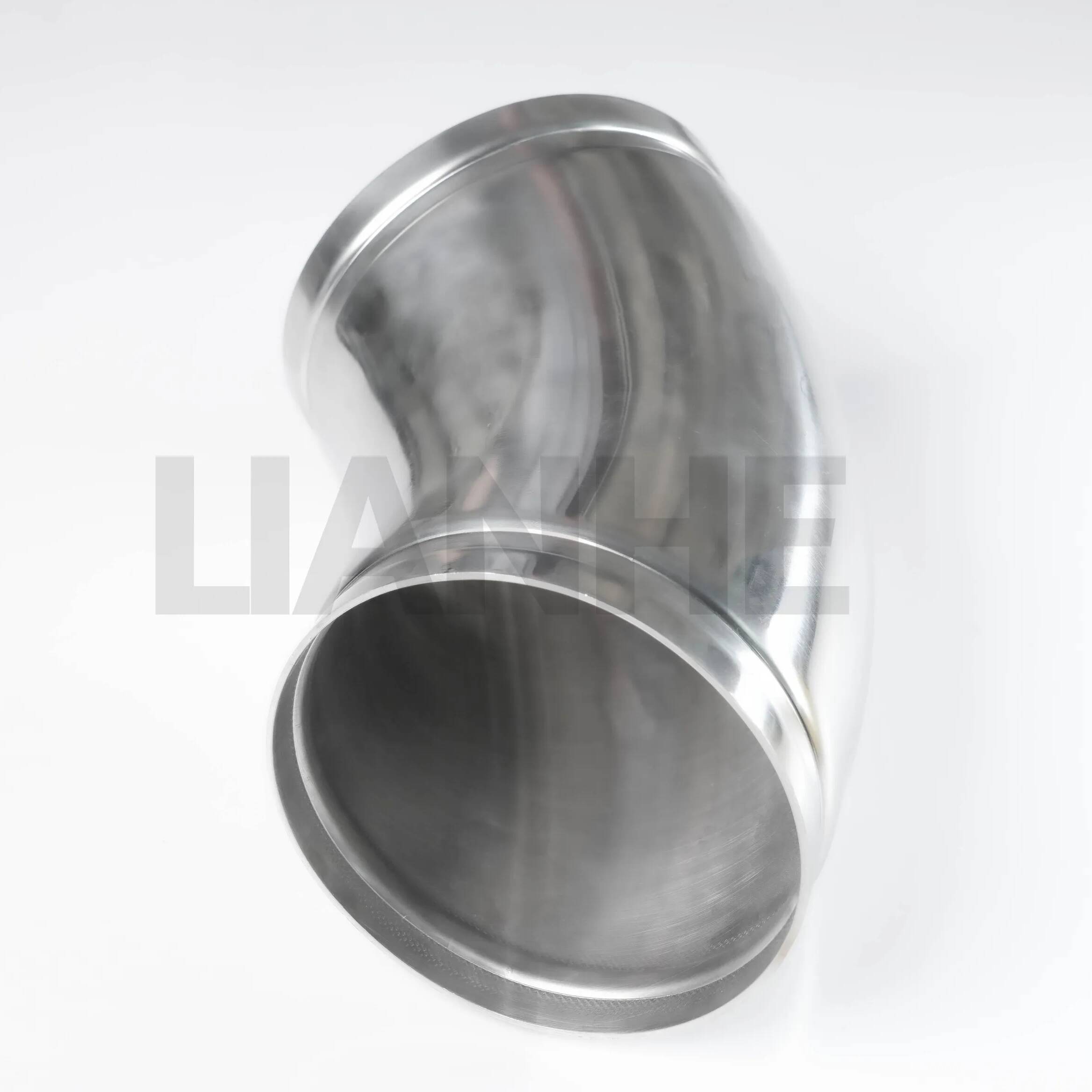

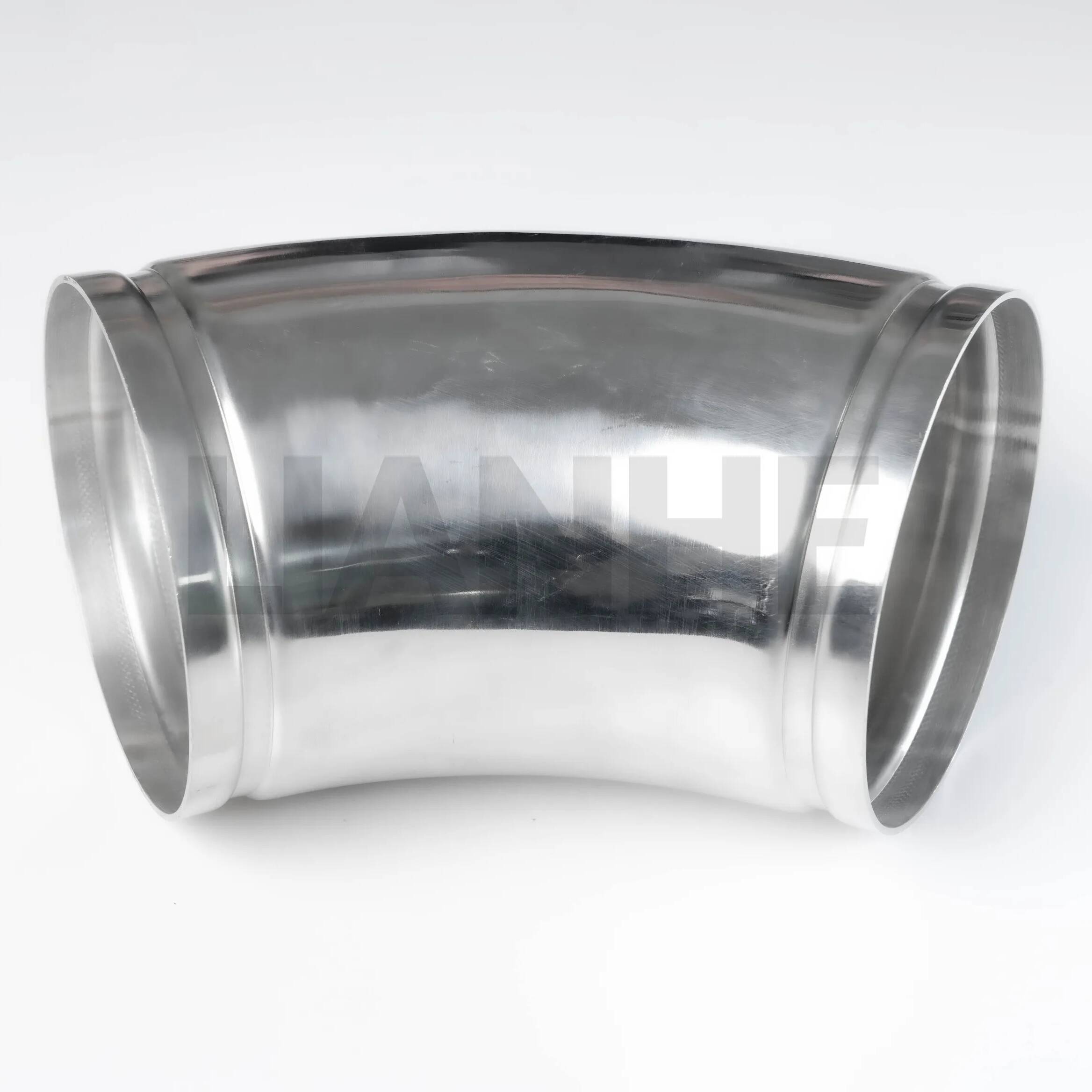

Колено с пазом 45 градусов из нержавеющей стали — это высокопрочный трубный фитинг, предназначенный для трубопроводных систем с канавками и обеспечивающий надежное, виброустойчивое решение для изменения направления трубы в тяжелых условиях эксплуатации. Это колено, изготовленное из нержавеющей стали 304 или 316, имеет рифленый конец (соответствует AWWA C606), который соединяется с муфтами или клапанами без резьбы или сварки, что обеспечивает быструю установку и техническое обслуживание.

Функции

Преимущества пазового соединения:

На концах AWWA C606 с пазами можно использовать механические соединения (например, типа Victaulic), что позволяет выполнить установку за считанные минуты с помощью простых гаечных ключей, что снижает трудозатраты на 40 % по сравнению со сварными системами.

Размеры канавок (глубина, ширина) обработаны с точностью до ±0,1 мм для обеспечения постоянного сцепления муфты.

Прочная конструкция:

Корпус из нержавеющей стали бесшовный или сварной (304 для общего применения, 316 для агрессивных сред) с пределом текучести ≥250 МПа и ударопрочностью (V-образный надрез по Шарпи ≥27 Дж при 20°С).

Конструкция под углом 45° снижает концентрацию напряжений по сравнению с коленами под углом 90° и идеально подходит для применений с высокой вибрацией, таких как насосы и компрессоры.

Оптимизация потока:

Гладкий внутренний радиус (1,5 диаметра трубы) минимизирует турбулентность и потери давления, а полированное отверстие (Ra ≤1,6 мкм) обеспечивает ламинарный поток в системах с водой, нефтью и газом.

Расположение канавки вдали от изгиба гарантирует, что уплотнения муфты не пострадают от прогиба трубы, сохраняя устойчивость к утечкам при тепловом расширении.

Соответствие и тестирование:

Соответствуют стандартам ASME B16.24, MSS SP-83 и AWWA C606, прошли гидростатические испытания до 1,5-кратного максимального рабочего давления (до 300 фунтов на квадратный дюйм для нержавеющей стали 304).

Опциональная электрополировка для систем высокой чистоты, снижающая шероховатость поверхности до Ra ≤0,8 мкм для фармацевтических и полупроводниковых применений.

Приложение

Идеально подходит для тяжелых трубопроводов и трубопроводов большого диаметра:

Распределение воды: Муниципальные водопроводы, очистные сооружения и системы противопожарной защиты (соответствие NFPA 20) с рифлеными соединениями, позволяющими быстро расширять трубопроводные сети.

Промышленные предприятия: Контуры охлаждающей воды, паропроводы и системы транспортировки сыпучих материалов на электростанциях и нефтеперерабатывающих заводах из нержавеющей стали 316, устойчивой к хлоридной коррозии.

Механические системы: Соединения оборудования, подверженного вибрации (например, насосов, генераторов), с рифлеными муфтами, компенсирующими незначительные смещения и снижающими нагрузку на колено.

Морской и оффшорный: Системы забора морской воды и палубные трубопроводы из нержавеющей стали 316, обеспечивающие превосходную устойчивость к коррозии в морской воде и биообрастанию.

Часто задаваемые вопросы

Вопрос: Каков максимальный доступный размер трубы??

А:Размеры варьируются от 2 до 48 дюймов NPS, а для специальных проектов доступны нестандартные размеры.

Вопрос: Можно ли использовать колена с пазами при надземной и подземной прокладке??

А:Да, подходит для обеих сред; использовать полиэтиленовый кожух для подземной защиты в агрессивных грунтах.

Вопрос: Как предотвратить гальваническую коррозию разнородных металлов??

А:Используйте диэлектрические муфты при соединении колен из нержавеющей стали с трубами из углеродистой стали и нанесите антикоррозионную ленту на концы с канавками.

Вопрос: Каков рекомендуемый момент затяжки стяжных болтов??

А:Следуйте рекомендациям производителя муфты, обычно 50–70 Н·м для колен 2–12 дюймов, чтобы обеспечить равномерное давление уплотнения.
