Соединение паза нержавеющей стали для систем трубопровода воды и газа

Рифленая муфта из нержавеющей стали

Обзор продукта

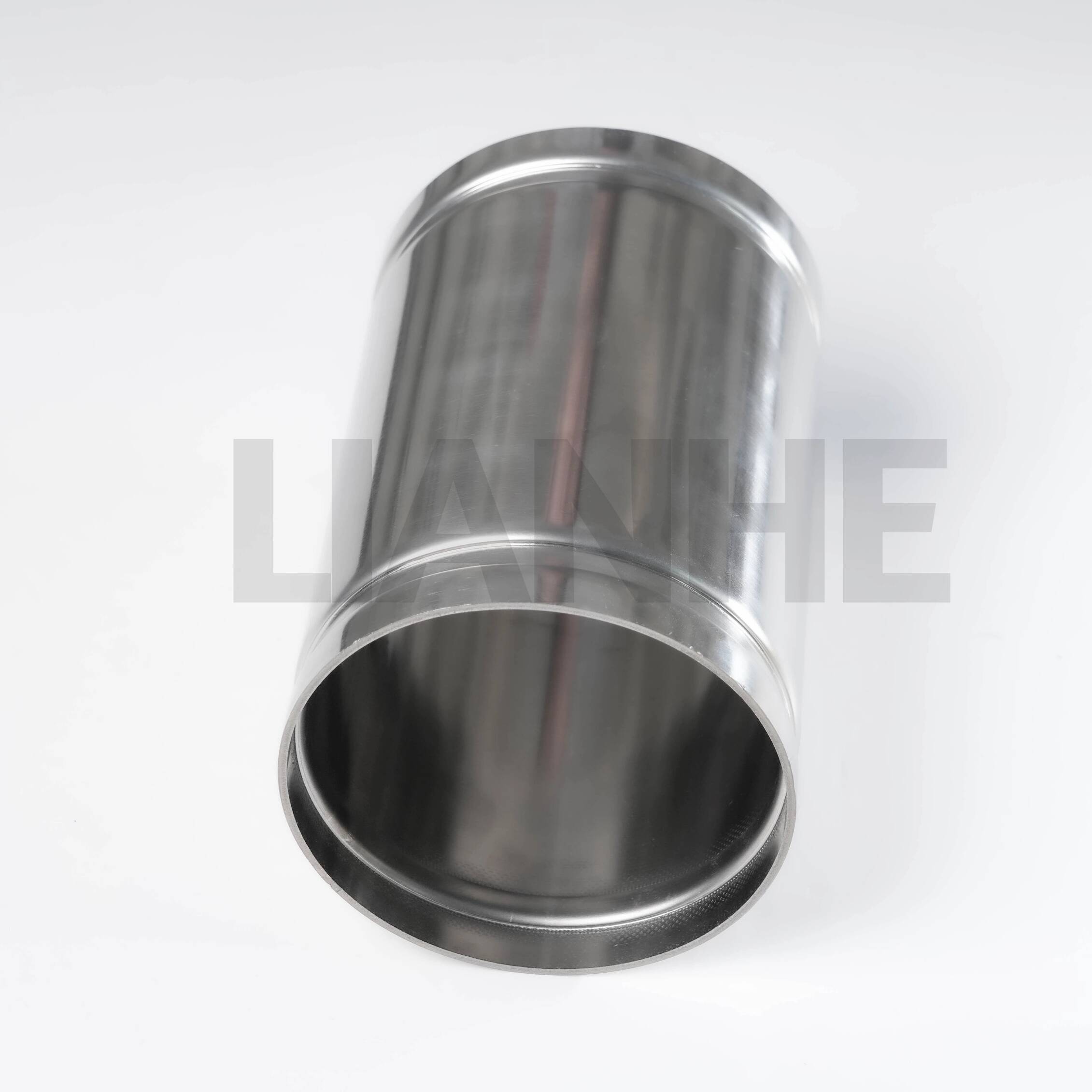

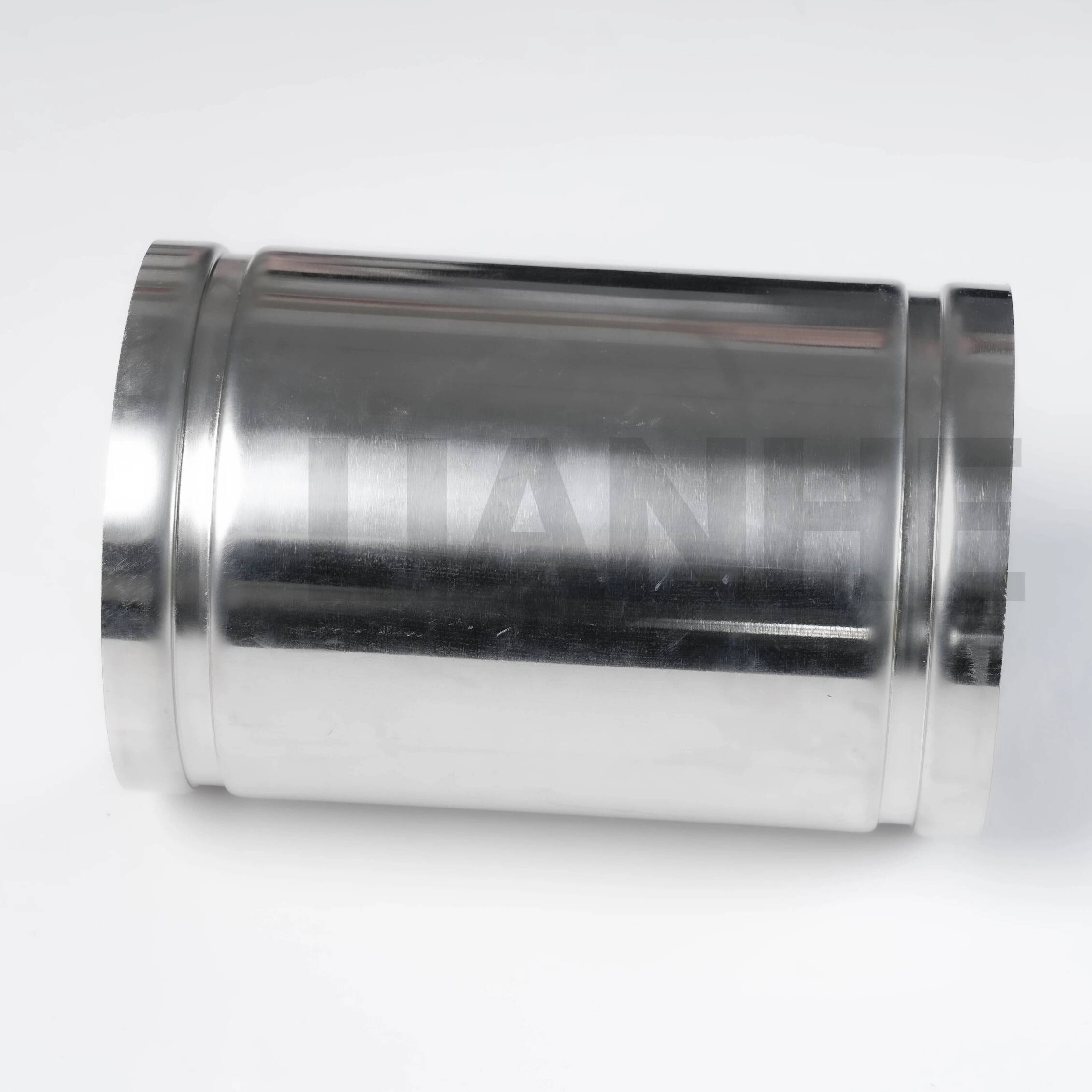

Рифленая муфта LIANHE из нержавеющей стали предназначена для обеспечения надежного и эффективного соединения трубопроводных систем среднего и большого диаметра. Его рифленая структура соединения обеспечивает быструю установку трубопровода, обеспечивая при этом надежную механическую прочность и герметичность.

Муфта, изготовленная из трубы из нержавеющей стали механической формовки, обеспечивает хорошую коррозионную стойкость, стабильность размеров и длительный срок службы. Он подходит для водоснабжения, газораспределения, отопления, охлаждения, защиты окружающей среды и совместимых систем промышленных жидкостей.

По сравнению с методами соединения, требующими обширной сварки на месте, правильно установленная рифленая муфта может упростить сборку трубопровода, сократить время установки и сделать будущие проверки, обслуживание или замену более удобными.

Изготовленные на нашем предприятии в Вэньчжоу, провинция Чжэцзян, Китай, рифленые муфты LIANHE из нержавеющей стали производятся в соответствии с установленными процедурами контроля качества для поддержки коммерческих, жилых, промышленных, морских и инфраструктурных проектов.

Технические характеристики

Название продукта:Рифленая муфта из нержавеющей стали

Диапазон размеров:2–8 дюймов (Ду50–Ду200)

Толщина стены:1,0–5,0 мм

Применимые стандарты:ГБ, EN, DIN и ASME

Доступные материалы:

• 0Cr18Ni9, SS304, S30408, SUS304 и 1,4301.

• 0Cr17Ni12Mo2, SS316 и SUS316

• SS304L, S30403 и 1.4306

• SS316L, S31603 и 1.4404

Тип подключения:Рифленое соединение

Номинальное давление:PN16

Гидростатическое испытательное давление:2,5 МПа

Испытательное давление на герметичность:1,05 МПа

Применимый диапазон температур прокладки:от -20°С до +110°С

Производственный процесс:Механически изготовлен из труб из нержавеющей стали.

Варианты обработки поверхности:Вибрационная полировка, магнитная полировка и травление

Маркировка продукта:ЛОГОТИП – OD – W.T. – Материал. Логотипы клиентов, частные бренды, информация о партии и другие индивидуальные маркировки могут быть нанесены в соответствии с конкретными требованиями заказа.

Бренд:ЛИАНХЭ

Код ТН ВЭД: 7307230000

Место происхождения:Вэньчжоу, Чжэцзян, Китай

Фактические пределы рабочего давления и температуры зависят от размера муфты, толщины стенки, марки нержавеющей стали, материала прокладки, транспортируемой среды, размеров канавок и применимого стандарта проекта.

Преимущества продукта

Муфта с пазами из нержавеющей стали сочетает в себе стойкость к коррозии, эффективность установки, механическую стабильность и удобство обслуживания.

Долговечность и надежность

• Высокая механическая прочность и структурная стабильность.

• Отличная стойкость к коррозии и окислению

• Хорошая устойчивость к износу и деформации

• Длительный срок службы в подходящих условиях.

• Стабильная работа в сложных условиях эксплуатации трубопроводов

Подключение и эксплуатационные характеристики

• Надежное соединение между совместимыми концами труб с канавками.

• Надежная герметизация при правильной установке

• Обтекаемая внутренняя структура с ограниченным препятствием потоку

• Хорошая устойчивость к вибрации и движению трубопровода.

• Подходит для трубопроводных систем среднего и большого диаметра.

Установка и экономическая эффективность

• Быстрая и удобная механическая установка.

• Снижение требований к сварке на месте

• Сокращение времени монтажа трубопровода

• Удобный осмотр, обслуживание и замена

• Снижение общих затрат на установку и обслуживание.

• Подходит для скрытой установки, если это разрешено требованиями проекта.

Экологические и гигиенические преимущества

• Прочная и пригодная для вторичной переработки конструкция из нержавеющей стали.

• Коррозионностойкая внутренняя поверхность

• Подходит для совместимых систем питьевой воды.

• Снижение риска вторичного загрязнения при соответствующих санитарных условиях.

• Доступны различные марки нержавеющей стали и материалы прокладок.

Правильные размеры канавок, выбор прокладок, выравнивание труб, затяжка болтов и процедуры установки необходимы для надежной работы. Монтажники должны следовать указанным инструкциям по установке и использовать компоненты, совместимые с выбранной муфтой.

Применимые носители

Рифленые муфты LIANHE из нержавеющей стали можно использовать с:

• Питьевая вода

• Холодная вода и горячая вода

• Сточные воды

• Промышленная вода

• Масло и совместимые жидкие среды

• Газ и совместимые газообразные среды

Совместимость следует оценивать по марке нержавеющей стали, материалу прокладки, рабочей температуре, давлению в системе и химическим свойствам транспортируемой среды.

Типичные применения

Муфта с пазами из нержавеющей стали может использоваться в самых разных трубопроводных системах и инженерных проектах, в том числе:

Трубопроводные системы

• Системы водоснабжения и распределения

• Прямые трубопроводы питьевой воды

• Газораспределительные системы

• Системы трубопроводов для сточных вод

• Трубопроводы охраны окружающей среды

• Паровые системы в подтвержденном температурном диапазоне

• Тепловые сети

• Системы кондиционирования и охлаждающей воды

• Промышленные водопроводы

• Общие совместимые системы транспортировки жидкостей

Типы проектов

• Инженерные и инфраструктурные проекты

• Корабли и морские установки

• Коммерческие здания

• Жилые здания

• Больницы и медицинские учреждения

• Гостиницы и общественные объекты

• Оборудование для защиты окружающей среды

• Водоочистные сооружения

• Промышленные перерабатывающие заводы

• Проекты отопления и кондиционирования

Перед заказом клиенты должны подтвердить материал продукта, прокладку, номинальное давление, диапазон температур, стандарт канавки, наружный диаметр трубы и предполагаемую среду.

Сертификаты и гарантия качества

LIANHE применяет процедуры производства и контроля качества при проверке сырья, резке труб, формовке, сварке, термообработке, отделке поверхности, нарезании канавок, испытаниях под давлением, маркировке и упаковке.

Доступные сертификаты:

• ГБ/Т 19001-2016

• ИСО 9001:2015

• Документация CE для применимых продуктов

• Санитарная лицензия

Фактический объем и доступность сертификата должны быть подтверждены в соответствии с выбранным продуктом, предполагаемым применением и целевым рынком.

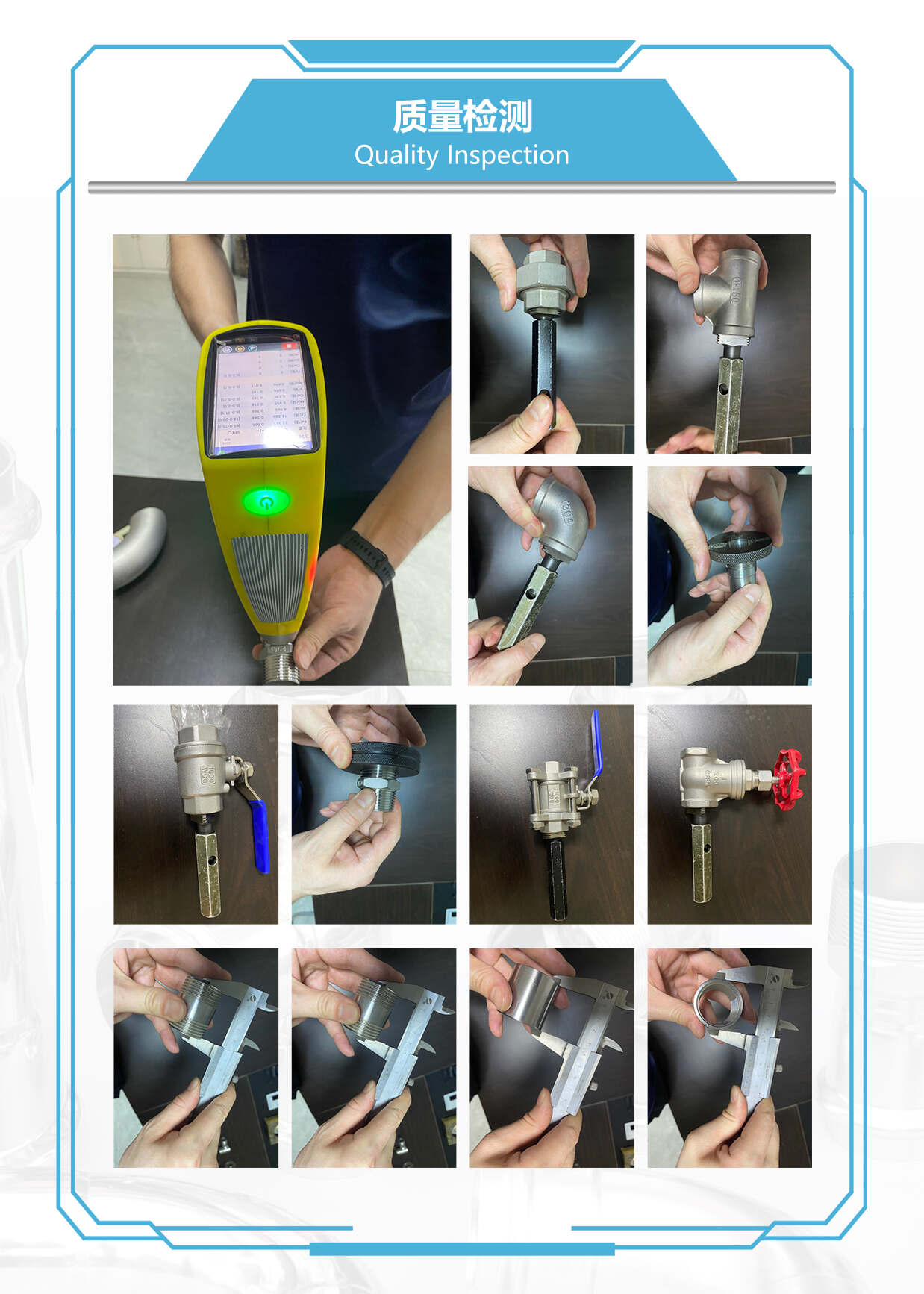

Восьмиэтапный процесс контроля качества

Сотрудники службы контроля качества проводят производственные и итоговые проверки. Перед доставкой продукция проверяется на предмет соответствия ее материалов, размеров, канавок, поверхностей, характеристик уплотнения, маркировки и упаковки подтвержденным требованиям заказа.

1. Проверьте внешний диаметр, толщину стенок, марку материала и состояние поверхности поступающего сырья.

2. Проверьте длину, положение резки и конечное состояние сырья после резки.

3. Проверьте канавку, внешний диаметр, толщину стенки и другие важные размеры после механической обработки и формовки.

4. Проверьте размеры сварных швов, внешний вид сварных швов и качество поверхности после сварки и формовки, где это применимо.

5. После термообработки проверьте поверхность изделия, размеры и область рифленого соединения.

6. Проверьте качество поверхности после виброполировки, магнитной полировки, травления или другой обработки поверхности.

7. Выполните испытания на гидравлическое давление и герметичность в соответствии с применимыми требованиями проверки.

8. Перед отправкой проверьте маркировку продукта, количество, упаковочные материалы, этикетки и отгрузочные знаки.

Тестирование продукта

Доступные процедуры тестирования включают в себя:

• Испытание гидростатическим давлением

• Испытание на герметичность

• Испытание рабочего давления

• Испытание отрицательным давлением

• Тест на вытягивание

• Испытание на циклическое изменение температуры холодной и горячей воды

• Гидростатические испытания на изгиб и кручение

• Гидростатическое испытание на вибрацию

• Гидростатическое испытание на удар

Проверка доставки:Марка материала, состояние поверхности, размеры изделия, размеры канавок, гидростатические характеристики, воздухонепроницаемость, маркировка изделия, количество и упаковка.

Применимые испытания и соотношение выборок зависят от выбранного продукта, действующего стандарта, предполагаемого применения и утвержденного плана проверок.

Отчеты заводских проверок

Отчеты о проверках и документы о качестве могут быть предоставлены в соответствии с подтвержденными требованиями к продукции и заказам, включая:

• EN 10204 3.1 Сертификат испытаний материала

• Сертификат проверки сырья

• Отчет о радиографических испытаниях, если применимо

• Отчет об испытаниях гидравлического уплотнения

• Отчет о проверке размеров и канавок

• Отчет об испытаниях на давление и герметичность

• Отчет сторонней проверки

• Другие документы по качеству, относящиеся к конкретному проекту.

Объем проверки, коэффициенты испытаний, требования к документации и механизмы наблюдения третьей стороной должны быть подтверждены до начала производства.

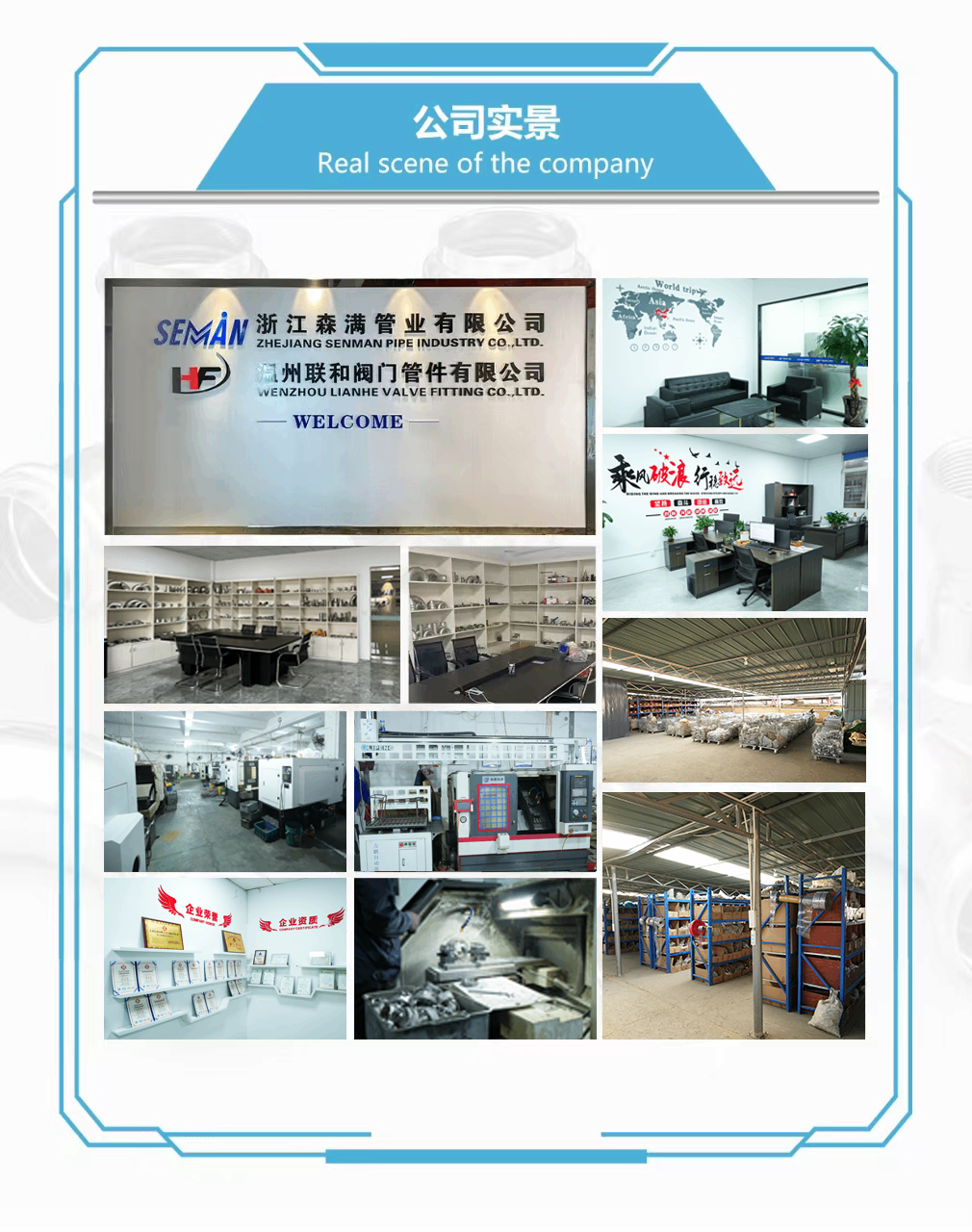

Производственные мощности и оборудование

Наш завод в Вэньчжоу, провинция Чжэцзян, Китай, оборудован для производства стандартных и индивидуальных фитингов из нержавеющей стали с пазами и пресс-фитингов.

Основное производственное оборудование включает в себя:

• Пять автоматических трубосварочных линий.

• Два станка лазерной резки

• Пять виброполировальных машин

• Две магнитно-полировальные машины

• Пять установок герметичности и гидравлических испытаний.

• Три формовочные машины

• Три долбежных станка

• Две сверлильные машины

• Десять токарных станков с ЧПУ

• Шесть станков для окончательной обработки

• Две вертикальные машины гидроформинга

• Две гидроформовочные машины рамного типа

• Десять трубогибочных станков

• Восемь автоматов аргонодуговой сварки

• Четыре гидравлические волочильные машины

• Четыре высокоскоростных гидравлических штамповочных станка

• Две машины для лазерной маркировки

• Две упаковочные единицы

• Другое сопутствующее производственное и инспекционное оборудование

Эти производственные возможности обеспечивают подготовку материалов, механическую формовку, обработку канавок, сварку, термообработку, отделку поверхности, испытания под давлением, маркировку, проверку и экспортную упаковку.

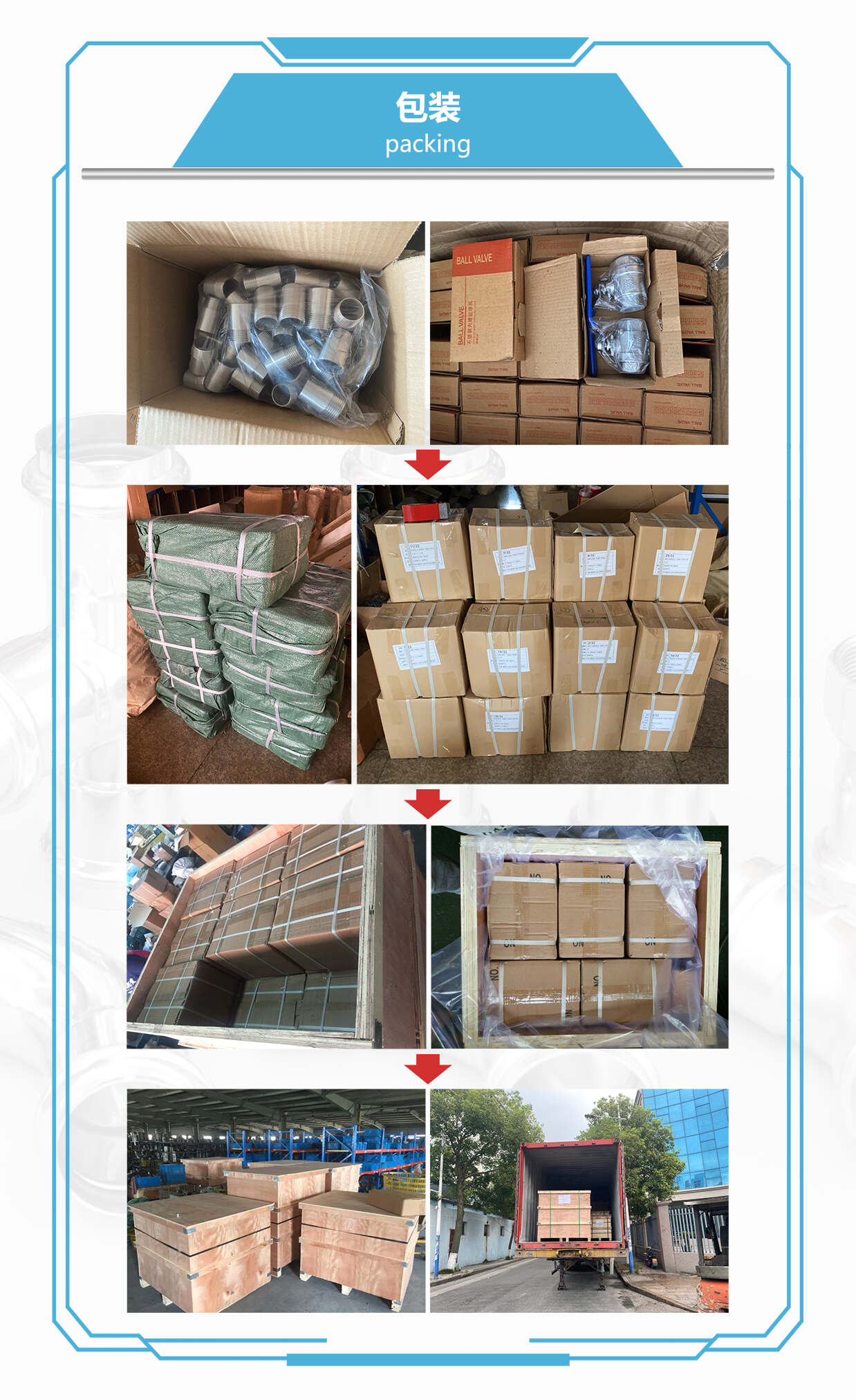

Упаковка

Каждая муфта защищена пластиковым пакетом для уменьшения воздействия пыли, влаги и загрязнения поверхности. Затем продукция упаковывается в усиленные экспортные коробки и при необходимости упаковывается в деревянные ящики.

Эта многослойная упаковка помогает защитить муфты с пазами из нержавеющей стали от ударов, царапин, загрязнения и повреждений при хранении и международной транспортировке.

Индивидуальные коробки, логотипы клиентов, этикетки, штрих-коды, упаковка на поддонах и другие упаковочные материалы могут быть предоставлены в соответствии с подтвержденными требованиями заказа.

Информация о покупке и доставке

Минимальное количество заказа:Обычно 5–10 штук, в зависимости от размера продукта и текущего запаса.

Мы поддерживаем запасы многих обычных продуктов и часто запрашиваемых размеров. Количество выбранных продуктов может достигать 5000 штук. Поскольку уровни запасов постоянно меняются, фактическое количество и возможность немедленной доставки должны быть подтверждены при запросе предложения.

Срок поставки:Товары стандартного размера, имеющиеся на складе, обычно могут быть доставлены в течение 3–7 дней. Заказы, требующие нового производства, обычно занимают около 25 дней.

Время цитаты:Обычно в течение трех рабочих часов после получения полных спецификаций и требований к количеству.

Срок действия предложения:Обычно 3–7 дней, в зависимости от цен на сырье из нержавеющей стали, обменных курсов и текущих рыночных условий.

Бесплатные образцы:Образцы могут быть предоставлены бесплатно для проверки размеров и оценки качества. Стоимость международной экспресс-доставки обычно оплачивается получателем.

Условия оплаты и доставки

Условия оплаты:Залог в размере 30% необходимо внести заранее, а оставшиеся 70% оплатить банковским переводом до доставки. Конкретные условия оплаты могут быть обсуждены в зависимости от стоимости заказа и условий сотрудничества.

Доступные способы оплаты включают T/T, Western Union, PayPal и другие взаимно согласованные методы.

Доступные торговые условия:EXW, FOB, CFR, CIF, DDP и DDU

Товары могут быть доставлены морским, воздушным, наземным транспортом или международной экспресс-доставкой. Способ доставки можно выбрать в зависимости от количества заказа, объема посылки, места назначения, необходимого графика доставки и бюджета на транспортировку.

Послепродажное обслуживание

Наш стандартный гарантийный срок качества продукции составляет один год. Если проблема качества, связанная с производством, подтвердится в течение гарантийного периода, наша команда выяснит причину и предоставит соответствующее техническое или послепродажное решение.

Клиенты должны предоставить модель продукта, номер заказа, размеры канавок, условия установки, рабочее давление, рабочую температуру, транспортируемую среду, а также соответствующие фотографии или видео, чтобы помочь в технической оценке.

Производитель:ЛИАНХЭ
Место происхождения:Вэньчжоу, Чжэцзян, Китай
