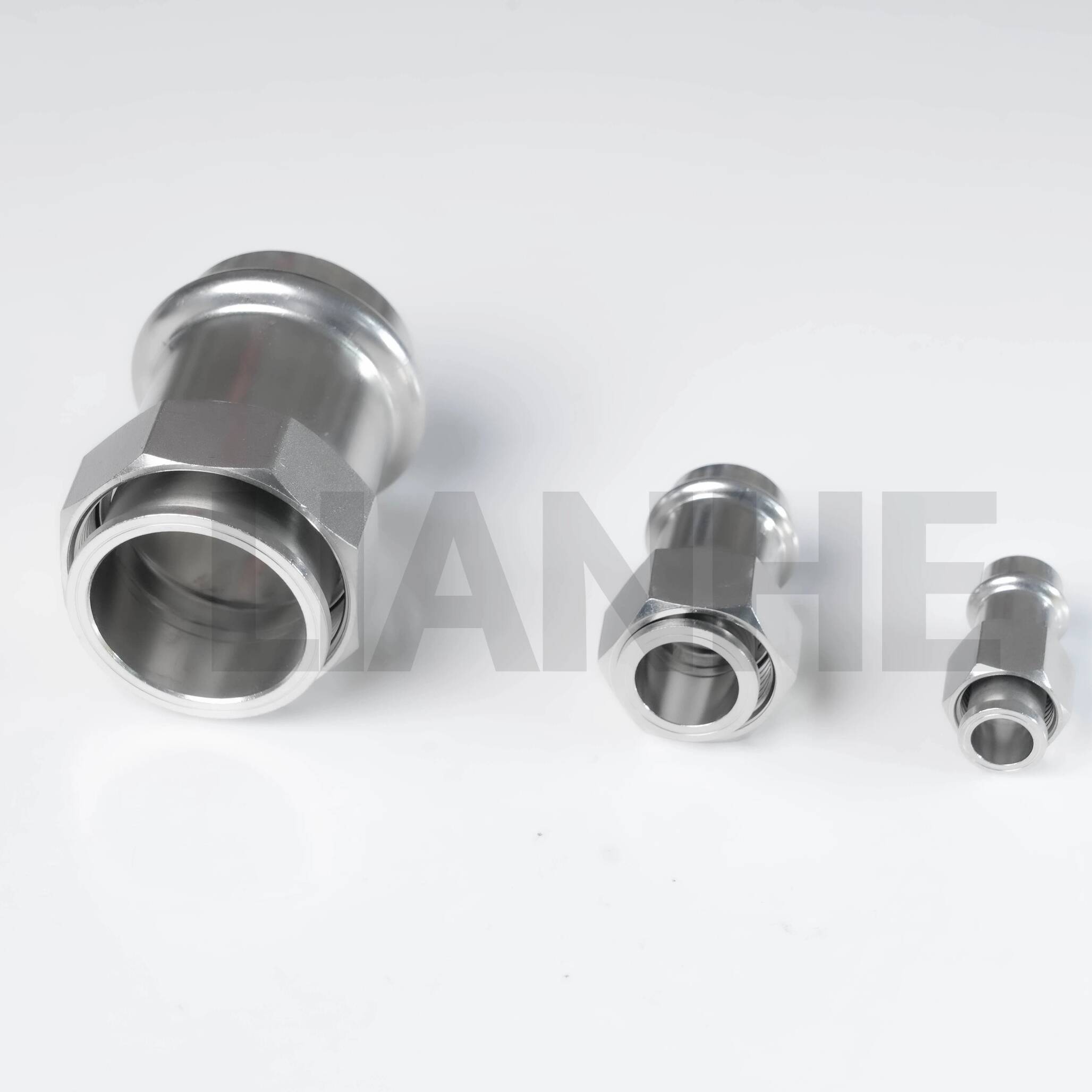

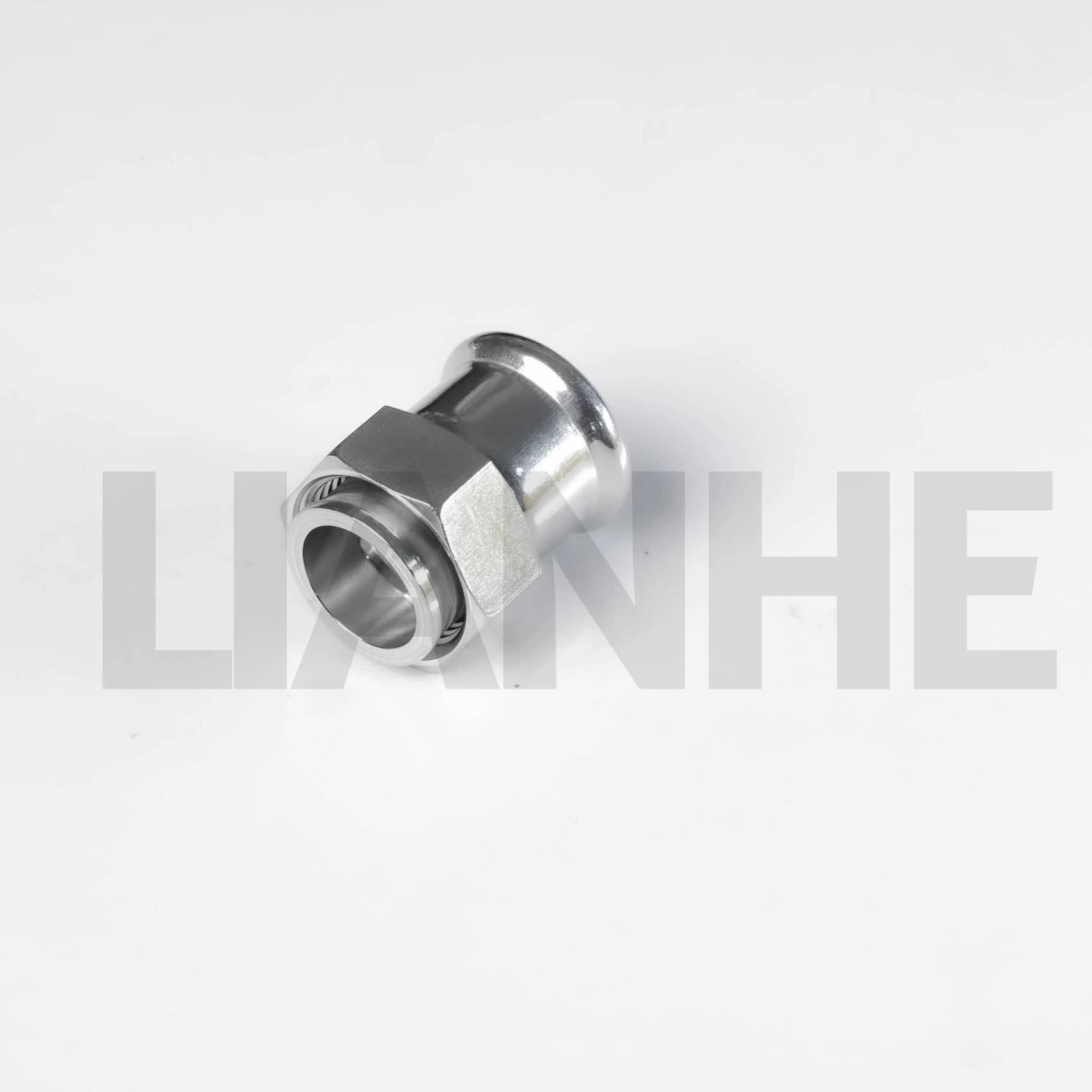

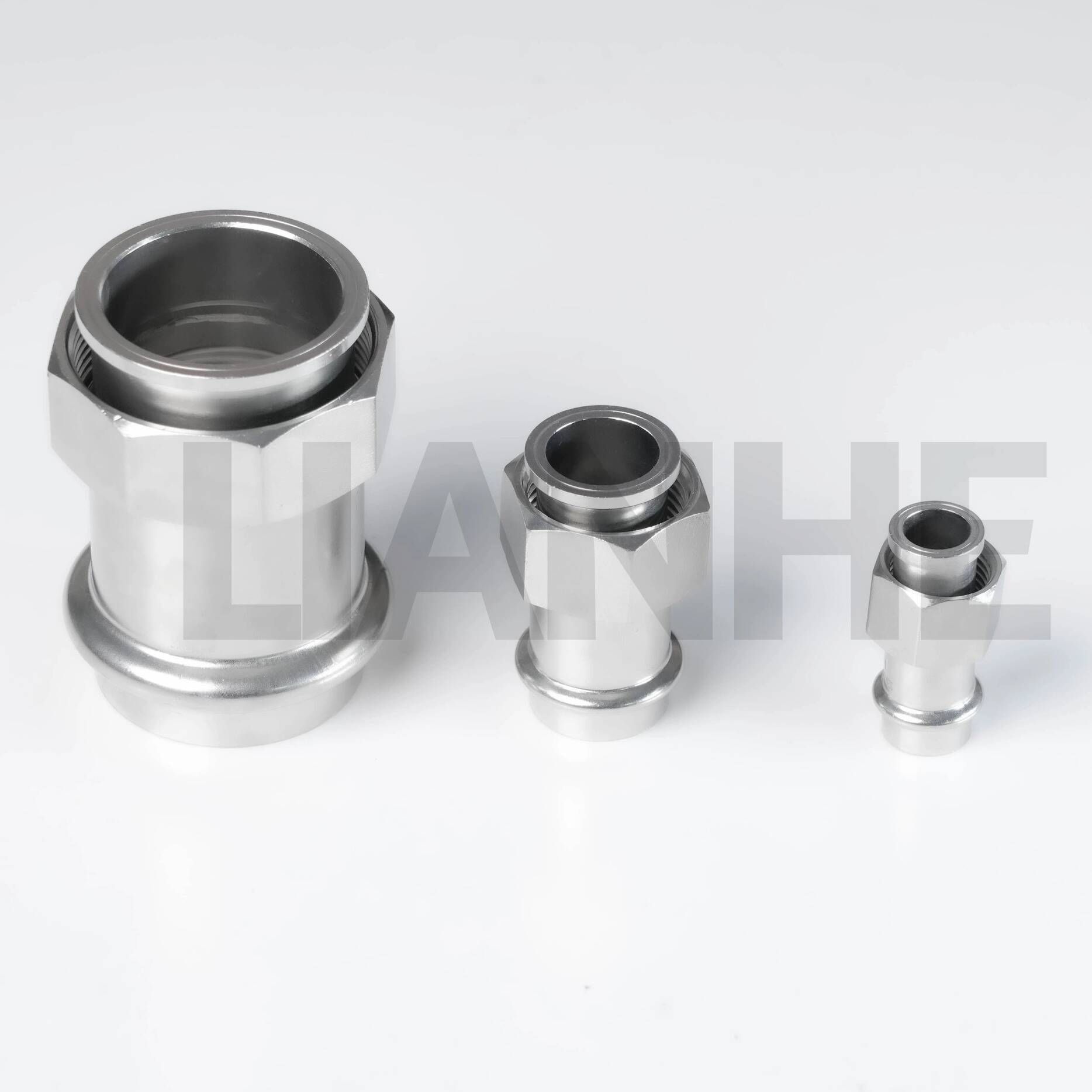

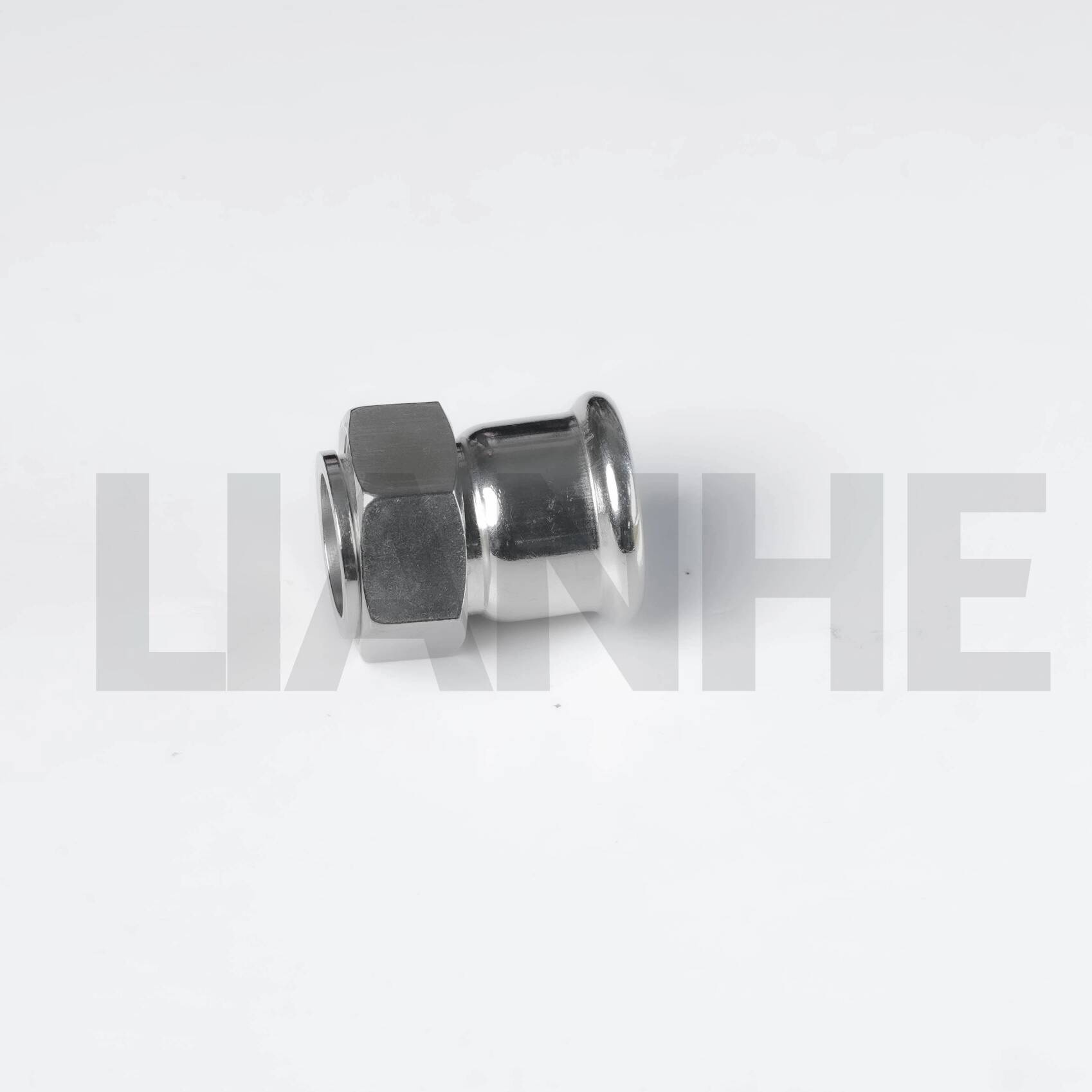

Пресс-соединение/муфта из нержавеющей стали

Технические характеристики

Диапазон размеров:1/4–4 дюйма (Ду10–Ду100)

Толщина стены:0,6–2,0 мм

Применимые стандарты:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN и ASME

Доступные материалы:

• 0Cr18Ni9, SS304, S30408, SUS304 и 1,4301.

• 0Cr17Ni12Mo2, SS316 и SUS316

• SS304L, S30403 и 1.4306

• SS316L, S31603 и 1.4404

Доступные материалы уплотнительных колец:CIIR, EPDM, PTFE и NBR.

Варианты разъемов:D-тип и S-тип

Доступные стандарты резьбы:ДНЯО, БСПП и БСПТ

Номинальное давление:PN16

Гидростатическое испытательное давление:2,5 МПа

Испытательное давление на герметичность:1,05 МПа

Применимый диапазон температур прокладки:от -20°С до +110°С

Производственный процесс:Механически изготовлен из труб из нержавеющей стали.

Варианты обработки поверхности:Вибрационная полировка, магнитная полировка и травление

Маркировка продукта:ЛОГОТИП – OD – W.T. – Материал. Логотипы клиентов, частные бренды, информация о партии и другие индивидуальные маркировки могут быть нанесены в соответствии с конкретными требованиями заказа.

Стандартная упаковка:Пластиковые пакеты, экспортные коробки и деревянные ящики

Сертификаты:GB/T 19001-2016, ISO 9001:2015, документация CE на применимую продукцию и санитарная лицензия.

Бренд:ЛИАНХЭ

Код ТН ВЭД: 7307230000

Место происхождения:Вэньчжоу, Чжэцзян, Китай

Фактические пределы рабочего давления и температуры зависят от размера изделия, толщины стенки, марки нержавеющей стали, материала уплотнительного кольца, транспортируемой среды, стандарта резьбы, профиля муфты и применимых требований проекта.

Применимые носители

Изделия могут поставляться для использования с рядом совместимых жидких и газообразных сред, включая:

• Питьевая вода

• Холодная вода и горячая вода

• Сточные воды

• Промышленная вода

• Масло и совместимые жидкие среды

• Газ и совместимые газообразные среды

Прежде чем выбрать материал или уплотнительное кольцо, заказчику следует подтвердить его совместимость с транспортируемой средой, рабочим давлением, рабочей температурой и средой установки.

Области применения

Продукты могут использоваться в различных коммерческих, жилых, промышленных, морских и инфраструктурных проектах, в том числе:

• Инженерные и инфраструктурные проекты

• Корабли и морские установки

• Коммерческие здания

• Жилые здания

• Больницы и медицинские учреждения

• Гостиницы и общественные объекты

• Оборудование для защиты окружающей среды

• Системы водоочистки

• Отопительные установки

• Системы кондиционирования

• Промышленные перерабатывающие предприятия

Они могут применяться в системах водоснабжения, газораспределительных системах, прямых трубопроводах питьевой воды, системах сточных вод, трубопроводах защиты окружающей среды, паровых системах, тепловых сетях, трубопроводах кондиционирования воздуха и системах промышленного водоснабжения.

Окончательную конфигурацию следует выбирать в зависимости от рабочего давления, рабочей температуры, марки нержавеющей стали, материала уплотнительного кольца, типа резьбы, профиля соединения и местных стандартов проекта.

Преимущества продукта

1. Высокая механическая прочность и структурная стабильность.

2. Отличная стойкость к коррозии и окислению

3. Длительный срок эксплуатации

4. Низкое внутреннее сопротивление потоку

5. Хорошие вибрационные и сейсмические характеристики.

6. Надежное соединение

7. Экологически ответственная конструкция из нержавеющей стали.

8. Быстрая и удобная установка

9. Подходит для скрытой установки, где это разрешено.

10. Снижение общих затрат на установку и обслуживание.

11. Хорошая устойчивость к износу и деформации

12. Гигиеническая конструкция для подходящих систем питьевого водоснабжения.

13. Надежная герметизация с уменьшенным риском утечек

Правильная подготовка трубы, глубина вставки, выбор уплотнительного кольца, идентификация резьбы, калибровка инструмента и окончательная проверка имеют важное значение для надежной работы.

Для профилей головок типа D и S могут потребоваться разные обжимные инструменты или губки. Клиенты должны подтвердить необходимый профиль подключения перед заказом и установкой.

Резьбы NPT, BSPT и BSPP имеют разные профили и методы уплотнения. Их не следует соединять взаимозаменяемо, если их совместимость по размерам и уплотнениям не была технически подтверждена.

Тестирование продукта

Доступные процедуры тестирования включают в себя:

• Испытание гидростатическим давлением

• Испытание на герметичность

• Испытание рабочего давления

• Испытание отрицательным давлением

• Тест на вытягивание

• Испытание на циклическое изменение температуры холодной и горячей воды

• Гидростатические испытания на изгиб и кручение

• Гидростатическое испытание на вибрацию

• Гидростатическое испытание на удар

Применимые элементы тестирования и соотношение выборки зависят от выбранной спецификации, действующего стандарта, предполагаемого применения и утвержденного плана проверки.

Проверка доставки

Товары проверяются перед отправкой. Стандартная проверка поставки включает в себя:

• Марка материала

• Состояние поверхности

• Размеры продукта

• Внешний диаметр и толщина стенки

• Размеры розетки

• Размеры резьбы, где это применимо

• Гидростатические характеристики

• Герметичность

• Маркировка продукта

• Количество и упаковка

Отчеты и сертификаты заводских проверок

Отчеты о проверках и подтверждающие документы по качеству могут быть предоставлены в соответствии с подтвержденными требованиями заказа, включая:

• EN 10204 3.1 Сертификат испытаний материала

• Сертификат проверки сырья

• Отчет о радиографических испытаниях, если применимо

• Отчет об испытаниях гидравлического уплотнения

• Отчет о проверке резьбы, если применимо

• Отчет о проверке гнезд и размеров

• Отчет сторонней проверки

• Другие документы по качеству, относящиеся к конкретному проекту.

Требуемый объем проверки, коэффициент тестирования, документация и механизмы наблюдения третьей стороны должны быть подтверждены до начала производства.

Контроль качества продукции

LIANHE применяет процедуры технологического и окончательного контроля на протяжении всего производства. Перед доставкой продукция проверяется на предмет соответствия ее материалов, размеров, поверхностей, зон соединения, маркировки и упаковки подтвержденным требованиям заказа.

К основным процедурам контроля качества относятся:

1. Проверка наружного диаметра, толщины стенок, марки материала и состояния поверхности поступающего сырья.

2. Проверка длины, положения резки и конечного состояния сырья после резки.

3. Проверка раструба, наружного диаметра, толщины стенки, резьбы и других важных размеров после механической обработки и механической формовки.

4. Проверка размеров сварных швов, внешнего вида сварных швов и качества поверхности после сварки и формовки, где это применимо.

5. Проверка поверхности изделия, размеров и мест соединений после термообработки.

6. Проверка качества поверхности после виброполировки, магнитной полировки, травления или другой обработки поверхности.

7. Проведение испытаний на гидравлическое давление и герметичность в соответствии с действующими требованиями инспекций.

8. Проверка маркировки продукции, количества, упаковочных материалов, этикеток и отгрузочных знаков перед отправкой.

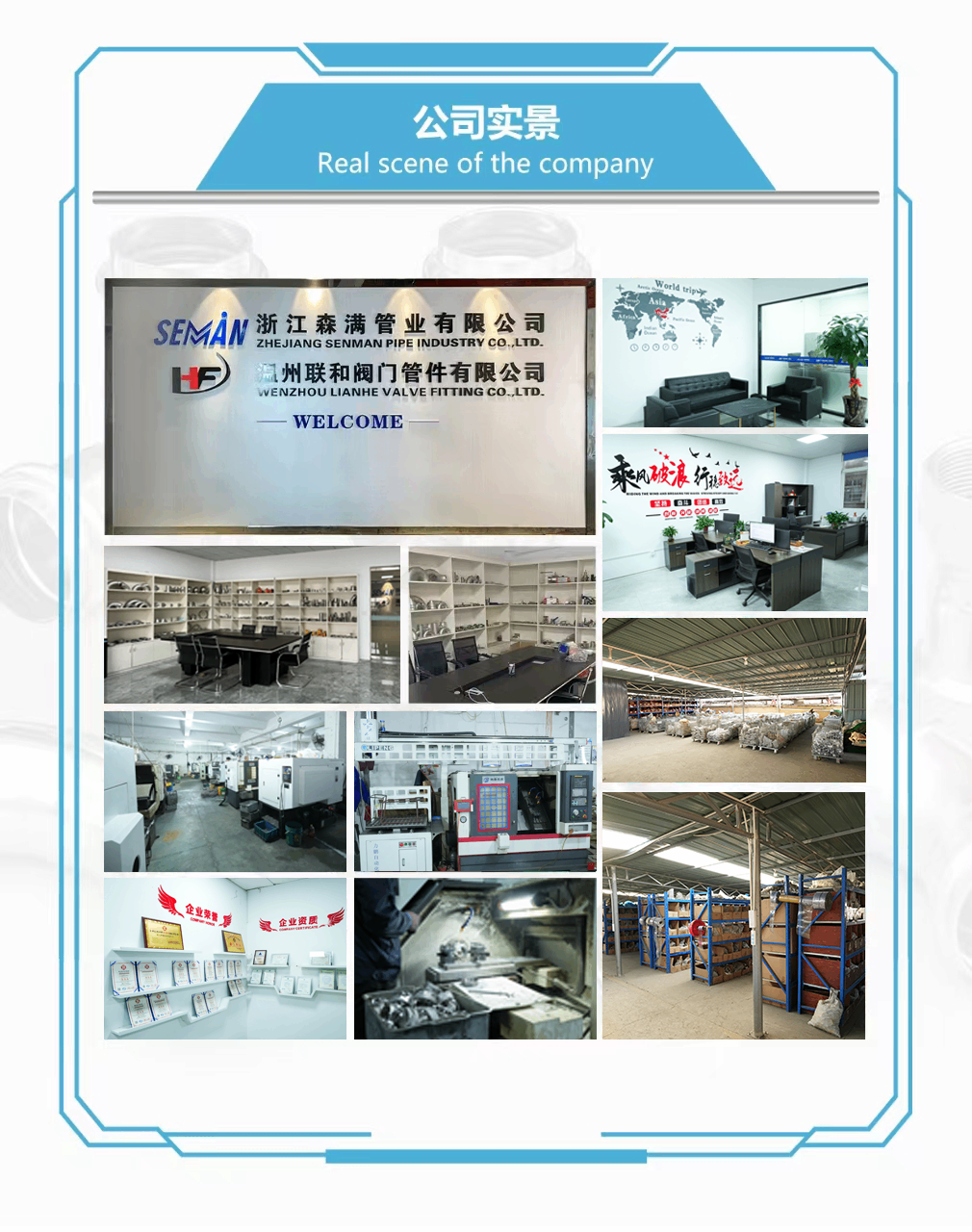

Производственное оборудование

Наше производство оснащено пятью автоматическими линиями для сварки труб, двумя станками лазерной резки, пятью виброполировальными станками, двумя магнитно-полировальными станками, пятью установками для герметичности и гидравлических испытаний, тремя формовочными станками, тремя пазорезными станками, двумя сверлильными станками, десятью токарных станков с ЧПУ и шестью станками для торцевой обработки.

Дополнительное оборудование включает в себя две вертикальные гидроформовочные машины, две гидроформовочные машины рамного типа, десять трубогибочных машин, восемь автоматов аргонодуговой сварки, четыре гидравлических волочильных станка, четыре высокоскоростных гидравлических штамповочных станка, два станка лазерной маркировки, два упаковочных агрегата и другое сопутствующее производственно-инспекционное оборудование.

Эти производственные возможности обеспечивают подготовку сырья, резку, механическую формовку, сварку, термообработку, обработку резьбы, отделку поверхности, тестирование, маркировку продукции, проверку и экспортную упаковку.

Упаковка

Каждый продукт защищен пластиковым пакетом, чтобы уменьшить воздействие влаги, пыли и загрязнения поверхности. Затем продукция упаковывается в усиленные экспортные коробки и при необходимости упаковывается в деревянные ящики.

Индивидуальные коробки, логотипы клиентов, этикетки, штрих-коды, упаковка на поддонах и другие виды экспортной упаковки могут быть предоставлены в соответствии с подтвержденными требованиями заказа.

Условия оплаты

Нашим стандартным условием оплаты является предоплата в размере 30% банковским переводом, а оставшиеся 70% банковским переводом выплачиваются до доставки. Конкретные условия оплаты могут быть обсуждены в зависимости от стоимости заказа и требований сотрудничества.

Доступные способы оплаты включают T/T, Western Union, PayPal и другие взаимно согласованные методы.

Условия доставки

Доступные торговые условия:EXW, FOB, CFR, CIF, DDP и DDU

Товары могут быть доставлены морским, воздушным, наземным транспортом или международной экспресс-доставкой.

Способ доставки можно выбрать в зависимости от количества заказа, объема посылки, места назначения, необходимого графика доставки и бюджета на транспортировку.

Минимальный объем заказа и наличие на складе

Минимальное количество заказа:Обычно 5–10 штук, в зависимости от спецификации продукта и текущего запаса.

Мы поддерживаем запасы многих обычных продуктов и часто запрашиваемых размеров. Количество выбранных продуктов может достигать 5000 штук. Поскольку запасы постоянно меняются, фактические объемы запасов и возможность немедленной доставки должны быть подтверждены при запросе предложения.

Образцы и предложение

Бесплатные образцы:Образцы могут быть предоставлены бесплатно для проверки размеров и оценки качества. Стоимость международной экспресс-доставки обычно оплачивается получателем.

Время цитаты:Обычно в течение трех рабочих часов после получения полных спецификаций и требований к количеству.

Срок действия предложения:Обычно 3–7 дней, в зависимости от цен на сырье из нержавеющей стали, обменных курсов и текущих рыночных условий.

Срок поставки

Товары стандартного размера, имеющиеся на складе, обычно могут быть доставлены в течение 3–7 дней.

Заказы, требующие нового производства, обычно занимают около 25 дней. Фактический график доставки зависит от спецификаций, наличия материалов, количества заказа, требований к проверке, индивидуальной упаковки и текущего производственного плана завода.

Послепродажное обслуживание

Наш стандартный гарантийный срок качества продукции составляет один год. Если проблема качества, связанная с производством, подтвердится в течение гарантийного периода, наша команда выяснит причину и предоставит соответствующее техническое или послепродажное решение.

Клиенты должны предоставить номер заказа, спецификацию продукта, условия установки, рабочее давление, рабочую температуру, транспортируемую среду, а также соответствующие фотографии или видео, чтобы помочь в технической оценке.

Наши услуги

1. Обширное знание международных рынков и способность удовлетворить различные технические и коммерческие требования.

2. Прямое производство на нашем собственном заводе в Вэньчжоу, Чжэцзян, Китай.

3. Опытная техническая и производственная команда сосредоточила свои усилия на поддержании стабильного качества.

4. Эффективные системы производства и контроля затрат, предназначенные для обеспечения конкурентоспособных заводских цен.

5. Большой опыт в производстве, управлении качеством, экспортной упаковке и международных продажах.
