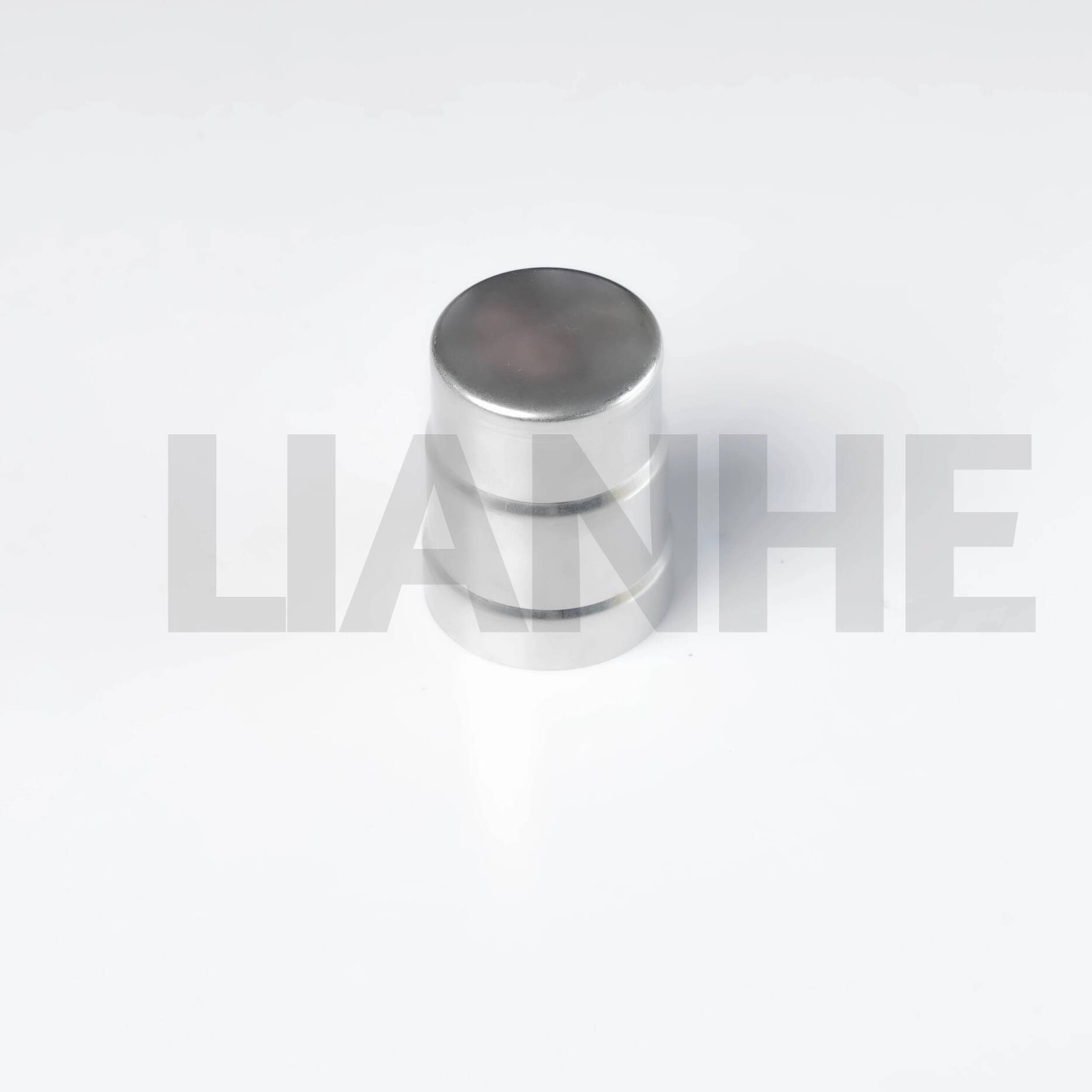

Обжимной колпачок из нержавеющей стали

Обзор продукта

Обжимной колпачок Lianhe из нержавеющей стали предназначен для закрытия и герметизации концов трубопроводной системы из нержавеющей стали. В нем используется кольцевое обжимное гнездовое соединение для создания надежного соединения без традиционной резьбы или сварки на месте.

Изготовленная из трубы из нержавеющей стали механической формовки, крышка обеспечивает коррозионную стойкость, структурную прочность и надежную герметизацию. Он подходит для питьевой воды, технической воды, газа, отопления, кондиционирования и других совместимых трубопроводных систем.

Доступны стандартные размеры от 1/2 до 4 дюймов (от DN15 до DN100) с вариантами материалов из нержавеющей стали SS304, SS304L, SS316 и SS316L. Также доступны услуги маркировки, упаковки и логотипа OEM по индивидуальному заказу.

Ключевые особенности

• Кольцевое обжимное гнездовое соединение

• Диапазон размеров от 1/2" до 4" (от DN15 до DN100)

• Доступен в версиях SS304, SS304L, SS316 и SS316L.

• Номинальное давление до PN16

• Подходит для скрытой и открытой прокладки труб.

• Конструкция из нержавеющей стали, устойчивая к коррозии

• Надежное уплотнение с помощью подходящей прокладки.

• Несколько вариантов обработки поверхности

• Доступен логотип OEM и индивидуальная маркировка продукта.

• Гидравлические испытания и испытания на герметичность перед поставкой

Технические характеристики

Указанный температурный диапазон действителен для соответствующей прокладки. Фактические условия эксплуатации должны быть подтверждены в соответствии с материалом прокладки, транспортируемой средой, давлением в системе и требованиями к установке.

Варианты материалов из нержавеющей стали

Колпачки для обжима колец доступны из следующих марок нержавеющей стали:

SS304 обычно выбирается для применения в системах водоснабжения и коммунального хозяйства. SS316 и SS316L обеспечивают дополнительную коррозионную стойкость и могут рассматриваться для более жестких условий эксплуатации. Окончательный выбор материала должен основываться на транспортируемой среде, рабочей температуре, давлении и местных требованиях проекта.

Преимущества продукта

Надежное уплотнение концов трубы

Заглушка предназначена для заделки трубопровода и при установке с использованием подходящей прокладки и обжимного инструмента обеспечивает надежное и герметичное соединение.

Быстрая установка

Кольцевое обжимное соединение снижает необходимость в обычном нарезании резьбы или сварке на месте. Это может упростить установку и сократить время строительства.

Коррозионная стойкость

Нержавеющая сталь обеспечивает стойкость к коррозии во многих системах водоснабжения, газа и промышленных трубопроводах. В зависимости от условий эксплуатации следует выбирать соответствующую марку нержавеющей стали.

Длительный срок службы

Конструкция из нержавеющей стали обеспечивает износостойкость и долговечность, помогая снизить необходимость частой замены при правильном выборе и установке продукта.

Подходит для скрытой установки

Компактная конструкция соединения подходит как для открытых трубопроводов, так и для встроенных или скрытых трубопроводов, при условии соблюдения применимых требований к конструкции и проверке.

Низкие требования к техническому обслуживанию

Правильно установленное кольцевое обжимное соединение требует ограниченного текущего обслуживания и может способствовать долгосрочной надежности трубопроводной системы.

Сейсмические характеристики

Механическое соединение может соответствовать требованиям подходящих трубопроводных систем, где важна устойчивость к вибрации или движению. Вся система должна быть спроектирована в соответствии с соответствующим инженерным стандартом.

Приложения

Кольцевые обжимные колпачки Lianhe из нержавеющей стали можно использовать для заделки совместимых трубопроводов в жилых, коммерческих и промышленных проектах.

Типичные области применения включают в себя:

• Жилые здания

• Коммерческие здания

• Больницы

• Отели

• Инженерные проекты

• Морские и корабельные трубопроводы

• Системы отопления

• Системы кондиционирования

• Проекты по охране окружающей среды

• Промышленные жидкостные системы

• Водопроводные установки

Применимые носители

В зависимости от выбранной марки нержавеющей стали, материала прокладки и условий эксплуатации крышку можно использовать с:

• Холодная питьевая вода

• Горячая питьевая вода

• Сточные воды

• Промышленная вода

• Масло

• Газ

• Другие совместимые жидкости

Совместимость материалов и прокладок должна быть подтверждена перед использованием с химикатами, маслом, газом, паром или другими требовательными средами.

Применимые трубопроводные системы

Продукт может быть встроен в совместимые:

• Системы водопровода

• Газопроводные системы

• Системы прямого питьевого водоснабжения

• Системы трубопроводов для защиты окружающей среды

• Системы отопления

• Системы кондиционирования

• Промышленные водные системы

• Другие системы обжима труб из нержавеющей стали с кольцами

Для паровых применений перед заказом подтвердите прокладку, номинальное давление и температуру в компании Lianhe.

Процесс контроля качества

Lianhe применяет процедуры проверки на всех этапах подготовки, формования, отделки, тестирования и упаковки материалов.

1. Проверка сырья

Марка материала, внешний диаметр и толщина стенки трубы из нержавеющей стали проверяются перед производством.

2. Проверка резки

После резки проверяют длину материала и состояние концов трубы.

3. Проверка формовки и обработки.

После механической обработки проверяются размеры раструба, наружный диаметр и толщина стенки.

4. Формовка и контроль сварных швов

Там, где это применимо, проверяются сформированная область, размеры сварного шва и состояние поверхности.

5. Осмотр после обработки

После термообработки проверяют поверхность, размеры и геометрию гнезда.

6. Проверка качества поверхности

Готовая поверхность проверяется после виброполировки, магнитной полировки или травления.

7. Испытание на давление и герметичность.

Изделия подвергаются применимым гидравлическим проверкам и проверкам на герметичность.

8. Маркировка и проверка упаковки

Перед отправкой проверяются маркировка продукции, количество и упаковка.

Доступные тестовые задания

Тестирование может включать в себя:

• Гидростатические испытания

• Испытание на герметичность

• Испытание давлением

• Испытание отрицательным давлением

• Рисование тестов

• Тестирование цикла горячей и холодной воды

• Гидростатические испытания на изгиб и кручение

• Гидростатические вибрационные испытания

• Гидростатические испытания на удар

Проверка при доставке охватывает материал, качество поверхности, размеры, гидростатические характеристики и воздухонепроницаемость в зависимости от заказа и спецификации продукта.

Инспекционные документы и сертификаты

В зависимости от требований заказа и применимости продукта могут быть предоставлены следующие документы:

• Сертификат испытаний материала EN 10204 3.1

• Сертификат проверки сырья

• Отчет о рентгенографическом исследовании

• Протокол испытаний гидравлического уплотнения

• Отчет об инспекции

• Отчет сторонней проверки

В перечень сертификатов компании входят:

• ГБ/Т 19001-2016

• ИСО 9001:2015

• CE

• Санитарная лицензия

Пожалуйста, свяжитесь с Lianhe, чтобы подтвердить, какой сертификат или документ проверки применим к выбранному продукту, материалу и заказу.

Производственное оборудование

Оборудование для производства и контроля, используемое для прессов и обжимных изделий из нержавеющей стали, включает в себя:

• 5 автоматических трубосварочных линий.

• 2 станка лазерной резки

• 5 виброполировальных машин

• 2 магнитно-полировальных станка

• 5 установок герметичности и гидравлических испытаний

• 3 формовочные машины

• 3 долбежных станка

• 2 сверлильные машины

• 10 токарных станков с ЧПУ

• 6 торцевых станков

• 2 вертикальные машины для расширения воды

• 2 водно-расширяющие машины рамного типа

• 10 трубогибочных станков

• 8 автоматов аргонодуговой сварки

• 4 гидравлические волочильные машины

• 4 высокоскоростных гидравлических штамповочных станка

• 2 станка для лазерной маркировки

• Упаковочное и сопутствующее производственное оборудование

Маркировка продукции и OEM-сервис

Стандартная маркировка продукции может включать:

• Логотип ЛИАНХЭ

• Внешний диаметр

• Толщина стенки

• Марка материала

Логотипы клиента и индивидуальная маркировка могут быть предоставлены в соответствии с подтвержденными требованиями заказа. Также доступны коробки, этикетки и упаковочные материалы по индивидуальному заказу.

Упаковка

Стандартная экспортная упаковка состоит из:

• Пластиковые пакеты

• Картонные коробки

• Деревянные ящики

Упаковка может быть скорректирована в зависимости от количества заказа, способа транспортировки и требований заказчика.

MOQ, образцы и доставка

Фактический запас, минимальный заказ и время выполнения должны быть подтверждены в соответствии с запрошенным размером, материалом, количеством и текущим графиком производства.

Условия оплаты и доставки

Оплата

Стандартный порядок оплаты:

• 30% банковский депозит

• 70% T/T баланс перед доставкой

Конкретные условия могут обсуждаться в зависимости от заказа. Доступные способы оплаты могут включать T/T, Western Union и PayPal.

Торговые условия

Доступные торговые условия включают в себя:

• EXW

• ФОБ

• CFR

• СИФ

• ДДП

• ДДУ

Заказы могут быть отправлены морским, воздушным или международной экспресс-почтой.

Послепродажное обслуживание

Стандартный гарантийный срок качества составляет один год. Если в рамках применимых гарантийных условий возникает подтвержденная проблема с качеством продукции, Lianhe будет работать с клиентом, чтобы предоставить подходящее решение.

Как запросить предложение

Для получения точной цены на колпачки для обжима колец из нержавеющей стали, пожалуйста, предоставьте:

• Требуемый размер

• Марка нержавеющей стали

• Толщина стенки

• Применимый стандарт

• Требуемое количество

• Требования к прокладке или рабочей температуре

• Транспортируемая среда

• Рабочее давление

• Маркировка продукции или требования OEM

• Требования к упаковке

• Страна назначения или условия доставки

Свяжитесь с Lianhe для получения информации о наличии на складе, техническом подтверждении, образцах и ценах.
