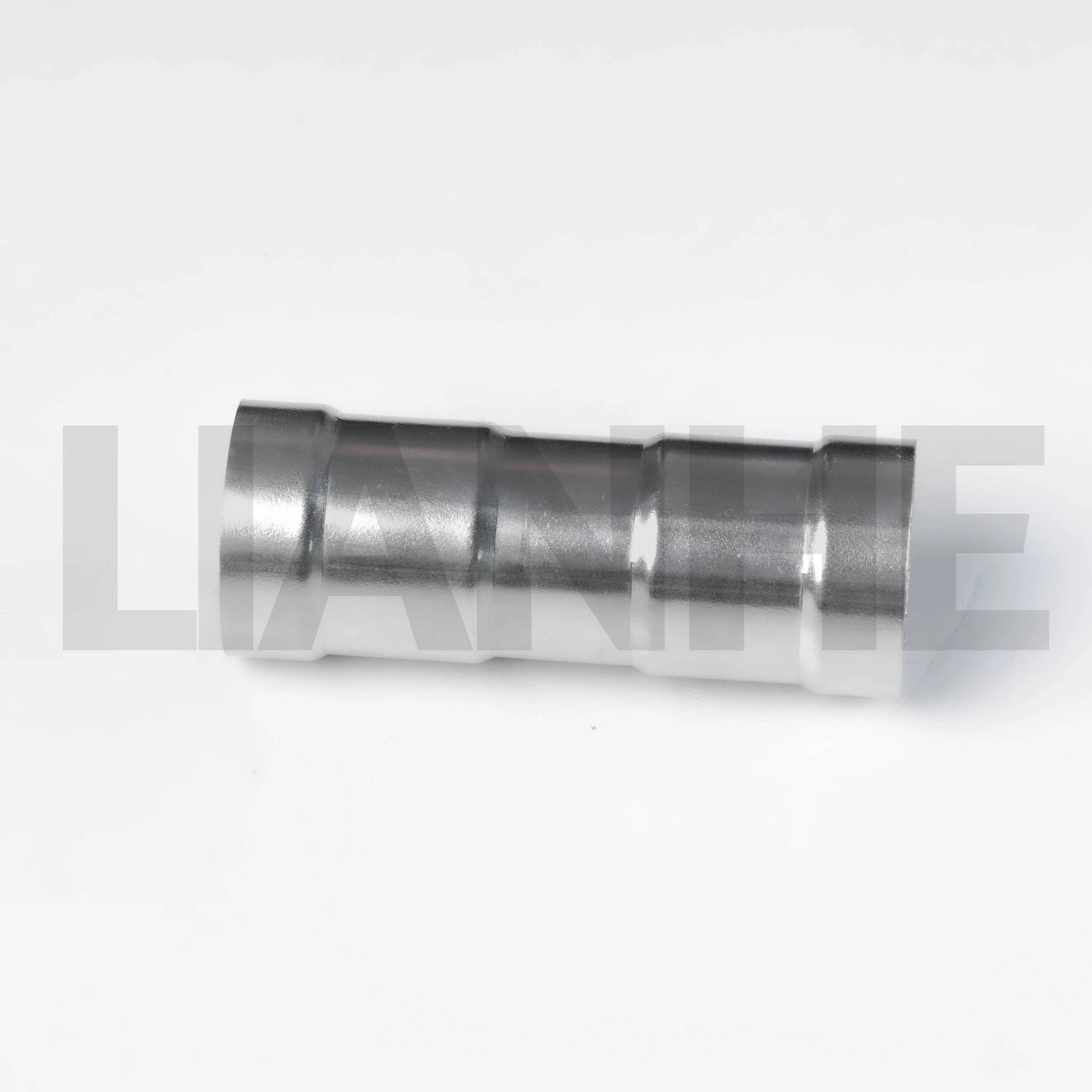

Кольцевая обжимная муфта из нержавеющей стали

Описание продукта

Кольцевая обжимная муфта LIANHE из нержавеющей стали предназначена для соединения двух совместимых труб из нержавеющей стали в водопроводных, газовых и промышленных трубопроводных системах. Его конфигурация с двумя разъемами обеспечивает безопасное соединение, сохраняя при этом непрерывный и эффективный путь потока.

Изготовленная из трубы из нержавеющей стали механической формовки, муфта сочетает в себе точность размеров, устойчивость к коррозии и надежную герметичность. Кольцевое обжимное соединение также упрощает установку, уменьшая необходимость в обычном нарезании резьбы или сварке на месте.

Основные технические характеристики

Кольцевые обжимные муфты LIANHE производятся различных размеров и марок нержавеющей стали для удовлетворения различных требований к трубопроводам и проектам.

• Диапазон размеров:1/2–4 дюйма (Ду15–Ду100)

• Толщина стены:0,8–2,0 мм

• Применимые стандарты:ГБ, EN, DIN и ASME

• Материалы:СС304, СС304Л, СС316 и СС316Л

• Эквивалентные оценки:0Cr18Ni9, S30408, SUS304, 1.4301, 0Cr17Ni12Mo2, S30403, 1.4306, S31603 и 1.4404.

• Разъемное соединение:Кольцо обжимное

• Номинальное давление:PN16

• Гидростатическое испытательное давление:2,5 МПа

• Испытательное давление на герметичность:1,05 МПа

• Диапазон температур прокладки:от −20°С до 110°С

• Производственный процесс:Механически изготовлен из трубы из нержавеющей стали.

• Обработка поверхности:Вибрационная полировка, магнитная полировка или травление.

• Применимые средства массовой информации:Холодная и горячая питьевая вода, сточные воды, техническая вода, нефть и газ

• Маркировка продукта:Логотип, внешний диаметр, толщина стенки и марка материала.

• OEM-маркировка:Доступен логотип клиента и индивидуальная маркировка.

• Бренд:ЛИАНХЭ

• Место происхождения:Вэньчжоу, Китай

• Код ТН ВЭД: 7307230000

Фактическое давление, температура и совместимость сред должны быть подтверждены в соответствии с выбранной маркой нержавеющей стали, прокладкой, размером трубы и применимым системным стандартом.

Применение и преимущества продукта

Муфта может использоваться для соединения прямых участков труб в совместимых системах водоснабжения, газа, прямого питьевого водоснабжения, отопления, кондиционирования, защиты окружающей среды и промышленного водоснабжения.

Типичные области применения включают инженерные проекты, корабли, коммерческие и жилые здания, больницы, гостиницы и промышленные объекты. Для пара, масла, газа или других требовательных сред перед заказом подтвердите совместимость материалов и прокладок.

Ключевые преимущества продукта

1. Структурная прочность:Механически сформированный корпус обеспечивает прочность и стабильность размеров для совместимых трубопроводных систем.

2. Коррозионная стойкость:Доступны несколько марок нержавеющей стали для различных условий эксплуатации.

3. Длительный срок службы:Прочная конструкция из нержавеющей стали позволяет снизить требования к замене и техническому обслуживанию.

4. Низкое сопротивление потоку:Непрерывный внутренний канал помогает поддерживать эффективную передачу жидкости.

5. Сейсмические характеристики:Механическое соединение подходит для правильно спроектированных систем, подверженных вибрации или движению.

6. Экологическая ценность:Нержавеющая сталь долговечна и пригодна для вторичной переработки, обеспечивая длительный срок службы трубопроводов.

7. Быстрая установка:Обжимное кольцо снижает необходимость в обычном нарезании резьбы или сварке на месте.

8. Скрытый монтаж:Компактное соединение подходит для открытой и закладной прокладки труб при соблюдении применимых требований.

9. Экономическая эффективность:Более быстрая установка и ограниченное техническое обслуживание могут снизить общую стоимость трубопроводной системы.

10. Износостойкость:Корпус из нержавеющей стали обеспечивает долговечность при подходящих условиях эксплуатации.

11. Гигиенические применения:Совместимые материалы могут использоваться в системах питьевого водоснабжения, отвечающих соответствующим санитарным требованиям.

12. Надежное уплотнение:Правильная труба, прокладка и обжимной инструмент обеспечивают надежное и герметичное соединение.

13. Постоянное соединение:Конструкция с двумя раструбами помогает поддерживать выравнивание труб между двумя соединенными секциями.

Контроль качества и тестирование

LIANHE применяет процедуры технологического и окончательного контроля на протяжении всего производства. Специальный персонал по контролю качества проверяет материалы, размеры, поверхности, характеристики герметизации, маркировку и упаковку перед отправкой.

Восьмиэтапный процесс контроля качества

1. Проверьте сорт сырья, внешний диаметр и толщину стенок.

2. Проверьте длину материала и состояние концов трубы после резки.

3. После обработки проверьте раструб, внешний диаметр и толщину стенки.

4. Проверьте сформированную область, размеры сварного шва и состояние поверхности, где это применимо.

5. Проверьте поверхность, размеры и геометрию гнезда после термообработки.

6. Осмотрите готовую поверхность после полировки или травления.

7. Выполните соответствующие гидравлические испытания и испытания на герметичность.

8. Перед доставкой проверьте маркировку продукта, количество и упаковку.

Доступные тестовые задания

Испытания могут включать гидростатические испытания, испытания на герметичность, давление, отрицательное давление, вытяжку, цикл горячей и холодной воды, гидростатические испытания на изгиб и кручение, вибрацию и ударные испытания.

Проверка при доставке охватывает материал, качество поверхности, размеры, гидростатические характеристики и герметичность в соответствии с применимыми спецификациями.

Инспекционные документы

В зависимости от требований к продукту и заказу доступная документация может включать:

• Сертификат испытаний материала EN 10204 3.1

• Сертификат проверки сырья

• Отчет о рентгенографическом исследовании

• Протокол испытаний гидравлического уплотнения

• Отчет о проверке размеров

• Отчет сторонней проверки

Перечисленные сертификаты компании включают GB/T 19001-2016, ISO 9001:2015, CE и санитарную лицензию. Пожалуйста, подтвердите, какие сертификаты применимы к выбранной муфте и целевому рынку.

Производственное оборудование и заводские возможности

Производственное оборудование включает в себя пять автоматических трубосварочных линий, два станка лазерной резки, пять виброполировальных станков, два магнитно-полировальных станка, пять установок герметичности и гидравлических испытаний, три формовочных станка, три долбежных станка, два сверлильных станка, десять токарных станков с ЧПУ и шесть торцевых станков.

На предприятии также эксплуатируется оборудование для водно-расширительного, трубогибочного, автоматического аргонодугового сварки, гидравлического волочения, высокоскоростной штамповки, лазерной маркировки и упаковочного оборудования.

LIANHE поддерживает клиентов с учетом требований конкретного рынка, технического выбора продукции, маркировки OEM, индивидуальной упаковки, управления производством и коммерчески конкурентоспособных предложений.

Условия упаковки и торговли

• Упаковка:Пластиковые пакеты, коробки и деревянные ящики

• МОК:Обычно 5–10 штук.

• Запас:В зависимости от запрошенного размера, материала и текущего запаса

• Образцы:Могут быть доступны бесплатные образцы; курьерские расходы не включены

• Время цитаты:Обычно в течение трех часов после получения полных требований

• Срок действия цены:Обычно 3–7 дней, в зависимости от рыночных условий.

• Доставка на складе:Примерно 3–7 дней для доступных стандартных размеров.

• Срок изготовления:Примерно 25 дней

• Оплата:Депозит 30% T/T и баланс 70% перед поставкой; конкретные условия можно обсудить

• Способы оплаты:Т/Т, Вестерн Юнион и PayPal

• Торговые условия:EXW, FOB, CFR, CIF, DDP и DDU

• Перевозки:Морским, воздушным или международным экспрессом

• Гарантия:Стандартная гарантия качества сроком на один год.

Для точного расчета укажите требуемый размер, толщину стенки, марку материала, количество, рабочую среду, давление, температуру, маркировку, упаковку и место назначения.
