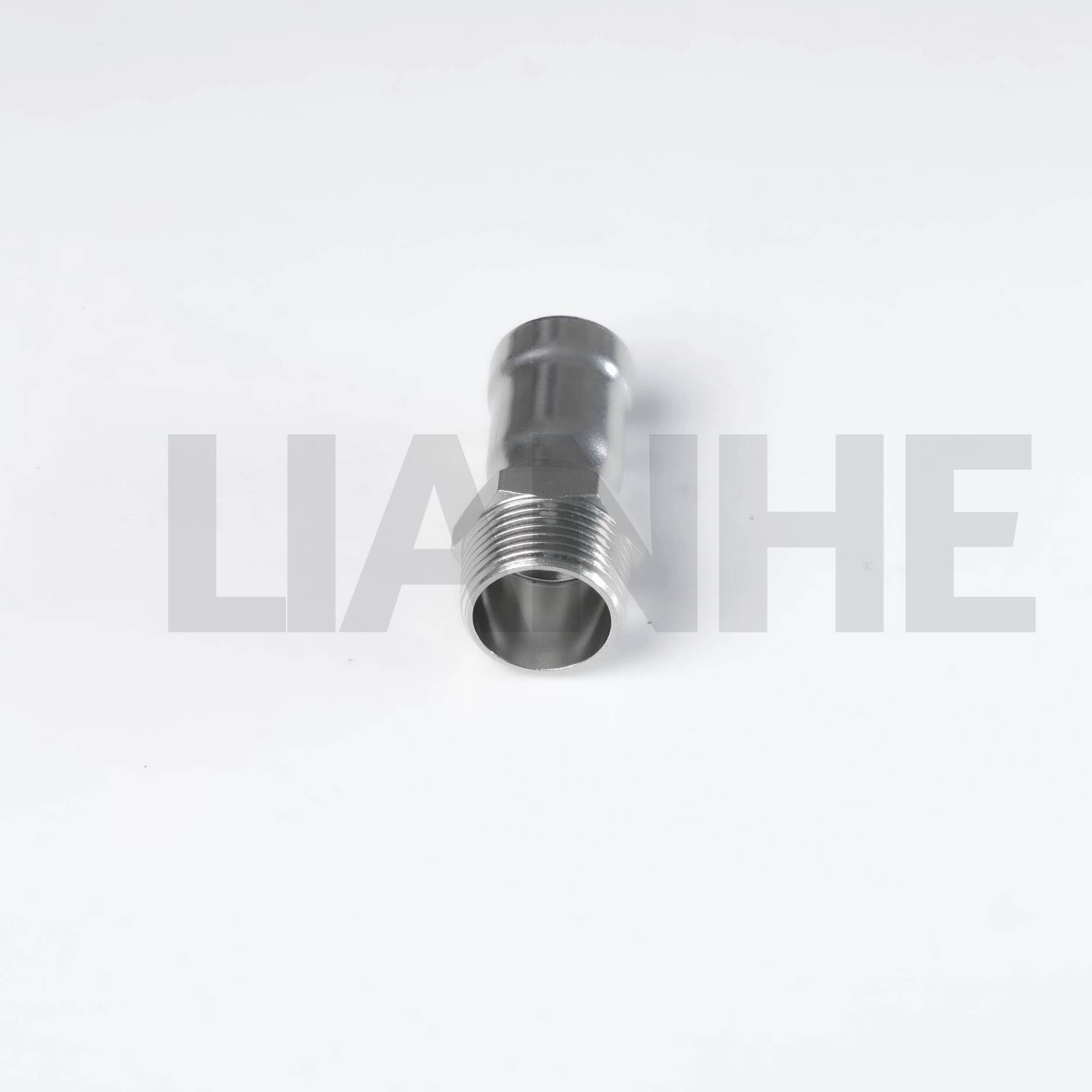

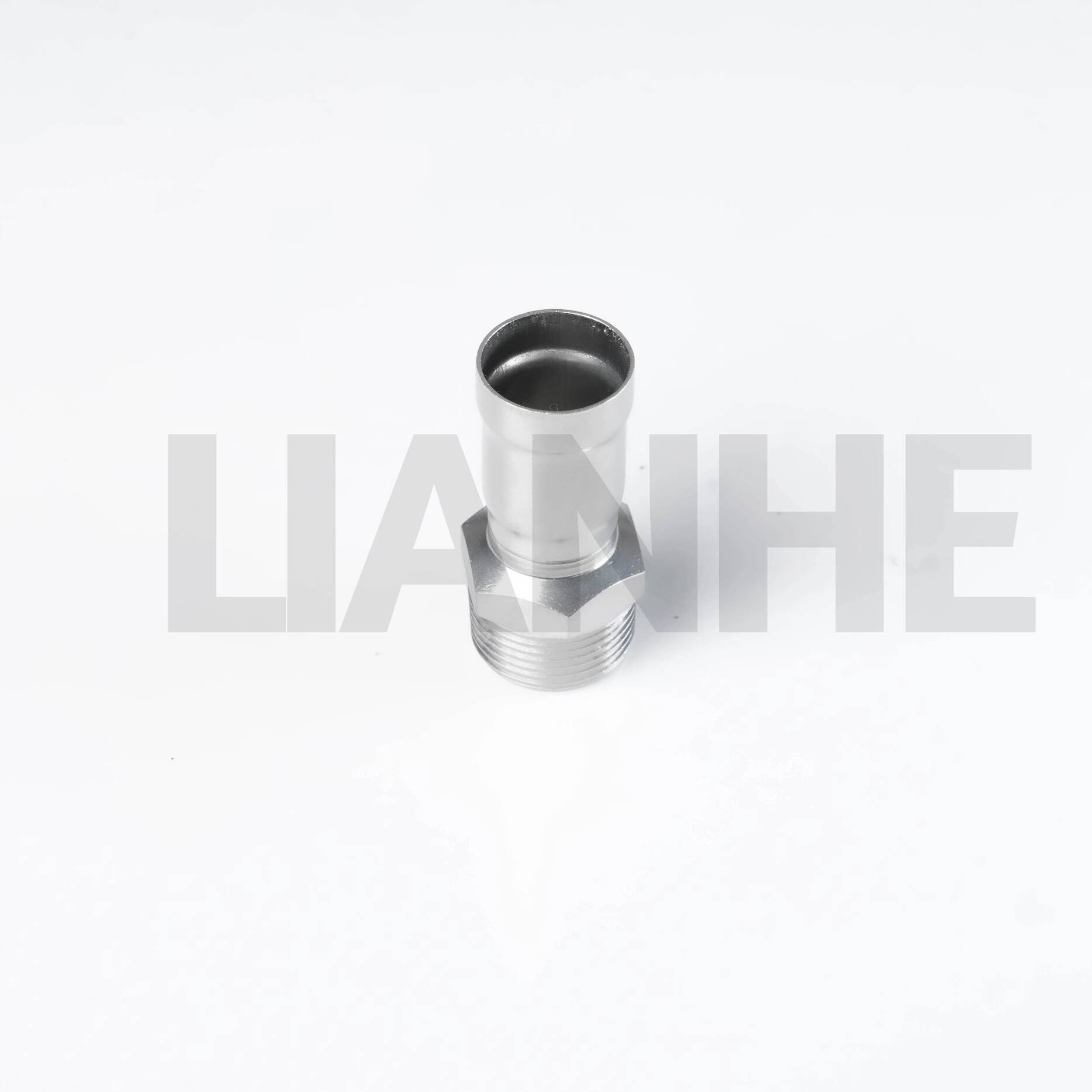

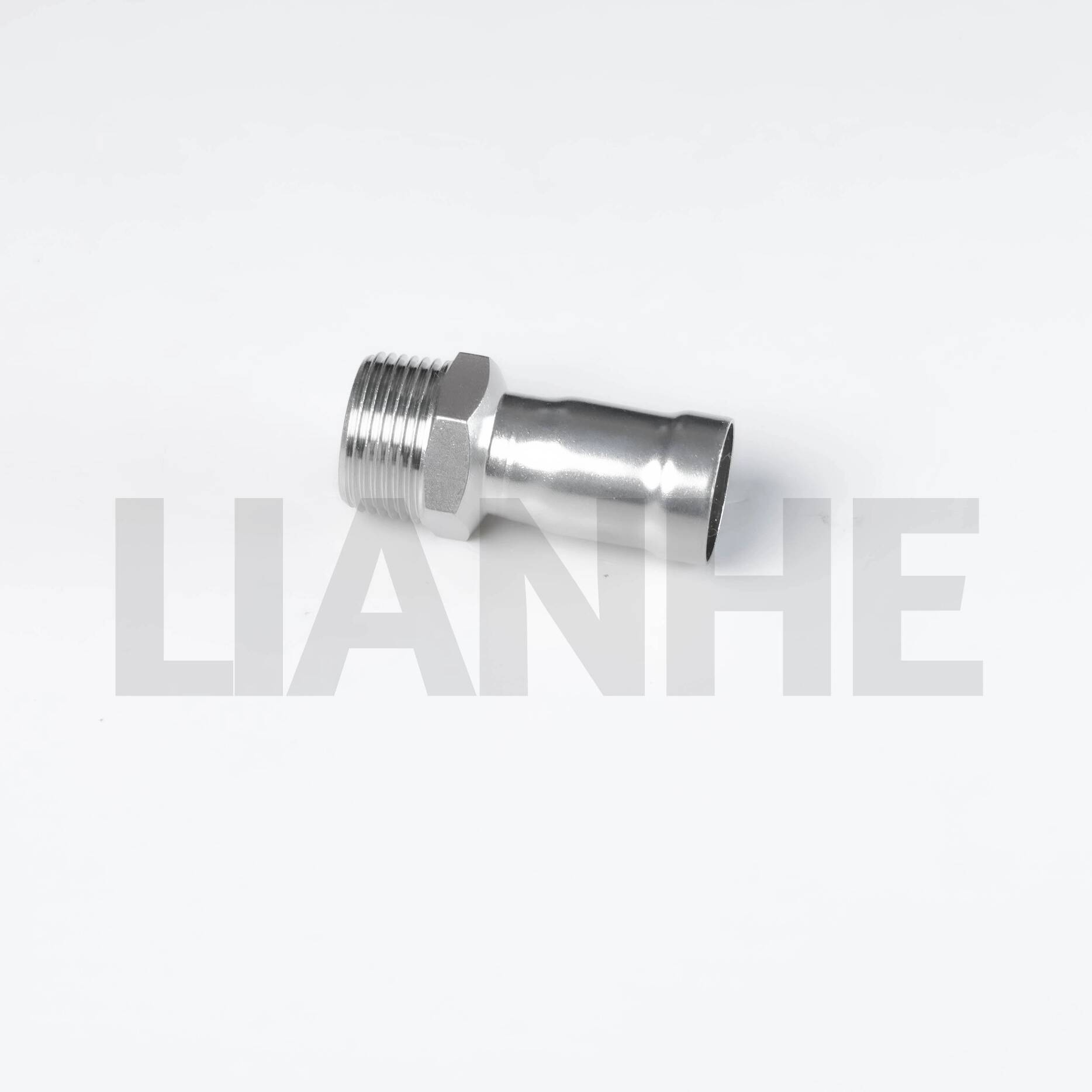

Кольцо из нержавеющей стали, обжимное соединение с наружной резьбой

Технические характеристики

Диапазон размеров:1/4–4 дюйма (Ду10–Ду100)

Толщина стены:0,6–2,0 мм

Применимые стандарты:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN и ASME

Доступные материалы:
0Кр18Ни9, СС304, С30408, СУС304, 1,4301;
0Кр17Ни12Мо2, СС316, СУС316;
СС304Л, С30403, 1,4306;
СС316Л, С31603, 1.4404.

Материалы уплотнительного кольца:CIIR, EPDM, PTFE и NBR.

Разъемное соединение:Кольцевое обжимное соединение

Варианты тем:ДНЯО и БСП, включая БСПП и БСПТ

Номинальное давление:PN16

Гидростатическое испытательное давление:2,5 МПа

Испытательное давление на герметичность:1,05 МПа

Производственный процесс:Механически изготовлен из труб из нержавеющей стали.

Обработка поверхности:Вибрационная полировка, магнитная полировка и травление

Маркировка продукта:ЛОГОТИП – OD – W.T. – Материал. Логотипы клиентов и индивидуальная маркировка продукции могут быть предоставлены в соответствии с конкретными требованиями.

Стандартная упаковка:Пластиковые пакеты, экспортные коробки и деревянные ящики

Сертификаты:GB/T 19001-2016, ISO 9001:2015, CE и санитарная лицензия.

Бренд:ЛИАНХЭ

Применимые средства массовой информации:Питьевая вода, холодная вода, горячая вода, сточные воды, техническая вода, нефть, газ и другие совместимые среды.

Применение продукта

Кольцевые обжимные фитинги LIANHE из нержавеющей стали подходят для инженерных проектов, кораблей, коммерческих зданий, жилых зданий, больниц, отелей, объектов охраны окружающей среды, систем отопления и установок кондиционирования воздуха.

Фитинги могут применяться в различных системах трубопроводов, включая системы водоснабжения, системы газопроводов, системы прямого питьевого водоснабжения, трубопроводы для защиты окружающей среды, паровые системы, трубопроводы отопления, системы кондиционирования воздуха, системы промышленного водоснабжения и другие совместимые приложения для транспортировки жидкостей.

Фактическая пригодность фитинга должна быть подтверждена с учетом рабочего давления, рабочей температуры, транспортируемой среды, материала уплотнительного кольца, стандарта резьбы и условий установки.

Преимущества продукта

1. Высокая механическая прочность

2. Отличная коррозионная стойкость

3. Длительный срок эксплуатации

4. Низкое сопротивление потоку жидкости

5. Хорошая вибро- и сейсмостойкость.

6. Надежное и стабильное соединение

7. Экологически чистое строительство

8. Быстрая и удобная установка

9. Подходит для скрытой или встроенной установки.

10. Низкая общая стоимость установки и обслуживания.

11. Хорошая износостойкость

12. Гигиеничен и подходит для водных систем.

13. Надежное уплотнение с уменьшенным риском утечки

Метод кольцевого обжимного соединения обеспечивает быстрый монтаж без трудоемких сварочных работ. При установке с использованием правильных инструментов и процедур фитинг обеспечивает стабильное механическое соединение и надежную герметичность.

Тестирование и проверка

Доступные тесты продукта включают в себя:

• Испытание гидростатическим давлением

• Испытание на герметичность

• Испытание рабочего давления

• Испытание отрицательным давлением

• Тест на вытягивание

• Испытание на циклическое изменение температуры для холодной и горячей воды

• Гидростатические испытания на изгиб и кручение

• Гидростатическое испытание на вибрацию

• Гидростатическое испытание на удар

Проверка доставки включает проверку сырья, состояния поверхности, размеров продукта, характеристик гидростатического давления, герметичности, маркировки и упаковки.

Отчеты и сертификаты заводских проверок

Отчеты о проверках и подтверждающие документы о качестве могут быть предоставлены в соответствии с подтвержденными требованиями к продукции и заказам, включая:

• EN 10204 3.1 Сертификат испытаний материала

• Сертификат проверки сырья

• Отчет о радиографических испытаниях, если применимо

• Отчет об испытаниях гидравлического уплотнения

• Отчет о проверке резьбы

• Отчет сторонней проверки

• Другие документы по проверке конкретного проекта

Наличие документации и необходимый объем проверки необходимо подтвердить перед размещением заказа.

Применимый температурный диапазон соответствующих прокладок:от -20°С до +110°С

Фактический диапазон температур зависит от выбранного материала прокладки, транспортируемой среды, рабочего давления и условий эксплуатации.

Контроль качества продукции

LIANHE проводит проверку производственной линии и окончательную проверку на протяжении всего производственного процесса. Перед поставкой продукция проверяется, чтобы убедиться, что ее материалы, размеры, поверхности, соединения и характеристики уплотнения соответствуют подтвержденным требованиям заказа.

К основным процедурам контроля качества относятся:

1. Проверка наружного диаметра, толщины стенок и качества поступающего сырья.

2. Проверка длины и конечного состояния сырья после резки.

3. Проверка размеров раструба, наружного диаметра и толщины стенки после механической формовки.

4. Проверка размеров сварных швов и качества поверхности после сварки и формовки.

5. Проверка поверхности, размеров и структуры раструба после термообработки.

6. Проверка качества поверхности после полировки, травления или другой обработки поверхности.

7. Проведение испытаний на гидравлическое давление и герметичность в соответствии с действующими требованиями инспекции.

8. Проверка маркировки продукции, количества, упаковки и информации о заказе перед отправкой.

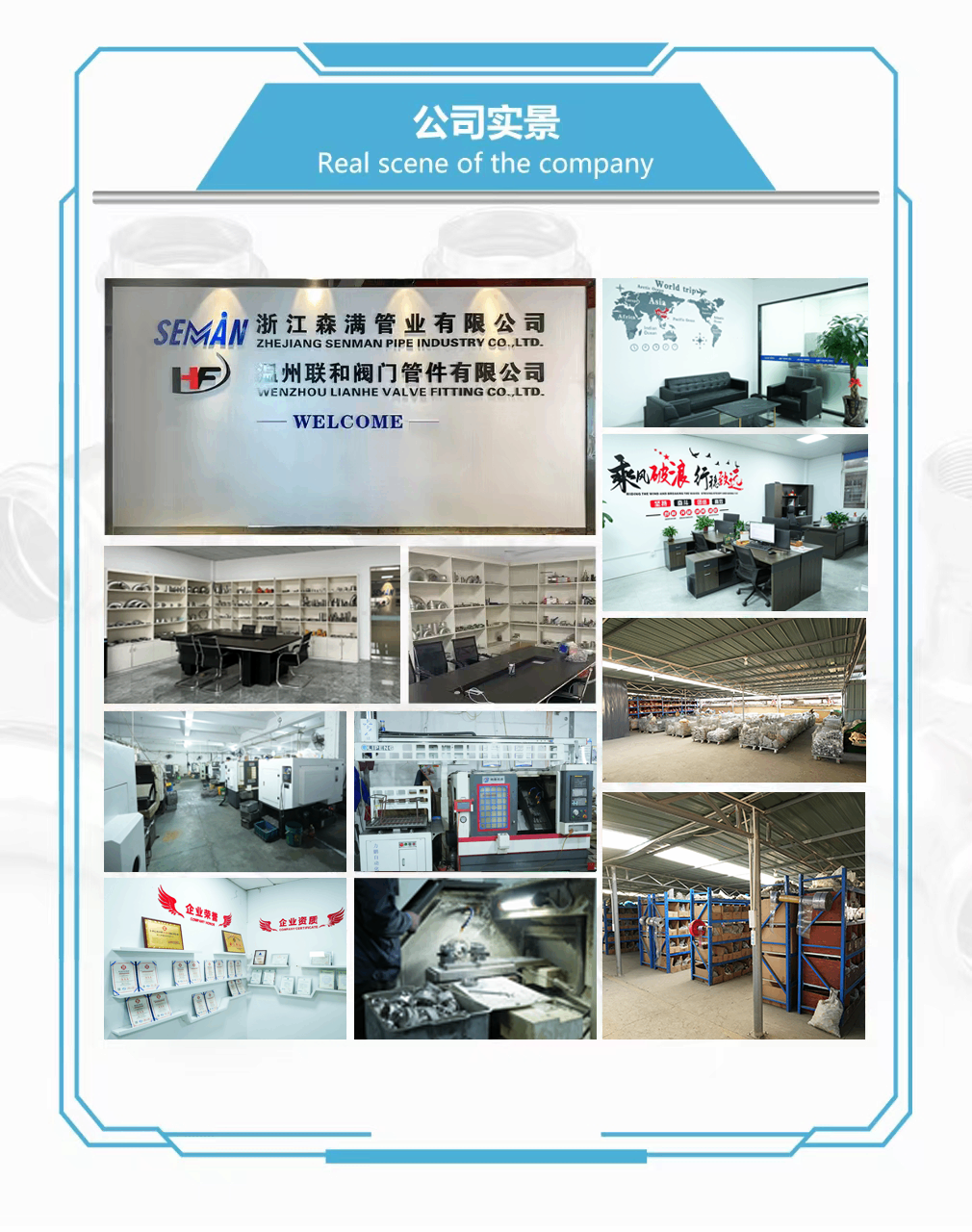

Производственное оборудование

Наше производство оснащено пятью автоматическими линиями для сварки труб, двумя станками лазерной резки, пятью виброполировальными станками, двумя магнитно-полировальными станками, пятью установками для герметичности и гидравлических испытаний, тремя формовочными станками, тремя пазовальными станками, двумя сверлильными станками, десятью токарных станков с ЧПУ и шестью правочными станками.

Дополнительное производственное оборудование включает в себя две вертикальные гидроформовочные машины, две гидроформовочные машины рамного типа, десять трубогибочных машин, восемь автоматов аргонодуговой сварки, четыре гидравлических волочильных станка, четыре высокоскоростных гидравлических штамповочных станка, два станка лазерной маркировки, два упаковочных агрегата и другое сопутствующее производственное и контрольное оборудование.

Код ТН ВЭД: 7307230000

Условия оплаты и доставки

Условия оплаты:Залог в размере 30% необходимо внести заранее, а оставшиеся 70% оплатить банковским переводом до доставки. Конкретные условия оплаты могут быть обсуждены в зависимости от заказа.

Платежи могут производиться банковским переводом, Western Union, PayPal и другими взаимно согласованными способами оплаты.

Доступные торговые условия:EXW, FOB, CFR, CIF, DDP и DDU

Товары могут транспортироваться морским, воздушным, наземным транспортом или международной экспресс-почтой в зависимости от количества заказа, пункта назначения, графика доставки и требований клиента.

Минимальное количество заказа:Обычно 5–10 штук, в зависимости от продукта, размера и текущего наличия на складе.

Стандартные продукты и часто запрашиваемые размеры могут быть доступны на складе. Количество запасов и возможность немедленной доставки должны быть подтверждены при запросе предложения.

Бесплатные образцы:Образцы могут быть предоставлены бесплатно для тестирования продукции и оценки качества. Стоимость международной экспресс-доставки обычно оплачивается получателем.

Время цитаты:Обычно в течение трех рабочих часов после получения полных спецификаций продукта и требований к количеству.

Срок поставки:Примерно 3–7 дней для стандартных размеров, имеющихся на складе. Производственные заказы обычно занимают около 25 дней, в зависимости от продукта, количества, требований к настройке и графика производства.

Срок действия предложения:Обычно 3–7 дней, в зависимости от цен на сырье и рыночных условий.

Послепродажное обслуживание

Наш стандартный гарантийный срок качества продукции составляет один год. Если в течение гарантийного периода возникнет подтвержденная проблема качества, связанная с производством, наша команда расследует проблему и предоставит подходящее техническое или послепродажное решение.

Клиенты должны предоставить модель продукта, номер заказа, условия установки, рабочее давление, рабочую температуру, транспортируемую среду, а также соответствующие фотографии или видео, чтобы помочь в технической оценке.

Наши услуги

1. Обширное знание международных рынков и способность удовлетворить различные технические и коммерческие требования.

2. Прямое производство на собственном производстве в Вэньчжоу, Китай.

3. Опытная техническая и производственная команда, стремящаяся поддерживать стабильное качество продукции.

4. Эффективные системы производства и контроля затрат, предназначенные для обеспечения конкурентоспособных заводских цен.

5. Обширный опыт в производстве, управлении качеством и международных продажах пресс-фитингов из нержавеющей стали.

Место происхождения:Вэньчжоу, Китай
