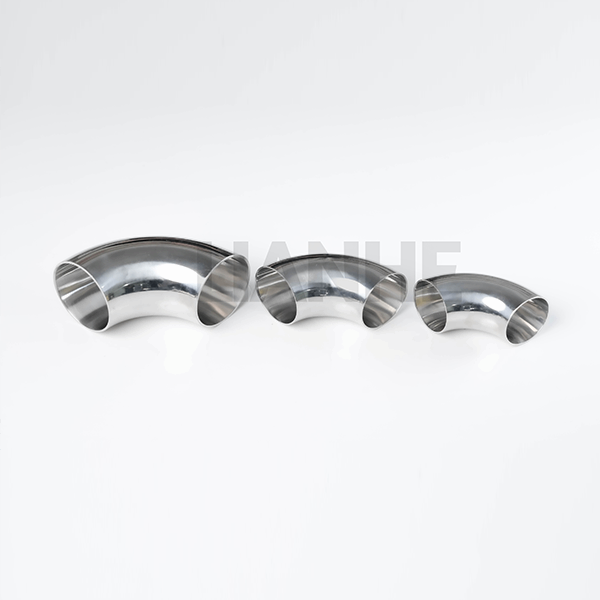

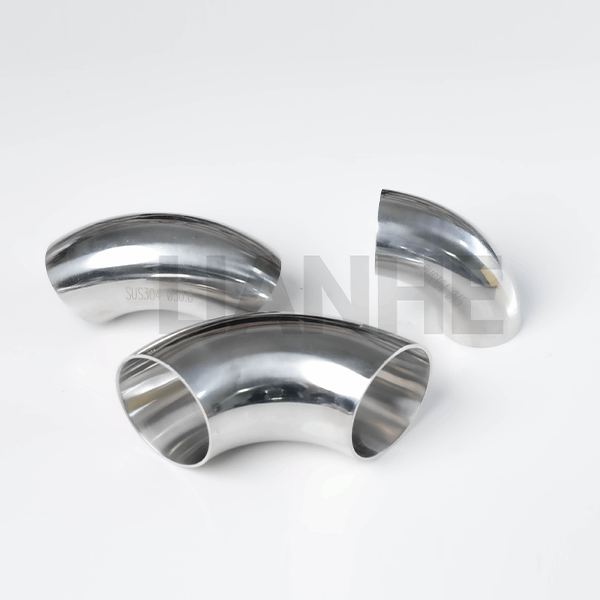

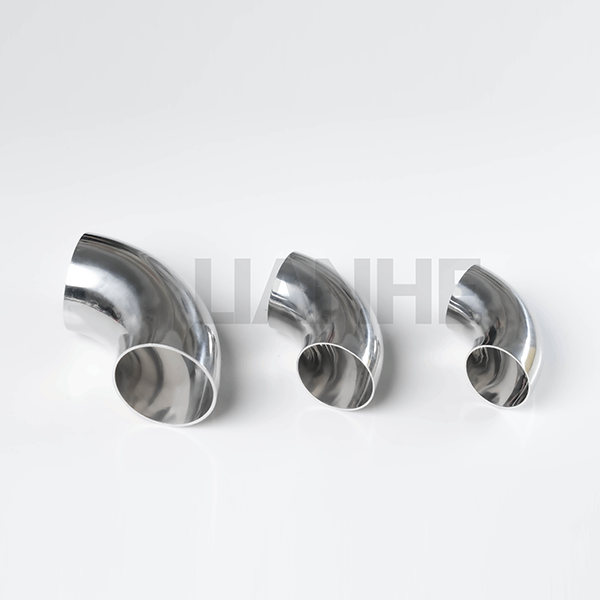

Санитарное колено из нержавеющей стали DIN 90DEG

Технические характеристики

Диапазон размеров:1/2–12 дюймов (Ду15–Ду300)

Доступные толщины стенок:1,2 мм, 1,5 мм, 1,65 мм, 2,0 мм, 2,8 мм, 3,0 мм и 4,0 мм.

Толщина стенки варьируется в зависимости от выбранного размера, стандарта размеров, способа соединения и требований проекта.

Доступные материалы:СС304, СС316, СС304Л и СС316Л

Применимые стандарты:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 и JIS G 3447.

Доступные конфигурации:Длинный тип и короткий тип

Варианты подключения:Конец приварки и конец зажима

Маркировка продукта:ЛОГОТИП – Размер – Материал – Стандарт. Логотипы клиентов, частные бренды, информация о партии и другие индивидуальные маркировки могут быть нанесены в соответствии с конкретными требованиями.

Обработка поверхности:Внутренняя и внешняя зеркальная полировка, зернистость до 320.

Стандартная упаковка:Пузырчатая пленка или пластиковая упаковка, экспортные коробки, тканые мешки и деревянные ящики

Сертификаты:GB/T 19001-2016, ISO 9001:2015 и документация CE для применимых продуктов.

Бренд:ЛИАНХЭ

Код ТН ВЭД: 7307290000

Место происхождения:Вэньчжоу, Чжэцзян, Китай

Окончательный размер, толщина стенки, марка материала, тип соединения, стандарт размеров и качество поверхности должны быть подтверждены в соответствии с предполагаемым применением и требованиями к системе трубопроводов.

Применимые носители

Продукты можно использовать с совместимыми гигиеническими и пищевыми средами, в том числе:

• Питьевая вода

• Молоко и молочные продукты

• Пиво

• Напитки

• Жидкие пищевые продукты

• Другие совместимые санитарные технологические среды

Перед заказом клиенты должны подтвердить совместимость марки нержавеющей стали с транспортируемой средой, рабочей температурой, давлением в системе, чистящими химикатами и санитарными процедурами.

Для молочных продуктов, напитков, фармацевтики, биотехнологий, пищевой промышленности или других применений с высокой степенью чистоты могут потребоваться дополнительная отслеживаемость материалов, документация поверхности, проверка или сертификация.

Области применения

Продукты могут использоваться в различных системах гигиенической обработки и перекачки жидкостей, включая:

• Системы питьевой воды

• Трубопроводы для переработки молока

• Системы пивоварения и производства пива

• Оборудование для производства напитков

• Линии по производству жидких пищевых продуктов

• Пищевые предприятия

• Фармацевтические технологические системы

• Биотехнологические объекты

• Косметическое производственное оборудование

• Очистка трубопроводных систем на месте

• Санитарные резервуары и технологическое оборудование

• Общие гигиенические применения для перекачивания жидкостей

Окончательную конфигурацию продукта следует выбирать в соответствии с применимым стандартом размеров, доступным пространством для установки, методом подключения, условиями работы и сопрягаемыми компонентами трубопровода.

Преимущества продукта

1. Отличная стойкость к коррозии и окислению

2. Длительный срок эксплуатации

3. Гладкая внутренняя поверхность с низким сопротивлением потоку.

4. Прочная и пригодная для вторичной переработки конструкция из нержавеющей стали.

5. Удобство установки и обслуживания

6. Снижение общих затрат на установку и эксплуатацию.

7. Гигиеническая конструкция для совместимого санитарного применения.

8. Доступны конфигурации длинного и короткого типа.

9. Варианты приварного и зажимного соединения

10. Доступны различные марки нержавеющей стали и стандарты размеров.

11. Внутренние и внешние зеркально-полированные поверхности.

12. Поддерживается индивидуальная маркировка и упаковка.

Гладкая внутренняя поверхность помогает уменьшить накопление остатков технологического процесса и делает рутинную очистку более удобной. Это поддерживает приложения, в которых важна чистота и чистота продукта.

Фактические гигиенические характеристики зависят от всей системы трубопроводов, включая геометрию изделия, шероховатость поверхности, качество сварных швов, материалы прокладок, условия дренажа, процедуры установки и процессы очистки.

Стандарты размеров

Доступные стандарты размеров включают 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 и JIS G 3447.

В этих стандартах могут использоваться различные наружные диаметры, толщины стенок, размеры соединений, допуски и конструкции уплотнений. Изделия, изготовленные в соответствии с разными стандартами, не могут быть напрямую взаимозаменяемыми, даже если их номинальные размеры кажутся одинаковыми.

При запросе предложения клиенты должны предоставить точный требуемый стандарт, размер, толщину стенки, размеры соединений и информацию о сопрягаемых компонентах.

Для проектов замены или технического обслуживания рекомендуется использовать технические чертежи или физические образцы для проверки совместимости с существующей системой трубопроводов.

Варианты подключения

Сварное соединение

Опция приварного конца предназначена для постоянной интеграции в совместимую систему трубопроводов из нержавеющей стали. Методы сварки, присадочные материалы, контроль нагрева, подготовку поверхности и послесварочную обработку следует выбирать в соответствии с маркой нержавеющей стали и действующими санитарными требованиями.

Зажимное соединение

Опция с зажимным концом обеспечивает удобную сборку, разборку, проверку, очистку и техническое обслуживание. Совместимые хомуты, втулки и гигиенические прокладки следует выбирать в соответствии с применимыми стандартами размеров, рабочей температурой, давлением в системе и транспортируемой средой.

Обработка поверхности

Внутренние и внешние поверхности можно отполировать до зеркального блеска с зернистостью до 320.

Полированная поверхность помогает улучшить чистоту, внешний вид, устойчивость к коррозии и накоплению технологических остатков.

Если проект требует определенной шероховатости поверхности, требуемое значение Ra и место измерения следует указать отдельно. Обозначение зернистости само по себе не гарантирует фиксированного значения Ra.

Дополнительная полировка, пассивация, очистка или проверка поверхности могут быть организованы в соответствии с требованиями проекта.

Маркировка продукта

Стандартная маркировка продукции может включать:

• Логотип ЛИАНХЭ

• Размер продукта

• Марка материала нержавеющей стали

• Применимый стандарт размеров

• Информация о партии или отслеживаемости, если требуется

Логотипы клиентов, частные бренды, номера проектов, номера плавок и другие индивидуальные маркировки могут быть нанесены в соответствии с подтвержденными требованиями заказа.

Проверка доставки

Товары проверяются перед отправкой. Стандартная проверка поставки включает в себя:

• Марка материала нержавеющей стали

• Внешний диаметр и толщина стенки

• Размеры и допуски изделия

• Размеры приварного или зажимного конца

• Состояние внутренней и внешней поверхности

• Внешний вид сварного шва, где это применимо

• Гидростатические испытания, где это необходимо.

• Маркировка продукта

• Количество и упаковка

Дополнительные элементы проверки могут быть организованы в соответствии с применимым стандартом, предполагаемым применением и требованиями заказчика.

Отчеты и сертификаты заводских проверок

Отчеты о проверках и подтверждающие документы по качеству могут быть предоставлены в соответствии с подтвержденными спецификациями и требованиями заказа, включая:

• EN 10204 3.1 Сертификат испытаний материала

• Сертификат проверки сырья

• Отчет о радиографических испытаниях, если применимо

• Отчет о гидравлических испытаниях, если применимо

• Отчет о проверке размеров

• Отчет о проверке качества поверхности

• Отчет сторонней проверки

• Другие документы по качеству, относящиеся к конкретному проекту.

Требуемый объем проверки, коэффициент испытаний, тип документа, документация по обработке поверхности и механизмы наблюдения третьей стороны должны быть подтверждены до начала производства.

Упаковка

Каждый продукт защищен пузырчатой ​​пленкой или пластиковой упаковкой, чтобы уменьшить воздействие пыли, влаги, царапин и загрязнения поверхности.

Затем продукция упаковывается в экспортные картонные коробки, при необходимости заворачивается в тканые мешки и упаковывается в деревянные ящики для международной перевозки.

Коробки по индивидуальному заказу, логотипы клиентов, этикетки, штрих-коды, упаковка на поддонах и другие виды экспортной упаковки могут быть предоставлены в соответствии с подтвержденными требованиями.

Условия оплаты

Нашим стандартным условием оплаты является предоплата в размере 30% банковским переводом, а оставшиеся 70% банковским переводом выплачиваются до доставки. Конкретные условия оплаты могут быть обсуждены в зависимости от стоимости заказа и условий сотрудничества.

Доступные способы оплаты включают:

• Банковский перевод Т/Т

• Western Union

• PayPal

• Другие взаимосогласованные способы оплаты

Условия доставки

Доступные торговые условия:EXW, FOB, CFR, CIF, DDP и DDU

Товары могут быть доставлены морским, воздушным, наземным транспортом или международной экспресс-доставкой.

Способ доставки можно выбрать в зависимости от количества заказа, объема посылки, места назначения, необходимого графика доставки и бюджета на транспортировку.

Минимальный объем заказа и наличие на складе

Минимальное количество заказа:Обычно 5–10 штук, в зависимости от спецификации продукта и текущего запаса.

Мы поддерживаем запасы многих обычных продуктов и часто запрашиваемых размеров. Количество выбранных продуктов может достигать 5000 штук. Поскольку уровни запасов постоянно меняются, фактическое количество и доступность немедленной доставки должны быть подтверждены при запросе предложения.

Бренд:ЛИАНХЭ
Место происхождения:Вэньчжоу, Чжэцзян, Китай
