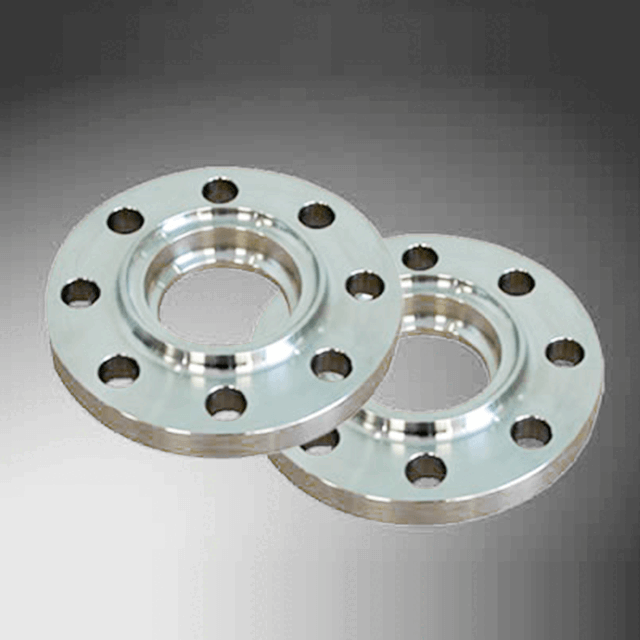

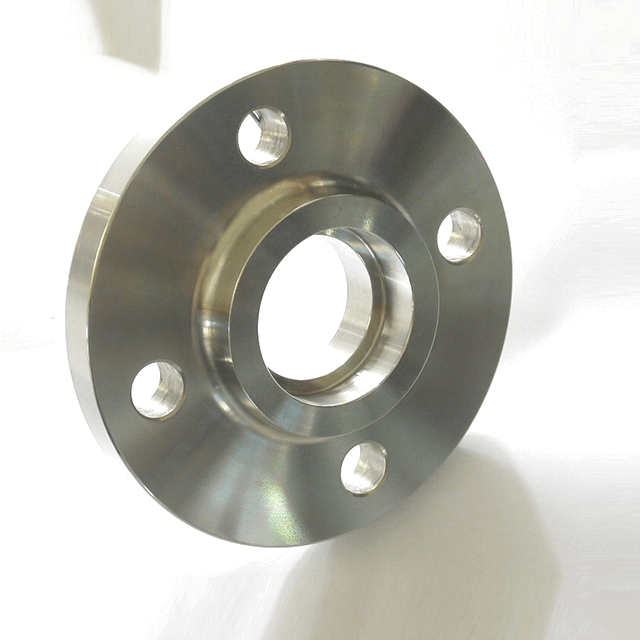

Приварной фланец из нержавеющей стали

Технические характеристики

Диапазон размеров:1/2–3 дюйма (Ду15–Ду80)

Класс давления ASME:От класса 150 до класса 1500

Номинальные значения давления JIS:5К, 10К и 20К

Доступные типы облицовки:

• Поднятое лицо (RF)

• Плоская поверхность (FF)

• Кольцевое соединение (RTJ)

• Мужское лицо

• Женское лицо

• Язык Лицо (T)

• Лицевая сторона с канавкой (G)

Применимые производственные стандарты:ASME/ANSI B16.5 и JIS B 2220

Доступные материалы:

• АСТМ А182 Ф304

• АСТМ А182 Ф304Л

• АСТМ А182 Ф316

• АСТМ А182 Ф316Л

• АСТМ А182 Ф310С

• АСТМ А182 Ф321

• АСТМ А182 Ф347

• СУС304

• СУС304Л

• СУС316

• СУС316Л

• S31803 Дуплексная нержавеющая сталь

• S32205 Дуплексная нержавеющая сталь

• S32750 Супердуплексная нержавеющая сталь

• S32760 Супердуплексная нержавеющая сталь

• Нержавеющая сталь 904L

Производственный процесс:Ковка и прецизионная обработка с ЧПУ

Маркировка продукта:ЛОГОТИП – Размер – Номинальное давление – Стандарт – Материал – Тепловое число. Дополнительная информация может быть нанесена по требованию заказчика.

Варианты обработки поверхности:Обезжиривание и очистка или травление

Стандартная упаковка:Пузырчатая пленка или пластиковая защита, деревянные ящики или поддоны

Сертификаты:GB/T 19001-2016, ISO 9001:2015 и документация CE для применимых продуктов.

Бренд:ЛИАНХЭ

Код ТН ВЭД: 7307210000

Место происхождения:Вэньчжоу, Чжэцзян, Китай

Окончательные размеры, класс давления, тип облицовки, марка материала, производственный стандарт, требования к испытаниям и обработка поверхности должны быть подтверждены в соответствии с предполагаемой системой трубопроводов и сопрягаемыми компонентами.

Номинальные значения давления и стандарты

Продукция доступна в соответствии с классами давления ASME/ANSI B16.5 от класса 150 до класса 1500. Конфигурации JIS доступны с номинальным давлением 5K, 10K и 20K.

В классах ASME и JIS K используются разные системы размеров и зависимости давления от температуры. Их не следует рассматривать как прямо эквивалентные.

Фактическое допустимое рабочее давление зависит от:

• Марка материала

• Рабочая температура

• Номинальный размер

• Применимый стандарт

• Класс давления

• Тип облицовки

• Выбор прокладки

• Болтовые материалы

• Транспортируемая среда

При запросе предложения клиентам следует указать полный стандарт и обозначение давления, например ASME B16.5, класс 150 или JIS B 2220 10K.

Варианты облицовки

Поднятое лицо

Конфигурация с приподнятой поверхностью обеспечивает определенную площадь контакта прокладки и широко используется в промышленных трубопроводных системах. Требуемая обработка поверхности должна выбираться в соответствии с типом прокладки и применимым стандартом.

Плоское Лицо

Конфигурация с плоской поверхностью обеспечивает уплотнительную поверхность по всей поверхности. Перед установкой следует убедиться в правильности размеров прокладки и совместимости сопрягаемых компонентов.

Кольцевое соединение

В конфигурации RTJ используется прецизионно обработанная кольцевая канавка и совместимая металлическая кольцевая прокладка. Размеры канавок, количество колец, материал прокладки, твердость и состояние поверхности должны быть указаны в соответствии с действующим стандартом.

Мужское и женское лицо

В охватывающих и охватывающих облицовках используются взаимодополняющие выступающие и утопленные поверхности для выравнивания и удержания прокладки. Оба сопрягаемых компонента должны быть изготовлены в соответствии с совместимыми размерами.

Лицо с выступом и пазом

На поверхности язычка и канавки используются соответствующие выступы и выемки для позиционирования и защиты прокладки. Компонент шпунта должен быть соединен с совместимым компонентом паза, изготовленным в соответствии с тем же стандартом.

Варианты материалов

Доступен широкий ассортимент аустенитных, дуплексных, супердуплексных и высоколегированных нержавеющих сталей.

Аустенитная нержавеющая сталь

АСТМ А182 Ф304, F304L, F316, F316L, F310S, F321 и F347 обеспечивают различные уровни коррозионной стойкости, термостойкости, свариваемости и механических характеристик.

Дуплекс из нержавеющей стали

Дуплексные нержавеющие стали S31803 и S32205 сочетают в себе хорошую механическую прочность с повышенной устойчивостью к хлоридному коррозионному растрескиванию.

Супердуплексная нержавеющая сталь

S32750 и S32760 обеспечивают более высокую прочность и повышенную коррозионную стойкость для требовательных хлоридсодержащих и морских сред.

Нержавеющая сталь 904L

904L — это высоколегированная аустенитная нержавеющая сталь, предназначенная для применений, требующих повышенной устойчивости к определенным агрессивным химическим средам.

Выбор материала должен основываться на транспортируемой среде, химической концентрации, температуре, давлении, условиях коррозии, требованиях к сварке и применимых спецификациях проекта.

Производственный процесс

Продукция изготавливается из поковок из нержавеющей стали и подвергается точной обработке на станках с ЧПУ.

Основные этапы производства могут включать в себя:

1. Проверка сырья

2. Резка заготовок

3. Нагрев и ковка

4. Термическая обработка

5. Черновая обработка

6. Прецизионная обработка с ЧПУ

7. Обработка торцевых и уплотняющих поверхностей

8. Сверление и размерная обработка

9. Обработка поверхности

10. Тестирование и проверка

11. Маркировка продукции

12. Упаковка

Точный производственный маршрут зависит от марки материала, класса давления, типа облицовки, размера, требований к испытаниям и применимого стандарта.

Ковка помогает улучшить структуру материала и поддерживать стабильные механические свойства. Прецизионная обработка с ЧПУ помогает поддерживать точность размеров, выравнивание отверстий под болты, геометрию уплотняющих поверхностей и совместимость с сопрягаемыми компонентами.

Маркировка и отслеживание продукции

Стандартная маркировка может включать:

• Логотип ЛИАНХЭ

• Номинальный размер

• Класс давления или рейтинг JIS

• Применимый стандарт

• Марка материала нержавеющей стали

• Номер плавки

• Информация о партии или отслеживаемости

Логотипы клиентов, частные бренды, номера проектов, номера заказов на поставку и другие индивидуальные маркировки могут быть нанесены в соответствии с подтвержденными требованиями.

Маркировка номера плавки обеспечивает прослеживаемость между готовой продукцией, сертификатом сырья, производственными записями и контрольной документацией.

Обработка поверхности

Доступные варианты обработки поверхности включают обезжиривание и очистку или травление.

Обезжиривание и очистка помогают удалить машинное масло, грязь и остатки процесса с готовой поверхности.

Травление может помочь удалить оксидную окалину, термический оттенок, поверхностное загрязнение и свободное железо, попавшее во время ковки, термообработки или механической обработки.

Дополнительная пассивация, полировка, защитное покрытие или специальная очистка могут быть доступны в соответствии с требованиями заказчика и проекта.

Уплотняющую поверхность следует защищать во время обработки поверхности, упаковки, хранения и транспортировки, чтобы предотвратить появление царапин, вмятин, коррозии или других повреждений, которые могут повлиять на качество уплотнения.

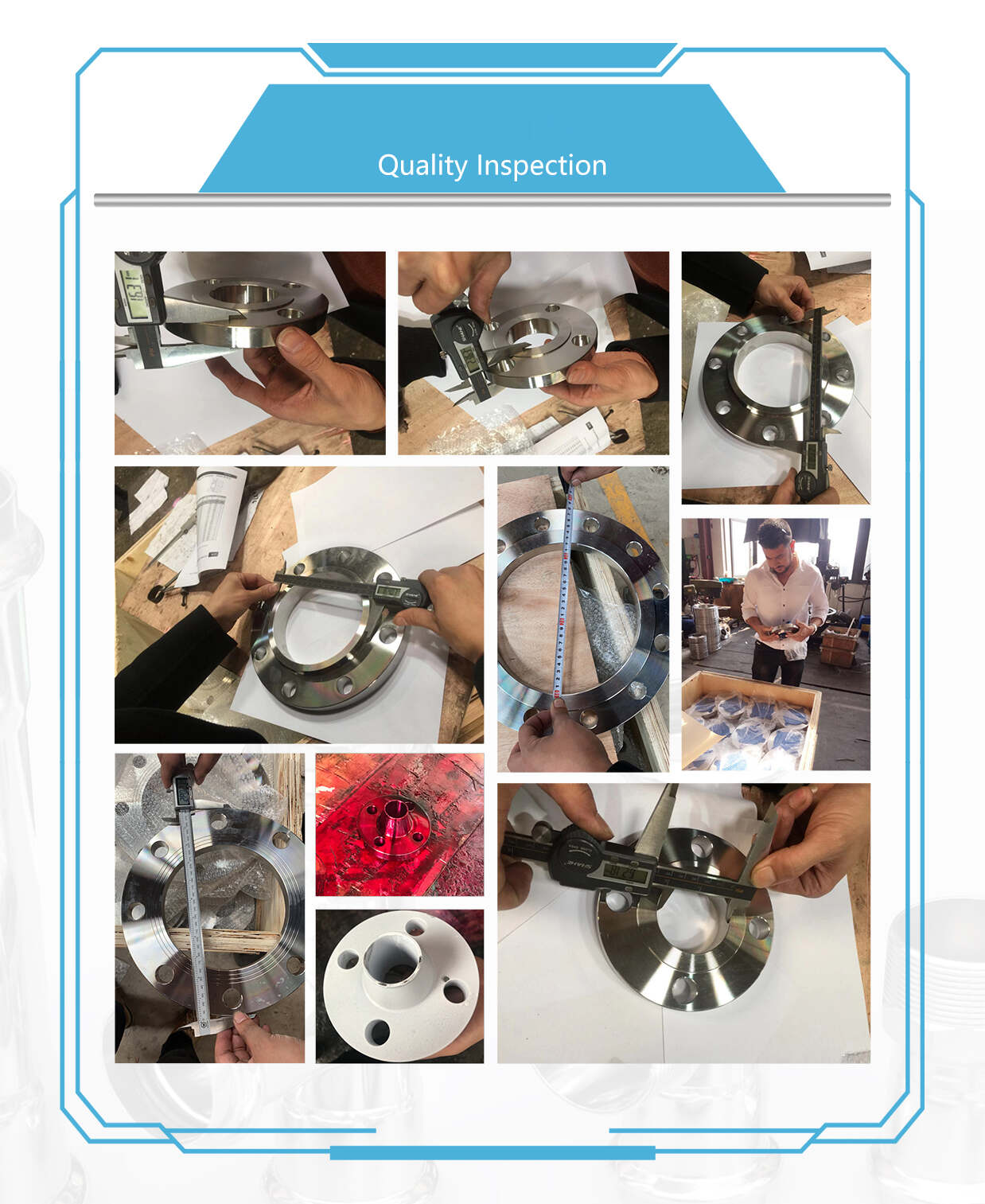

Тестовые предметы продукта

Доступные процедуры тестирования и проверки включают в себя:

• Ультразвуковой контроль (UT)

• Радиографическое тестирование (RT), если это технически применимо.

• Положительная идентификация материала (PMI)

• Пенетрантный контроль жидкости (ПТ)

• Проверка размеров

• Поверхностный и визуальный осмотр

• Испытание твердости

• Проверка сертификата материала

• Проверка маркировки и отслеживания

Требуемые методы испытаний, критерии приемки, соотношения выборки и стандарты контроля должны быть подтверждены перед производством.

Требования к испытаниям могут различаться в зависимости от марки материала, размера поковки, класса давления, спецификации заказчика и применимого стандарта проекта.

Отчеты и сертификаты заводских проверок

Отчеты о проверках и подтверждающие документы по качеству могут быть предоставлены в соответствии с подтвержденными требованиями заказа, включая:

• Сертификат проверки сырья

• EN 10204 3.1 Сертификат испытаний материала

• Отчет неразрушающего контроля

• Отчет об ультразвуковом тестировании

• Отчет об испытаниях PMI

• Отчет о пенетрантном тестировании жидкостью

• Отчет о проверке размеров

• Отчет об испытаниях на твердость

• Отчет сторонней проверки

• Другие документы по качеству, относящиеся к конкретному проекту.

Проверка третьей стороной, испытания под свидетелем или дополнительная документация могут быть организованы при подтверждении перед производством.

Контроль качества продукции

LIANHE использует систему управления качеством, основанную на стандарте ISO 9001:2015. Производственные процессы контролируются для обеспечения отслеживаемости материалов, точности размеров, стабильного производства и документированного контроля.

К основным процедурам контроля качества относятся:

1. Проверка марок сырья, номеров плавок, размеров и сертификатов материалов.

2. Проведение испытаний PMI, когда необходимо подтвердить марку сплава.

3. Контроль температуры ковки, процессов формования и термообработки.

4. Контроль размеров при черновой и точной обработке.

5. Проверка геометрии уплотняемой поверхности, состояния поверхности и отделки.

6. Проверка количества, диаметра, положения и выравнивания болтовых отверстий.

7. Проведение соответствующих неразрушающих испытаний и испытаний на твердость.

8. Проверка маркировки продукции на соответствие заказу и сертификатам на материалы.

9. Выполнение окончательной визуальной и размерной проверки перед упаковкой.

10. Проверка количества, этикеток, отгрузочных знаков и упаковки перед отправкой.

Продукция одобрена к поставке после завершения применимых процедур проверки.

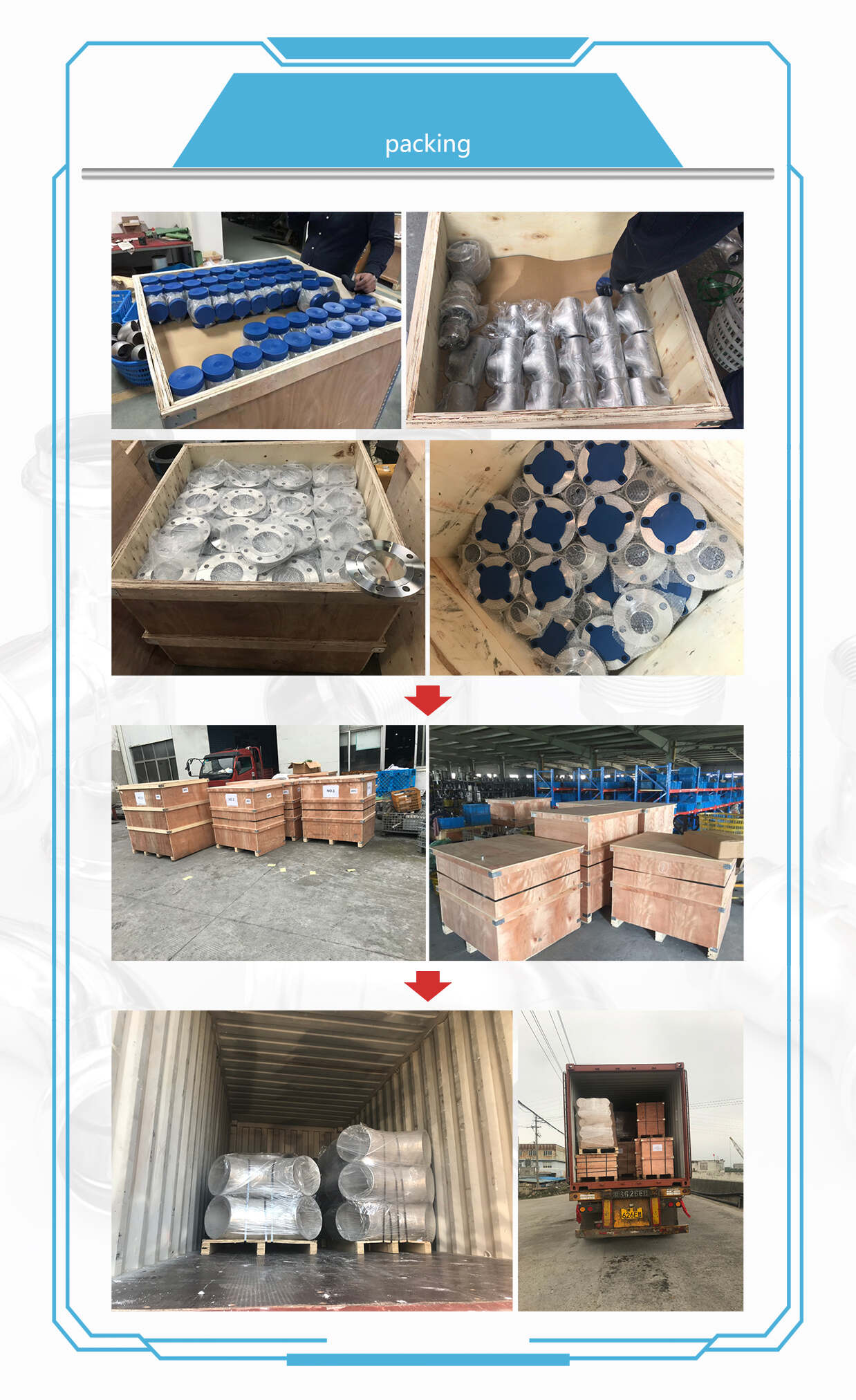

Упаковка

Каждый продукт защищен пузырчатой ​​пленкой или пластиковой крышкой, чтобы уменьшить воздействие пыли, влаги, ударов и повреждений поверхности.

Затем продукция упаковывается в деревянные ящики или закрепляется на поддонах в соответствии с ее размером, весом, количеством и выбранным способом транспортировки.

Защитные крышки или сепараторы могут использоваться для защиты обработанных уплотнительных поверхностей во время хранения и международных перевозок.

Деревянные ящики, поддоны, этикетки, штрих-коды, логотипы клиентов и другие упаковочные материалы по индивидуальному заказу могут быть поставлены в соответствии с подтвержденными требованиями заказа.

Условия оплаты

Нашим стандартным условием оплаты является предоплата в размере 30% банковским переводом, а оставшиеся 70% банковским переводом выплачиваются до доставки.

Конкретные условия оплаты могут быть обсуждены в зависимости от стоимости заказа, марки материала, производственных требований и условий сотрудничества.

Доступные способы оплаты включают:

• Банковский перевод Т/Т

• Western Union

• PayPal

• Другие взаимосогласованные способы оплаты

Условия доставки

Доступные торговые условия:EXW, FOB, CFR, CIF, DDP и DDU

Доступные способы транспортировки включают в себя:

• Морские перевозки

• Наземный транспорт

• Железнодорожные перевозки

• Грузовые перевозки

• Авиаперевозки

• Международная экспресс-служба

Способ доставки можно выбрать в зависимости от веса товара, объема посылки, пункта назначения, необходимого графика доставки и бюджета на транспортировку.

Стоимость доставки, время доставки, экспортная упаковка и условия доставки должны быть подтверждены перед отправкой.

Бренд:ЛИАНХЭ
Место происхождения:Вэньчжоу, Чжэцзян, Китай
