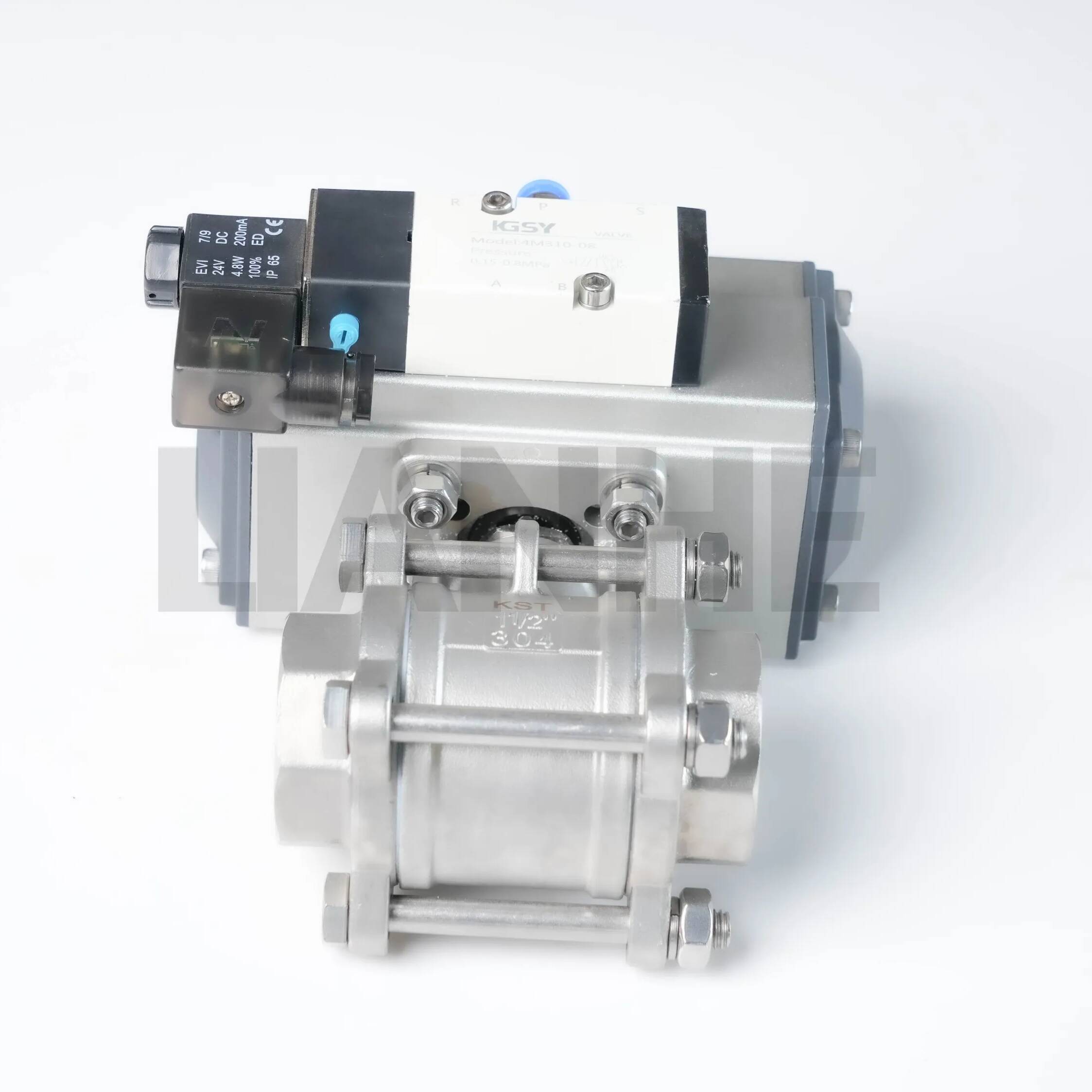

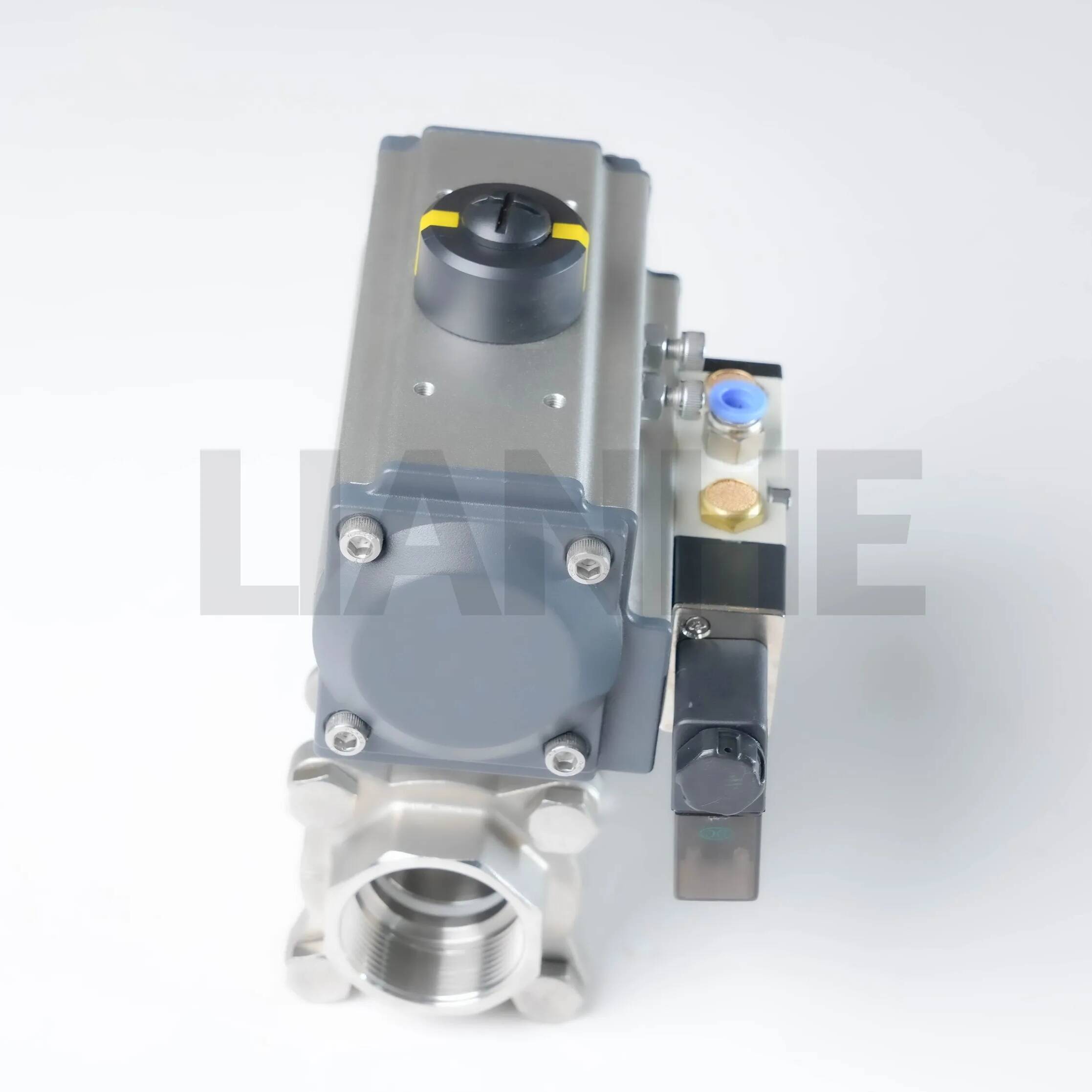

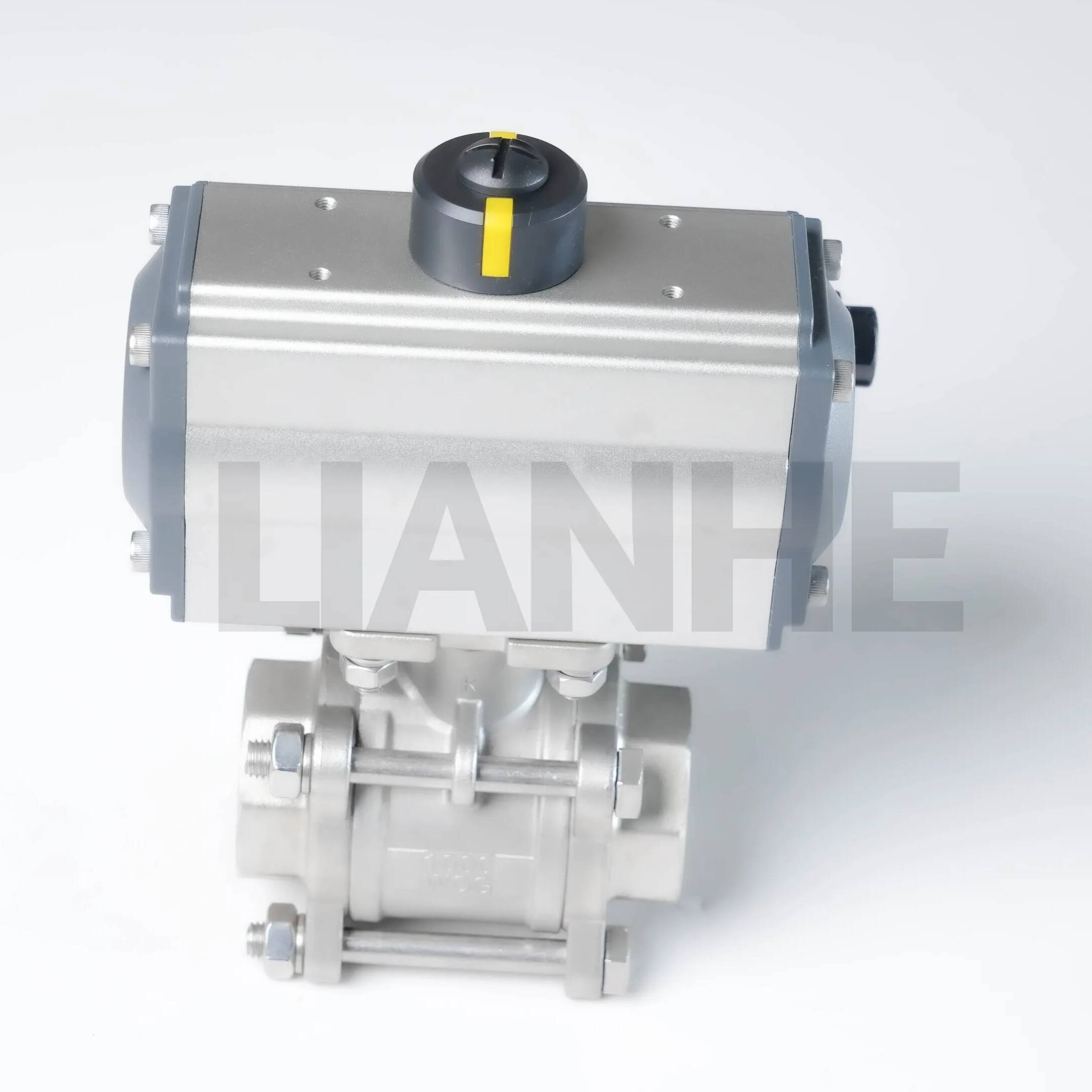

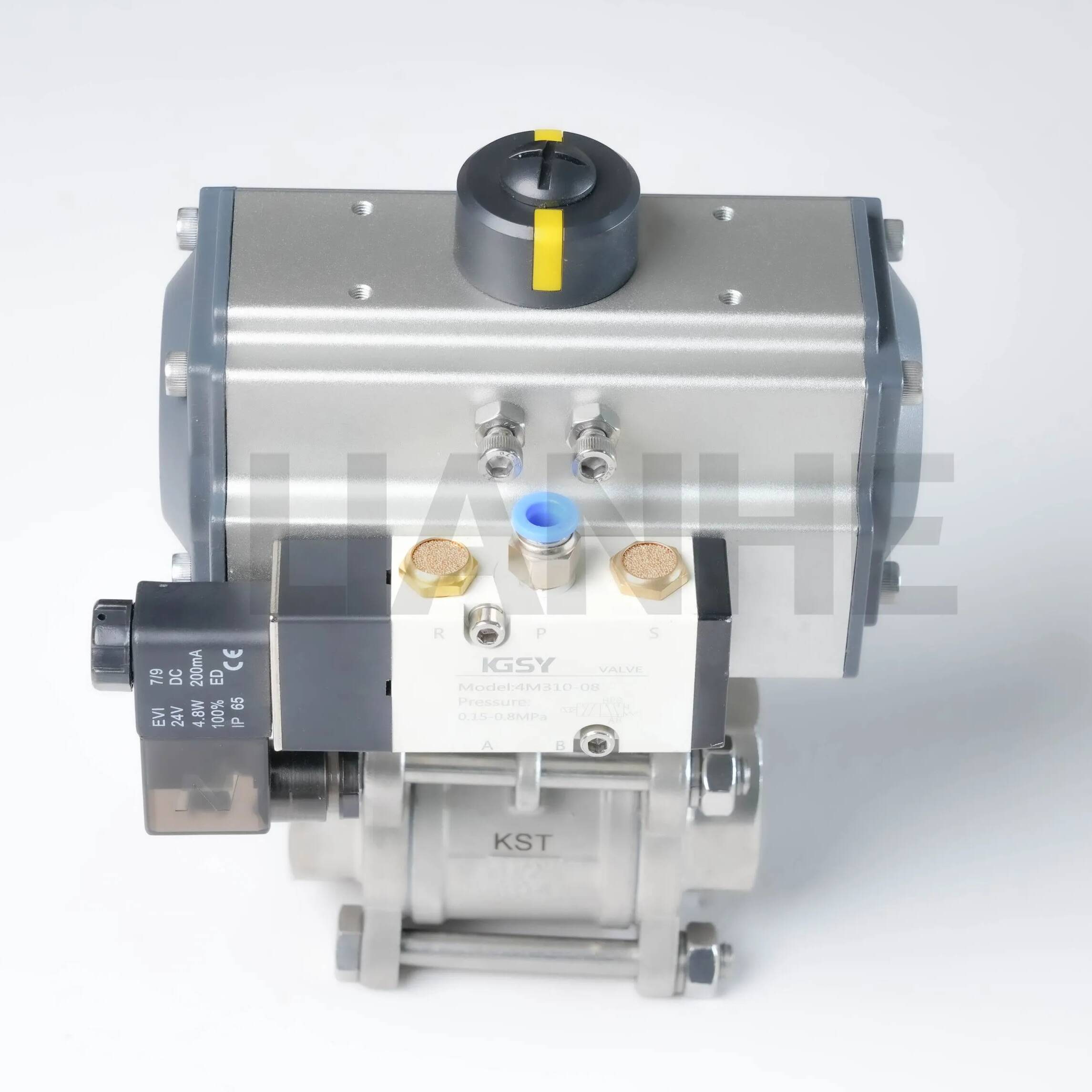

Шаровой кран с трехкомпонентной резьбой с электрическим приводом для автоматизированных систем

Обзор

Шаровой кран с трехкомпонентной резьбой с электрическим приводом представляет собой универсальное решение для регулирования расхода, разработанное для автоматизированных промышленных и коммерческих систем, сочетающее в себе надежность трехкомпонентного шарового крана с точностью электрического привода. Этот клапан, изготовленный из нержавеющей стали 304, имеет резьбу NPT (ANSI B1.20.1) и встроенную монтажную платформу ISO 5211, что обеспечивает плавную интеграцию с системами ПЛК/РСУ для дистанционного или программируемого управления.

Функции

Комплексная автоматизация:

Электрический привод 24 В постоянного тока или 230 В переменного тока с поворотом на четверть оборота 90°, обеспечивает безопасное положение (открыто/закрыто) и выходной крутящий момент до 50 Н·м для 2-дюймовых клапанов.

Платформа ISO 5211 исключает переходные пластины, обеспечивая непосредственный монтаж приводов таких марок, как Rotork, Limitorque или Emerson, сокращая время установки на 40%.

Прецизионные резьбовые соединения:

Наружная/внутренняя резьба NPT (ANSI B1.20.1) для быстрой сборки со стальными, медными или пластиковыми трубами, совместима с трубами класса 40/80 и протестирована при рабочем давлении 1500 фунтов на квадратный дюйм.

Резьба покрыта противозадирным составом во время сборки для предотвращения истирания в приводах с высоким крутящим моментом.

Надежное уплотнение:

Седло из ПТФЭ обеспечивает герметичное закрытие (API 598) при температуре до 180°C, а полированный шарик (Ra ≤0,8 мкм) обеспечивает низкий крутящий момент (≤12 Н·м для 2-дюймовых клапанов) и срок службы 1 000 000 циклов.

Противовыбросовой шток и конструкция с двойной блокировкой и стравливанием (DBB) являются дополнительными для критически важных с точки зрения безопасности применений, требующих изоляции давления как на входе, так и на выходе.

Операционная гибкость:

Диапазон температур: от -20°C до 180°C (седло из ПТФЭ); От -40°C до 260°C (седло из RPTFE), подходит для линий горячей воды, сжатого воздуха и неагрессивных жидкостей.

Встроенные концевые выключатели и индикаторы положения обеспечивают обратную связь в режиме реального времени с системами управления, обеспечивая точное регулирование расхода.

Приложение

Идеально подходит для автоматического управления потоками в различных отраслях:

Управление процессом: Дистанционное включение/выключение в резервуарах для смешивания химикатов из нержавеющей стали 304, отвечающей требованиям FDA по непрямому контакту с пищевыми продуктами при производстве напитков.

Системы отопления, вентиляции и кондиционирования: Автоматизированное управление контурами охлажденной воды и горячего масла в коммерческих зданиях, интеграция с BMS (системами управления зданием) для повышения энергоэффективности.

Промышленная автоматизация: Пневматические конвейерные системы и линии подачи жидкости для роботизированных манипуляторов с электрическим приводом, обеспечивающим быстрый отклик (<5 секунд для 2-дюймовых клапанов).

Очистка воды: Автоматическое закрытие в системах фильтрации и установках обратного осмоса, с резьбой NPT, облегчающей быструю замену в компактных установках.

Часто задаваемые вопросы

Вопрос: Каково время срабатывания электропривода??

А:Типичное время отклика составляет 8–15 секунд для 2-дюймовых клапанов, в зависимости от требований к напряжению и крутящему моменту; точные характеристики см. в технических характеристиках привода.

Вопрос: Можно ли управлять клапаном вручную при отключении электроэнергии??

А:Да, большинство приводов оснащены рычагом ручного управления для аварийного управления, хотя регулярное ручное использование не рекомендуется для обеспечения долгосрочной надежности.

Вопрос: Является ли привод водонепроницаемым??

А:Стандартно приводы имеют класс защиты IP67 и подходят для работы во влажной среде; Доступны варианты IP68 для погружного применения (например, бассейны очистки сточных вод).

Вопрос: Как откалибровать привод с клапаном?

А:Используйте встроенный калибровочный инструмент для установки положений открытия/закрытия, обеспечивая совмещение шара с концевыми выключателями привода для точной обратной связи.
