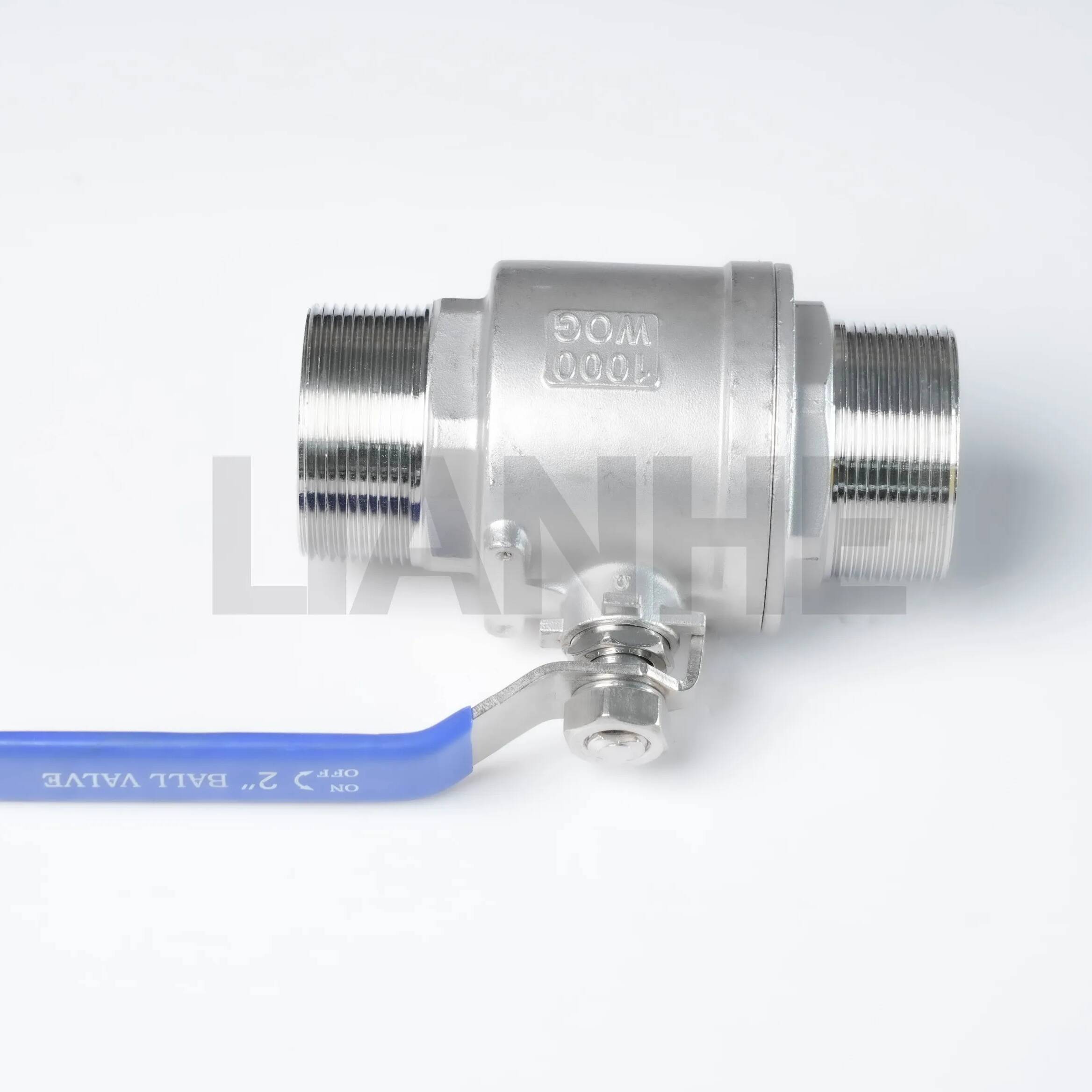

Двухкомпонентный шаровой кран с наружной резьбой из нержавеющей стали высокого давления для промышленных систем

Обзор

Шаровой кран высокого давления из нержавеющей стали, состоящий из двух частей с наружной резьбой, представляет собой надежное решение для регулирования расхода, разработанное для резьбовых систем высокого давления, обеспечивающее надежное закрытие и длительный срок службы в промышленном применении. Этот клапан, изготовленный из нержавеющей стали 304 или 316, имеет наружную резьбу NPT (ANSI B1.20.1) и полнопроходную конструкцию, сочетающую в себе простоту установки и надежную работу в экстремальных условиях.

Функции

Устойчивость к высокому давлению:

Рассчитан на давление 2000 фунтов на квадратный дюйм (нержавеющая сталь 304) и 3000 фунтов на квадратный дюйм (нержавеющая сталь 316) при 20°C, с давлением разрыва, в 4 раза превышающим рабочее давление для обеспечения запаса прочности.

Твердый шток и шар (цельная конструкция) уменьшают количество отказов, подходят для пульсирующего потока в нагнетательных линиях насосов и гидравлических системах.

Прецизионные резьбовые соединения:

Наружная резьба NPT (коническая) обеспечивает самозатягивающиеся уплотнения без дополнительных прокладок, совместима с трубами класса 80 и фитингами для тяжелых условий эксплуатации.

Резьба покрыта противозадирным составом во время сборки, что снижает риск истирания в установках с высоким крутящим моментом (рекомендуемый крутящий момент: 60 Н·м для клапанов 1 дюйм).

Улучшенная технология уплотнения:

Седло из ПТФЭ с опорным кольцом предотвращает экструзию под высоким давлением, обеспечивая нулевую утечку (пузыронепроницаемость) согласно испытаниям по API 598.

Антистатическое устройство (подпружиненное) обеспечивает электрическую непрерывность между шаром и штоком, что важно при работе с горючими газами для предотвращения искрения.

Эксплуатационная универсальность:

Диапазон температур: от -20°C до 180°C (седло из ПТФЭ); От -40°C до 260°C (седло из RPTFE), адаптируется к холодильным складам и горячим технологическим линиям.

Доступны размеры от 1/4" до 3" NPS, с дополнительным блокируемым рычагом для предотвращения несанкционированного использования в критических с точки зрения безопасности системах.

Приложение

Идеально подходит для промышленного и коммерческого использования под высоким давлением:

Гидравлические системы: Регулирующие клапаны в тяжелом машиностроении, прессах и литьевых машинах, обеспечивающие надежное отключение при скачках давления.

Линии сжатого воздуха: Управление включением/выключением в заводских пневматических системах из нержавеющей стали 304, устойчивой к коррозии, вызванной влагой, в воздушных компрессорах.

Нефтехимические заводы: Клапаны для отбора проб летучих органических соединений (ЛОС) из нержавеющей стали 316, соответствующие стандартам OSHA по обращению с опасными материалами.

Горное оборудование: Водо- и шламопроводы при подземных работах, устойчивы к абразивным частицам и высоким циклическим давлениям.

Часто задаваемые вопросы

Вопрос: Можно ли установить клапан на вертикальном трубопроводе??

А:Да, но убедитесь, что рычаг доступен для работы; Для оптимального износа сиденья рекомендуется горизонтальная установка.

Вопрос: В чем разница между версиями из нержавеющей стали 304 и 316??

А:316 содержит молибден, обеспечивающий превосходную стойкость к хлоридам, что делает его пригодным для применения в морской воде и химических веществах, а 304 идеально подходит для общего использования.

Вопрос: Как безопасно утилизировать старые клапаны??

А:Переработка через сертифицированных переработчиков металла; Нержавеющая сталь 304/316 на 100% пригодна для вторичной переработки без потери свойств.

Вопрос: Требуется ли предохранительный клапан перед насосом??

А:Да, в системах, склонных к скачкам давления (например, при запусках насосов), для защиты клапана и трубопровода от повреждения из-за избыточного давления.
