Промышленный трехкомпонентный сварной шаровой клапан для систем высокого давления

Обзор

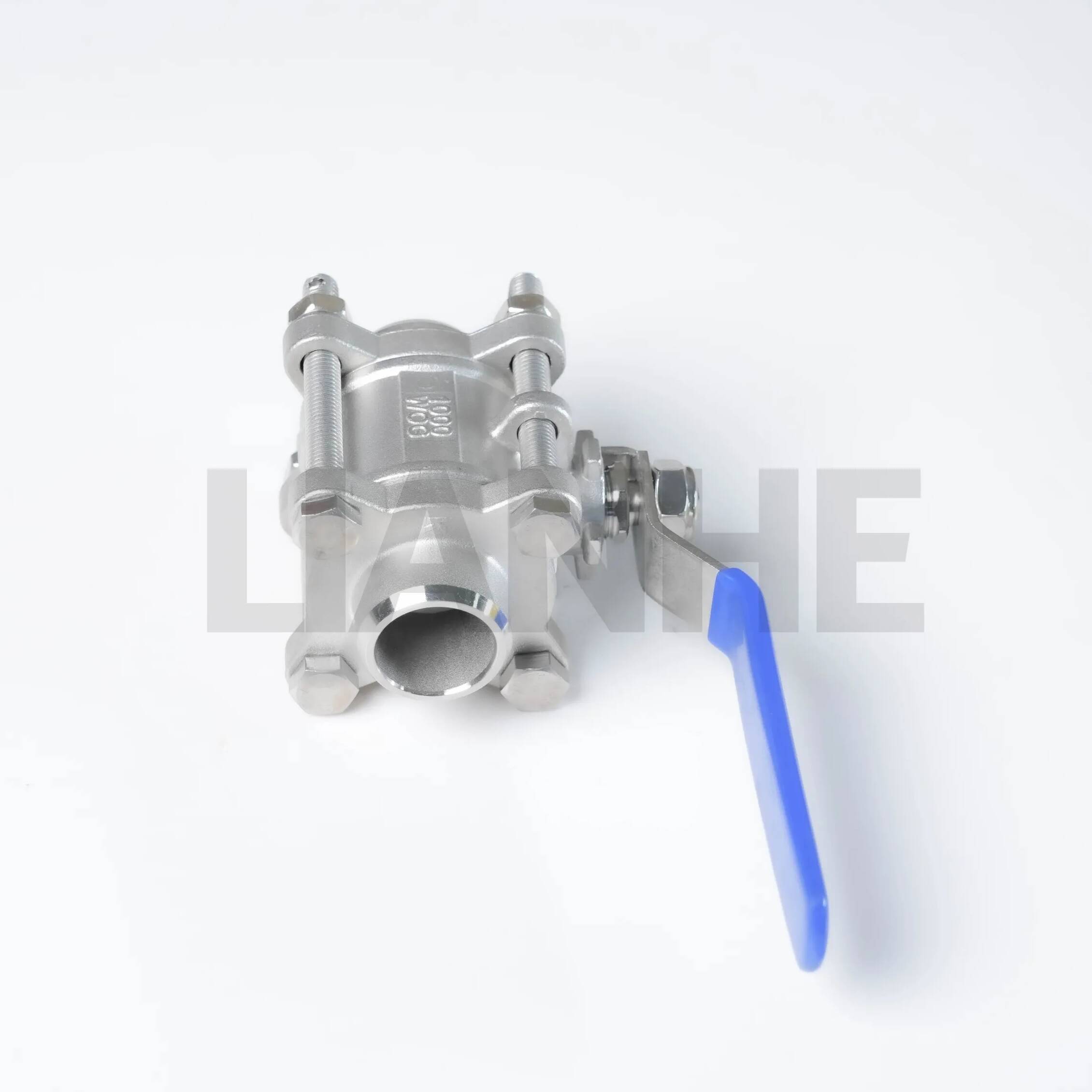

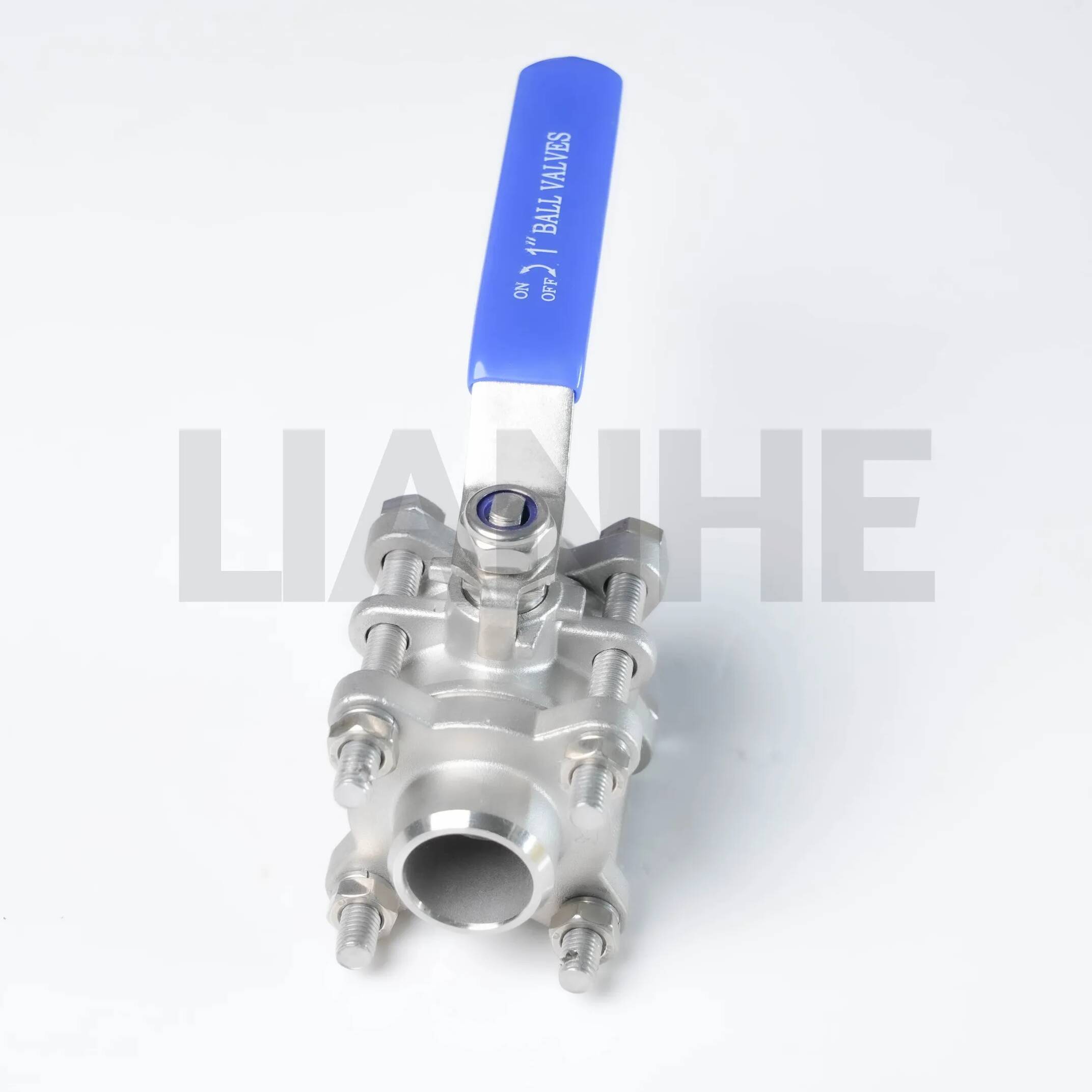

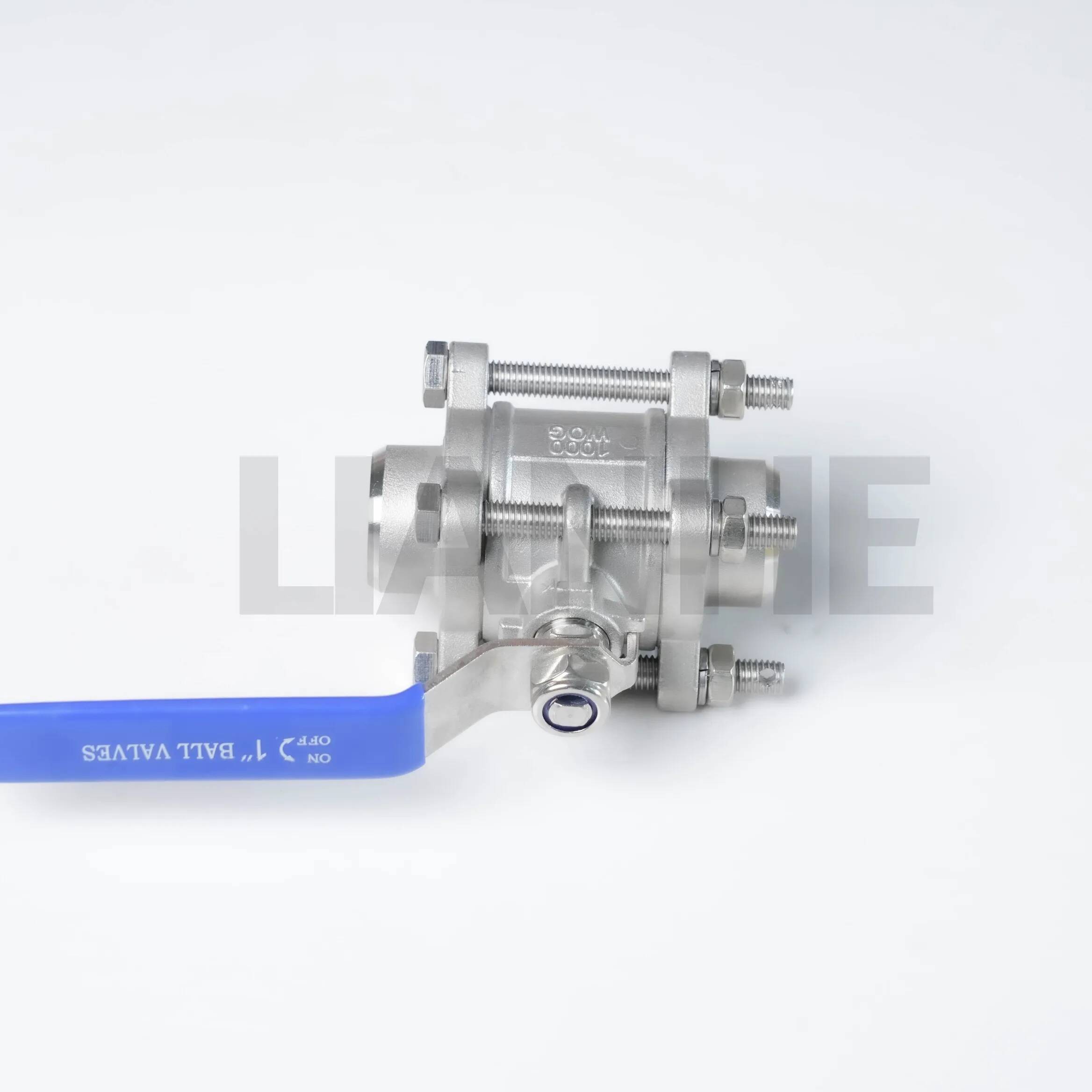

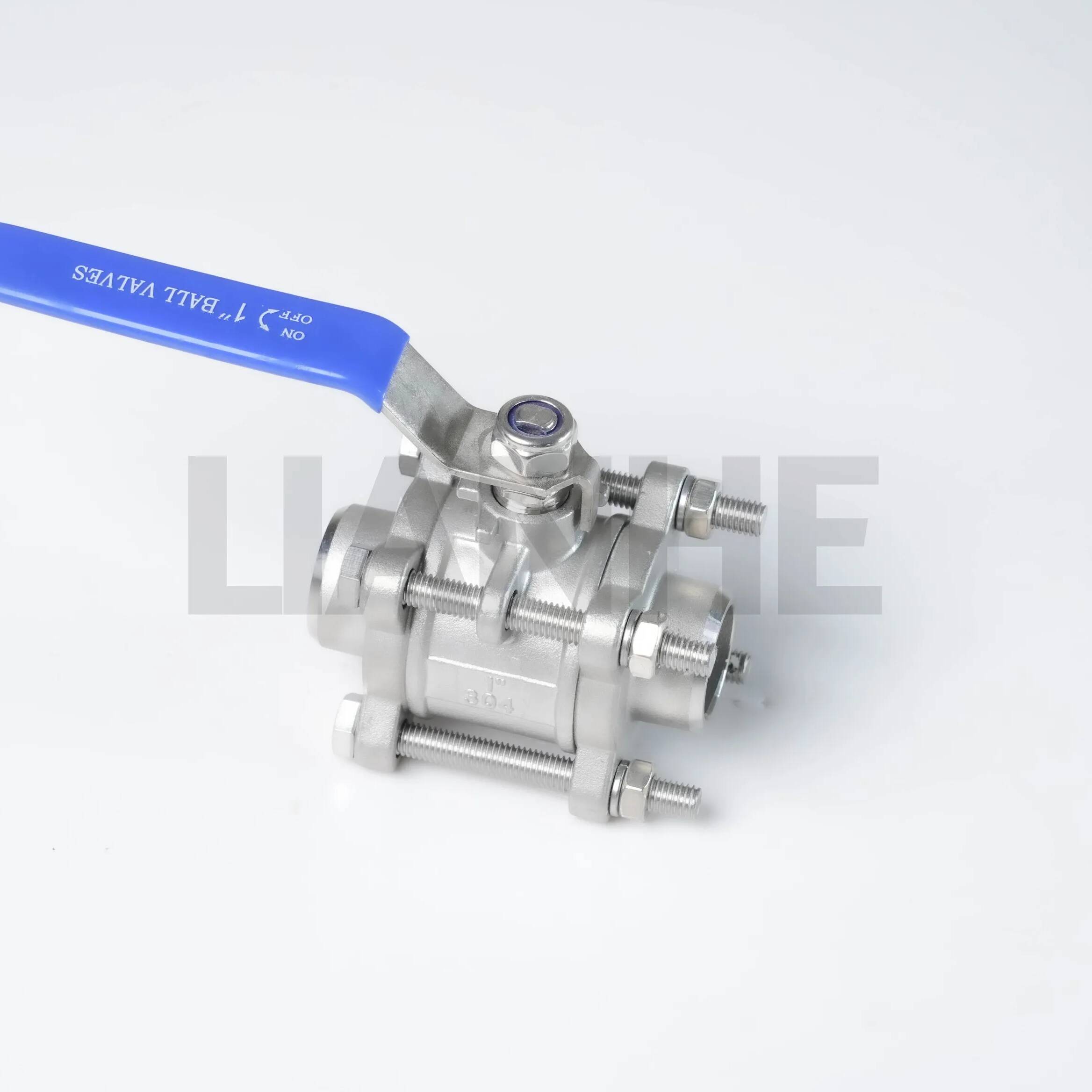

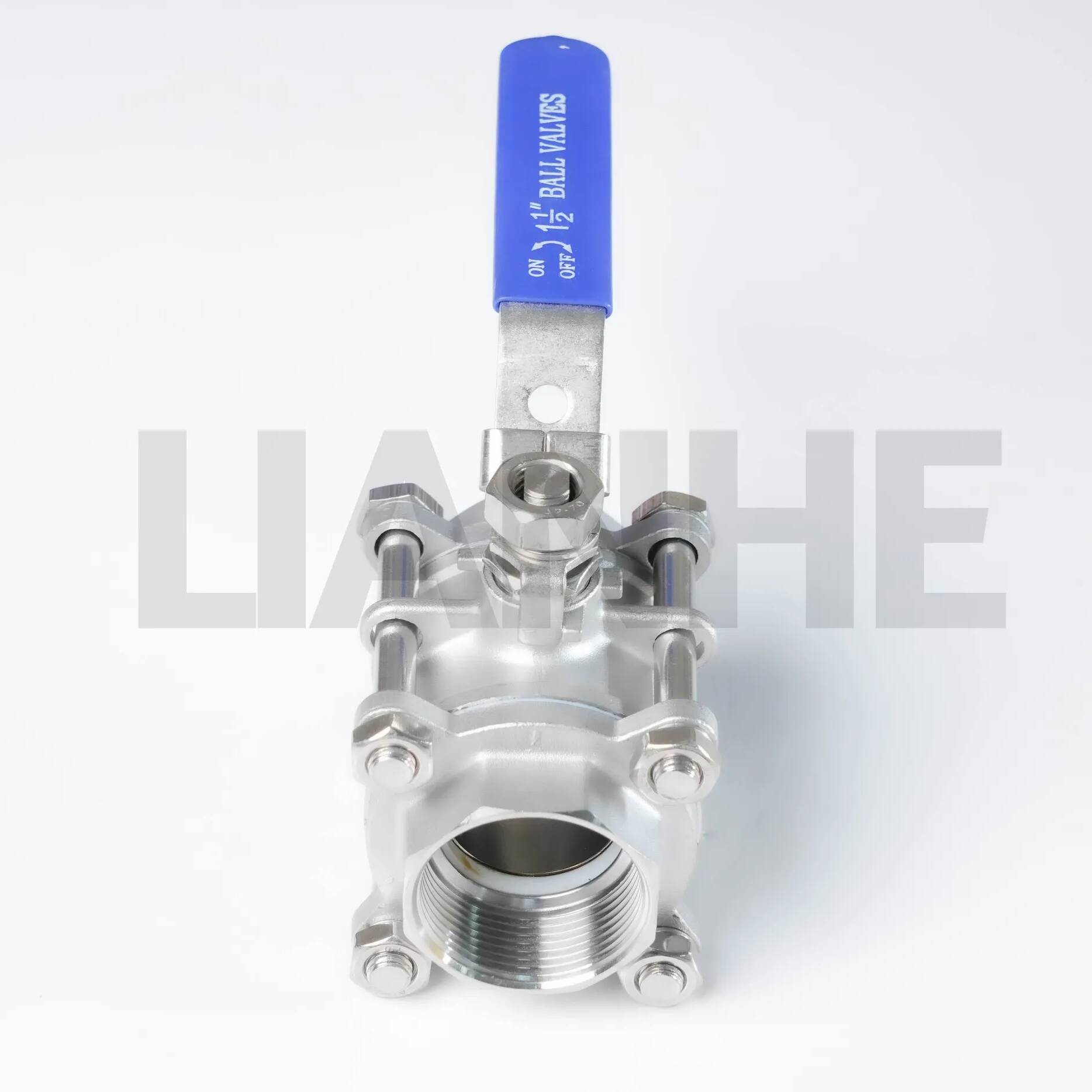

Трехкомпонентный сварной шаровой клапан промышленного класса представляет собой надежное решение для регулирования расхода, предназначенное для промышленных трубопроводных систем высокого давления и высоких температур. Этот клапан, изготовленный из нержавеющей стали 304 или 316, имеет сварную конструкцию из трех частей с концами, приваренными встык (соответствует стандарту ANSI B16.25), что обеспечивает герметичность и простоту обслуживания в суровых условиях. Полнопроходная конструкция сводит к минимуму падение давления, а прецизионные шарик и седло обеспечивают герметичное закрытие, что делает его идеальным для критически важных применений, требующих надежности и долговечности.

Функции

Тяжелая конструкция:

Трехсекционный корпус с концами, приваренными встык (тип 40/80) для надежной интеграции в трубопровод, рассчитан на рабочее давление до 2500 фунтов на квадратный дюйм (нержавеющая сталь 316) и температуру от -46°C до 815°C (седла металл-металл).

Корпус из нержавеющей стали ASTM A312 (304 для общего использования, 316 для агрессивных сред) с минимальным пределом текучести 205 МПа и удлинением ≥40% для ударопрочности.

Оптимальное управление потоком:

Полнопроходная конструкция (отверстие = диаметр трубы) обеспечивает значения Cv на 25 % выше, чем у клапанов с уменьшенным проходным отверстием, что снижает турбулентность и потери энергии в системах с высоким расходом.

Седла из ПТФЭ, ПТФЭ или металл-металл (стеллитовые накладки) предлагают универсальные варианты уплотнения, а герметичное закрытие соответствует стандартам API 598.

Гибкость обслуживания:

Конструкция с разъемным корпусом позволяет легко заменять внутренние компоненты (шар, седло, шток) без отсоединения трубопроводов, что сокращает время простоя при обслуживании на 60%.

Встроенный противовыбросовой шток и антистатическая пружина (для газовых приложений) повышают безопасность и соответствие API 6D и ISO 14313.

Соответствие требованиям при установке:

Концы под сварку встык соответствуют стандартам ANSI B16.25 и ASME B31.3 и подходят для процессов сварки GTAW (TIG) и GMAW (MIG) на ответственных трубопроводах.

Доступны размеры от 1/2 до 24 дюймов (NPS) с индивидуальными конфигурациями для специальных применений (например, криогенные линии СПГ).

Приложение

Идеально подходит для промышленных сред, требующих точного управления потоком:

Нефтегазоперерабатывающие заводы: Управление включением/выключением в трубопроводах сырой нефти, технологических линиях нефтеперерабатывающих заводов и системах сжатия газа в соответствии с NACE MR0175 для работы с высокосернистым газом.

Производство электроэнергии: Линии пара высокого давления и питательной воды на тепловых и атомных электростанциях из нержавеющей стали 316, устойчивой к хлоридной коррозии в контурах конденсатора.

Химическая обработка: Работа с агрессивными средами, такими как серная кислота, гидроксид натрия и растворители, в реакторах и дистилляционных колоннах, соответствие стандартам cGMP для очищаемых поверхностей.

Морская инженерия: Системы охлаждения морской водой и трубопроводы морских платформ из нержавеющей стали 316, устойчивые к воздействию соленой воды и средам с высокой вибрацией.

Часто задаваемые вопросы

Вопрос: Можно ли использовать этот клапан для дросселирования??

А:Нет, шаровые краны предназначены для двухпозиционного управления. Для дросселирования рассмотрите шаровой клапан или регулирующий клапан с соответствующим тримом.

Вопрос: Какова рекомендуемая процедура сварки концов, приваренных встык??

А:Используйте GTAW (TIG) с присадочной проволокой 308L/316L, обеспечив предварительный нагрев (для толстых стенок) и термообработку после сварки в соответствии с разделом IX ASME BPVC.

Вопрос: Как часто следует проверять седло при работе с абразивными средами??

А:Ежемесячный визуальный осмотр через бороскоп; замените седла при обнаружении признаков износа (например, задиров, эрозии), чтобы сохранить целостность затвора.

Вопрос: Доступны ли пожаробезопасные конструкции для легковоспламеняющихся сред??

А:Да, дополнительная пожаробезопасная конструкция (соответствует API 607) с графитовым уплотнением и седлами типа «металл по металлу» для систем аварийного отключения на нефтехимических заводах.
