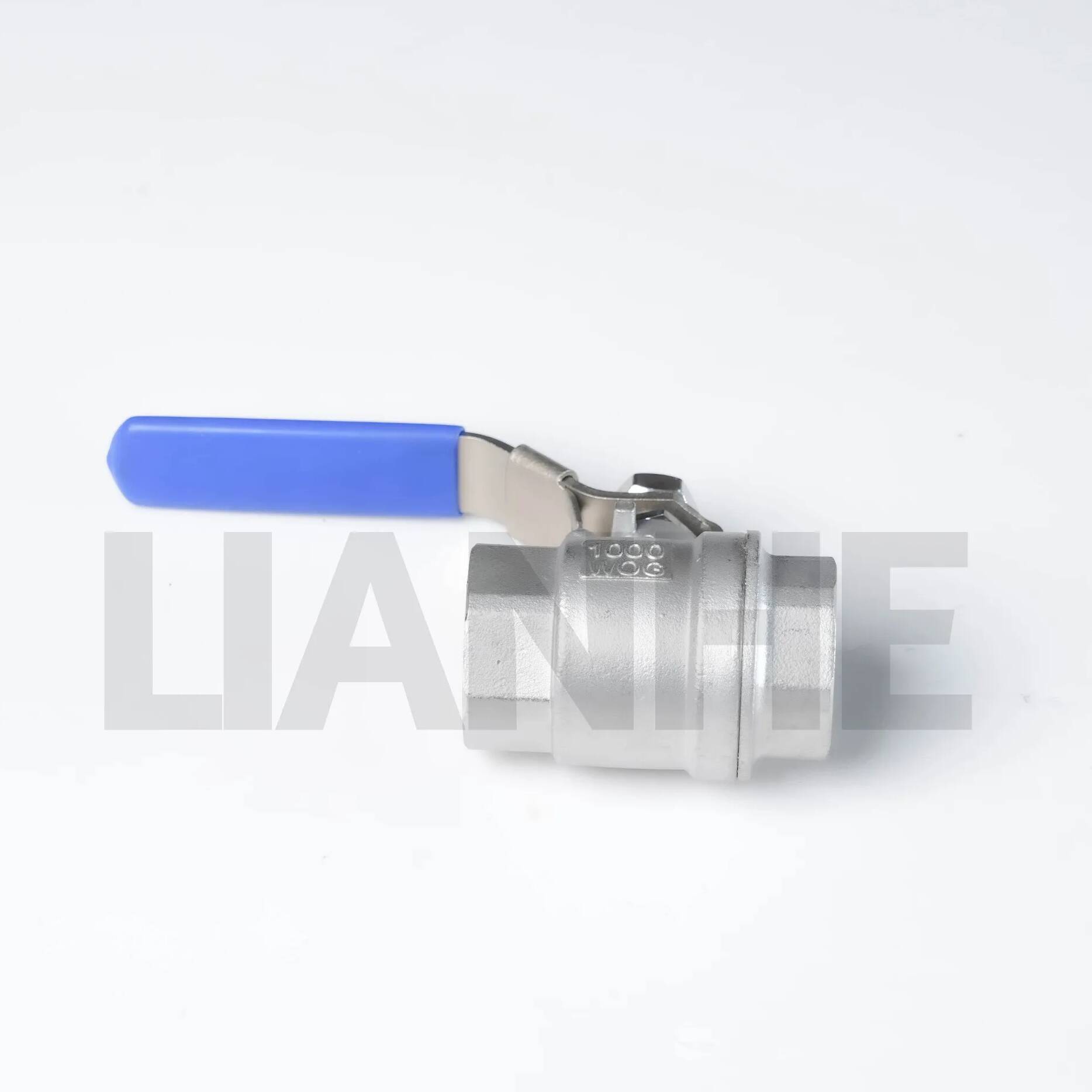

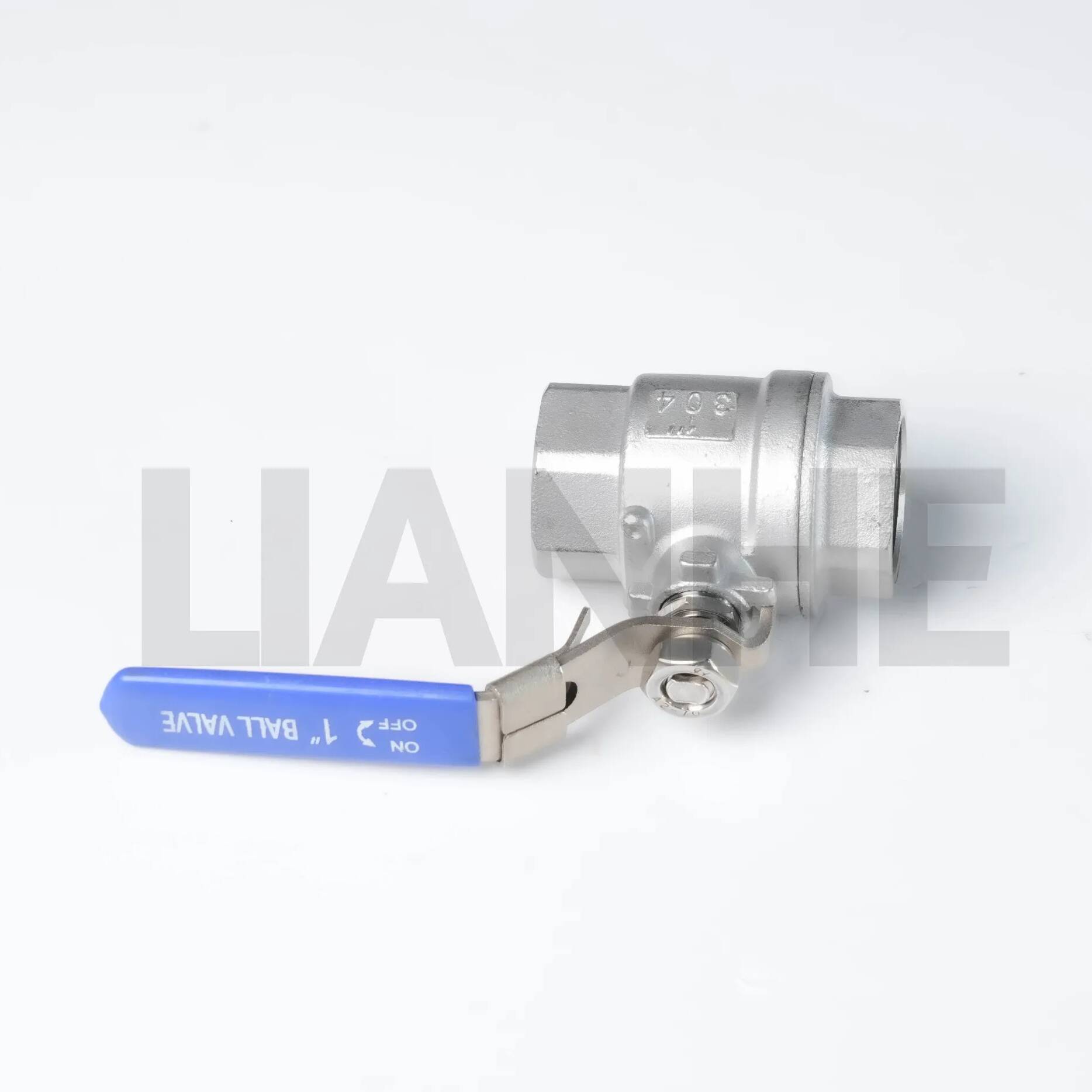

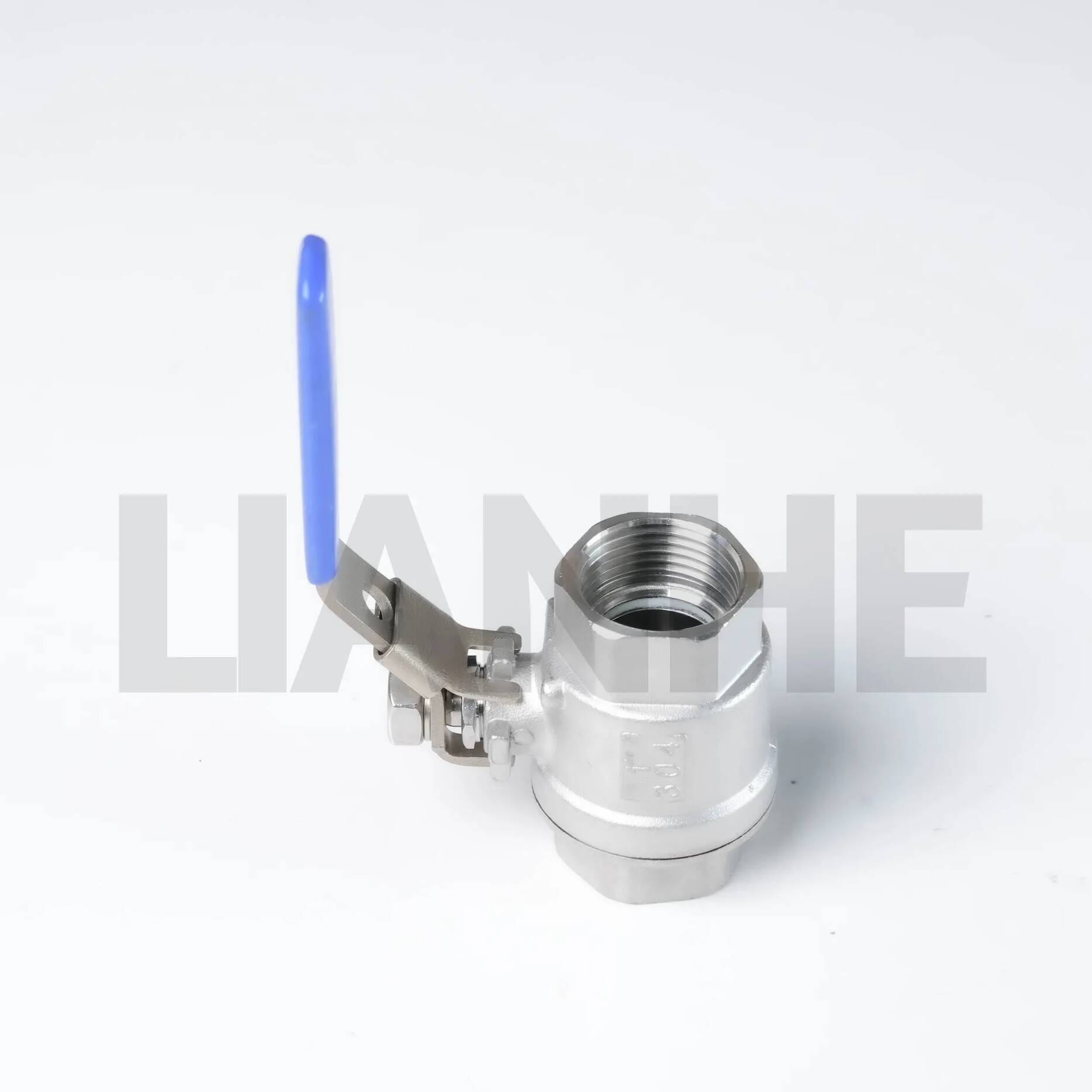

Легкий двухкомпонентный шаровой клапан из нержавеющей стали с резьбой для коммерческого использования

Обзор

Легкий шаровой клапан из нержавеющей стали, состоящий из двух частей, представляет собой компактное и простое в установке решение для двухпозиционного регулирования расхода в системах с низким и средним давлением. Этот клапан, изготовленный из нержавеющей стали 304, имеет резьбу NPT (ANSI B1.20.1) и легкую конструкцию, что делает его идеальным для коммерческого водопровода, систем отопления, вентиляции и кондиционирования, а также для легкой промышленности, где пространство и вес имеют решающее значение.

Функции

Компактный и легкий дизайн:

На 30% легче аналогичных чугунных клапанов (например, 0,5 кг для размера 1 дюйм), что снижает нагрузку на воздушные трубопроводы и переносное оборудование.

Двухсекционный корпус с соединительным соединением для простоты обслуживания, позволяющий производить замену штока и седла без отсоединения трубопровода.

Надежное уплотнение:

Седло из ПТФЭ обеспечивает герметичное закрытие (API 598) при давлении до 100 фунтов на квадратный дюйм, а полированный шарик (Ra ≤0,8 мкм) обеспечивает низкий рабочий крутящий момент (≤8 Н·м для клапанов 1 дюйм).

Противовыбросовая конструкция штока и антистатическая пружина (рассеивающая статический заряд при работе с газом) повышают уровень безопасности.

Преимущества резьбового соединения:

Наружная/внутренняя резьба NPT для быстрой сборки/разборки, совместима со стальными, медными и полиэтиленовыми трубами, устраняя необходимость в сварочных или прессовых инструментах.

Герметик для резьбы не требуется для применения в воде; Дополнительная лента из ПТФЭ рекомендуется для газовых систем для повышения устойчивости к утечкам.

Операционная гибкость:

Диапазон температур: от -20°C до 180°C (седло из ПТФЭ), подходит для линий горячей воды, сжатого воздуха и неагрессивных жидкостей.

Доступны в вариантах с полным портом (100% эффективность потока) и с уменьшенным портом (экономия места), с размерами от 1/4" до 2" NPS.

Приложение

Идеально подходит для коммерческих и легких промышленных условий:

Сантехника и Жилье: Линии водоснабжения, запорные клапаны для раковин/смесителей и системы теплого пола, соответствующие стандарту NSF/ANSI 61 для питьевой воды.

Системы отопления, вентиляции и кондиционирования: Регулирующие клапаны для линий конденсата систем кондиционирования воздуха и небольших труб хладагента в установках на крыше и центрах обработки данных.

Общественное питание: Системы раздачи напитков и соединения льдогенераторов из нержавеющей стали 304, соответствующие требованиям FDA по непрямому контакту с пищевыми продуктами.

Лабораторное оборудование: Управление включением/выключением для линий некоррозионных реагентов и вакуумных систем, модели с уменьшенным портом подходят для применений с низким расходом.

Часто задаваемые вопросы

Вопрос: Можно ли использовать этот клапан с паром??

А:Ограничение до 150°C (седло из ПТФЭ); для более высоких температур выберите клапан с седлом из RPTFE (до 260°C).

Вопрос: В чем разница между моделями с полным портом и с уменьшенным портом??

А:Полнопроходные клапаны имеют такое же отверстие, что и труба (например, отверстие 1 дюйм для клапана 1 дюйм), тогда как клапаны с уменьшенным проходом имеют отверстие на 20% меньше для компактности.

Вопрос: Как смазать шток для плавной работы??

А:Наносите пищевую смазку (например, силиконовую смазку) на уплотнение штока каждые 6–12 месяцев, в зависимости от частоты использования.

Вопрос: Подходит ли клапан для подземной установки??

А:Да, но для доступа используйте клапанную коробку и защитите резьбу антикоррозионной лентой, чтобы предотвратить повреждение от влаги в почве.
