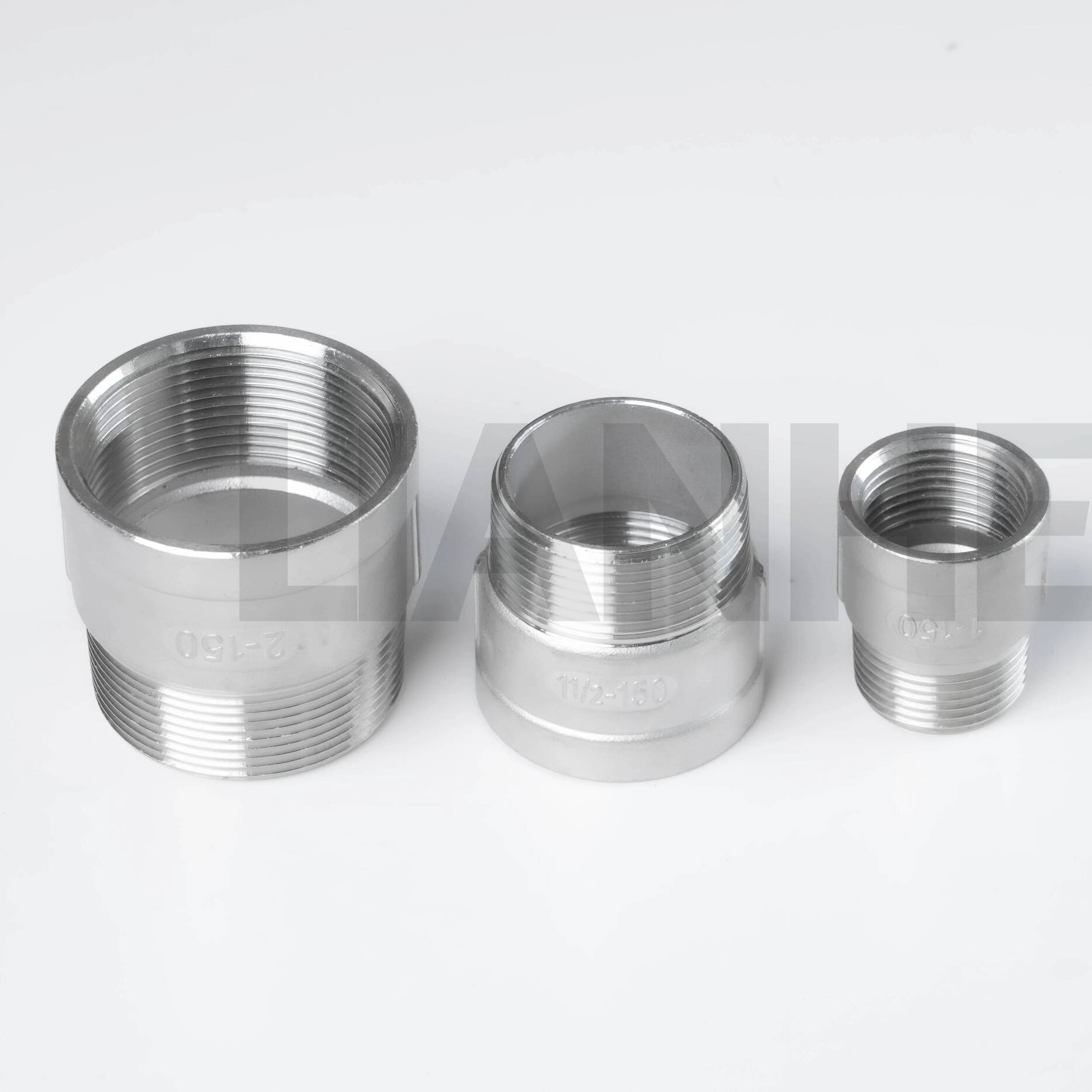

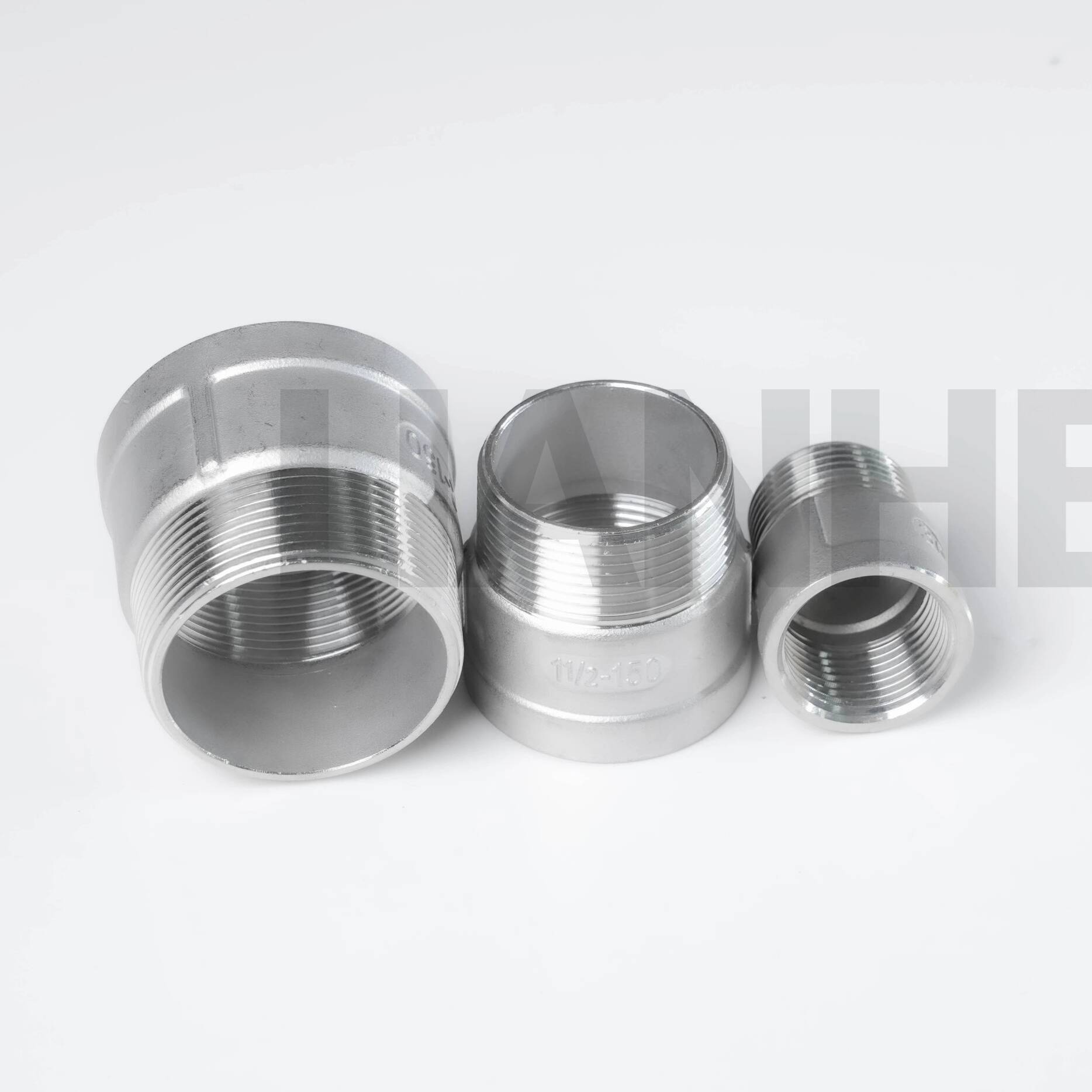

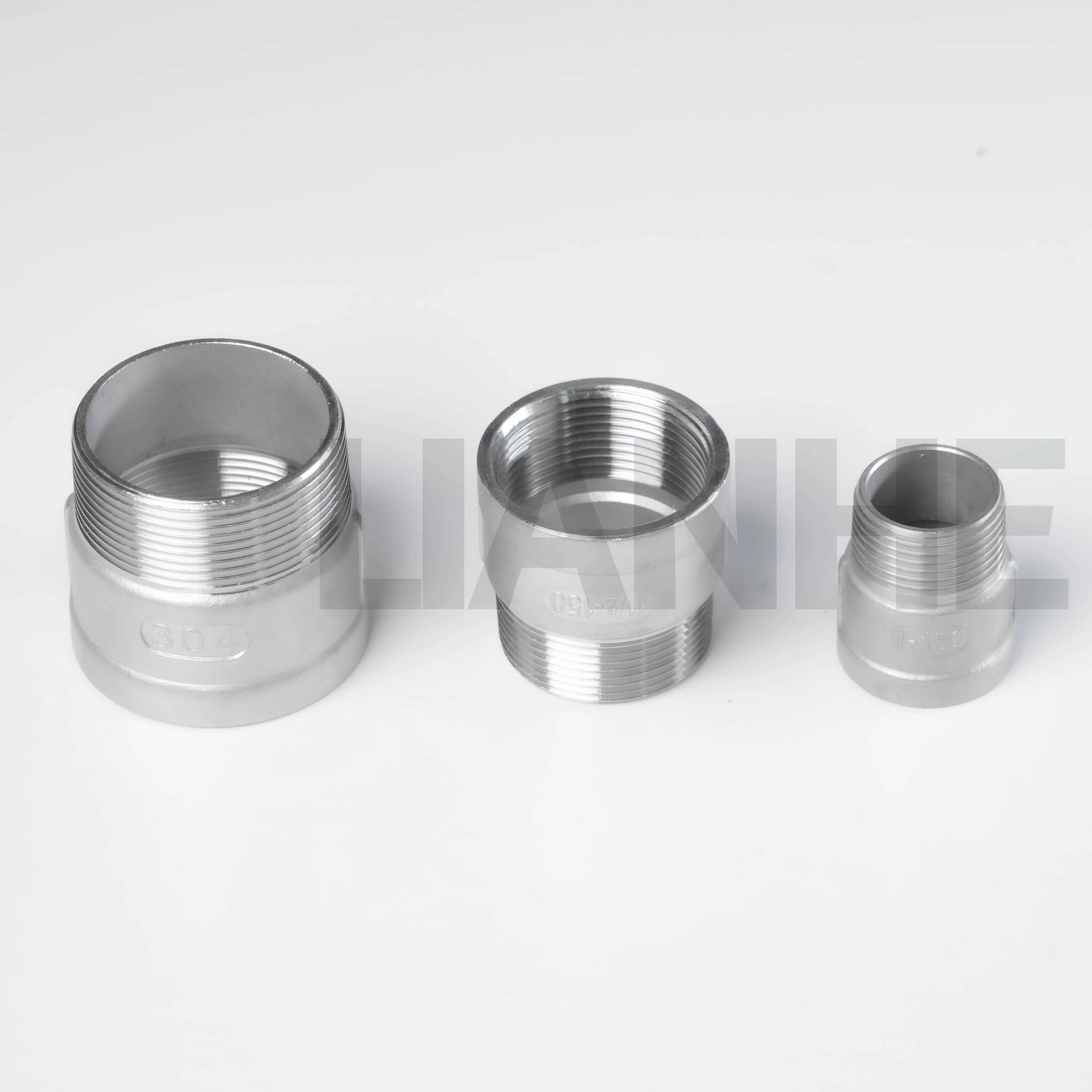

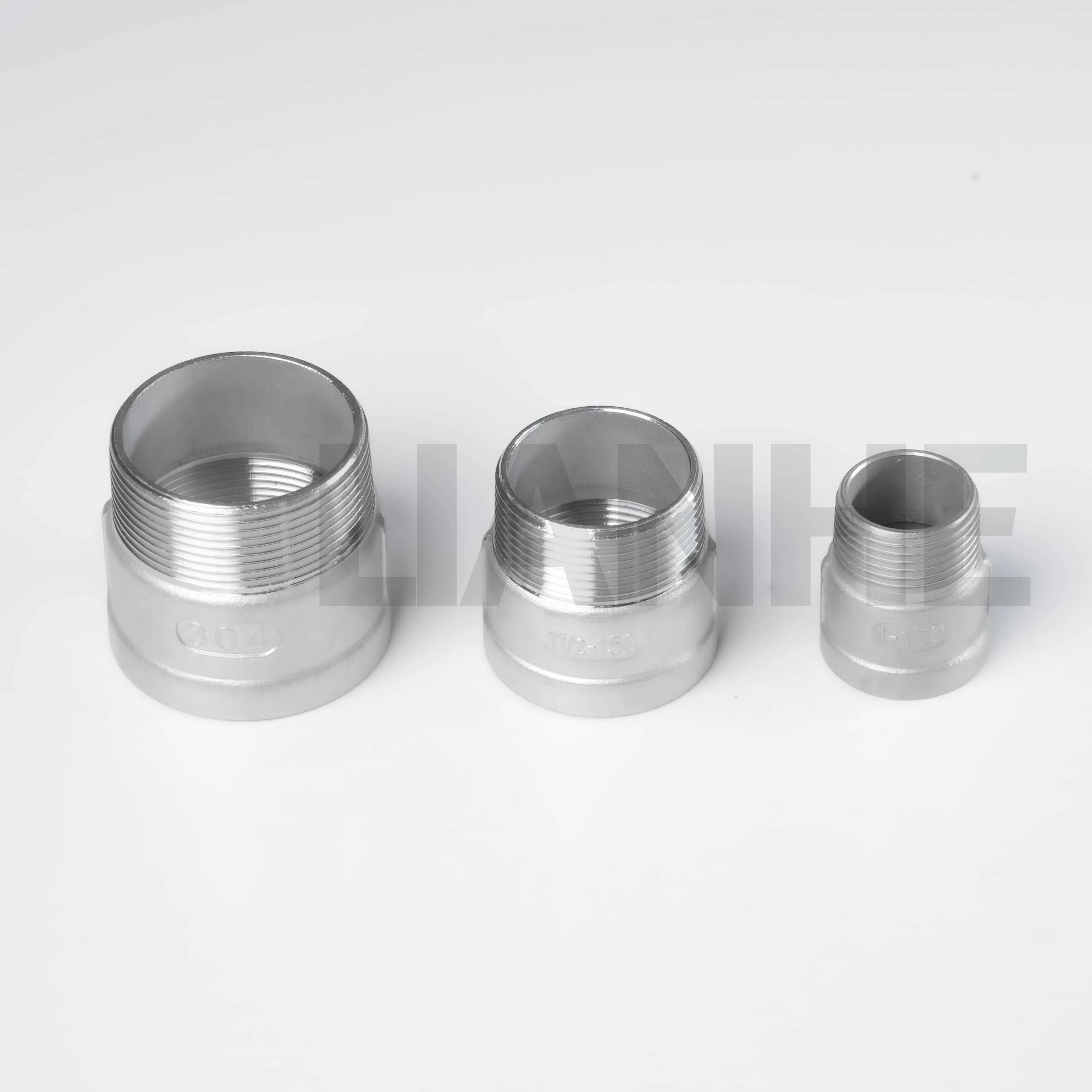

Переходник с резьбой M/F из нержавеющей стали

Технические характеристики

Диапазон размеров:1/4"–4" (Ду8–Ду100)

Номинальное давление:Класс 150

Применимые стандарты:MSS SP-43, ISO 4144 и GB/T 26120.

Тип подключения:Соединения с внутренней и наружной резьбой

Доступные стандарты резьбы:

• BS 21: BSPT и BSPP

• ANSI B2.1: ДНЯО

• DIN 259 и DIN 2999

• ИСО 228

Производственный процесс:Литой по выплавляемым моделям корпус с прецизионной обработкой на станке с ЧПУ

Метод литья:Литье по выплавляемым моделям

Доступные материалы:

• СС201 и 1.4372

• СС304 и 1.4301

• СС316 и 1.4401

• СС316Л и 1.4404

• Другие марки нержавеющей стали по запросу.

Варианты обработки поверхности:Травление или обезжиривание и очистка

Стандартная упаковка:Пластиковые пакеты, экспортные коробки и поддоны

Бренд:ЛИАНХЭ

Код ТН ВЭД: 7307220000

Место происхождения:Вэньчжоу, Чжэцзян, Китай

Окончательные размеры, марка материала, стандарт резьбы, обработка поверхности и номинальное давление должны быть подтверждены в соответствии с предполагаемым применением и требованиями проекта.

Применимые носители

Изделия могут поставляться для использования с совместимыми жидкими и газообразными средами, в том числе:

• Вода

• Масло и совместимые жидкие среды

• Газ и совместимые газообразные среды

• Разбавленные кислоты и совместимые химические среды

Совместимость материалов и уплотнений следует оценивать по химическому составу, концентрации, рабочей температуре, давлению в системе и ожидаемому сроку службы.

Различные марки нержавеющей стали обеспечивают разный уровень коррозионной стойкости. Клиенты должны подтвердить соответствующий материал перед использованием продуктов с кислотами, химикатами, хлоридами, топливным газом или другими требовательными средами.

Области применения

Продукты могут использоваться в различных промышленных, коммерческих и трубопроводных системах, включая:

• Строительные и коммунально-бытовые трубопроводы

• Системы топливного газа с использованием совместимых материалов и методов герметизации.

• Медицинское оборудование и трубопроводы

• Оборудование для переработки продуктов питания и напитков

• Системы защиты окружающей среды

• Химико-технологическое оборудование

• Водоочистные сооружения

• Промышленные водопроводы

• Соединения машин и приборов

• Общие системы контроля жидкости

Для медицинских, пищевых, газовых, химических или других регулируемых применений клиенты должны подтвердить, требуется ли дополнительная документация на материалы, испытания продукции, обработка поверхности, сертификация или отраслевое одобрение.

Производственный процесс

Корпус изделия изготовлен методом литья по выплавляемым моделям. Этот процесс позволяет производить сложные конструкции из нержавеющей стали с одинаковыми размерами и хорошим качеством поверхности.

После отливки критические размеры и резьбовые соединения обрабатываются на токарных станках с ЧПУ. Прецизионная обработка помогает поддерживать точность резьбы, постоянство размеров и совместимость с указанным стандартом соединений.

Основные производственные процедуры могут включать в себя:

1. Подготовка восковой модели

2. Изготовление и сушка скорлупы

3. Удаление воска

4. Плавка и литье нержавеющей стали

5. Снятие оболочки и очистка отливки

6. Термическая обработка, где это необходимо.

7. обработка с ЧПУ

8. Обработка резьбы

9. Обработка поверхности

10. Проверка, маркировка и упаковка

Фактический производственный процесс может варьироваться в зависимости от спецификации продукта, марки материала, размеров и требований проверки.

Варианты резьбы

Доступны соединения с внутренней и наружной резьбой в соответствии со спецификациями BS 21, ANSI B2.1, DIN 259/2999 и ISO 228.

Резьбы NPT, BSPT и BSPP могут иметь разные профили, характеристики конусности, размеры шага и способы уплотнения. Их не следует соединять взаимозаменяемо, если совместимость размеров и уплотнений не подтверждена технически.

Коническая трубная резьба обычно создает первичное соединение посредством резьбового соединения и соответствующего резьбового герметика. Для параллельной резьбы может потребоваться прокладка, уплотнительная поверхность, уплотнительное кольцо или другой уплотнительный компонент, в зависимости от конструкции изделия.

При запросе предложения клиенты должны указать требуемый тип резьбы, номинальный размер, конфигурацию с наружной или внутренней резьбой, метод уплотнения и информацию о сопрягаемых компонентах.

Обработка поверхности

Доступные варианты обработки поверхности включают травление или обезжиривание и очистку.

Травление может помочь удалить поверхностные загрязнения, тепловой оттенок и свободное железо, попавшее в процессе производства. Обезжиривание и очистка помогают удалить машинное масло, грязь и другие технологические остатки.

Соответствующую обработку следует выбирать в соответствии с предполагаемым применением, требованиями к внешнему виду, требованиями к чистоте и спецификациями заказчика.

Дополнительная полировка, пассивация или специальная очистка могут быть доступны при условии технического подтверждения.

Сертификаты

Доступные сертификаты включают в себя:

• ИСО 9001:2015

• ГБ/Т 19001-2016

• Документация CE для применимых продуктов

Объем и наличие индивидуальных сертификатов должны быть подтверждены в соответствии с выбранным продуктом, предполагаемым использованием, классификацией давления и рынком назначения.

Сертификаты испытаний и отчеты об инспекциях

Отчеты о проверках и документы о качестве могут быть предоставлены в соответствии с подтвержденными спецификациями и требованиями заказа, включая:

• EN 10204 3.1 Сертификат испытаний материала

• Сертификат проверки сырья

• Отчет о радиографических испытаниях, если применимо

• Отчет о гидравлических испытаниях, если применимо

• Отчет о проверке резьбы

• Отчет о проверке размеров

• Отчет сторонней проверки

• Другие документы по качеству, относящиеся к конкретному проекту.

Требуемый объем проверки, соотношение выборки, документация и механизмы наблюдения третьей стороны должны быть подтверждены до начала производства.

Контроль качества продукции

LIANHE применяет процедуры проверки при проверке сырья, литье, механической обработке, обработке резьбы, обработке поверхности, маркировке и упаковке.

К основным процедурам контроля качества относятся:

1. Проведение проверки материалов PMI и измерение наружного диаметра и толщины стенок входящего сырья.

2. Измерение и проверка резьбовых соединений во время механической обработки и производства.

3. Осмотр состояния поверхности и проверка размеров резьбы перед маркировкой изделия.

4. Выполнение окончательной проверки размеров, визуального контроля и проверки технических характеристик перед упаковкой.

5. Проверка отгрузочной маркировки, этикеток, количества, упаковочных материалов и соответствующей информации о заказе после упаковки.

Продукты допускаются к отправке после завершения применимых процедур проверки.

Дополнительные испытания под давлением, проверка химического состава, механические испытания или проверка третьей стороной могут быть организованы в соответствии с требованиями заказчика и проекта.

Упаковка

Каждый продукт защищен пластиковым пакетом, чтобы уменьшить воздействие пыли, влаги и загрязнения поверхности.

Затем продукция упаковывается в усиленные экспортные коробки и консолидируется на поддонах для хранения и международной транспортировки.

Коробки по индивидуальному заказу, логотипы клиентов, этикетки, штрих-коды, деревянные ящики, защита поддонов и другие упаковочные материалы могут быть предоставлены в соответствии с подтвержденными требованиями заказа.

Условия оплаты

Нашим стандартным условием оплаты является предоплата в размере 30% банковским переводом, а оставшиеся 70% банковским переводом выплачиваются до доставки.

Конкретные условия оплаты могут обсуждаться в зависимости от стоимости заказа, требований к продукции и условий сотрудничества.

Доступные способы оплаты включают:

• Банковский перевод Т/Т

• Western Union

• PayPal

• Другие взаимосогласованные способы оплаты

Условия доставки

Доступные торговые условия:EXW, FOB, CFR, CIF, DDP и DDU

Доставку продукции можно осуществить:

• Морские перевозки

• Авиаперевозки

• Наземный транспорт

• Международная экспресс-служба

Подходящий способ доставки можно выбрать в зависимости от количества заказа, объема упаковки, места назначения, требуемой даты доставки и бюджета на транспортировку.

Стоимость доставки, время транспортировки, требования к упаковке и условия доставки должны быть подтверждены перед отправкой.
