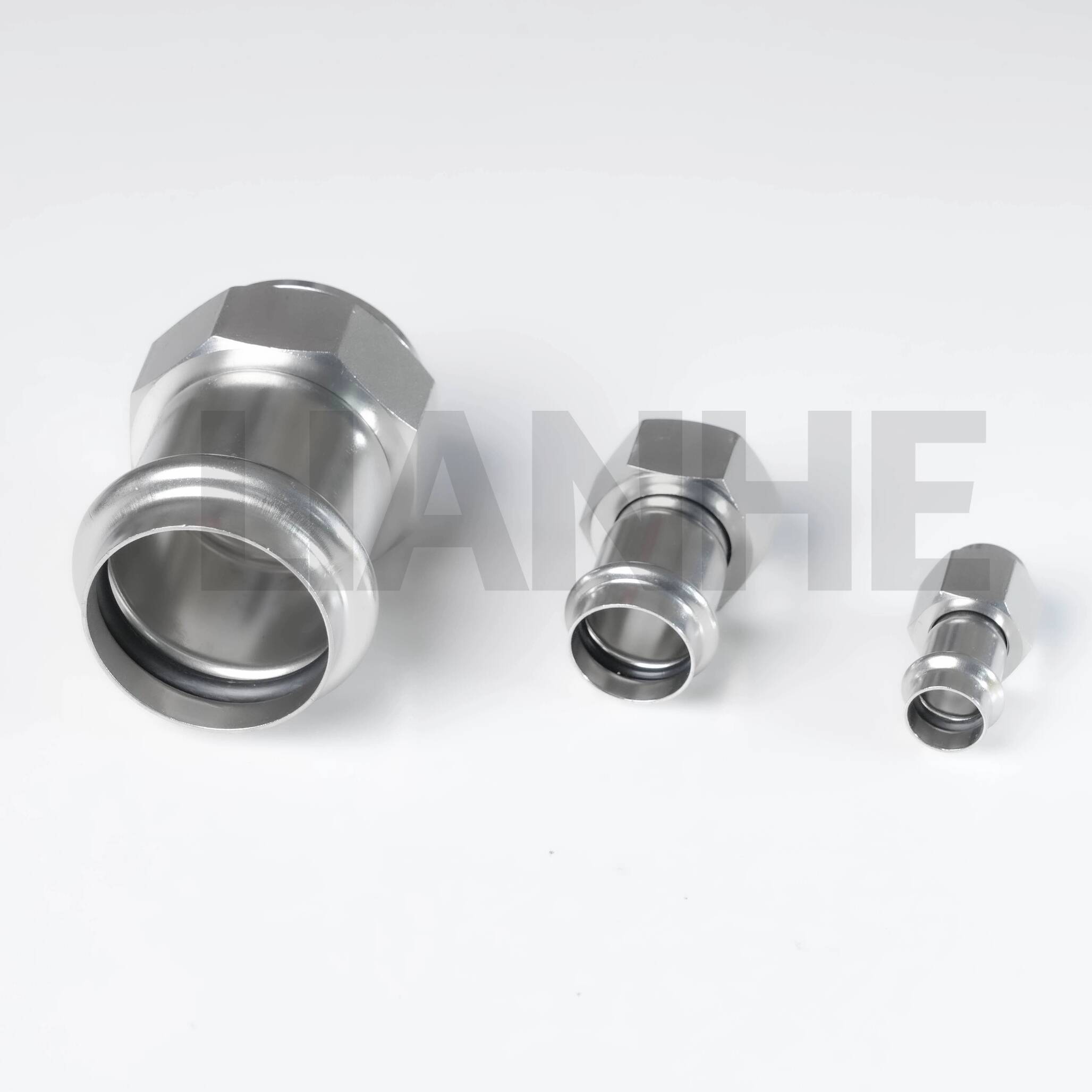

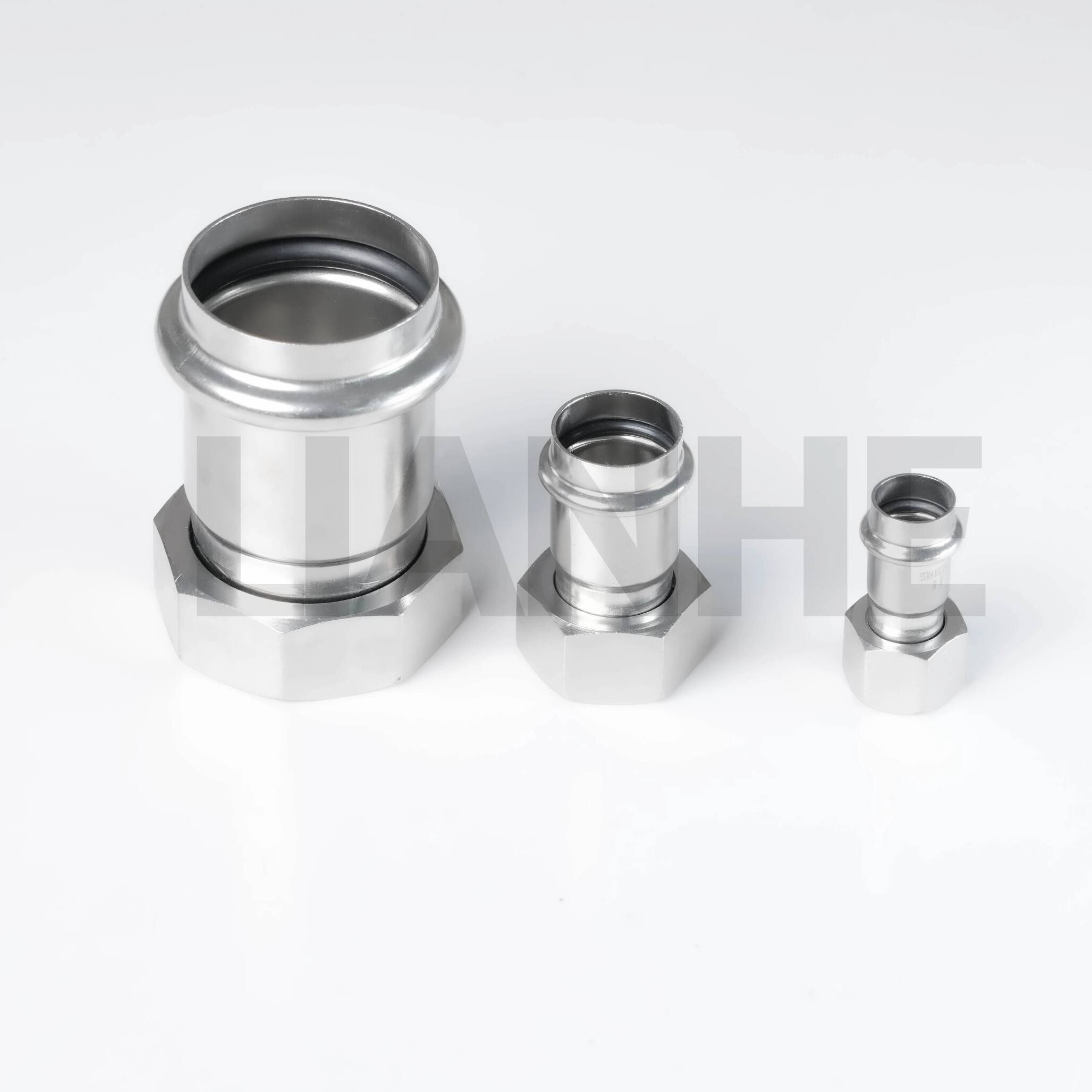

Пресс-муфта S-типа из нержавеющей стали

Описание продукта

Пресс-муфта LIANHE из нержавеющей стали S-типа соединяет две совместимые трубы одинакового номинального диаметра.

Беспламенное пресс-соединение упрощает установку и снижает необходимость сварки или нарезания резьбы на месте. Конструкция из нержавеющей стали обеспечивает хорошую коррозионную стойкость, механическую прочность и длительный срок службы.

Технические характеристики

Диапазон размеров:1/4–4 дюйма (Ду10–Ду100)

Толщина стены:0,6–2,0 мм

Применимые стандарты:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN и ASME

Доступные материалы:

• 0Cr18Ni9, SS304, S30408, SUS304 и 1,4301.

• 0Cr17Ni12Mo2, SS316 и SUS316

• SS304L, S30403 и 1.4306

• SS316L, S31603 и 1.4404

Материалы уплотнительного кольца:CIIR, EPDM, PTFE и NBR.

Тип подключения:Пресс-соединение S-типа

Номинальное давление:PN16

Гидростатическое испытательное давление:2,5 МПа

Испытательное давление на герметичность:1,05 МПа

Диапазон температур прокладки:От -20°C до +110°C, в зависимости от выбранного материала и среды.

Производственный процесс:Механически изготовлен из труб из нержавеющей стали.

Обработка поверхности:Вибрационная полировка, магнитная полировка или травление

Маркировка продукта:ЛОГОТИП + ОД + Толщина стенки + Материал. Возможна индивидуальная маркировка.

Упаковка:Пластиковые пакеты, экспортные коробки и деревянные ящики

Сертификаты:GB/T 19001-2016, ISO 9001:2015, документация CE на применимую продукцию и санитарная лицензия.

Бренд:ЛИАНХЭ

Код ТН ВЭД: 7307230000

Место происхождения:Вэньчжоу, Чжэцзян, Китай

Приложения

Подходит для совместимых систем питьевой воды, холодной и горячей воды, сточных вод, промышленной воды, нефти и газа.

Типичные области применения включают водоснабжение, отопление, кондиционирование воздуха, промышленные трубопроводы, коммерческие здания, жилые здания, корабли, больницы и гостиницы.

Преимущества продукта

1. Соединяет две трубы одинакового диаметра.

2. Быстрая установка без возгорания

3. Хорошая устойчивость к коррозии

4. Низкое сопротивление потоку

5. Надежное уплотнение при правильной установке

6. Хорошая виброустойчивость

7. Сокращение времени установки и трудозатрат

8. Доступны различные материалы и уплотнительные кольца.

Установка

1. Разрежьте трубу прямо и удалите внутренние и внешние заусенцы.

2. Очистите концы труб и патрубки фитингов.

3. Проверьте правильность положения уплотнительных колец.

4. Отметьте необходимую глубину вставки.

5. Полностью вставьте обе трубы в муфту.

6. Используйте пресс-инструмент и челюсти, совместимые с указанным профилем S-типа.

7. Осмотрите оба соединения и выполните необходимое испытание давлением или герметичность.

Контроль качества

Стандартная проверка включает проверку сырья, измерение толщины стенок, проверку раструбов, проверку поверхности, гидравлические испытания и испытания на герметичность, маркировку продукции и проверку упаковки.

Доступные документы включают сертификаты испытаний материалов EN 10204 3.1, сертификаты на сырье, отчеты о размерах, отчеты о гидравлических испытаниях и отчеты о проверках третьих лиц. При необходимости могут быть предоставлены отчеты о радиографических испытаниях.

Коммерческие условия

МОК:Обычно 5–10 штук, в зависимости от размера и наличия на складе.

Бесплатные образцы:Доступно для выбранных стандартных продуктов; Экспресс-расходы обычно оплачиваются получателем.

Время цитаты:Обычно в течение трех рабочих часов.

Срок поставки:Примерно 3–7 дней для обычной продукции и примерно 25 дней для новой продукции.

Условия оплаты:Депозит 30% T/T и баланс 70% перед поставкой.

Условия доставки:EXW, FOB, CFR, CIF, DDP и DDU.

Гарантия:Один год в случае подтвержденных производственных дефектов.

Производитель:ЛИАНХЭ
Место происхождения:Вэньчжоу, Чжэцзян, Китай
