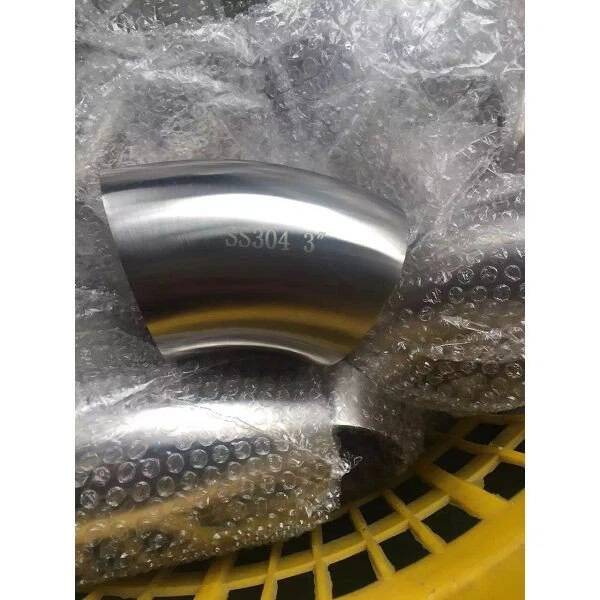

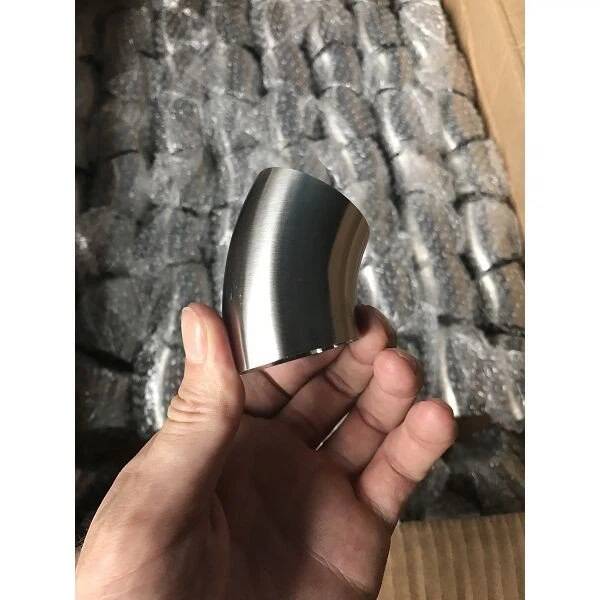

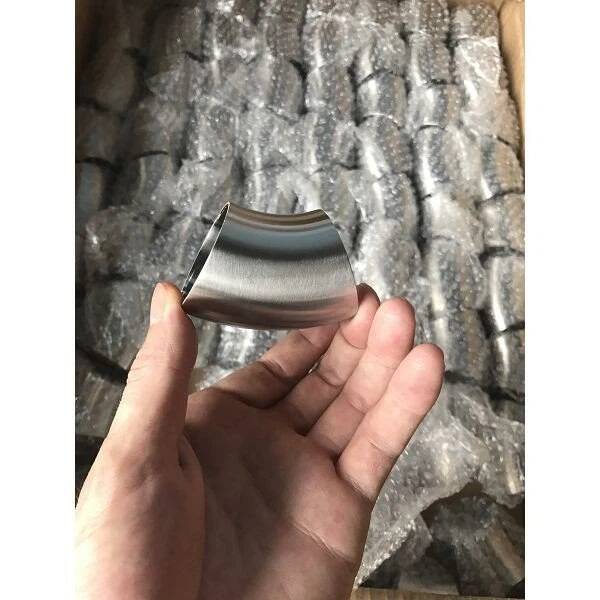

Санитарное колено из нержавеющей стали 45°

Описание продукта

Санитарное колено LIANHE из нержавеющей стали 45° предназначено для изменения направления потока на 45 градусов в санитарно-гигиенических трубопроводных системах. Его гладкая изогнутая структура помогает поддерживать эффективное движение жидкости, одновременно уменьшая ненужную турбулентность и потерю давления.

Санитарное колено, изготовленное из коррозионностойкой нержавеющей стали, подходит для пищевой промышленности, производства напитков, молочной продукции, питьевой воды, фармацевтики, биотехнологий и других совместимых гигиенических процессов.

Доступны конфигурации длинного и короткого типа, соответствующие различным схемам трубопроводов и требованиям к пространству для установки. Различные размеры, толщины стенок, марки нержавеющей стали, стандарты размеров, отделка поверхности и индивидуальная маркировка могут поставляться в соответствии со спецификациями заказчика.

Технические характеристики

Название продукта:Санитарное колено из нержавеющей стали 45°

Диапазон размеров:Ду15–Ду300

Угол локтя:45 градусов

Доступные толщины стенок:1,5 мм, 1,65 мм, 2,0 мм, 3,0 мм и 4,0 мм.

Толщина стенки варьируется в зависимости от выбранного размера, размерного стандарта, присоединительных размеров, условий эксплуатации и требований проекта.

Доступные материалы:

• СС304 и С30408

• СС304Л и С30403

• СС316 и СУС316

• СС316Л и С31603

Применимые стандарты:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 и JIS G 3447.

Доступные конфигурации:Длинный тип и короткий тип

Маркировка продукта:ЛОГОТИП – Размер – Материал. Продукция также может быть маркирована в соответствии с требованиями заказчика.

Обработка поверхности:Внутренняя и внешняя полировка, зернистость до 320.

Стандартная упаковка:Пластиковая упаковка, экспортные коробки, тканые мешки и деревянные ящики

Сертификаты:GB/T 19001-2016, ISO 9001:2015 и документация CE для применимых продуктов.

Бренд:ЛИАНХЭ

Код ТН ВЭД: 7307290000

Место происхождения:Вэньчжоу, Чжэцзян, Китай

Окончательный размер, толщина стенки, марка материала, конечные размеры, обработка поверхности и применимый стандарт должны быть подтверждены в соответствии с предполагаемым применением и сопрягаемыми компонентами трубопровода.

Применение продукта

Санитарное колено под углом 45 градусов из нержавеющей стали можно использовать в системах гигиенической обработки и перекачки жидкостей, в том числе:

• Системы питьевой воды

• Трубопроводы для переработки молока

• Оборудование для производства молока

• Пиво и пивоваренные системы

• Линии по производству напитков

• Оборудование для производства жидких пищевых продуктов

• Фармацевтические технологические системы

• Биотехнологические объекты

• Косметическое производственное оборудование

• Очистка трубопроводных систем на месте

• Санитарные резервуары и сосуды

• Общие гигиенические применения для перекачивания жидкостей

Изгиб на 45 градусов обеспечивает постепенное изменение направления трубопровода и может использоваться там, где поворот на 90 градусов не нужен или где расположение трубопроводов требует более плавного перехода направления.

Перед заказом клиенты должны подтвердить совместимость марки нержавеющей стали с транспортируемой средой, рабочей температурой, давлением в системе, чистящими химикатами и санитарными процедурами.

Преимущества продукта

1. Плавное изменение направления потока на 45 градусов.

2. Отличная стойкость к коррозии и окислению

3. Длительный срок эксплуатации

4. Гладкая внутренняя поверхность с низким сопротивлением потоку.

5. Снижение турбулентности по сравнению с более резкими изменениями направления.

6. Прочная и пригодная для вторичной переработки конструкция из нержавеющей стали.

7. Удобство установки и обслуживания

8. Доступны конфигурации длинного и короткого типа.

9. Доступны несколько марок нержавеющей стали

10. Подходит для совместимых гигиенических систем обработки.

11. Внутренние и внешние полированные поверхности

12. Поддерживается индивидуальная маркировка и упаковка.

Гладкая внутренняя поверхность помогает уменьшить накопление остатков технологического процесса и делает рутинную очистку более удобной. Это поддерживает приложения, где важны гигиена, чистота и чистота продукта.

Фактические санитарные характеристики зависят от всей системы трубопроводов, включая геометрию изделия, шероховатость поверхности, качество сварных швов, уплотнительные компоненты, условия дренажа, процедуры установки и процессы очистки.

Варианты длинного и короткого типа

Длинный тип

Конфигурация длинного типа обеспечивает больший радиус изгиба и более плавный переход направления. Это может помочь уменьшить турбулентность и потери давления в тех случаях, когда имеется достаточно места для установки.

Короткий тип

Конфигурация короткого типа подходит для трубопроводов с ограниченным пространством для установки. Его компактные размеры могут упростить прокладку вокруг оборудования и других компонентов трубопровода.

Точный радиус осевой линии и разницу размеров между длинной и короткой версиями следует подтвердить в соответствии с выбранным стандартом и чертежом изделия.

Стандарты размеров

Доступные стандарты размеров включают 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 и JIS G 3447.

Эти стандарты могут определять различные наружные диаметры, толщины стенок, радиусы изгиба, размеры осевой линии, конечные размеры, допуски и требования к поверхности.

Изделия, изготовленные в соответствии с разными стандартами, не могут быть напрямую взаимозаменяемыми, даже если их номинальные размеры кажутся одинаковыми.

При запросе предложения клиенты должны предоставить точный требуемый стандарт, размер, толщину стенки, радиус изгиба, конечные размеры и информацию о сопрягаемой трубе.

Для проектов замены или технического обслуживания рекомендуется использовать технические чертежи или физические образцы для проверки совместимости с существующей системой санитарно-гигиенических трубопроводов.

Обработка поверхности

Внутренние и внешние поверхности можно полировать с использованием процесса с зернистостью до 320.

Полированная поверхность помогает улучшить чистоту, внешний вид продукции, устойчивость к коррозии и накоплению технологических остатков.

Если проект требует определенной шероховатости поверхности, требуемое значение Ra и место измерения следует указать отдельно. Само по себе обозначение полировальной зернистости не гарантирует фиксированного значения Ra.

Дополнительная полировка, пассивация, очистка или контроль качества поверхности могут быть организованы в соответствии с требованиями проекта.

Маркировка продукта

Стандартная маркировка продукции может включать:

• Логотип ЛИАНХЭ

• Размер продукта

• Марка материала нержавеющей стали

• Информация о партии или отслеживаемости, если требуется

Логотипы клиентов, частные бренды, номера проектов, номера плавок и другие индивидуальные маркировки могут быть нанесены в соответствии с подтвержденными требованиями заказа.

Проверка доставки

Товары проверяются перед отправкой. Стандартная проверка поставки включает в себя:

• Марка материала нержавеющей стали

• Внешний диаметр и толщина стенки

• Угол локтя

• Радиус изгиба и размеры осевой линии

• Конечные размеры

• Состояние внутренней и внешней поверхности

• Внешний вид сварного шва, где это применимо

• Гидростатические испытания, где это необходимо.

• Маркировка продукта

• Количество и упаковка

Дополнительные элементы проверки могут быть организованы в соответствии с применимым стандартом, предполагаемым применением и требованиями заказчика.

Отчеты и сертификаты заводских проверок

Отчеты о проверках и подтверждающие документы по качеству могут быть предоставлены в соответствии с подтвержденными спецификациями и требованиями заказа, включая:

• EN 10204 3.1 Сертификат испытаний материала

• Сертификат проверки сырья

• Отчет о радиографических испытаниях, если применимо

• Отчет о гидравлических испытаниях, если применимо

• Отчет о проверке размеров

• Отчет о проверке качества поверхности

• Отчет сторонней проверки

• Другие документы по качеству, относящиеся к конкретному проекту.

Требуемый объем проверки, коэффициент испытаний, документация, требования к отделке поверхности и механизмы наблюдения третьей стороны должны быть подтверждены до начала производства.

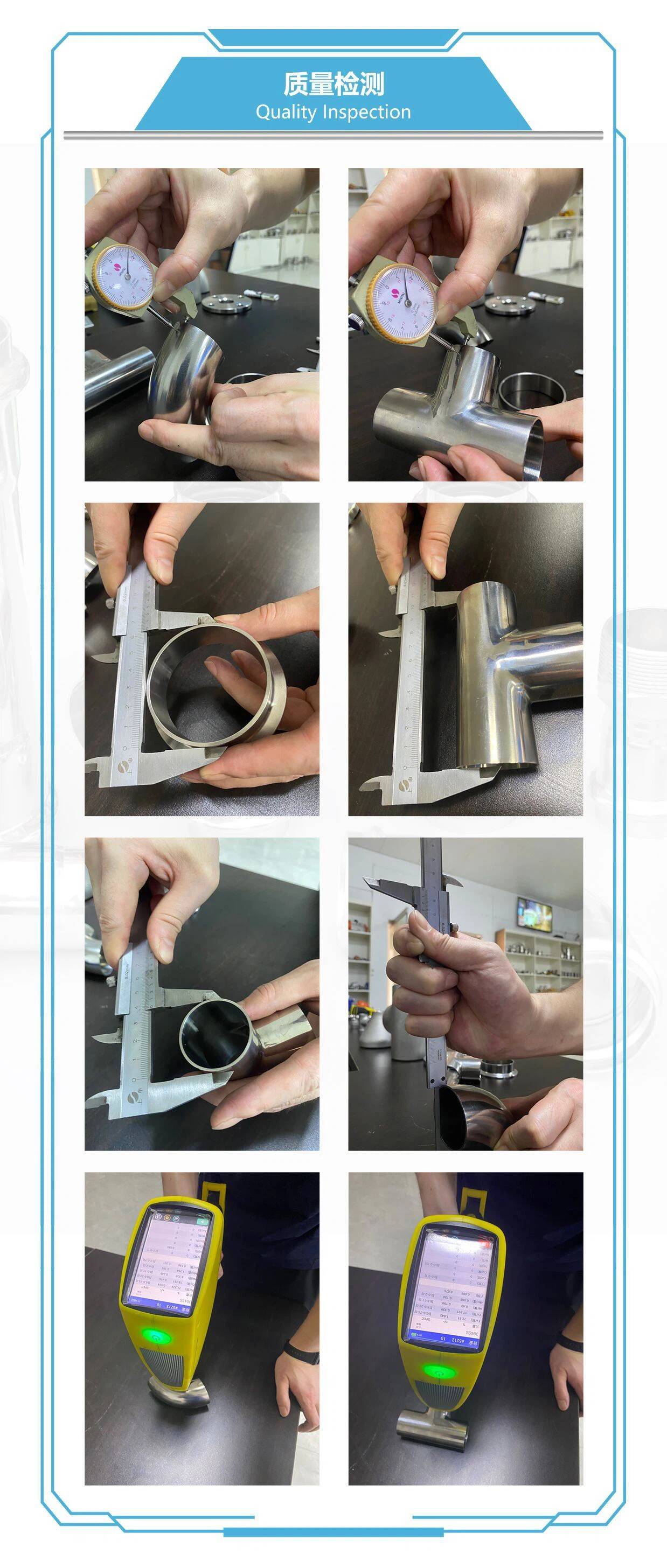

Контроль качества продукции

LIANHE применяет процедуры технологического и окончательного контроля при подготовке сырья, резке, формовании, механической обработке, сварке, отделке поверхности, тестировании, маркировке и упаковке.

К основным процедурам контроля качества относятся:

1. Проверка наружного диаметра, толщины стенок, марки материала, документации и состояния поверхности поступающего сырья.

2. Проверка длины, положения резки и конечного состояния сырья после резки.

3. Проверка наружного диаметра, толщины стенки, угла изгиба, радиуса изгиба, конечных размеров и других важных измерений после механической обработки и формовки.

4. Проверка размеров сварного шва, его внешнего вида, выравнивания и качества поверхности после сварки, где это применимо.

5. Осмотр внутренних и внешних поверхностей после полировки и других процедур поверхностной обработки.

6. Проведение гидростатических испытаний или испытаний на герметичность в соответствии с применимыми требованиями к продукции и проверкам.

7. Проверка маркировки продукции, количества, упаковочных материалов, этикеток и отгрузочных знаков перед отправкой.

Продукция одобрена к поставке после завершения применимых процедур проверки.

Упаковка

Каждое санитарное колено под углом 45 градусов защищено пластиковой упаковкой, чтобы снизить воздействие пыли, влаги, царапин и загрязнения поверхности.

Затем продукция упаковывается в экспортные картонные коробки, при необходимости заворачивается в тканые мешки и упаковывается в деревянные ящики для международной перевозки.

Коробки по индивидуальному заказу, логотипы клиентов, этикетки, штрих-коды, упаковка на поддонах и другие виды экспортной упаковки могут быть предоставлены в соответствии с подтвержденными требованиями.

Минимальный объем заказа и наличие на складе

Минимальное количество заказа:Обычно 5–10 штук, в зависимости от размера изделия, материала, стандарта размеров и текущего запаса.

Мы поддерживаем запасы многих обычных продуктов и часто запрашиваемых размеров. Количество выбранных продуктов может достигать 5000 штук.

Поскольку уровни запасов постоянно меняются, фактические объемы запасов и доступность немедленной доставки должны быть подтверждены при запросе предложения.

Образцы и предложение

Бесплатные образцы:Образцы могут быть предоставлены бесплатно для проверки размеров и оценки качества. Стоимость международной экспресс-доставки обычно оплачивается получателем.

Время цитаты:Обычно в течение трех рабочих часов после получения полной информации о размере, материале, стандарте размеров, толщине стенки, количестве и доставке.

Срок действия предложения:Обычно 3–7 дней, в зависимости от цен на сырье из нержавеющей стали, обменных курсов и текущих рыночных условий.

Срок поставки

Товары стандартного размера, имеющиеся на складе, обычно могут быть доставлены в течение 3–7 дней.

Заказы, требующие нового производства, обычно занимают около 25 дней. Фактический график доставки зависит от выбранного размера, материала, стандарта размеров, количества заказа, требований к проверке, упаковки и текущего производственного плана завода.

Послепродажное обслуживание

Наш стандартный гарантийный срок качества продукции составляет один год.

Если проблема качества, связанная с производством, подтвердится в течение гарантийного периода, наша команда выяснит причину и предоставит соответствующее техническое или послепродажное решение.

Клиенты должны предоставить номер заказа, размер продукта, марку материала, стандарт размеров, толщину стенок, условия установки, транспортируемую среду, а также соответствующие фотографии или видео, чтобы помочь в технической оценке.

Производитель:ЛИАНХЭ
Место происхождения:Вэньчжоу, Чжэцзян, Китай
