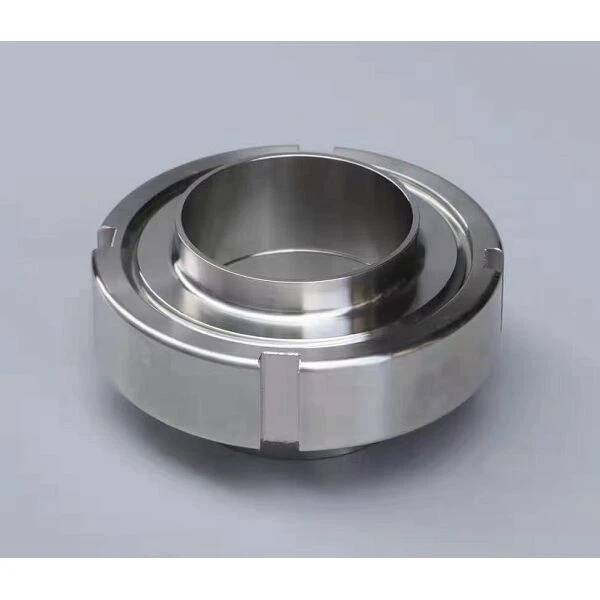

Санитарный союз нержавеющей стали

Описание продукта

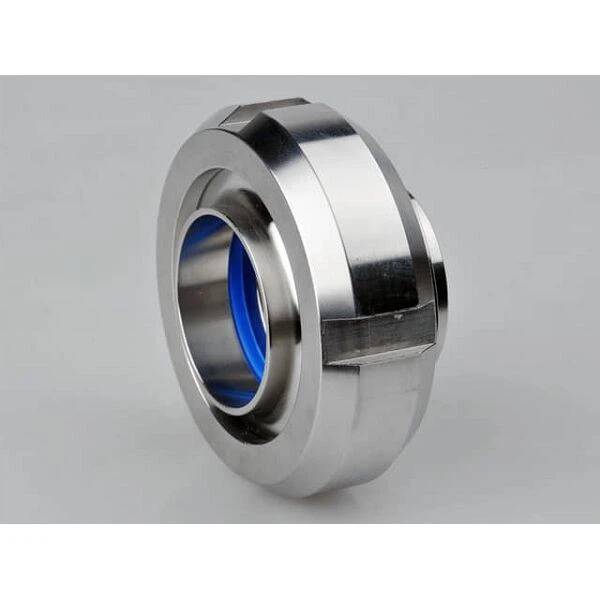

Санитарное соединение LIANHE из нержавеющей стали предназначено для обеспечения безопасного, гигиеничного и разъемного соединения в системах санитарно-технического трубопровода. Его многокомпонентная структура позволяет соединять, отсоединять, проверять, очищать или заменять секции трубопровода и оборудование без значительных модификаций окружающей системы трубопроводов.

Санитарный штуцер состоит из гайки, охватываемой части, вкладыша и прокладки. При правильной сборке эти компоненты создают стабильное механическое соединение и сжимают прокладку, обеспечивая надежную герметичность.

Изделие, изготовленное методом прецизионного формования и механической обработки, доступно из нержавеющей стали SS304, SS316, SS304L и SS316L. Доступны различные варианты соединений, стандарты размеров, отделки поверхности и конфигурации уплотнений для удовлетворения различных требований санитарной обработки.

Гладкая внутренняя поверхность и конструкция из нержавеющей стали, устойчивая к коррозии, делают штуцер пригодным для питьевой воды, молочных продуктов, пива, напитков и других совместимых пищевых сред.

Технические характеристики

Название продукта:Санитарный союз нержавеющей стали

Диапазон размеров:1/4–4 дюйма (Ду10–Ду100)

Доступные материалы:СС304, СС316, СС304Л и СС316Л

Применимые стандарты:Конфигурации 3-A, SMS, IDF, DIN 11850/11851, ISO и RTJ

Производственный процесс:Формовка и прецизионная обработка

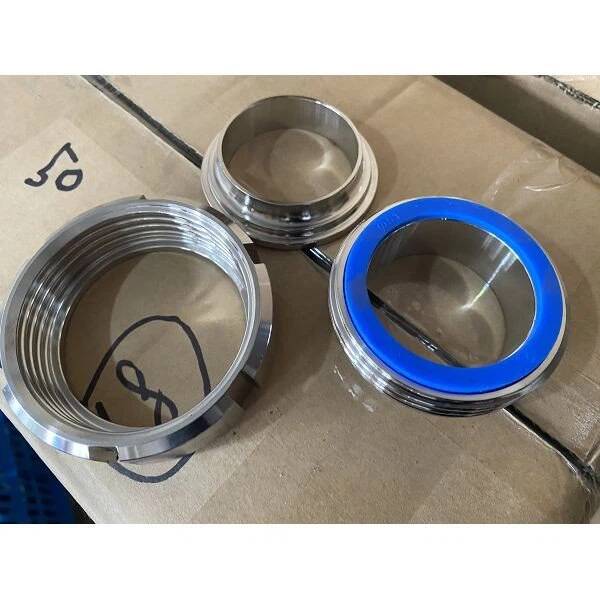

Компоненты продукта:

• Союзная гайка

• Мужская часть

• Лайнер

• Прокладка

Варианты подключения: Weld End, Clamp End, and Threaded End

Очистка поверхности:Обезжиривание и очистка

Шероховатость внутренней поверхности:Ra 0,4–0,8 мкм

Шероховатость внешней поверхности:Ra 0,8–1,6 мкм

Маркировка продукта:ЛОГОТИП – Размер – Материал – Стандарт. Логотипы клиентов, частные бренды, информация о партии и другие индивидуальные маркировки могут быть нанесены в соответствии с конкретными требованиями.

Стандартная упаковка:Пузырчатая пленка или пластиковая упаковка, экспортные коробки, тканые мешки и деревянные ящики

Сертификаты:GB/T 19001-2016, ISO 9001:2015 и документация CE для применимых продуктов.

Бренд:ЛИАНХЭ

Код ТН ВЭД: 7307290000

Место происхождения:Вэньчжоу, Чжэцзян, Китай

Окончательные размеры, тип соединения, характеристики резьбы, материал прокладки, шероховатость поверхности и стандарт размеров должны быть подтверждены в соответствии с предполагаемым применением и сопрягаемыми компонентами трубопровода.

Применимые носители

Санитарный патрубок из нержавеющей стали можно использовать с совместимыми санитарными и пищевыми средами, включая:

• Питьевая вода

• Молоко и молочные продукты

• Пиво

• Напитки

• Жидкие пищевые продукты

• Другие совместимые гигиенические технологические среды

Перед заказом клиенты должны подтвердить совместимость марки нержавеющей стали и материала прокладок с транспортируемой средой, давлением в системе, рабочей температурой, чистящими химикатами и санитарными процедурами.

Для фармацевтической, биотехнологической, пищевой, молочной, пивоваренной и других областей применения, требующих высокой чистоты, может потребоваться дополнительная отслеживаемость материалов, документация по поверхности, испытания или сертификация.

Применение продукта

Санитарное соединение из нержавеющей стали подходит для применений, требующих съемного соединения между санитарными трубами, клапанами, резервуарами, насосами, инструментами и технологическим оборудованием.

Типичные области применения включают в себя:

• Системы переработки молока

• Пиво и пивоваренное оборудование

• Линии по производству напитков

• Системы питьевой воды

• Пищевое оборудование

• Фармацевтические технологические системы

• Биотехнологические объекты

• Косметическое производственное оборудование

• Системы очистки на месте

• Санитарные резервуары и сосуды

• Соединения насоса и клапана

• Общие гигиенические системы перекачки жидкостей

Съемная конструкция делает осмотр, техническое обслуживание, очистку и замену оборудования более удобными. Это особенно полезно в местах, требующих периодической разборки.

Преимущества продукта

1. Отличная стойкость к коррозии и окислению

2. Длительный срок эксплуатации

3. Гладкая внутренняя поверхность с низким сопротивлением потоку.

4. Прочная и пригодная для вторичной переработки конструкция из нержавеющей стали.

5. Удобство установки, разборки и обслуживания

6. Снижение общих затрат на установку и обслуживание.

7. Гигиеническая конструкция для совместимого санитарного применения.

8. Доступно несколько способов подключения

9. Сменная уплотнительная прокладка

10. Прецизионные сопрягаемые поверхности

11. Доступны несколько марок нержавеющей стали

12. Поддерживается индивидуальная маркировка и упаковка.

Конструкция штуцера позволяет открывать соединение трубопровода без разрезания прилегающей трубы. Это помогает упростить регулярную очистку, осмотр, техническое обслуживание оборудования и замену компонентов.

Правильное выравнивание, выбор прокладки, сборка и затяжка необходимы для надежного уплотнения. Чрезмерная или неравномерная затяжка может повредить прокладку или повлиять на выравнивание соединения.

Компоненты продукта

Союзная гайка

Накидная гайка обеспечивает механическую силу, необходимую для скрепления собранных компонентов. Его резьба и контактные поверхности должны быть чистыми и не иметь повреждений во время установки.

Мужская часть

Вилка образует одну сторону соединительного соединения и изготавливается в соответствии с выбранным стандартом размеров и методом соединения.

Лайнер

Вкладыш образует противоположную сторону соединения и помогает расположить и сжать прокладку при сборке соединения.

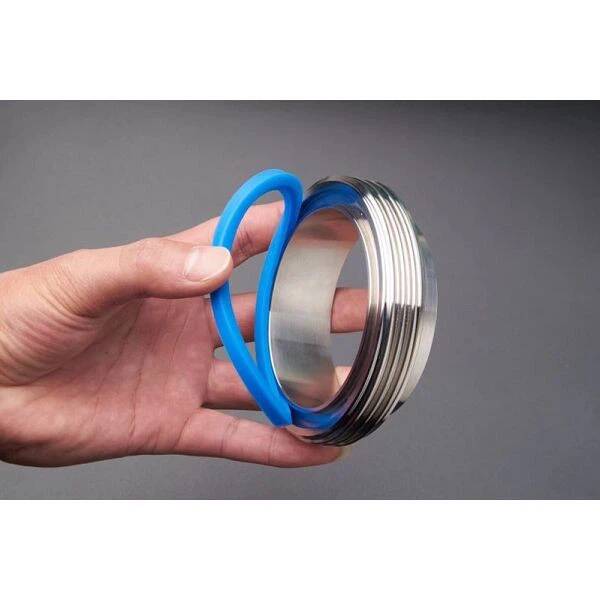

Прокладка

Прокладка создает уплотнительную поверхность между охватываемой частью и вкладышем. Материал его следует выбирать в соответствии с транспортируемой средой, рабочей температурой, давлением, гигиеническими требованиями и процедурой очистки.

Варианты подключения

Сварное соединение

Конфигурация приварного конца предназначена для постоянного соединения с совместимой трубой из нержавеющей стали. Методы сварки, присадочные материалы, контроль нагрева, подготовку поверхности и послесварочную обработку следует выбирать в соответствии с маркой нержавеющей стали и действующими санитарными требованиями.

Зажимное соединение

Конфигурация зажимного конца обеспечивает удобную сборку и разборку. Совместимые хомуты, наконечники и прокладки следует выбирать в соответствии с применимым стандартом размеров.

Резьбовое соединение

Конфигурация с резьбовым концом позволяет соединителю соединяться с совместимыми компонентами трубопровода с резьбой. Перед заказом необходимо подтвердить тип резьбы, диаметр, шаг, структуру уплотнения и применимый стандарт.

Обработка поверхности

После механической обработки изделия обезжириваются и очищаются. Внутренняя поверхность может быть выполнена с шероховатостью Ra 0,4–0,8 мкм, а внешняя поверхность – с шероховатостью Ra 0,8–1,6 мкм.

Контролируемая обработка внутренней поверхности помогает повысить чистоту и уменьшить накопление технологических остатков. Требуемое значение Ra и место измерения необходимо указать в заказе.

Для применения в условиях высокой чистоты или специального санитарного применения клиенты могут запросить дополнительную полировку, проверку шероховатости поверхности, очистку или пассивацию в соответствии с требованиями проекта.

Маркировка продукта

Стандартная маркировка продукции может включать:

• Логотип ЛИАНХЭ

• Размер продукта

• Марка материала нержавеющей стали

• Применимый стандарт размеров

• Информация о партии или отслеживаемости, если требуется

Логотипы клиентов, частные бренды, номера проектов, номера плавок и другие индивидуальные маркировки могут быть нанесены в соответствии с подтвержденными требованиями заказа.

Упаковка

Каждое санитарное соединение защищено пузырчатой ​​пленкой или пластиковой упаковкой, чтобы уменьшить воздействие пыли, влаги, царапин и загрязнения поверхности.

Затем продукция упаковывается в экспортные картонные коробки, при необходимости оборачивается защитным тканым мешком и упаковывается в деревянные ящики для международной перевозки.

Коробки по индивидуальному заказу, логотипы клиентов, этикетки, штрих-коды, упаковка на поддонах и другие виды экспортной упаковки могут быть предоставлены в соответствии с подтвержденными требованиями.

Ценовое предложение и доставка

Время цитаты:Обычно в течение трех рабочих часов после получения полной информации о размере, материале, стандарте, типе соединения, прокладке, количестве и доставке.

Срок действия предложения:Обычно 3–7 дней, в зависимости от цен на сырье из нержавеющей стали, обменных курсов и текущих рыночных условий.

Срок поставки:Товары стандартного размера, имеющиеся на складе, обычно могут быть доставлены в течение 3–7 дней. Заказы, требующие нового производства, обычно занимают около 25 дней.

Фактический график доставки зависит от выбранного размера, материала, стандарта размеров, метода соединения, прокладки, количества заказа, требований к проверке и текущего производственного плана завода.

Наши услуги

1. Обширное знание международных рынков и способность удовлетворить различные требования к санитарно-техническим трубам.

2. Прямое производство на нашем собственном заводе в Вэньчжоу, Чжэцзян, Китай.

3. Опытная техническая и производственная команда сосредоточила свои усилия на поддержании стабильного качества продукции.

4. Эффективные системы производства и контроля затрат, предназначенные для обеспечения конкурентоспособных заводских цен.

5. Большой опыт в производстве, управлении качеством и международных продажах сантехнической продукции.

OEM-производство и производство по индивидуальному заказу могут поддерживаться в соответствии с чертежами заказчика, образцами, требованиями к материалам, стандартами соединений, маркировкой продукта, требованиями к отделке поверхности и инструкциями по упаковке.

Производитель:ЛИАНХЭ
Место происхождения:Вэньчжоу, Чжэцзян, Китай
