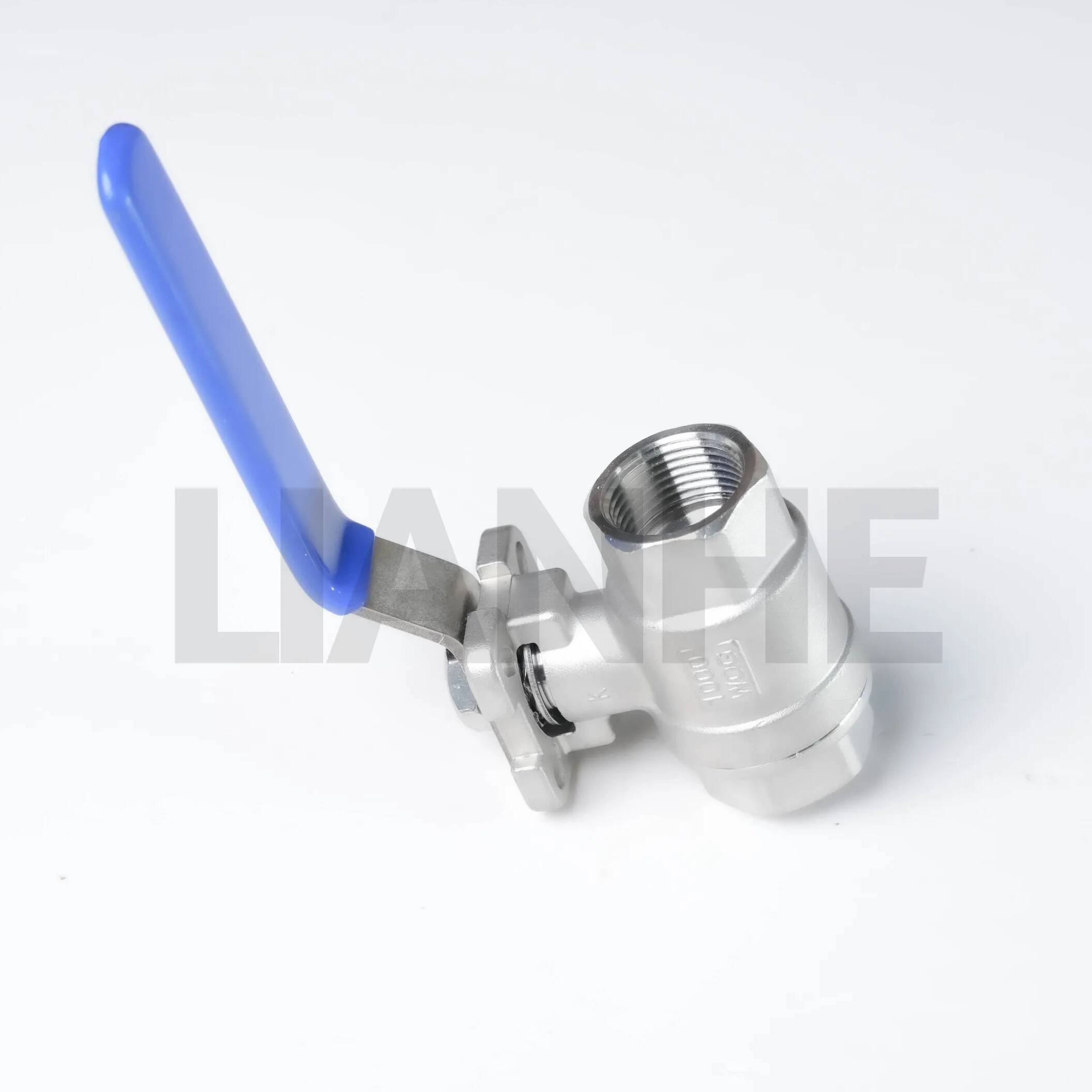

Двухкомпонентный шаровой клапан с резьбой и платформой для удобства эксплуатации

Обзор

Двухкомпонентный шаровой кран с резьбой и платформой — это универсальное и экономичное решение для двухпозиционного регулирования расхода в трубопроводных системах с низким и средним давлением. Этот клапан, состоящий из двух частей с резьбой NPT (ANSI/ASME B1.20.1) и встроенной монтажной платформой, сочетает в себе простоту установки и надежную работу в коммерческих и промышленных целях. Компактный дизайн и легкая конструкция делают его идеальным для ограниченного пространства и портативного оборудования.

Функции

Удобный дизайн:

Встроенная монтажная платформа ISO 5211 для прямого крепления привода (электрического, пневматического или ручного), позволяющая отказаться от переходных пластин и сократить время установки на 30%.

Управление маховиком или рычагом с четким индикатором положения (открыто/закрыто), совместимо с устройствами блокировки/маркировки для обеспечения безопасности.

Преимущества резьбового соединения:

Коническая резьба NPT (наружная/внутренняя) обеспечивает герметичные соединения без дополнительной сварки и подходит для быстрой сборки/разборки при техническом обслуживании.

Герметик для резьбы не требуется для применений с водой/газом (седло из ПТФЭ обеспечивает герметичное уплотнение до 100 фунтов на квадратный дюйм).

Прочная конструкция:

Материалы корпуса: углеродистая сталь (ASTM A105), нержавеющая сталь (A316) или латунь (C37700) с дополнительным химическим никелированием для повышения коррозионной стойкости.

Варианты с полнопроходным и уменьшенным проходами: Полнопроходной (100% эффективность потока) для минимального падения давления; с уменьшенным портом (экономия места) для применений с низким расходом.

Широкий рабочий диапазон:

Номинальное давление: 1000 фунтов на квадратный дюйм (углеродистая сталь), 1500 фунтов на квадратный дюйм (нержавеющая сталь), подходит для воздуха, воды, масла и неагрессивных газов.

Диапазон температур: от -20°C до 180°C (седло из ПТФЭ); От -40°C до 260°C (седло из RPTFE), адаптируемое к различным условиям окружающей среды.

Приложение

Подходит для коммерческих и легких промышленных помещений:

Сантехника и ОВКВ: Жилые и коммерческие системы водоснабжения, контуры отопления/охлаждения и линии сжатого воздуха.

Еда и напитки: Санитарное применение с вариантами из нержавеющей стали (полированной до 316L, соответствует требованиям FDA), идеально подходит для пивоваренных, молочных заводов и заводов по розливу.

Морской и жилой дом: Латунные клапаны, устойчивые к соленой воде, для судовых водопроводов и трубопроводов транспортных средств, с резьбой NPT, совместимой со стандартными морскими фитингами.

Промышленное оборудование: Портативные насосы, миксеры и системы фильтрации, требующие быстроразъемных клапанов для модульных установок.

Часто задаваемые вопросы

Вопрос: Можно ли использовать клапан с вакуумными системами??

А:Да, седло из ПТФЭ обеспечивает надежное отключение в условиях вакуума (до 29 дюймов рт.ст.), но металлические седла рекомендуются для частых циклов вакуумирования.

Вопрос: В чем разница между моделями с полным портом и с уменьшенным портом??

А:Полнопроходные клапаны имеют тот же диаметр отверстия, что и труба (например, клапан 2 дюйма для трубы 2 дюйма), тогда как клапаны с уменьшенным проходом имеют меньший диаметр отверстия (например, диаметр отверстия 1,5 дюйма в клапане 2 дюйма) для компактности.

Вопрос: Совместима ли монтажная платформа со всеми приводами??

А:Платформа ISO 5211 универсальна и совместима с большинством четвертьоборотных приводов; проверьте требования к крутящему моменту привода в соответствии со спецификациями клапана.

Вопрос: Как предотвратить коррозию резьбы при работе в соленой воде??

А:Используйте клапаны из нержавеющей стали с противозадирным составом на резьбе и избегайте контакта разнородных металлов (например, латунные клапаны со стальными трубами).
