Коррозионностойкая заглушка BW из нержавеющей стали для уплотнения концов труб

Обзор

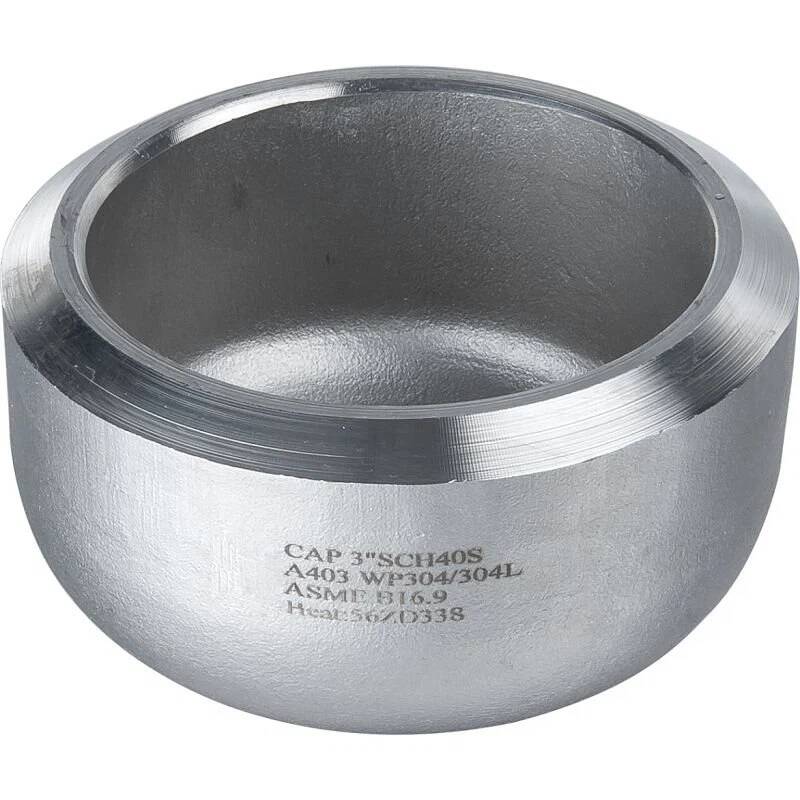

Коррозионностойкая заглушка BW (стыковая сварка) из нержавеющей стали — это прочный трубный фитинг, предназначенный для постоянной герметизации концов трубопроводов, сваренных встык, в суровых, агрессивных средах. Эта крышка, изготовленная из нержавеющей стали 304 или 316, имеет бесшовную конструкцию и приваренные встык концы (соответствует стандарту ANSI B16.25), что обеспечивает герметичность и структурную целостность в системах высокого давления.

Функции

Премиум-материал и дизайн:

Бесшовная нержавеющая сталь (304/316) куполообразной формы (эллиптическая или вогнутая) для равномерного распределения давления, рассчитанная на рабочее давление до 3000 фунтов на квадратный дюйм (нержавеющая сталь 316, класс 160).

Концы под сварку встык со скошенными кромками (37,5°) для сварки с полным проваром, соответствуют стандарту ASME B16.9 и подходят для критически важных соединений трубопроводов.

Экологическая устойчивость:

Вариант из нержавеющей стали 316 с 3,5 % молибдена устойчив к точечной коррозии в морской воде, хлоридам и сульфидам, а пассивированная поверхность продлевает срок службы на 50 % в морской среде.

Диапазон температур: от -250°C до 800°C, подходит для криогенных терминалов СПГ и выхлопных линий высокотемпературных печей.

Установка и соответствие:

Доступны размеры от 1 до 48 дюймов (NPS) с толщиной стенок, соответствующей характеристикам трубопроводов (40/80/160), что обеспечивает совместимость с нормами технологических трубопроводов ASME B31.3.

Дополнительная термообработка (снятие напряжений) толстостенных крышек для устранения напряжений, вызванных сваркой, в условиях высоких температур.

Контроль качества:

100% гидростатические испытания (1,5x MAWP) и проверка размеров с сертификатами материалов (MTC), обеспечивающими отслеживаемость в регулируемых отраслях.

Приложение

Идеально подходит для постоянной герметизации концов труб в экстремальных условиях:

Нефть и газ на шельфе: Герметизация заброшенных устьев скважин и конечных точек подводных трубопроводов с помощью нержавеющей стали 316, соответствующей NACE MR0175, для сред с сернистым газом.

Химические заводы: Заделка линий коррозионной жидкости в резервуарах для хранения и реакционных сосудах в соответствии со стандартами OSHA по сдерживанию опасных материалов.

Производство электроэнергии: Герметизация концов паропровода в байпасных системах турбины с помощью нержавеющей стали 304, устойчивой к окислению при температуре 550°C в течение 10+ лет.

Морская инженерия: Герметизация проходов корпуса и выпускных отверстий балластных цистерн из нержавеющей стали 316, выдерживающей постоянное погружение в соленую воду.

Часто задаваемые вопросы

Вопрос: В чем разница между крышкой и глухим фланцем??

А:Колпачок приваривается непосредственно к концу трубы, а глухой фланец прикручивается болтами и может использоваться повторно. Колпачки несъемные, фланцы съемные.

Вопрос: Можно ли использовать заглушку для временного закрытия трубопровода??

А:Да, но при длительном использовании рекомендуется постоянная сварка; для временного закрытия можно использовать глухой фланец или приварное отверстие со съемной заглушкой.

Вопрос: Как обеспечить правильный провар сварного шва толстостенных крышек??

А:Используйте GTAW (TIG) при многопроходной сварке, гарантируя, что каждый проход достигает 100% провара, что подтверждается радиографическим испытанием (RT).

Вопрос: Существуют ли пожаробезопасные конструкции крышек, предназначенных для использования в легковоспламеняющихся средах??

А:Да, крышки могут быть изготовлены из пожаробезопасных материалов (например, графитовых прокладок для фланцев), хотя сами крышки прочные и не требуют прокладок.
