Колено BW 90DEG SR из высокопрочной нержавеющей стали для компактных систем

Обзор

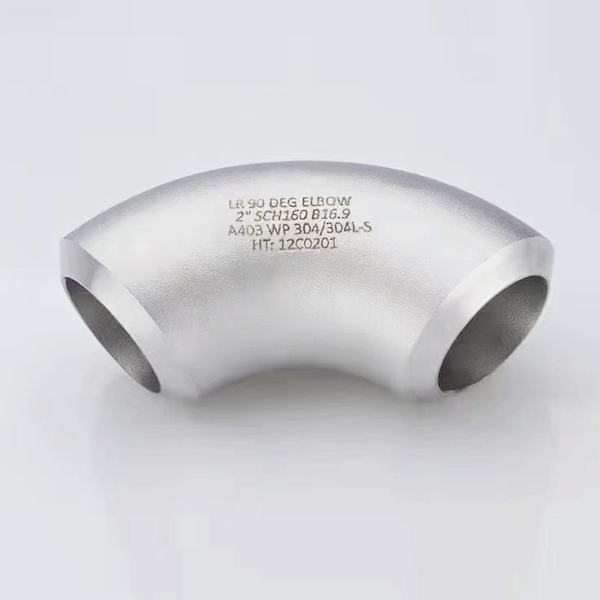

Колено BW (стыковая сварка) из высокопрочной стали 90 градусов SR (короткий радиус) — это компактный трубный фитинг, предназначенный для компактных промышленных трубопроводных систем, где минимальное пространство для установки имеет решающее значение. Это колено, изготовленное из нержавеющей стали марки 304 или 316, имеет радиус 1,0D и концы, приваренные встык (соответствует стандарту ANSI B16.25), что обеспечивает баланс между структурной целостностью и размерной эффективностью в условиях ограниченного пространства.

Функции

Компактный дизайн:

Радиус изгиба с коротким радиусом (1,0D) (например, 102 мм для NPS 4 дюйма) сокращает длину установки на 30 % по сравнению с коленами LR, что идеально подходит для перегруженных машинных залов и морских платформ.

Концы под сварку встык с прецизионной фаской (37,5°) для сварки с полным проваром, соответствуют стандарту ASME B16.9 и подходят как для ручных, так и для автоматизированных процессов сварки.

Высокопроизводительные материалы:

нержавеющая сталь 304 (ASTM A312) для общепромышленного использования; Нержавеющая сталь 316 (ASTM A316) для агрессивных сред с минимальным пределом текучести 205 МПа.

Термическая обработка (отжиг на раствор) для получения однородной микроструктуры, повышения устойчивости к коррозионному растрескиванию под напряжением в условиях высокого pH.

Номинальные значения давления и температуры:

Рассчитан на рабочее давление до 2000 фунтов на квадратный дюйм (сорт 80, нержавеющая сталь 316) и температуру от -46°C до 650°C, подходит для паровых, масляных и газовых систем.

Усиленная толщина стенки на изгибе (стандарт 1,1x) компенсирует повышенные нагрузки в конструкциях с малым радиусом, обеспечивая долговременную надежность.

Качество и соответствие:

100% визуальный и размерный контроль с дополнительными гидростатическими испытаниями (1,5x MAWP) и магнитопорошковым контролем (MPI) для критически важных применений.

Доступны размеры от 1 до 12 дюймов (NPS) со специальными покрытиями (например, эпоксидной смолой, ПТФЭ) для улучшенной защиты от коррозии в морской среде.

Приложение

Идеально подходит для промышленных и коммерческих систем с ограниченным пространством:

Нефть и газ на шельфе: Компактные трубопроводы в модулях платформы и подводных манифольдах из нержавеющей стали 316, устойчивой к H2S и коррозии морской воды.

Турбины электростанций: Паропроводы в корпусах газовых турбин, где ограниченное пространство требует крутых изгибов без ущерба для номинального давления.

Промышленное оборудование: Гидравлические и смазочные линии в прессах и машинах для литья под давлением с малым радиусом действия, обеспечивающим близость к движущимся частям.

Коммерческие здания: Линии конденсата систем отопления, вентиляции и кондиционирования воздуха в потолочных пустотах и ​​шахтах стояков сокращают занимаемую площадь в многоэтажных зданиях.

Часто задаваемые вопросы

Вопрос: Подходит ли колено SR для применений с высоким расходом??

А:Хотя колена SR увеличивают турбулентность по сравнению с коленами LR, они подходят для умеренных скоростей потока; используйте колена LR для высокоскоростных систем (число Рейнольдса> 40 000).

Вопрос: Можно ли использовать эти колена в сейсмических зонах??

А:Да, но проконсультируйтесь с инженером-строителем относительно дополнительных требований к распоркам, поскольку колена с коротким радиусом могут испытывать более высокие нагрузки во время сейсмических явлений.

Вопрос: Каково минимальное рекомендуемое расстояние между опорами труб для колен SR??

А:Расстояние должно составлять 50 % от рекомендуемого расстояния в коленях LR, чтобы свести к минимуму провисание и нагрузку на изгиб, особенно при горизонтальных участках.

Вопрос: Существуют ли огнестойкие покрытия??

А:Да, можно наносить вспучивающиеся огнестойкие покрытия (соответствующие стандарту ASTM E119), обеспечивающие 2-часовую огнестойкость критически важных соединений трубопроводов.
