Эксцентриковый переходник из нержавеющей стали для стыковой сварки для систем трубопроводов смешанной среды

Обзор

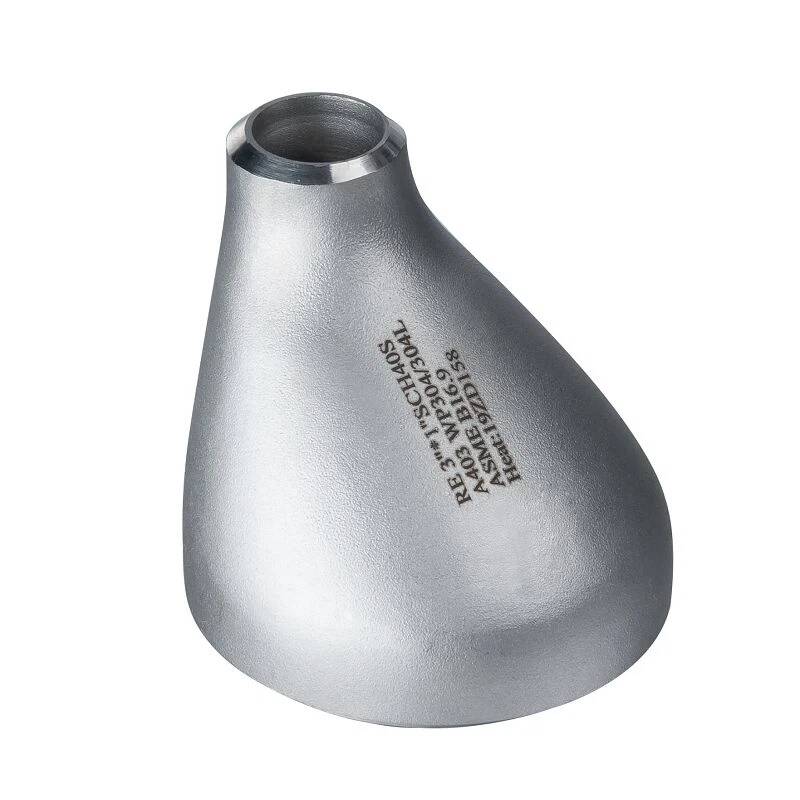

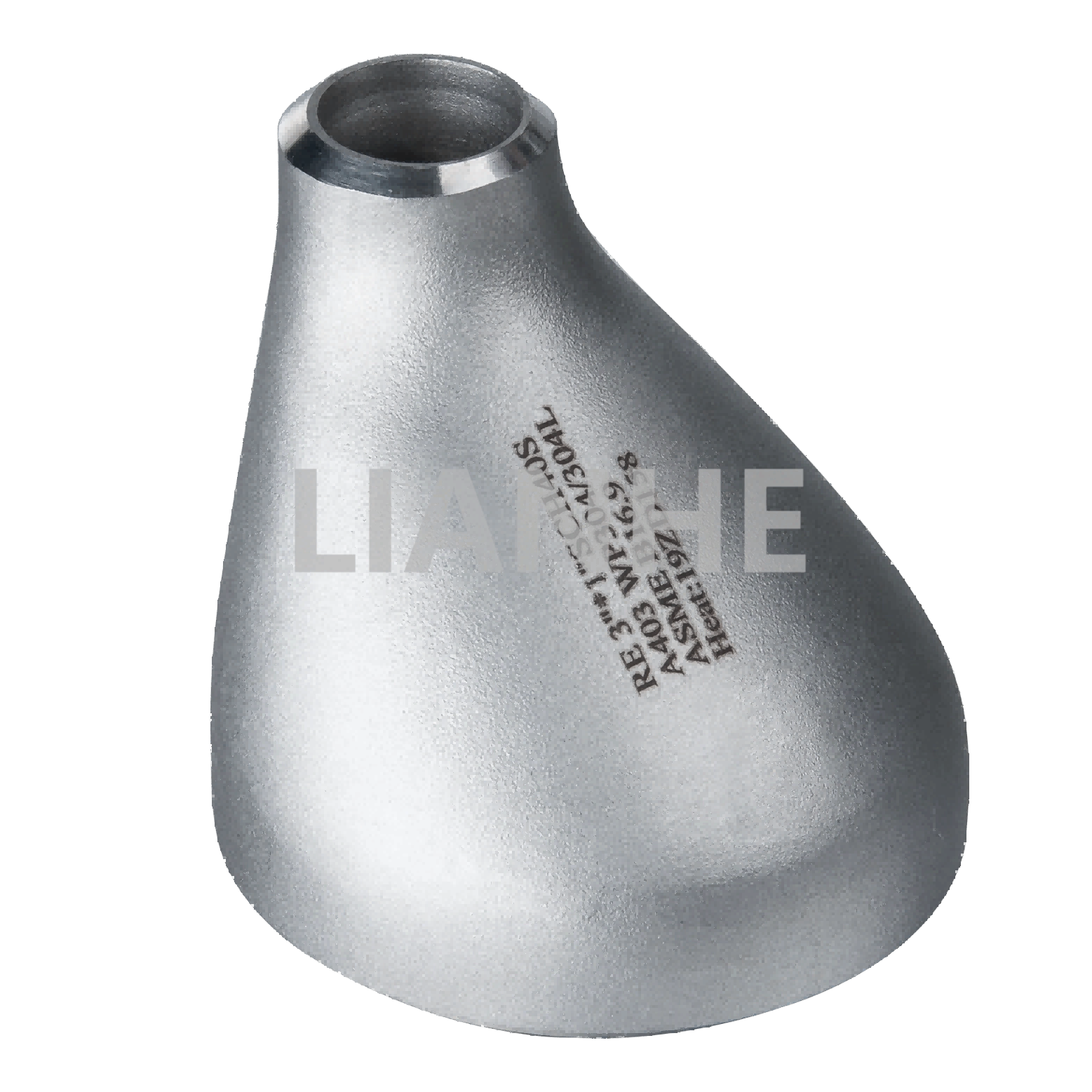

Высокопроизводительный эксцентриковый переходник BW (с стыковой сваркой) из нержавеющей стали — это специализированный трубопроводный фитинг, предназначенный для соединения труб различного диаметра в системах, транспортирующих газожидкостные смеси, сводя к минимуму скопление воздуха и потери давления. Этот переходник, изготовленный из бесшовной нержавеющей стали 304 или 316, имеет эксцентричную конструкцию (со смещенной осевой линией) и концы, приваренные встык, что делает его идеальным для горизонтальных трубопроводов, где удержание жидкости имеет решающее значение.

Функции

Преимущества эксцентричного дизайна:

Асимметричная форма (плоский верх, изогнутый низ) предотвращает скопление газа в горизонтальных линиях, уменьшая снарядное течение и улучшая стабильность потока в двухфазных системах.

Плавный радиус перехода (1,5 диаметра трубы) обеспечивает ламинарный поток с потерей давления на 15 % ниже, чем у стандартных концентрических переходников в потоках с преобладанием газа.

Прочная конструкция из материала:

Нержавеющая сталь ASTM A312 (304/316) с отжигом на раствор для обеспечения однородной микроструктуры, устойчивости к коррозионному растрескиванию под напряжением в средах с высоким pH и хлоридами.

Рассчитан на рабочее давление до 2000 фунтов на квадратный дюйм (нержавеющая сталь 316, класс 80) и температуру от -196°C (СПГ) до 650°C (пар).

Прецизионные сварочные концы:

Концы под сварку встык соответствуют стандарту ANSI B16.25, что позволяет выполнять сварку с полным проваром для труб сортамента 40/80, с дополнительным радиографическим контролем (RT) для критически важных применений.

Доступны размеры от 2 до 36 дюймов NPS, с обычными передаточными числами (например, от 10 до 8 дюймов, от 6 до 4 дюймов), а также нестандартные размеры по запросу.

Устойчивость к коррозии и износу:

Вариант из нержавеющей стали 316 с легированием молибденом устойчив к точечной коррозии в морской воде и кислых средах, а 304 идеально подходит для общепромышленного использования.

Приложение

Идеально подходит для двухфазных потоков и горизонтальных трубопроводных систем:

Добыча нефти и газа: Уменьшение диаметров устьевых трубопроводов и сепараторов, предотвращение улавливания газа на горизонтальных участках для поддержания эффективной добычи.

Системы отопления, вентиляции и кондиционирования: Подключение магистралей охлажденной воды большого диаметра к линиям змеевиков меньшего диаметра в коммерческих зданиях с эксцентричной конструкцией, сводящей к минимуму образование пузырьков воздуха.

Химическая обработка: Переход между выходами ректификационной колонны и перекачивающими трубами на нефтеперерабатывающих заводах, обеспечивающий плавное течение парожидкостных смесей.

Морская инженерия: Уменьшение размеров трубопроводов льяльных и балластных вод на судах: нержавеющая сталь 316 выдерживает коррозию в соленой воде и динамические нагрузки.

Часто задаваемые вопросы

Вопрос: Как эксцентриковая конструкция предотвращает скопление газа??

А:Плоская верхняя поверхность позволяет газу течь по верхней части трубы, а жидкости остается внизу, что уменьшает пробковое течение в горизонтальных установках.

Вопрос: Можно ли использовать этот переходник в вертикальных трубопроводах??

А:Хотя в основном он предназначен для горизонтального использования, его можно установить и вертикально, хотя концентрические переходники больше подходят для вертикального применения.

Вопрос: Какова рекомендуемая подготовка сварки толстостенных переходников??

А:Для стен >12 мм используйте J-образную или U-образную канавку, чтобы обеспечить полное проплавление, в соответствии с рекомендациями по сварке ASME BPVC, раздел IX.

Вопрос: Существуют ли немагнитные варианты для чувствительных применений??

А:Да, нержавеющая сталь 316L обладает низкой магнитной проницаемостью и подходит для использования рядом с магнитными сепараторами и оборудованием МРТ.
