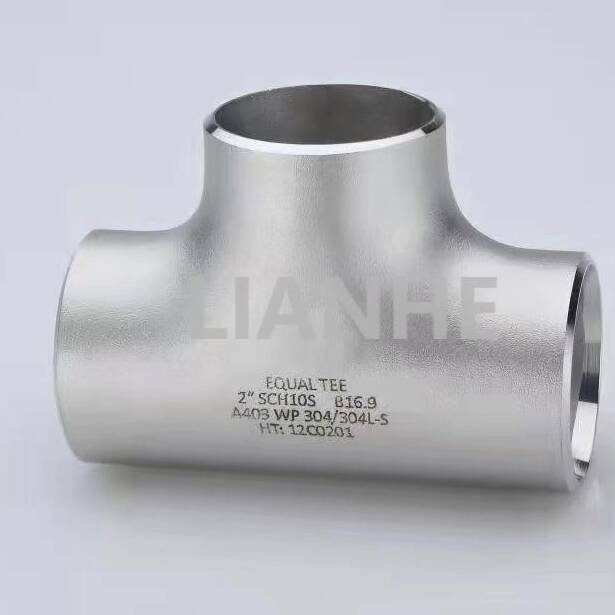

Тройник BW из нержавеющей стали для тяжелых условий эксплуатации для промышленных трубопроводов

Обзор

Равный тройник BW (стыковая сварка) из нержавеющей стали для тяжелых условий эксплуатации — это прочный трубный фитинг, предназначенный для создания трехходовых соединений в промышленных трубопроводах, работающих под высоким давлением и при высоких температурах. Этот одинаковый тройник, изготовленный из бесшовной нержавеющей стали 304 или 316, имеет концы, приваренные встык, и одинаковые размеры ответвлений, что обеспечивает сбалансированное распределение потока и структурную целостность в сложных условиях эксплуатации.

Функции

Равномерный дизайн потока:

Равные диаметры ответвлений (например, 4 x 4 x 4 дюйма) обеспечивают симметричное разделение потока, снижая турбулентность на 25 % по сравнению с редукционными тройниками, что идеально подходит для многомагистральных систем, требующих сбалансированного давления.

Гладкая внутренняя поверхность (Ra ≤1,6 мкм) и угол ответвления 90° способствуют ламинарному потоку, сводя к минимуму потери давления в средах с высоким расходом.

Бесшовная конструкция премиум-класса:

Экструдирован из цельной заготовки нержавеющей стали ASTM A312 (304/316) с минимальным пределом прочности на разрыв 515 МПа и пределом текучести 250 МПа.

Рассчитан на рабочее давление до 2500 фунтов на квадратный дюйм (нержавеющая сталь 316, класс 80) и температуру от -46°C до 815°C, подходит для применения с паром, нефтью и газом.

Соответствие требованиям прецизионной сварки:

Концы под сварку встык со скосом 37,5° соответствуют стандартам ANSI B16.9 и ASME B31.1, что позволяет выполнять сварку с полным проваром труб класса 40/80 в энергетических и технологических трубопроводах.

Доступны размеры от 1 до 36 дюймов (NPS) с индивидуальной толщиной стенок для применения в ядерной сфере (ASME BPVC, раздел III).

Коррозионная стойкость:

Вариант из нержавеющей стали 316 с легированием молибденом устойчив к точечной коррозии в средах с высоким содержанием хлоридов, а сталь 304 подходит для неагрессивных сред, таких как системы сжатого воздуха.

Приложение

Идеально подходит для сбалансированного распределения потока в промышленных трубопроводах:

Переработка нефти и газа: Создание трехходовых соединений в системах сепараторов и сетях теплообменников в соответствии с NACE MR0175 для работы с высокосернистым газом.

Производство электроэнергии: Распределение пара от коллекторов к турбинам и вспомогательному оборудованию на тепловых станциях, нержавеющая сталь 304, устойчивая к окислению при 550°C.

Химическая обработка: Разделение потока в линиях подачи реактора и системах смешивания из нержавеющей стали 316, соответствующей стандартам cGMP для фармацевтического производства.

Очистка воды: Распределение воды из основных водопроводов в многочисленные фильтрационные установки на муниципальных предприятиях, выдерживание хлорированной воды и скачков высокого давления.

Часто задаваемые вопросы

Вопрос: Можно ли использовать одинаковые тройники для уменьшения потока??

А:Нет, одинаковые тройники предназначены для сбалансированного потока; используйте переходные тройники, если диаметр ответвления отличается от диаметра основной лески.

Вопрос: Каково рекомендуемое расстояние между опорами для тройников большого диаметра??

А:Установите опоры на расстоянии 1,5 диаметра трубы от тройника, чтобы минимизировать нагрузку на соединения ответвлений, особенно на горизонтальных участках.

Вопрос: Как предотвратить разрушение сварного шва тройников из нержавеющей стали 304??

А:Используйте 304L (низкоуглеродистый) для сварных работ, чтобы избежать межкристаллитной коррозии, или применяйте термообработку после сварки для толстых сечений.

Вопрос: Существуют ли огнестойкие покрытия??

А:Да, можно наносить вспучивающиеся покрытия (соответствующие стандарту ASTM E119), обеспечивающие 2-часовую огнестойкость критически важных соединений трубопровода.
