Концентрический переходник BW из нержавеющей стали высокого давления для трубопроводных систем

Обзор

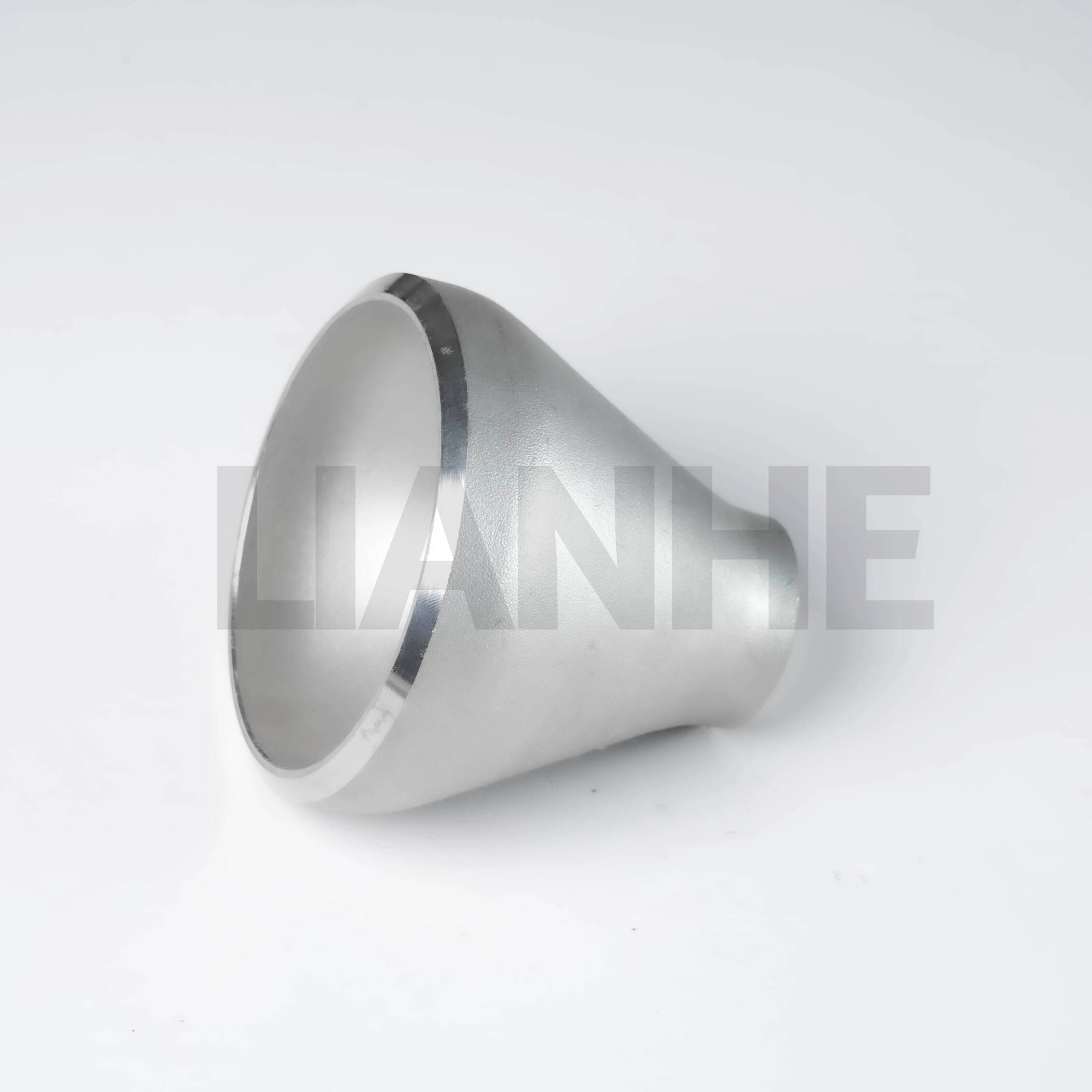

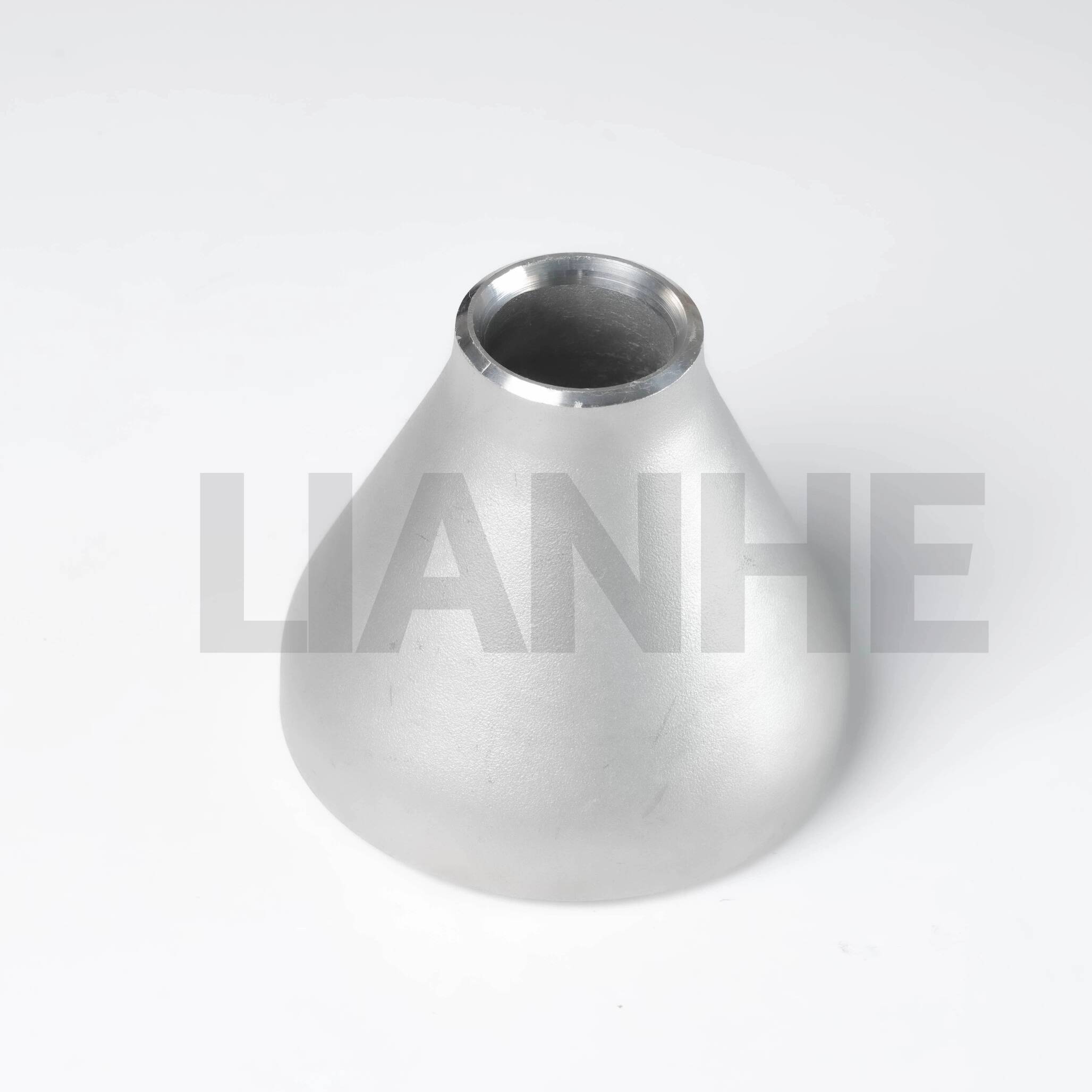

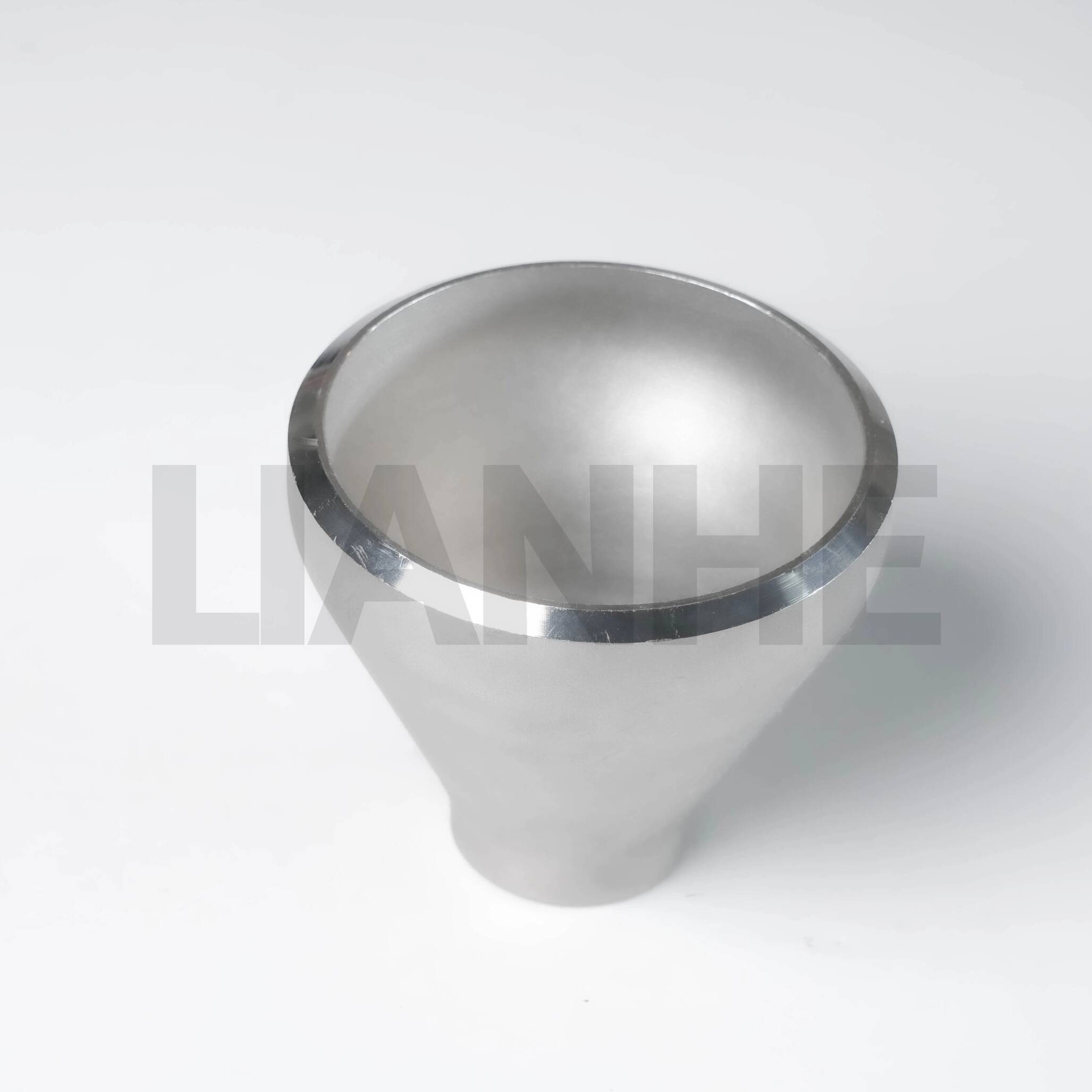

Концентрический переходник BW из нержавеющей стали высокого давления (стыковая сварка) представляет собой прецизионный трубный фитинг, предназначенный для соединения труб различного диаметра в системах высокого давления и высоких температур, сохраняя при этом плавность потока и структурную целостность. Изготовленный из бесшовной нержавеющей стали 304 или 316, этот переходник имеет концентрическую конструкцию (с одинаковой толщиной стенок) и приваренные встык концы, что делает его идеальным для применений, требующих минимальной турбулентности и концентрации напряжений.

Функции

Бесшовная конструкция премиум-класса:

Изготовлены из нержавеющей стали ASTM A312 (304 для общего использования, 316 для агрессивных сред) с минимальным пределом прочности на разрыв 515 МПа и пределом текучести 205 МПа.

Бесшовный корпус устраняет слабые места, рассчитан на рабочее давление до 2500 фунтов на квадратный дюйм (сорт 80, нержавеющая сталь 316) и температуры от -46°C до 815°C.

Преимущества концентрической конструкции:

Равномерное уменьшение диаметра (например, с 6 до 4 дюймов) обеспечивает симметричный переход потока, снижая турбулентность на 20 % по сравнению с эксцентрическими переходниками, что идеально подходит для систем с преобладанием жидкости.

Гладкая внутренняя поверхность (Ra ≤1,6 мкм) минимизирует потери давления и предотвращает накопление отложений в трубопроводах.

Соответствие требованиям при установке:

Концы под сварку встык со скосом 37,5° соответствуют стандартам ANSI B16.25 и ASME B16.9 и подходят для процессов сварки GTAW (TIG) и GMAW (MIG) на ответственных трубопроводах.

Доступны размеры от 1 до 48 дюймов NPS, с передаточными отношениями от 2:1 до 4:1, совместимые с трубами сортамента 40/80/160.

Коррозионная стойкость:

Вариант из нержавеющей стали 316 с 3,5 % молибдена устойчив к точечной коррозии в средах с высоким содержанием хлоридов (например, морская вода, рассол), а пассивированная поверхность продлевает срок службы на 30 %.

Приложение

Идеально подходит для промышленных трубопроводов, требующих плавного перехода диаметров:

Передача нефти и газа: Уменьшение размеров труб в газопроводах высокого давления и технологических линиях нефтеперерабатывающих заводов в соответствии с NACE MR0175 для работы с высокосернистым газом.

Производство электроэнергии: Подключение паровых турбин к конденсатным линиям меньшего диаметра на тепловых станциях из нержавеющей стали 304, устойчивой к окислению при температуре 550°C.

Химическая обработка: Переход между входами/выходами реактора в агрессивных средах, соответствие стандартам cGMP для очищаемых поверхностей в фармацевтическом производстве.

Очистка воды: Уменьшение диаметров магистральных водопроводов и канализационных насосов с помощью нержавеющей стали 316, устойчивой к хлорированной воде и абразивным частицам.

Часто задаваемые вопросы

Вопрос: Когда мне следует использовать концентрический или эксцентричный переходник??

А:Используйте концентрические переходники для систем, работающих только с жидкостью, для поддержания симметрии потока; эксцентриковые переходники лучше подходят для газожидкостных смесей, чтобы не допустить образования воздушных пробок.

Вопрос: Можно ли использовать этот переходник в вертикальных трубопроводах??

А:Да, концентрические переходники подходят для вертикальной установки, но обеспечьте надлежащую поддержку, чтобы избежать нагрузки на сварные соединения.

Вопрос: Какова минимальная толщина стенок переходников сортамента 160??

А:Толщина стенки варьируется в зависимости от размера (например, 1-дюймовая марка 160 имеет стенку 3,73 мм), что подробно описано в ASME B16.9 для точных номинальных давлений.

Вопрос: Доступны ли пользовательские передаточные числа??

А:Да, нестандартные соотношения (например, от 3 до 1,5 дюйма) могут быть изготовлены на заказ, время выполнения заказа обычно составляет 10–15 рабочих дней.
