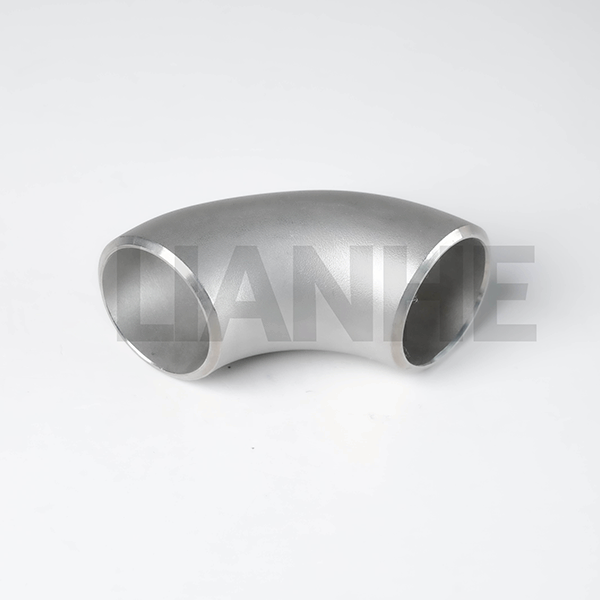

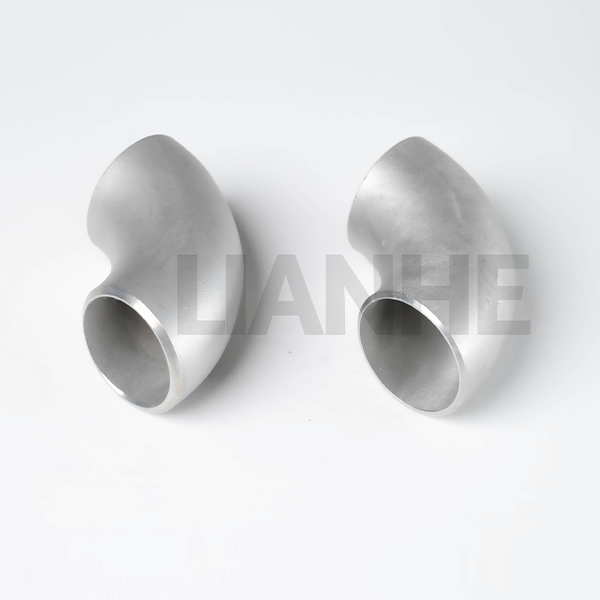

Колено 90 градусов BW (стыковая сварка) LR (длинный радиус) из нержавеющей стали высокого давления — это прецизионный трубный фитинг, предназначенный для высоконадежных трубопроводных систем высокого давления, где эффективность потока и структурная стабильность имеют первостепенное значение. Это колено, изготовленное из бесшовной нержавеющей стали 304 или 316, имеет радиус 1,5D и приваренные встык концы (соответствует стандарту ANSI B16.25), что обеспечивает минимальные потери давления и максимальную устойчивость к усталости в критических условиях эксплуатации.
Бесшовный дизайн премиум-класса:
Экструдируется из единой заготовки нержавеющей стали (304/316), исключающей сварные швы и слабые места, с минимальной прочностью на разрыв 515 МПа и удлинением ≥30%.
Концы под сварку встык с прецизионной фаской (37,5° ±1,5°) для сварных швов с полным проваром, соответствуют нормам ASME B31.1 (силовые трубопроводы) и B31.3 (технологические трубопроводы).
Инженерия потоков и напряжений:
Радиус осевой линии 1,5D (соответствует стандарту ANSI B16.9) снижает сопротивление потоку на 20 % по сравнению со стандартными коленами, а внутренняя поверхность гидроформована (Ra ≤1,6 мкм) для ламинарного потока.
Усиленные пяточная и носочная части (толщина стенки в 1,2 раза больше) выдерживают силы теплового расширения и вибрацию, что критически важно для соединений насосов и компрессоров на нефтеперерабатывающих заводах.
Экстремальные условия эксплуатации:
Вариант из нержавеющей стали 316 с 2% молибдена устойчив к точечной коррозии в средах с высоким содержанием хлоридов (например, морская вода, рассол), а пассивированная поверхность снижает скорость коррозии на 40%.
Рассчитан на давление до 2500 фунтов на квадратный дюйм (сорт 80, нержавеющая сталь 316) и температуру от -196°C (СПГ) до 650°C (пар), с дополнительной термообработкой для обеспечения сопротивления ползучести при высоких температурах.
Гарантия качества:
100% радиографический контроль (RT) сварных швов (где применимо) и проверка размеров с помощью 3D-лазерного сканирования, обеспечивающего соответствие стандарту ISO 9001:2015 и спецификациям заказчика.
Идеально подходит для критически важных промышленных и инфраструктурных проектов:
Передача нефти и газа: Газопроводы высокого давления и технологические линии нефтеперерабатывающего завода из нержавеющей стали 316, соответствующие NACE MR0175 для работы с высокосернистым газом.
Ядерная энергетика: Линии вторичного теплоносителя в ядерных реакторах, соответствующие стандарту ASME BPVC, раздел III (класс 2/3) для компонентов, связанных с безопасностью.
Аэрокосмические топливные системы: Топливопроводы высокой чистоты в наземном оборудовании самолетов из нержавеющей стали 304, соответствующей SAE AS4059, для аэрокосмической арматуры.
Морская силовая установка: Линии охлаждения двигателя в больших резервуарах из нержавеющей стали 316, устойчивые к кавитационной эрозии и коррозии в соленой воде в течение более 20 лет.
Вопрос: Каков минимальный радиус изгиба этого колена??
А:Конструкция с длинным радиусом (LR) имеет радиус изгиба, равный 1,5 диаметру трубы (например, 152 мм для NPS 4 дюйма), что обеспечивает соответствие стандарту ANSI B16.9 для стандартных колен LR.
Вопрос: Могут ли эти колена быть подвергнуты холодной штамповке под нестандартные углы??
А:Нет, холодная штамповка может поставить под угрозу целостность материала. Нестандартные углы (например, 60°, 30°) доступны с помощью процессов горячей штамповки для конкретных проектов.
Вопрос: Как проверить наличие внутренней коррозии при длительном использовании?
А:Ежегодно проводите ультразвуковой контроль толщины (UT) для контроля утончения стенок, особенно в зонах, подверженных воздействию абразивных сред или агрессивных жидкостей.
Вопрос: Существуют ли немагнитные варианты для чувствительных применений??
А:Да, нержавеющая сталь 316L обладает низкой магнитной проницаемостью (≤2,0 мкГн/м), подходит для аппаратов МРТ и криогенных магнитных систем.
