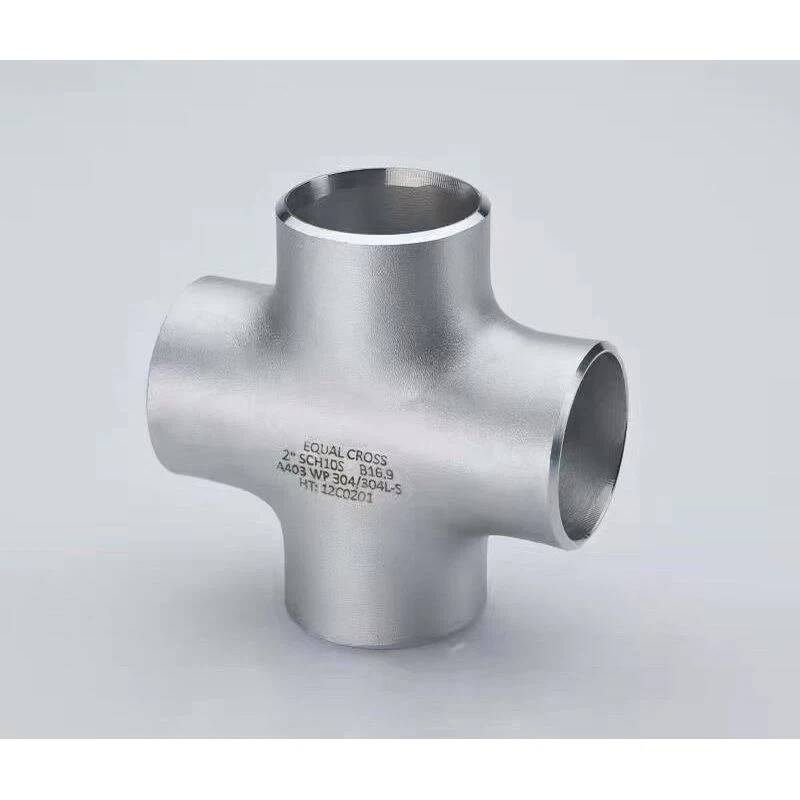

Крестовина BW (стыковая сварка) из нержавеющей стали для высокого давления — это прочный трубный фитинг, предназначенный для создания четырехходовых соединений в промышленных трубопроводах высокого давления и высоких температур. Эта крестовина, изготовленная из бесшовной нержавеющей стали 304 или 316, имеет концы, приваренные встык (соответствует стандарту ANSI B16.25), и усиленную конструкцию, обеспечивающую структурную целостность и герметичность в критических ситуациях.
Тяжелая конструкция:
Бесшовный корпус из нержавеющей стали (304/316) с патрубками такого же или меньшего размера, рассчитанный на рабочее давление до 2500 фунтов на квадратный дюйм (сорт 80, нержавеющая сталь 316) и температуры от -46°C до 815°C.
Усиленная центральная секция (толщина стенки в 1,5 раза больше) выдерживает разнонаправленные нагрузки давления, снижая концентрацию напряжений в местах соединения ответвлений.
Прецизионные сварочные концы:
Концы под сварку встык со скошенными кромками (37,5° ±1°) для сварки с полным проваром, соответствуют стандарту ASME B16.9 и подходят как для автоматических, так и для ручных сварочных процессов.
Доступны в вариантах с одинаковым поперечным сечением (все ответвления одинакового размера) и переходными крестовинами (размеры ответвлений отличаются на один номинальный размер), что обеспечивает универсальность при проектировании трубопроводов.
Оптимизация потока и напряжения:
Плавные внутренние переходы (радиус ≥1,0x толщины стенки трубы) минимизируют турбулентность и потери давления, а гидроформованная внутренняя поверхность (Ra ≤1,6 мкм) обеспечивает ламинарный поток в многоветвевых системах.
Вариант из нержавеющей стали 316 с содержанием молибдена устойчив к точечной коррозии в средах с высоким содержанием хлоридов, идеально подходит для систем распределения морской воды и рассола.
Гарантия качества:
100% радиографический контроль (RT) сварных швов в критически важных случаях с проверкой размеров с помощью 3D-сканирования для обеспечения точности выравнивания (±0,5 мм для NPS 12 дюймов).
Соответствует стандарту ISO 9001:2015 и спецификациям заказчика (например, Shell MESC SPE 77/300 для проектов в нефтегазовой отрасли).
Идеально подходит для сложных промышленных трубопроводных сетей:
Нефтегазоперерабатывающие заводы: Многоразветвленные соединения в технологических установках, факельных системах и сетях теплообменников из нержавеющей стали 316, соответствующие NACE MR0175 для работы в кислой среде.
Производство электроэнергии: Четырехсторонние соединения в парораспределительных системах и линиях возврата конденсата, выдерживающие циклические тепловые нагрузки на установках с комбинированным циклом.
Химическая обработка: Распределение сырья в реакторах периодического действия и дистилляционных колоннах с одинаковой поперечной конструкцией, обеспечивающей сбалансированное распределение потока.
Очистка воды: Многовыходные соединения в фильтрующих установках и установках обратного осмоса, с возможностью уменьшения перекрестных возможностей для изменения размеров в компактных планировках.
Вопрос: Какое максимально допустимое давление для редукционной крестовины??
А:Номинальное давление определяется наименьшим размером ответвления; ознакомьтесь с техническим описанием конкретных комбинаций размера и давления.
Вопрос: Можно ли использовать крест в сейсмических зонах??
А:Да, но включите дополнительные распорки в поперечных соединениях для поглощения боковых сил, поскольку многоветвевые фитинги более подвержены вибрационной усталости.
Вопрос: Как проверить наличие дефектов сварного шва в крестовине?
А:Используйте ультразвуковой контроль (UT) или магнитопорошковый контроль (MPI) для обнаружения поверхностных/подповерхностных дефектов, особенно в соединениях ответвлений и магистралей.
Вопрос: Существуют ли немагнитные версии для чувствительных применений??
А:Да, нержавеющая сталь 316L обладает низкой магнитной проницаемостью и подходит для использования рядом с магнитными сепараторами и оборудованием МРТ.
